一旦所有需要的工具、材料和元件都到位，我们就可以动工了，考虑到可能有朋友从未焊接过电路，所以这里的部分步骤会详细一些。建议大家对照着前面的电路原理图阅读下面的步骤，以期真正地从电路图过渡到实际电路。 焊机的过程简单说来就是先用粗铜丝搭起一个框架（实际上这个框架也同时作了地线），然后将各器件直接焊接或者通过焊接连接线来完成管座、变压器、耳机输出插座和地线（框架）之间的，而整个电路通过电子管管座与电子管管脚连接；大致顺序一般是从前到后，也就是电源、前级电压放大和后级功率放大。直到完成了所有的焊接之后，我们才会把电子管插上，然后通电开机进行测试和调整。 笔者先给出焊接完成后的机器内部照片（由于焊接中的临时状况，图片可能跟表述稍有出入）：

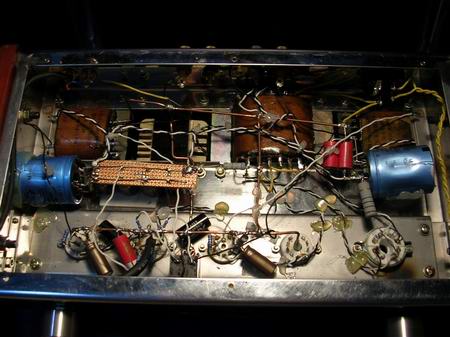

内部图片（点击放大）

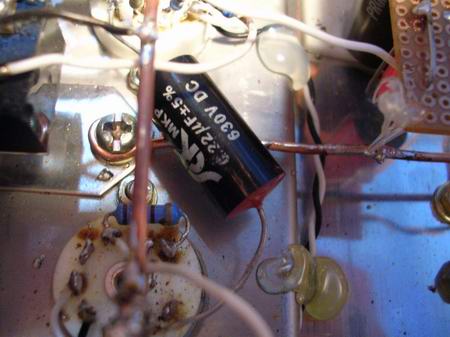

0.22uF/630V的Solen黑SCR耦合电容（点击放大）

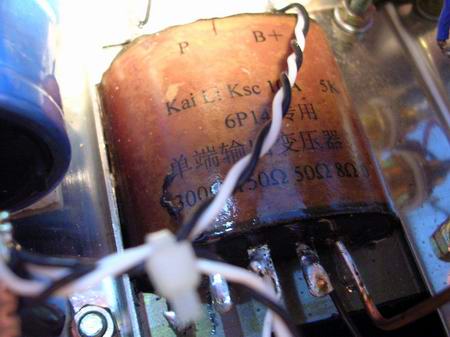

下面的步骤都以笔者本次焊机的具体情况为例来展开说明，请朋友们在自己尝试DIY的时候根据具体情况见机行事。 事实上，用于搭焊的机箱大多是将各变压器和电子管管座都安装在了顶板上。所以我们首先需要动一动螺丝刀将各变压器安装到位（当然如果是在同一厂家订购了变压器和机箱就不用自己动手安装了），然后是把机箱倒置放置，取下底板。 然后我们可能需要估计一下电子管的安装位置。为了放大电路的对称，两支功率放大管可以分别放到电压放大双三极管的两侧，但是笔者所选的机箱上一共有四个小九脚管座，于是把紧靠八脚管的这个管座空出来不作使用。之所以这么选择是因为可以离电源变压器（就是里面那个最大的家伙，分居两端的是两个输出变压器，剩下的就是扼流圈了）和整流管远一些，减小干扰。这里我们先做个约定：距离八脚管座最远的那个小九脚管座为一号，而最近的那个为四号；距电源变压器较远的那个输出变压器为一号，而较近的那个为二号。 好了，开始动用电烙铁。重要提示：在焊接的过程中，应该通过适当调整位置或扳动焊片以避免本不应该出现的金属之间的接触短路。 请大家注意：（除音量电位器上用的输入信号线和搭焊地线框架之外）我们在机箱内部使用的连接线都是前面提到过的“特富龙银线”，为简便起见简称为“导线”；由于它没有屏蔽层，所以我们在使用的时候通常保持同一组的互相螺旋缠绕以保证屏蔽；笔者个人有时习惯将黑线用作高电压和信号、白线用作低电压和地线，一目了然，也建议大家采用；“连”或“连接”通常指将导线或元件两端焊接于特定位置；除电源变压器输入的走线和信号输入插座与音量电位器的输入信号线要沿着机箱的边沿走之外，其他的导线都尽量就近走直线，长度上稍微多留一点余地就行；在焊接放大电路时，建议先完成一个声道的完整电路后在进行另一个声道电路的焊接，以免左右声道走线混淆。后文中都如此所述，请容许笔者不再重复说明。 我们先完成交流电源输入和电子管灯丝供电的焊接工作。在这一段里，除有特别说明的之外，“输入”和“输出”指的都是电源变压器的输入和输出焊片。交流地线连接方面，我们用导线连接交流电源输入插座的零线和电源变压器的输入地线（一般有“地”字样的标识）即可；交流火线连接的通路上有个电源开关，开关可能是上下拨杆式或者旋钮拨段式的，前者很简单只有两个引脚，后者有多个引脚就先把旋钮拨到开的位置然后用万用表测量出哪两个引脚接通，然后用导线连接交流电源输入插座的火线和开关上的前述两个引脚之一，再用导线连接开关上另一个引脚和电源变压器的220V输入（有“220V”的标识）。灯丝供电方面，我们采用交流供电：直接用导线连接5V输出和八脚管座第二脚，同样再连接5V输入旁边的0和八脚管座第八脚；接着找出电源变压器的两组双3.15V输出，“3.15V 0 3.15V”的标识代表同一组双3.15V输出绕组，意思是对应的三个焊片分别是3.15V（正相），中心地线和3.15V（负相）；先用导线把三号小九脚管座的第四和第五脚分别与同一组的双3.15V输出的两个3.15V焊片相连接；然后用导线将一号小九脚管座的第四和第五脚分别与二号小九脚管座的第一和第九脚相连接，再用导线将二号小九脚管座的第一和第九脚分别与另一组双3.15V输出的两个3.15V焊片相连接。在整个焊接过程中我们都可以及时地在焊接前后用热熔胶来固定导线和电容等元件。 接下来我们需要想办法用粗铜丝把搭焊用的框架给构造出来。不过由于这次的电路比较简单，所以基本上一个“工”字形的简单框架就够用了。首先我们要搭出一个“二”字形的框架，一般可以在这么几个地点里面选出四个作为粗铜丝的落脚点：①一号小九脚管座的中心铜片、②四号小九脚管座的中心铜片、③一号输出变压器的“0”标识焊片、④二号号输出变压器的“0”标识焊片、⑤八脚管座的一三五七共四个未用管脚中间最靠近①的那个、⑥电源变压器的双高压输出绕组中心抽头焊片（就是两个“280V”标识中间的那个“0”对应的焊片）和⑦电源插座的接地片，最后采用了前四个地点。具体说来，先用直尺测量①②之间的距离Acm，然后加上4cm得到Bcm，使用斜口钳或者钢丝钳剪下Bcm的粗铜线，在头尾各2cm的地方折出直角，然后分别焊接在①②两点；接下来如法炮制用粗铜丝连接③④两点，不同之处在要平行着焊片来焊接，以增强焊接强度，所以弯折铜线的时候每一端都需要在平面内折出两个直角，大致呈“乙”字形。焊接完成后就成了一个“二”字形，之后再在①②铜丝的中点附近的a点用第三根粗铜丝几乎垂直地连接③④铜丝，为了增强焊接点的牢固程度，可以把第三根粗铜丝的两端都折成小钩，这样可以增加焊接的面积。完成后，一个“工”字形框架就有了。我们用导线把⑥点和a点连接起来，然后把电源变压器上两组双3.15V输出中各自的中心0抽头焊片用导线连接，再与刚搭建的地线框架用导线就近连接起来。由于搭焊用的框架离顶板的距离有3cm左右，而焊接时实际上很可能会有下上重叠出现，所以接下来我们在焊接的时候一般按照从下到上的顺序，这个需要在焊接的时候见机行事。 电源方面，我们已经完成了交流输入和灯丝供电，现在就接着完成整流和滤波电路部分。顺便说一句，为了预防粗心读错电阻阻值或者万一电阻失效，笔者建议在焊接之前用万用表确认一下阻值。我们把最大的两个飞利浦蓝六角电解电容分别水平放置在机箱空地的两端，引脚朝内，而且第一脚（正极）位于各个引脚的正上方以便于在此焊接更多的元件，可先使用热熔胶来固定电容。将电源变压器的两个280V输出分别与八脚管座的第四和第六脚用导线连接，用一个100Ω/2W的电阻连接八脚管座第八脚和飞利浦电容第一脚，再用一个100K的电阻连接电容第一脚和地线框架。随后用导线连接飞利浦电容第一脚和扼流圈（与电源变压器相邻且位于中间的那个“变压器”）的输入端（靠近中心的那个引脚），再用导线连接输出端和后面滤波电解电容的正极，电容的负极与地线框架直接用导线连接。实际上作滤波的还有无极性的薄膜电容，它们是与电解电容并联的，所以我们按照电路原理图把薄膜电容的两个引脚分别与电解电容的两个引脚用导线连接即可。在焊接的过程中，电容和电阻的过长引脚应该剪断。同时注意在焊接过程中应尽量使电容远离电阻和电子管等发热源。在对空间上非常接近的多个元件进行连接时，可以把要焊接的引脚先拧在一起再行焊接。（图中有一小片电路板，这是为了方便并联多个小容量电解电容而使用的，实际上并不是必须这么做） 到目前为止，大家应该已经知道了电子管、变压器、电阻和电容的识别和连接方法，也从前面的焊接讲解中了解了怎样顺着电路图来完成电路的焊接。只要保持足够仔细，再加上参照照片，接下来我们就可以独立地按照电路原理图亦步亦趋地完成大部分电路的焊接。 这里特别讲一下输出变压器（也就是分别位于两端的那两个）的连接。每个输出变压器都有四个有用的焊片，两两位于铁芯的两侧，分别标记为B+、P和0、xx（这里的xx指确定的数字，不一定是两位）。B+是指整个电源电路输出的直流高压，这个焊片与扼流圈之后的电解电容正极相连；P当然是电子管屏极的意思了，也就是这个焊片直接与电子管屏极相连；这两个是输出变压器的输入，这一侧如果有更多的焊片就让它们空着不用。0和xx则是变压器的输出，应该接负载也就是这里的耳机，所以0对应的焊片用导线连接后把导线直接焊接到离耳机输出插座地线焊片最近的地线框架处（这两根线在地线框架上焊接在同一点），而xx对应的焊片则与耳机输出插座上对应声道的焊片相连。如果这一侧只有这么两个焊片的话，xx的数值应该与耳机的阻抗比较接近；如果有更多个焊片的话，则应该选择一个跟耳机阻抗相对比较接近的来使用，其它的就空着不用了。顺带着耳机输出插座的连接也讲了，不过还有一点，那就是耳机输出插座的地线焊片也要用导线与整个地线框架相连接，同时注意这根导线与分别连接两个输出变压器0焊片那两根导线在地线框架上焊接交汇于同一点。另外别忘了负反馈这一部分，应该把6.2K电阻的一个引脚与对应声道的耳机输出插座男藕攀淙牒钙嗔樱缱璧牧硪欢撕附釉诘缪狗糯蠊芤跫旅娴牧礁龅缱柚屑洹?  再提一下音量电位器的接法。首先是信号输入插座和音量电位器的连接，先准备好长度合适（应该可以随着线材弹性而沿着机箱的边线放置）的麦克风立体声信号线，用美工刀分别从两天剥掉2cm长的外皮，然后把屏蔽层（最外面的一圈铜丝网）卷成一束，再分别把两端里面的两根信号线（白线和红线）的绝缘外皮剥掉1cm不到；然后找两段前面剪断的电容或电阻的引脚，其中一段用来连接两个信号输入插座的地线焊片，另一段用来连接音量电位器的两个声道的地线焊片；接着把准备好的麦克风信号线一端的屏蔽层焊接到信号输入插座的地线上，然后把白色和红色信号线分别焊接到信号输入插座的信号焊座上；另一端上，再把信号线的屏蔽层焊接到音量电位器的地线引脚上，最后把白色和红色信号线分别焊接到音量电位器两个声道的输入引脚上。然后是音量电位器和电压放大管的连接，首先向前面一样准备好一条长度合适（几个cm左右，即取直线距离再留一点余地）的麦克风信号线；接着把一端的屏蔽层焊接到音量电位器的地线引脚上，然后把白色和红色信号线分别焊接到音量电位器两个声道的输出引脚上；另一端上，再把白色和红色信号线分别焊接到二号小九脚管座的第三和第七脚（6N3家族的两个栅极）上，最后把屏蔽层就近焊接到地线框架上。 最后，我们把机箱外壳接地。为了方便，可以用扼流圈的一颗固定螺母将一根导线的一端固定在机箱壳体上，再将导线的另一端焊接到电源变压器的双高压输出绕组中心抽头焊片（也就是构架搭焊框架一段中的③）上。当然也可以像图片中那样专门使用一根粗铜线来连接搭焊框架和机箱外壳。 讲了这么多，相信大家已经可以完成焊接工作。仔细检查之后，就可以将机箱翻转过来，记得摇晃几下把残留在里面的金属碎屑等抖出来。不过不要急着盖上底板，因为我们还有最后的一点工作要做—— 最后调试 特别提示：开机之前一定要确认耳机已经插上。 考虑到安全因素，在带电调试电路过程中，请注意避免双手同时接近机内连接线，在测量两点之间的直流电压时，可以分别测量两点与机箱外壳之间的直流电压，然后求得所需值。如果要更换元件，请确认整机电源已经切断；在检查问题时，如不必要接通电源的话就切断电源；调试时每次开机之前，都请检查一下是否可能因为触碰等等原因而出现短路。 (责任编辑：admin) |
