先声明 ，本贴篇幅长到你不能想像，要做好心里准备，光图片就上百张，平均每张图片配10个字也有1千多字，何况还不止呢，先做好心里准备 另外，申精一直未成功，请教下老坛友，发贴方面有什么需注意的，或者帮我看看我的帖子哪里不对影响申精了 做一目录吧： 主楼：拆机和抄下旧移动电源的原理图 1楼：方案选型，电路设计 ，准备材料，以及焊接设计出来的线路板 2楼：基本测试 ，升压测试，快充测试 3楼：直通模式测试，快充测试，效率测试，组装准备 4楼：改升压电感 ，修正制作过程中的失误 5楼：IC烧毁原因分析和修正设计电路 6楼：实际应用测试 7楼：诱骗输出 ，预告下个帖子是通用器件自制诱骗电路 故事开始，在很久很久以前，因为需要，我自己做了个移动电源，在这里 ，当我一边吃着火锅唱着歌，High到不注意它的时候 ，它丢了， 我很心痛 ，这并不是钱的问题，这是花了心血在里面的问题； 痛定思过，日子还得过，是不，然后我就想到了论坛 ，于是在论坛里搜索，找到一个有坛友拆过机的移动电源，品牌我就不打了，大家看下面的图片，然而，我买到的，电路板跟坛友的不太一样，也不知是不是这个原因，充电很慢，我是个生活节奏快的人，这慢我受不了，也可能是我手机换了，换了个 nubia z9 ,高通骁龙的CPU ,810处理器 支持ＱＣ快充，也可能是它电池大，反正原充的速度很给力，这移动电源不行，插着玩，一早上也充不了一半电，于是，它被打入了冷宫 ； 新妃子也是坛友拆过的，魅族快充版移动电源10000毫安的，一直用到现在，受限于当时的快充技术和市场，自己做快充并没有出路，买个IC都难找，要么就奇贵，现在技术成熟了，IC选择多了，也便宜了，就自己做吧

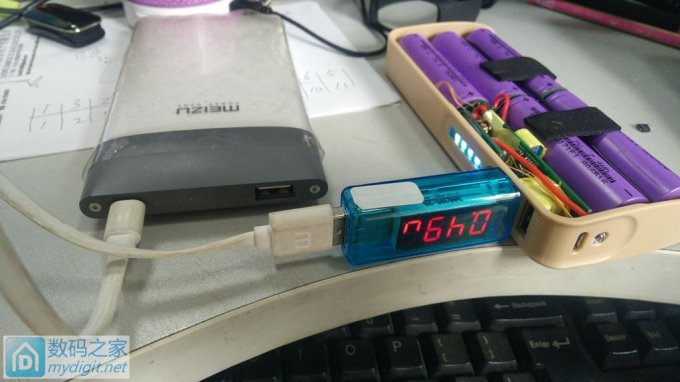

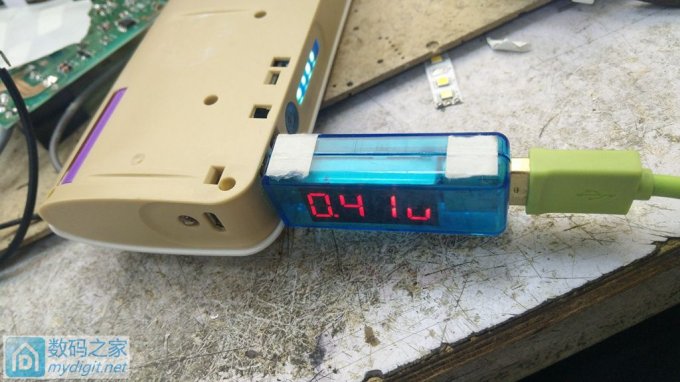

这是买的魅族快充的记录，好好的双11我没买，等过了三天，我有需要了，价格却不美丽了 这个就是当时打入冷宫的那个，今天，它是主角

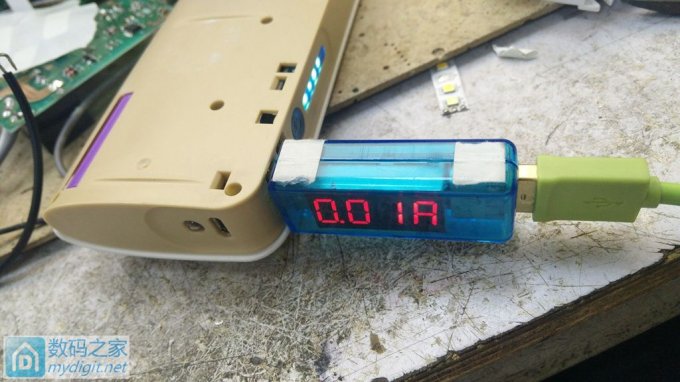

参数什么的，都是浮云
1A和2.1A输出 ，明白人都知道，这都是扯蛋，里面一样的并联接口
用拆机片撬下有标签那一面
摆个样子，还没有论坛的工具，要努力了

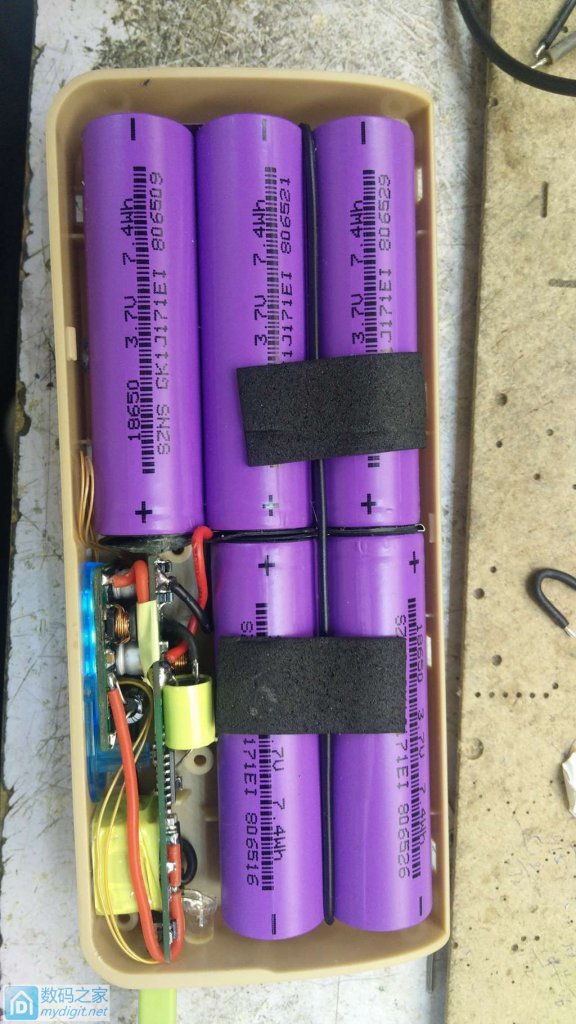

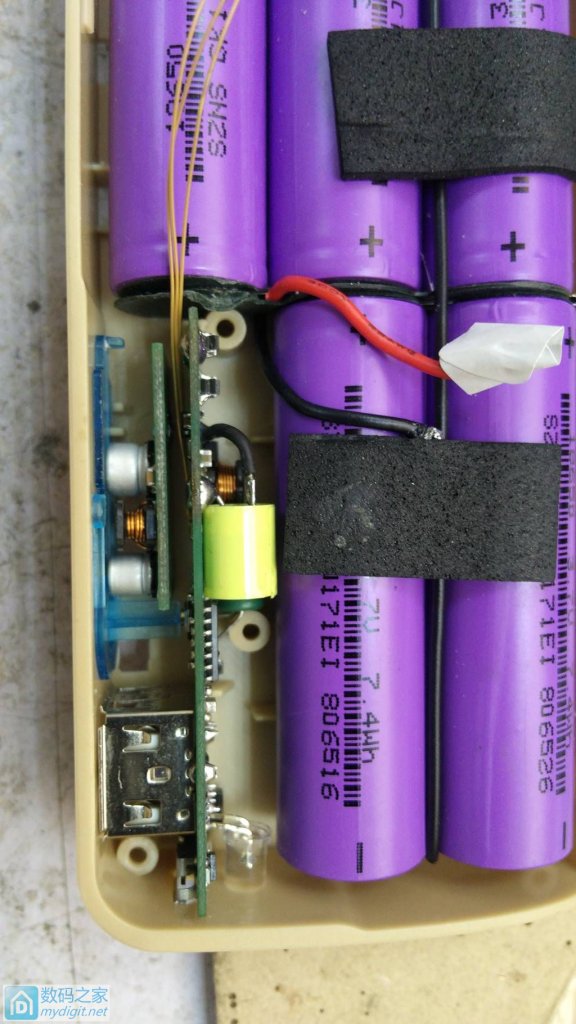

国产电芯

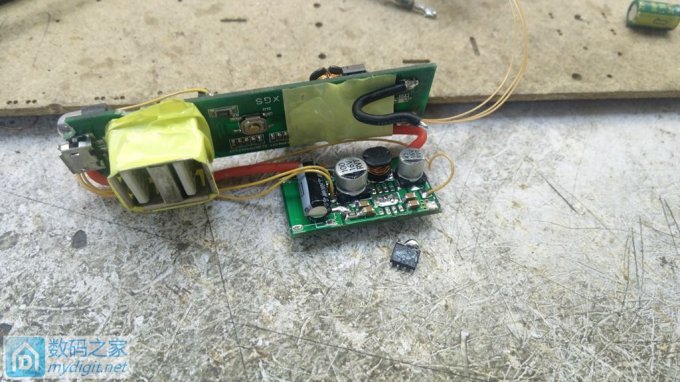

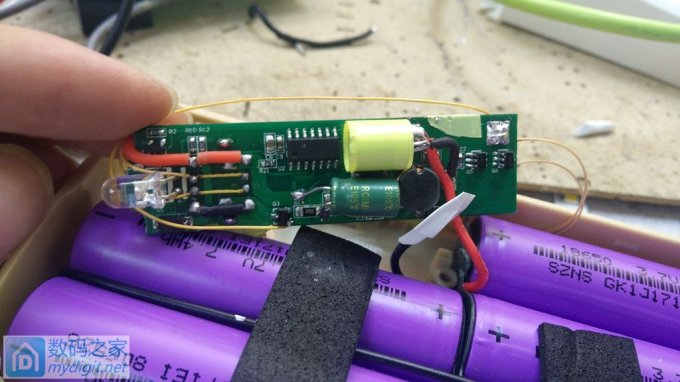

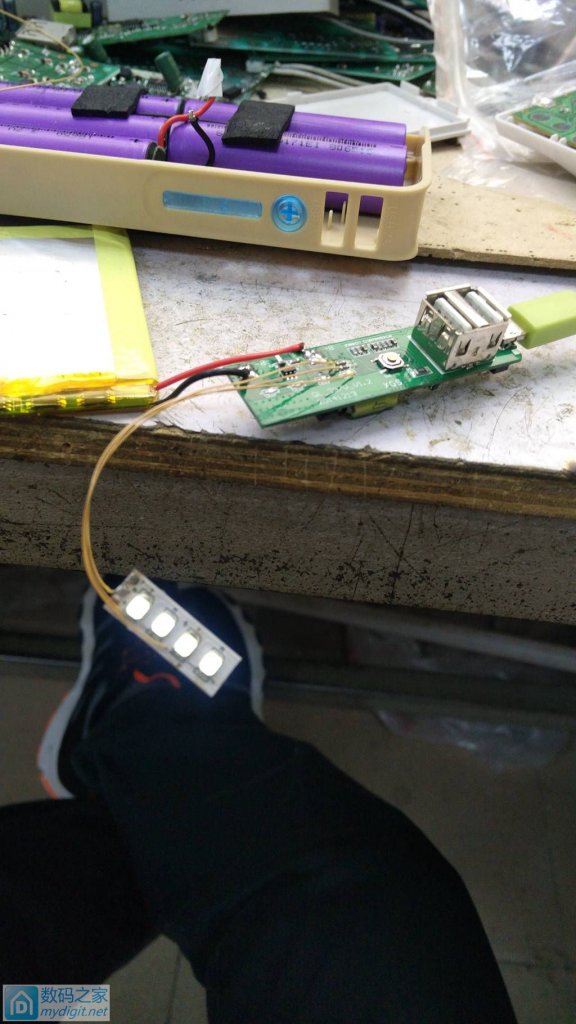

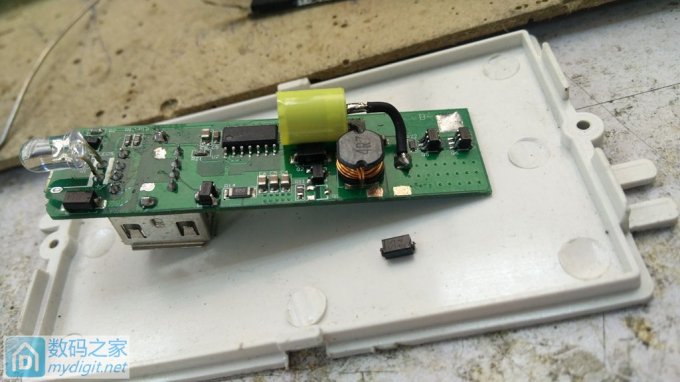

电路板很山很山，跟坛友拆的都不一样，这个更差
大个点的电容都没有，不给力
敢情这货生产了一年我才买到的？
改装的第一步，手工抄下电路图

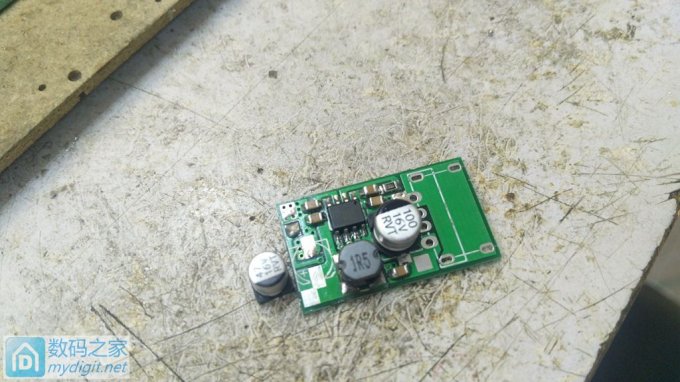

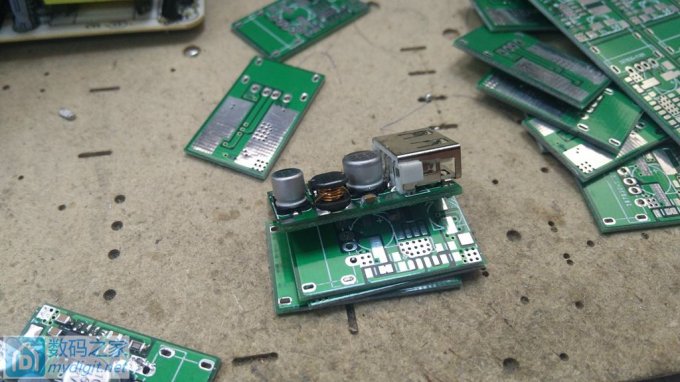

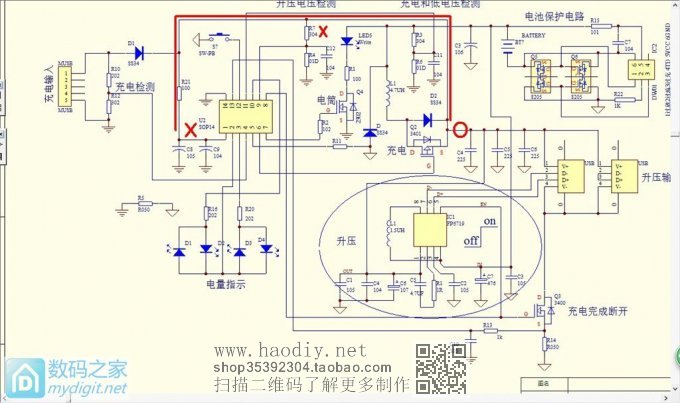

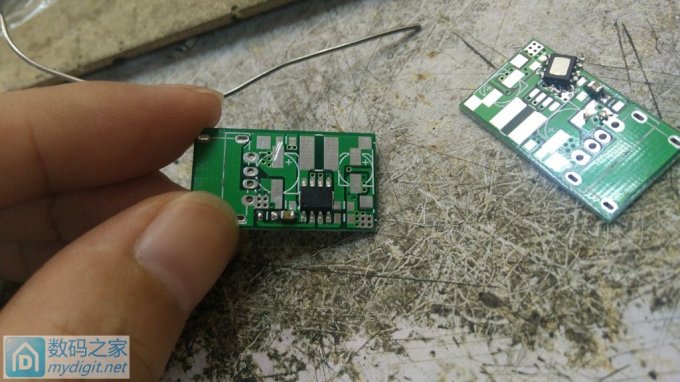

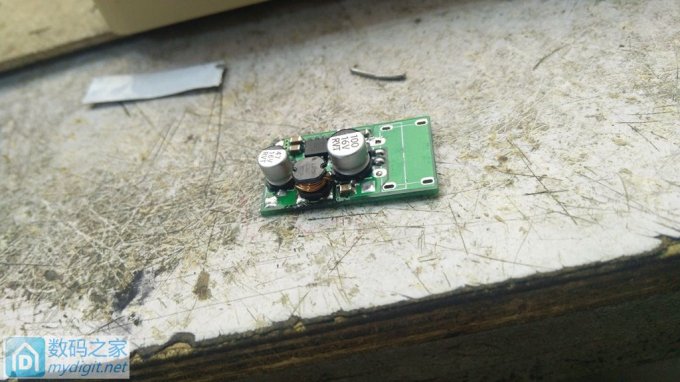

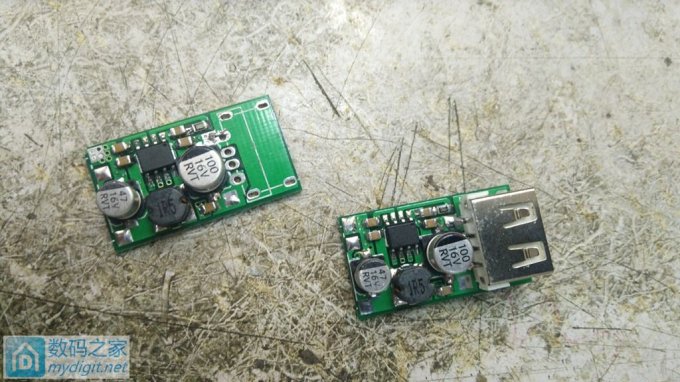

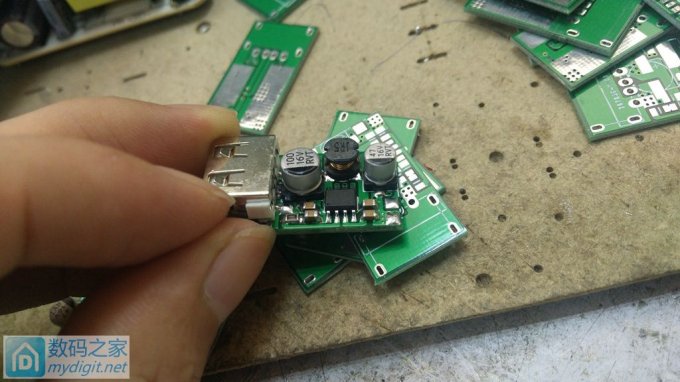

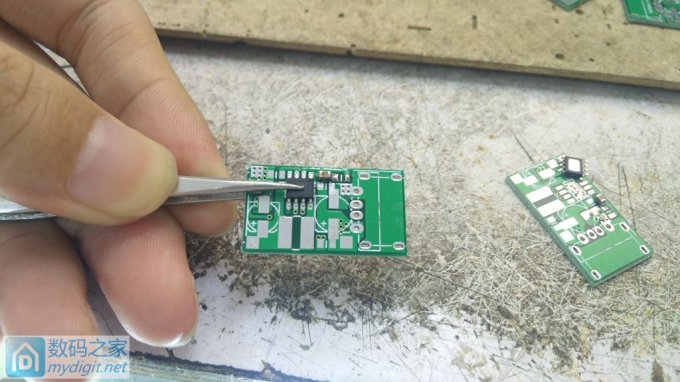

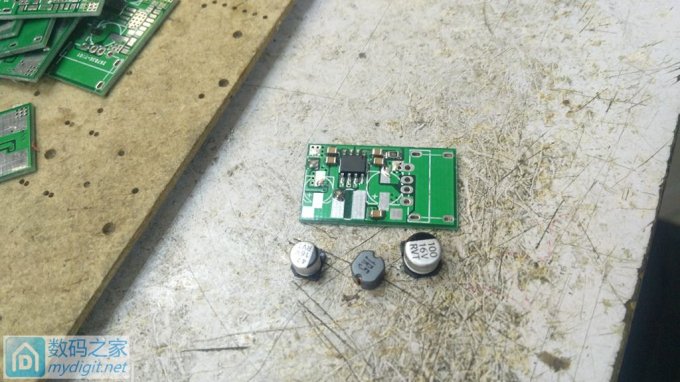

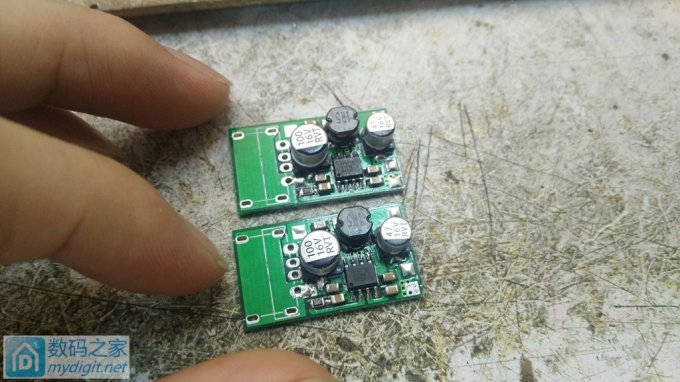

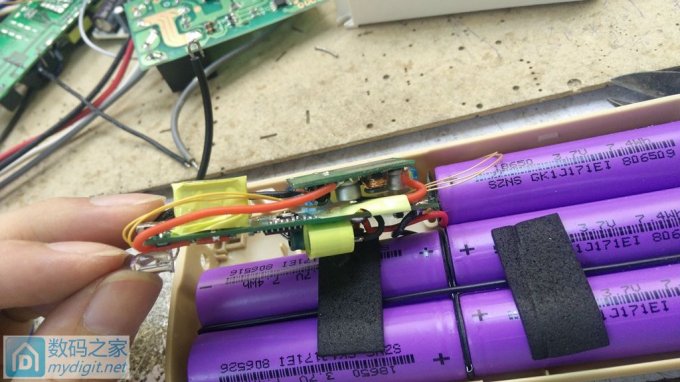

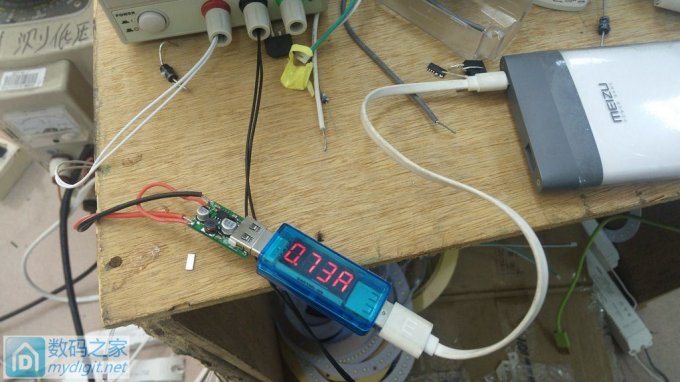

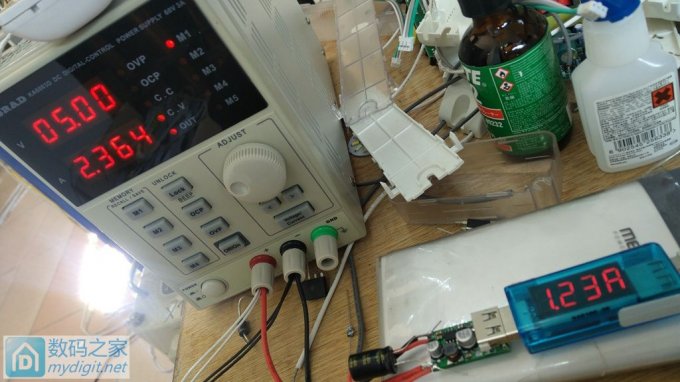

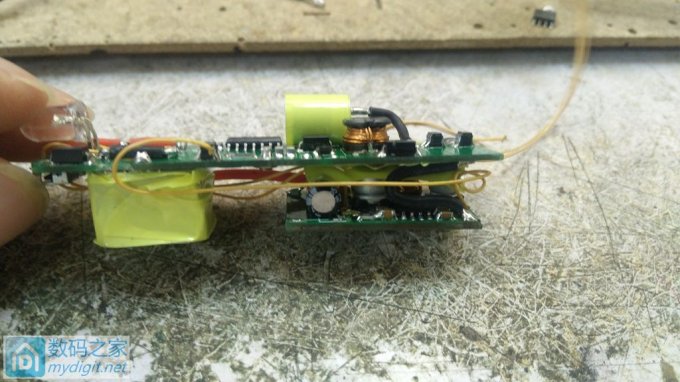

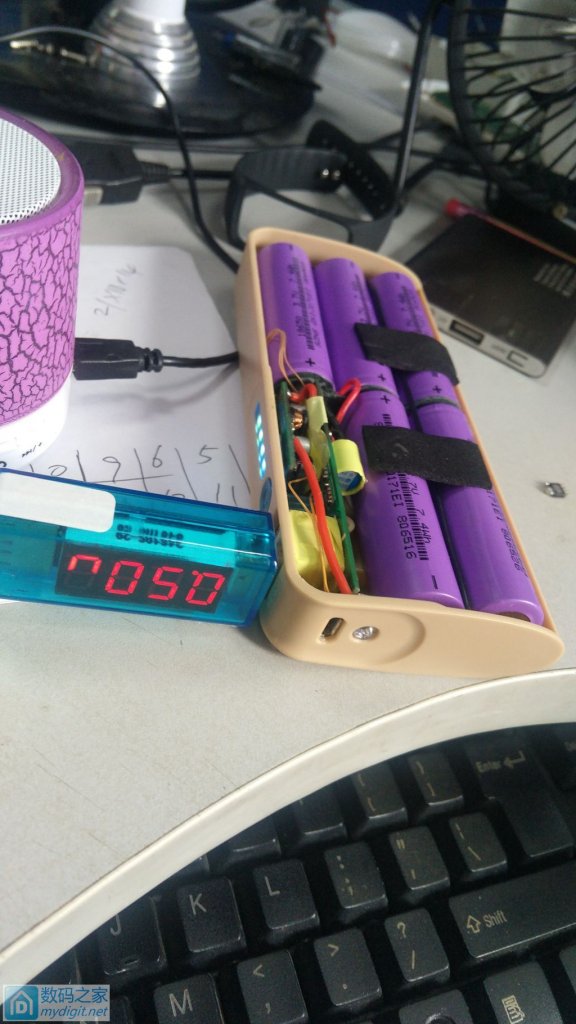

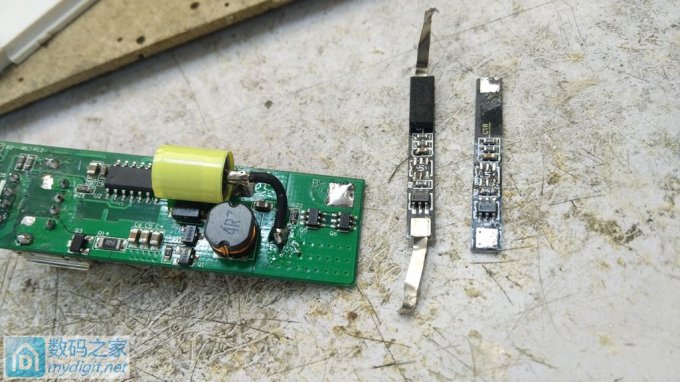

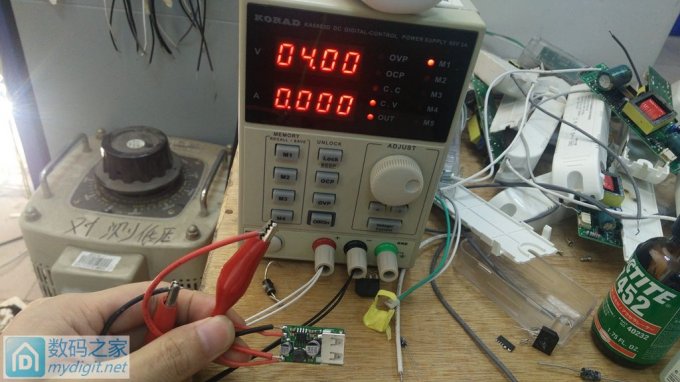

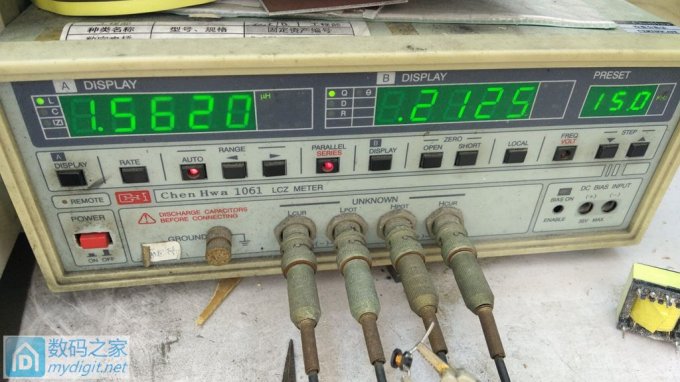

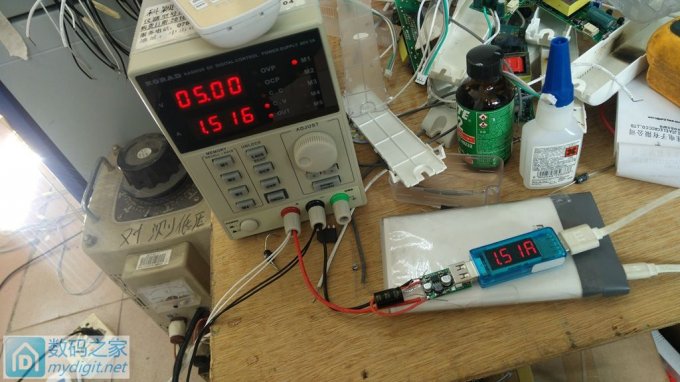

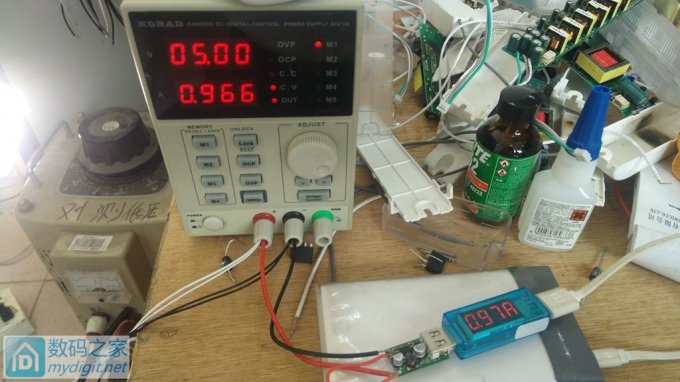

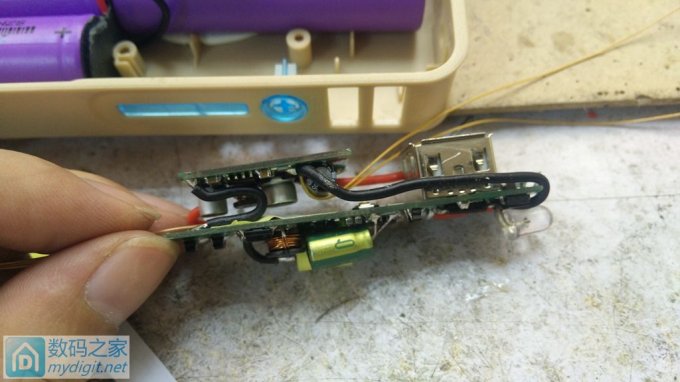

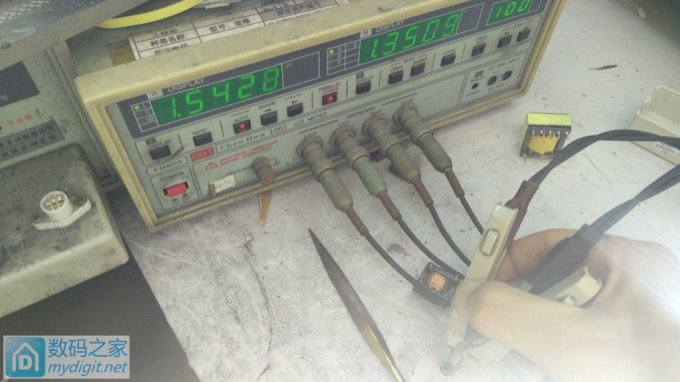

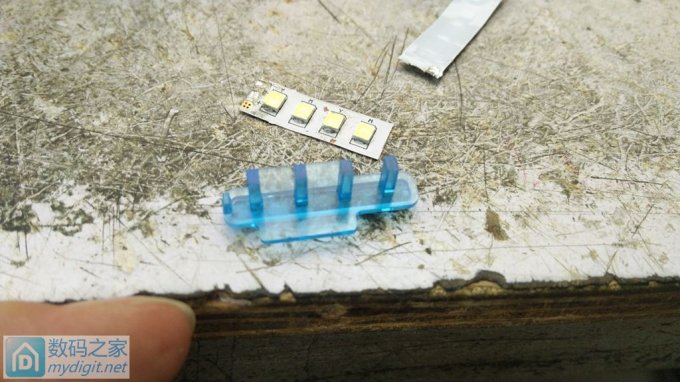

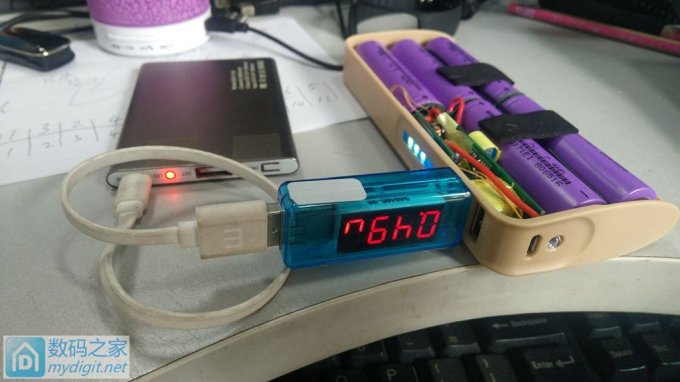

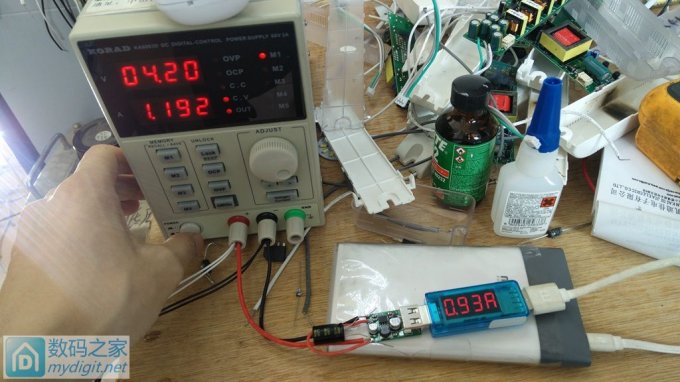

改装的第二步，抄下电路图画进电脑  接下来要找快充方案，我选了FP6719,这IC是快充识别和升压一体的，比分体的设计要省不少空间 下面资料来源网络 FP6719是一款支持高通QC2.0快速充电协议的IC； FP6719是一款支持智能识别的IC； （1， 支持BC1.2协议，DCP； （2， 支持电信标准YD/T 1591-2009； （3， 支持三星设备； （4， 支持苹果设备。） FP6719是一款内置升压器输出5V,9V,12V的IC。 （1， 内置超低内阻NMOS 39mΩ/PMOS 42mΩ； （2， 同步整流升压输出5V,9V,12V （3， 支持锂电池输入， （4， 支持5V输入，输出5V FP6719提供SOP8封装形式. FP6719是颗高度集成的开关模式智能电源管理芯片。智能判读识别输出电压5V，9V,12V，同时启动自身的智能识别功能，使手机自身最大充电能力给手机充电，也就是模拟成手机充电器：苹果，三星，BC1.2协议的手机，QC2.0协议的手机，DCP模式的手机，电信标准YD/T 1591-2009的手机。 FP6719宽范围的输入电压：2.9V-5.5V。使FP6719应用更广： 1，锂电池作为供电的电路系统。 2，5V输入供电的电路系统 FP6719集成的升压器也是个相当厉害的硬家伙，属于更高效，最好的同步整流升压器。FP6719还被赋予了了5V输入，输出电压：5V 的特性。 内置了低内阻的整流MOS管，FP6719自身升压输出：5V,9V,12V。  老例子，把原理图画进自己的电脑  然后设计电路板，外行也叫PCB板，B不是就板么，翻译过来是不是电路板板？  板都画好了，就要采购元件了吧 这是快充IC订单  其它原材料订单  所有配件和电路板回来，就等开工了  动手前，先把快充升压部分替代进原来的原理图  评估下原来旧板升压，空载就开了这么多占空比，效率高不到哪去的啊，开关频率757KHz，二极管用在这么高的频率下工作 ，结电容和开关电容的能量损耗最大，不可取  弹片被磁铁吸，我也是醉了，拆下换了吧  找个磁铁不吸的，就算不是铜，也不能是铁吧  换好，装回，  回来的电路板，  IC就一个地线，不是在脚上，而是在肚子下面，这个必须焊，没上回流机，也不用风枪，今天我都大家怎么用普通工具（数显T12） 焊，先在电路板上加点锡，  然后对齐，IC脚不要焊，用镊子镊住，在电路板反面加锡，让熔化的锡通过过孔，焊到IC上，冷却后拿开镊子检查IC有没有被焊住 ，确认焊好后再焊IC脚，#p#分页标题#e#  检查IC有没有被焊住 ，确认焊好后再焊IC脚，  小件先焊完，大件排后  顺序很重要 ，先焊的不能档后焊的  基本焊完，接下来检查有没有全部焊到位，不要有短路或虚焊，避免后面通电出烟花  先上一个USB，不装那个要进移动电源里去了  单股的电感 ，这不知道行不行，高频性能应该很差吧  用手指比划下，设计得很小巧  通电4V ，输出空载，输入电流为0？看来输入电流小于1mA，电源直接不显示了  插个表，输出5V，成功第一步（表在这里，不要问为什么是0.5V，自己看 ）  插个移动电源，这就是前面提到的那个妃子，充电电流0.85A，  电流不是很稳定，这后来才知道，输入输出电容按规格书的小了，要改大才行  这电流，输入1.2，输出1A，看来还是5V，还没进入快充模式  几秒后，快充识别成功，输出11.9V，（表在这里，不要问为什么是1.19V，自己看 ）  充了好久，4.2V输入，1.288A，功率就是5.4W，看来还没开足马力，原来是移动电源满电，  其实，输出4.2V，到模块这就只有4.11V了，线路有损  接口处测到4.19，这接口不会是铁的吧，  这是给手机 充电 ，拍照的手机就是充电的手机 ，所以只能看到数据线的一半了，功率约8.4W  给个低输入电压看看，3V,输入3.1A，9W输入，由于照片不是同一时间拍的，功率不做前后参考  这是另外一个板，注意USB没焊在板上就明白了  支持5V输入，输入输出基本直通了，没升压，也没降压  前面说过，电容小了，加个大的再测吧  直通模式，电流比之前准了点，不知会不会是心理作用  电压掉了0.1V，接口和线损都有这么多了  再比个电流，还是一样，这时还没进入快充模式  快充模式启动，输入约12W，输出9V，0.1V接口损耗是有的了  输出是1.23A,功率合计是11.07W，计算效率约是92.2%，官方给的数据是92%，差不多准了吧  降输入到4.2，充手机，更大的电流，输入2.888A，输出也掉了0.2V电压，接口损耗也更大了  输出9*1.12/输入4.11*2.888＝85%，效率下降得比较快，但比普通的移动电源，最高连85%都不一定达得到，这已经算很好了  改装电容没有，找个旧主板拆吧，看上了这个，放在输入刚好，电池不会超4.2的，这货6.3V刚够，没见防爆纹，这是不是固态电容呢，不是很在行，上面标ECQ，是不是松下的，是不是，懂的解答一下  旧电容在使用前一定要先测试 ，这个看着没问题了  装好电容，再找到两个保护板，拆下两个双MOS 8205，并到保护线路上，因为改大功率后，怕这里损耗太多，也怕用着用着保护了  把电感左边的升压MOS拆了，并装到输出控制的MOS上，减少损耗吧  指示灯柱，要剪了  把指示灯引出来，用的一个软PCB板  #p#分页标题#e# 比划一下装升压板的位置  感觉这种单股的电感不够好，换成多股的吧，自己动手，先测下参数 15K频率时，1.56uH  按规格书 100K频率时，1.61uH  拆下的铜线直径是0.34，计算面积为3.14*（0.34/2）的平方＝0.091平方mm  换4条0.2mm的线并联，截面积为0.125平方mm,比原来粗点，最主要是高频时趋肤效应减少了，  测下参数，1.54uH，行了，  原路装回  好基友，抱一起吧，  连接好线，这里有条线装错了，后面才发现的  就是这第黑色的地线，这个是非隔离的电源，输入和输出地是接在一起的，不能接到USB上去，  先把指示灯粘上去  一层一层的像汉堡一样  完美装入  开机，充电，激活保护电路，看来行了  充电指示灯是闪的，拍一个全亮的  一切好像都太容易了，太简单了，其实灾难在后面呢  开机升压 ，输出不正常，马上关了，拆下来检查，这才发现前面提到的那个错误，就是那第黑线，这图已经剪下来了  再检查，再装回，  完了，输出不对劲，一带负载就掉  电压也不升了，直接电池电压输出，4.1V，（表在这里，不要问为什么是0.41V，自己看 ）  拆下来，升压电路一直发热，估计烧了  测量短路，是真的烧了，接近4块钱一个IC，就这样爆了，  由于不知道什么原因烧了，前面用可调电源测得好好的，装机就烧，原因未明前不敢换IC试，万一又烧了呢，回头仔细检查原理图，原来，问题好像出在这里，原来的线路，输出电压最高是5V，现改后，快充时输出最高12V,图中打X的地方，是不行的，红圈的地方要断开，  切开线路 ，然后换个新IC  再装回，不敢上负载  先空载看电压 ，5V对了  拿个普通的小移动电源做炮灰，输出电流450mA  电压4.9V，好像正常了吧  妃子上，电压还对，  妃子再上一会，快充开始了，电压9.6V，不明白 ，不是9V或12V么，难道是QC3.0的标准了么  电流1.25A，表示很大呢，10几W了都
