自制锂电池充电器(可调式电流充电)

时间:2014-06-17 13:51来源:未知 作者:admin 点击: 次

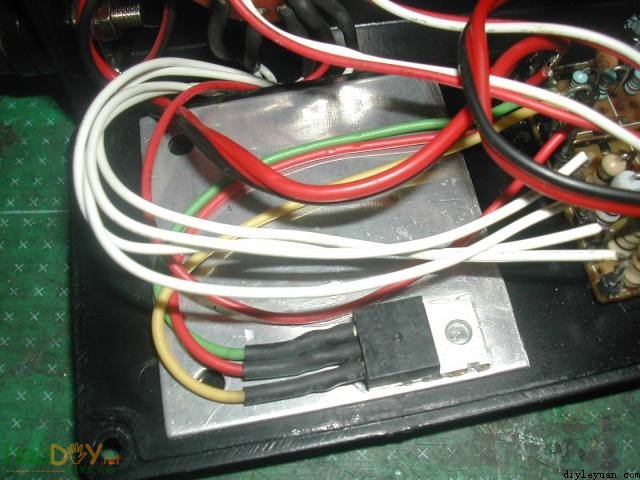

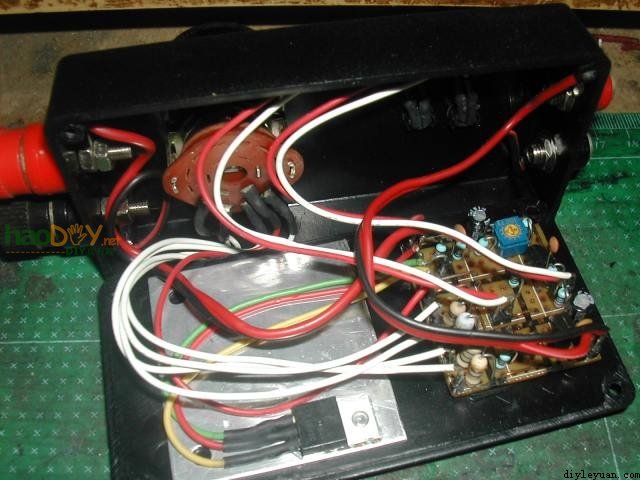

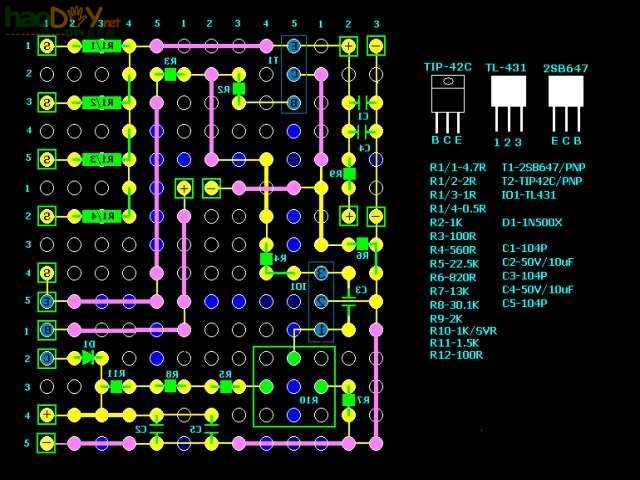

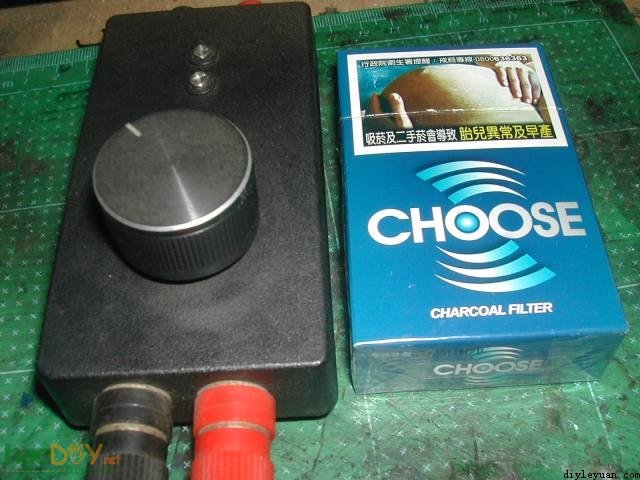

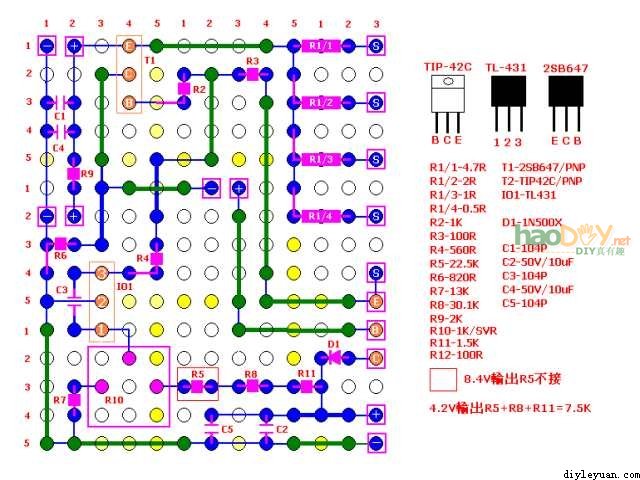

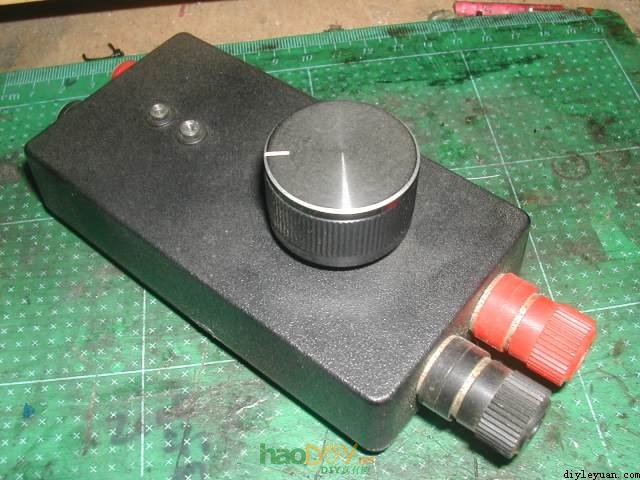

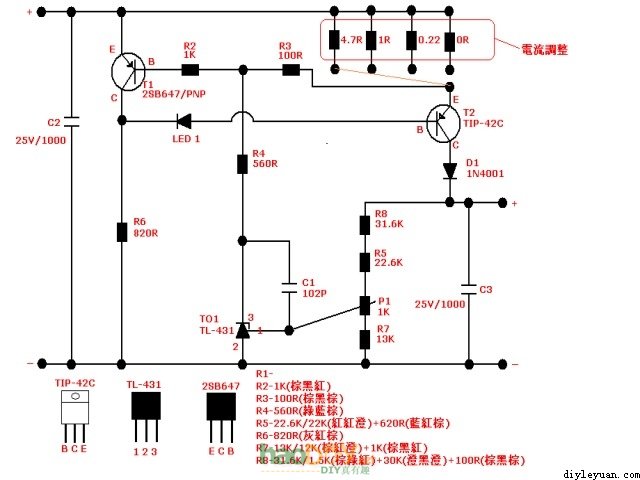

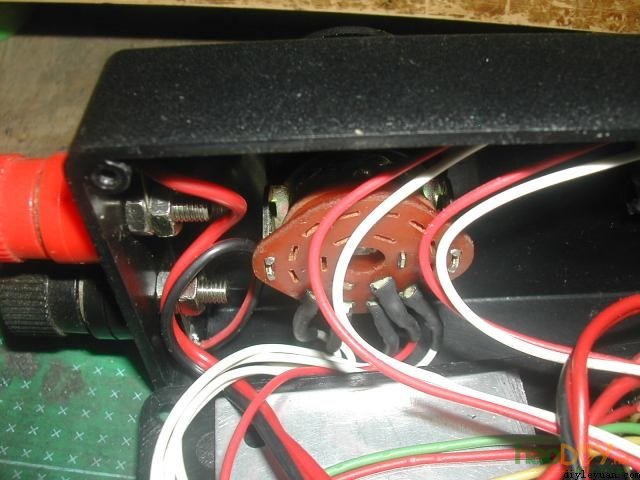

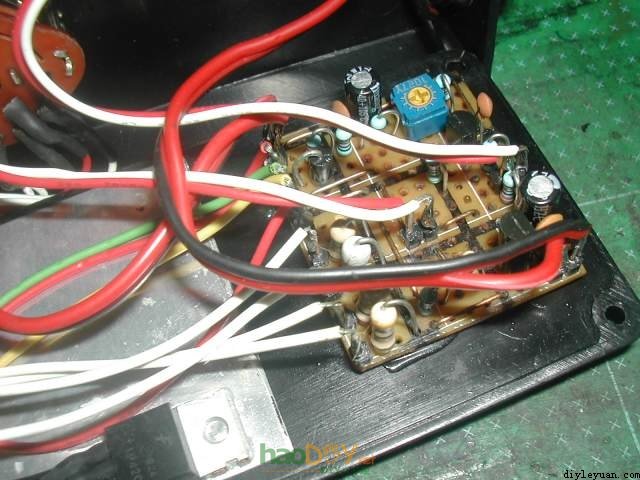

此电路可以调整1A、500mA、300mA、100mA的电流输出。利用4段开关切换。电压输出12.7V。改变R5\R8\R11的电阻值，可以改变电压输出多少。 实物图 电路原理图 万能板路线图
此电路可以调整1A、500mA、300mA、100mA的电流输出。利用4段开关切换。电压输出12.7V。改变R5\R8\R11的电阻值，可以改变电压输出多少。 (责任编辑：admin)
