用9V电池给手机充电

时间:2014-06-09 18:49来源:未知 作者:admin 点击: 次
基于一个9V电池的USB充电器，这是相当便宜的，比充电宝实用多了，随便在超市里买一个9V电池就可以为自己的手机充电，在也不必为携带昂贵的充电宝而费心了。基本的元件就是一个电池，一个USB端口供电，因此，很方便的制作他，给自己带来DIY的乐趣。但你需要一
基于一个9V电池的USB充电器，这是相当便宜的，比充电宝实用多了，随便在超市里买一个9V电池就可以为自己的手机充电，在也不必为携带昂贵的充电宝而费心了。基本的元件就是一个电池，一个USB端口供电，因此，很方便的制作他，给自己带来DIY的乐趣。但你需要一些电子知识，不然会烧坏你的手机的。所以在制作过程中，一定要确保无误。
用9V电池给手机充电
9V电池USB充电器需要的元件
用9V电池给手机充电

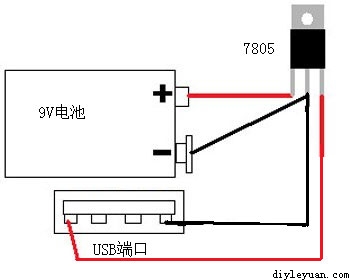

9V电池USB充电器接线图
用9V电池给手机充电

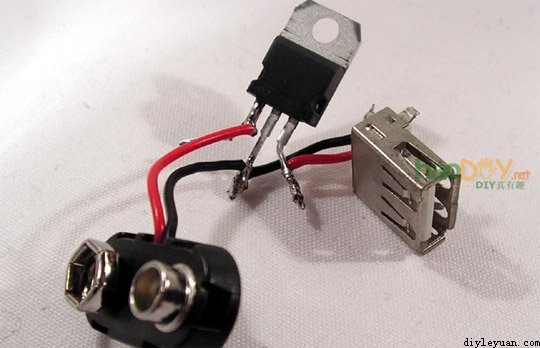

9V电池USB充电器接线图
用9V电池给手机充电

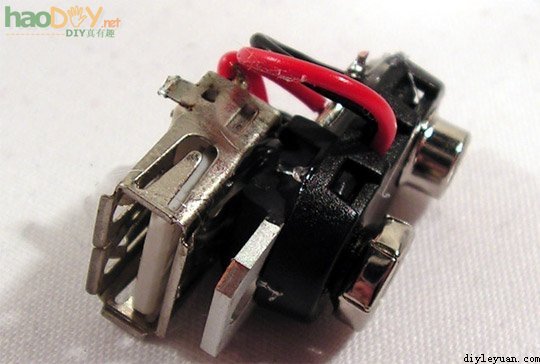

制作好的9V电池USB充电器
　　制作这个极其简单。你需要按照电路接线图并将其焊接。这是很简单的。从电池的正极引线稳压器的左腿，从右腿向左侧针的USB端口5V稳压电源。接地线从电池到7805中部的调节端，然后继续到右针的USB端口。用胶枪将它变成体积很小的装备。这是相当紧凑，易于携带
