1．事变道理

感到开关的首要元件是一片新型热释电红外探测模块HN911L和一只MOS管。HN911L内电路包罗高迅速度红外传感器、放大器、信号处理赏罚电路、输出电路等。热释电红外传感器遥测移感人体发出的微热红外线信号，送入HN911L，在输出端获得放大后的电信号。MOS场效应管输入阻抗极高，接在栅源间的电容充电后，电容电压可保持很长时刻，在此时代，MOS管导通。操作这一特点，可实现延时成果。

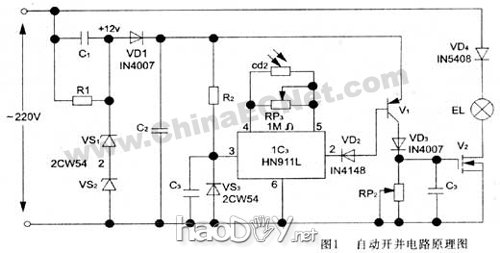

本开关电路道理如附图所示。Cl对220V市电降压，VSl、VS2对负半波旁路，对正半波削波稳压，经VDl整流、C2滤波后获得12V直流电压。12V电压除为三极管Vl供电外，经R2降压、VS3稳压、C3滤波后获得6V电压．作为ICl电源。当ICl未探测到红外信号时，输出端第②脚为高电平。V1无基极偏置而截至，V2亦截至，灯胆EL不亮。有人进入楼道口时，移感人体发出的红外线被红外传感器吸取，经ICl处理赏罚后，第②脚输出低电平，V1导通。12V直流电压经Vl、VD3给电容C4充电，V2敏捷饱和导通，灯胆EL点亮。人走事后，ICl的第②脚规复高电平。V1截至。这时，C4放电时代仍维持V2继承导通。跟着C2上电压的降落，V2由饱和区进入放大直至截至区，EL亦响应地由亮逐渐变暗直至熄灭。

电路中，BPl为ICl的增益调理电阻，RP2为照明延时时刻调解电位器。CdS为光敏电阻，白日受光照射，电阻极小，使ICl增益极低，其第②脚不输出电平，夜晚CdS阻值很大，ICl规复事变。CdS可袒露于灯光下，由于V2一旦导通，纵然V1当即截至，V2仍可由C4放电来维持事变。

2．建造与调试

按照ICl的巨细，在无孔开关盖板上开一个恰当巨细的孔。将ICl的传感面朝外，与盖板外外貌平齐，用502胶水粘牢。别的元件焊接在一块电路上，用软线与ICl毗连。光敏电阻最好和ICl同样安装，以便受光，整个装置置于开关盒内。因为人收支楼道时身材离红外感到开关很近，以是该开关一样平常均能靠得住事变。如欲增大探测间隔，可在传感器前面配上响应的菲涅尔透镜。

调试时，起首断开光敏电阻，调解BPl让人通过传感器旁边时灯胆点亮。接着焊回光敏电阻，遮住光泽再细调BPl。然后调理BP2以调剃头光时刻。
