音频显示(第一版)

时间:2017-07-05 23:40来源:本站 作者:haodiy 点击:
先预祝大家中秋快乐,合家团圆,幸福美满http://www.tudou.com/programs/view/TYiojEl4FW0/作品原理图、源代码下载:音频显示(源代码原理图).zip 视频源地址:ht

先预祝大家中秋快乐,合家团圆,幸福美满


作品原理图、源代码下载:音频显示(源代码原理图).zip

视频源地址:

 很久没出新作品给大家了,其实不是不想出,而是开学这段时间太忙,从八月底到九月中旬,一直为新生忙碌着,自己的时间都很少。暑假闲在家里,也因为要体验“离开互联网的日子”而未曾碰触电脑(最近在整理假期离开网络生活的文字,希望大家可以了解另一个我)。所以也不曾出教学视频,觉得很对不住大家。

工作的时候,忙里偷闲,开通了新浪微博和新浪博客,感谢新浪推出的微号功能,让我的域名得以和QQ号码一样。以后工作室的动态会同步到新浪微博,作品和相关资料下载也会同步到新浪博客,希望大家多多关注!

新浪微博:  或直接搜索新浪微号136678431

新浪博客:

工作室讨论群:231981086

工作室百度网盘: ?uk=3691829170 包含工作室教学视频、所有作品资料下载

新学期新气象,教学视频会保持更新,并加快进度,工作室也做好了新的工作计划,会有更优质的作品奉献给大家。

希望喜欢工作室作品的朋友将我们的作品和精神分享,我们坚持创新,坚持开源!



这次的小作品是频谱显示, 8*16led显示点阵配合stc12系列单片机系统,就可以自己制作廉价的频谱显示了!

原理图可以在附件里下载,如果不能正常下载,请登录百度网盘。关于原理图我想说的是,这是原理图,不是封装图,所以大多数IC是看不到Vcc或者Gnd的,但不代表没有,希望初学者留意。

这次的程序不是本人编写,是我师弟的设计,程序是有缺陷的,比如音效的延时,显示的效果等,有耐心的朋友可以自己修改程序,这次的作品在于分享数模转换程序和FFT算法,我也希望网友可以将完善的程序分享到网上,大家共同进步!!!

作品实物

音频显示(第一版)

下面是我的焊接工程,不熟悉电路布局的童鞋可以做为参考

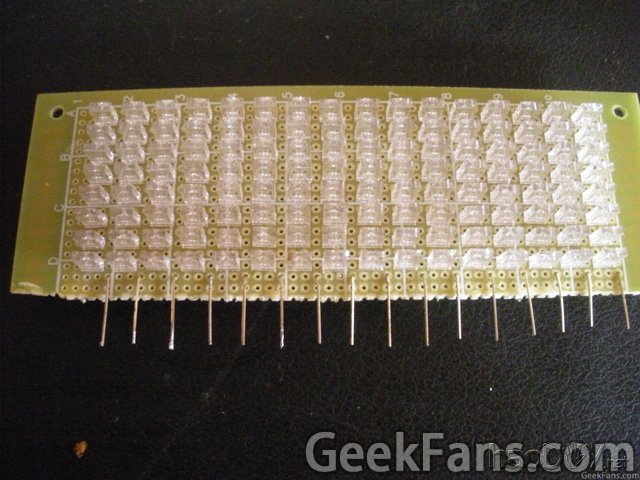

点阵正面

音频显示(第一版)

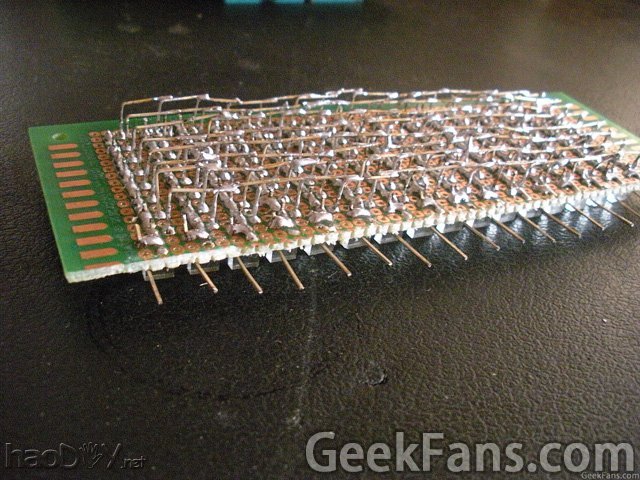

点阵背面

音频显示(第一版)

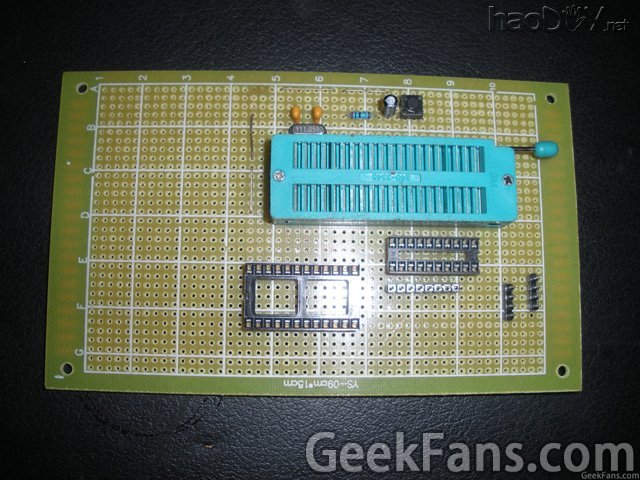

系统板正面

音频显示(第一版)

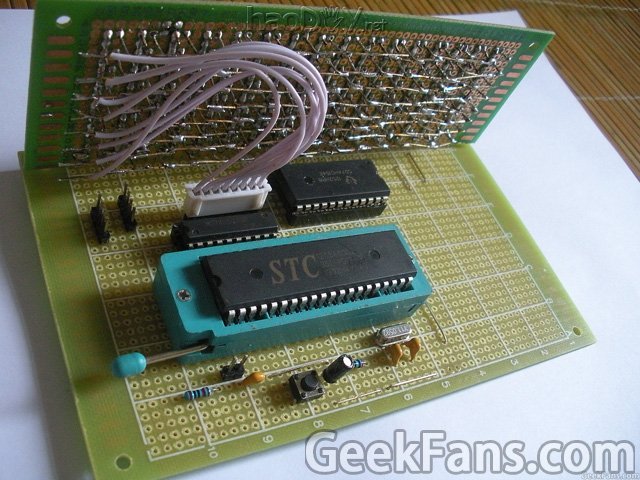

系统板背面

音频显示(第一版)

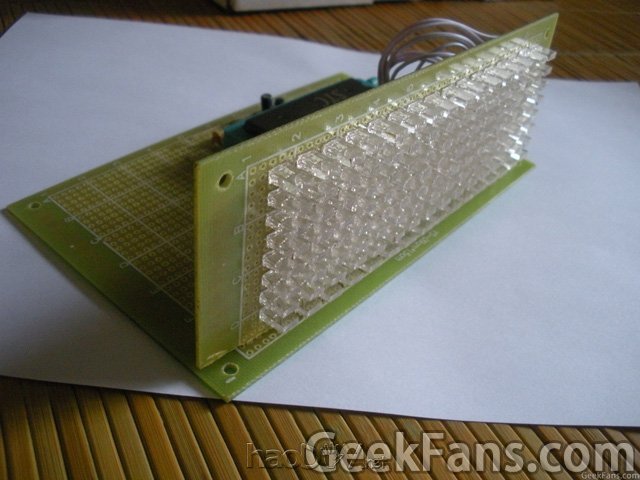

成品

音频显示(第一版)

在这里要说的是,焊接并不算复杂,无非就是点阵的焊接耗时耗力,要是有点焊接功夫,小半天也足够了,焊接的时候千万不要弄断管脚,弯折的管脚做跳线最好不过(图3)。系统板的布局我建议大家紧凑一些,我自己焊接的时候是考虑到这板子以后可能加个时间显示什么的,所以预留了一些空间,这样以后再做点阵显示的时候就方便多了
