自制简单音频分配器 音箱共享不再烦

时间:2017-07-07 00:13来源:本站 作者:haodiy 点击:
自制简单音频分配器,音箱共享不再烦。 现在不少人已经拥有2台以上的电脑,一般家有几台电脑的人应该也有不少,但是很多的人都只会拥有一套音响设备专门给电脑

  自制简单音频分配器,音箱共享不再烦。

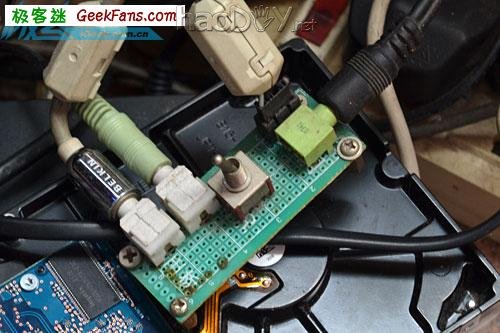

  现在不少人已经拥有2台以上的电脑,一般家有几台电脑的人应该也有不少,但是很多的人都只会拥有一套音响设备专门给电脑使用,需要切换到第二台电脑的时候需要将线拔出来再插到另外一台电脑上,这样感觉非常不方便。或者有时候电脑上想从使用音箱变成使用耳机,这样的转换过程也需要重新接线,也是比较麻烦。对于这些问题其实只需要一个简单的分配器就可以解决。



自制简单音频分配器 音箱共享不再烦

  制作一个音频分配器其实成本也是非常低,只要动手能力强的手可以制作,这个分配器设计思路是使用一个双路开关来控制2个入选的选择,使得可以轻松控制音频输入,或者倒转来使用一路的输入通过开关可以控制分配到2个不同的输出选择。


  材料准备:



自制简单音频分配器 音箱共享不再烦

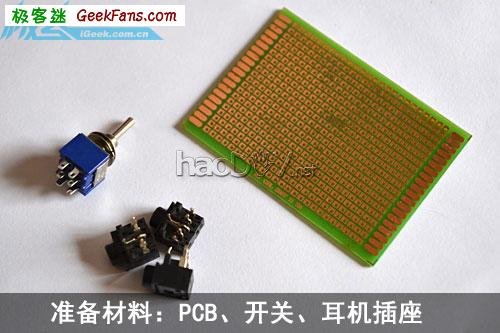

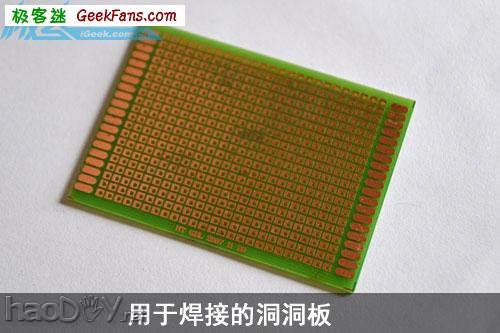

  制作的材料比较简单,首先要一块俗称洞洞板的万用电路板,一个双路开关和3个3.5mm的耳机插座。



自制简单音频分配器 音箱共享不再烦

  万用电路板可以在电子市场购买得到,一般价格在1到2元,大小似乎你自己的需要。



自制简单音频分配器 音箱共享不再烦



自制简单音频分配器 音箱共享不再烦

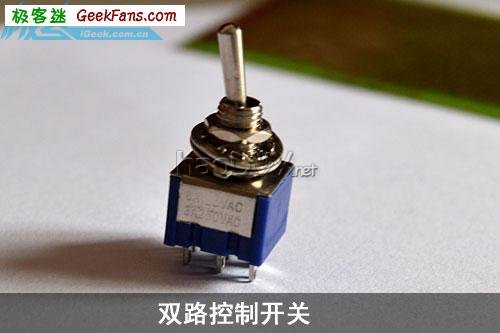

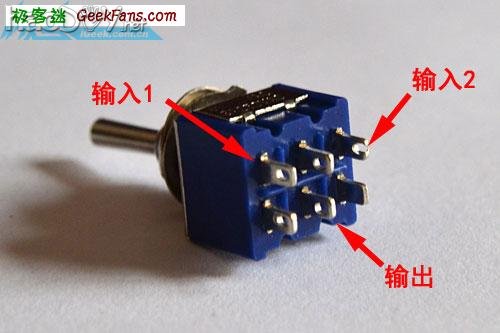

  双路开关大概是2元一个,不要买错,双路开关由6只脚,中间的2只脚是输出使用的,旁边4只脚分别是2路输入的。



自制简单音频分配器 音箱共享不再烦

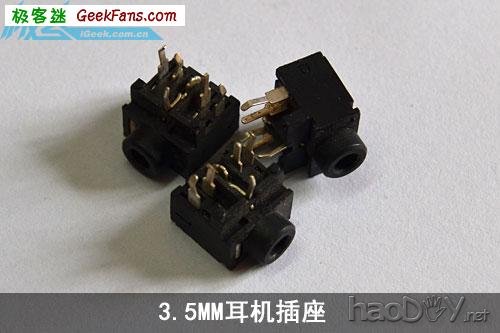

  3.5mm耳机插座这个东西很多地方都可以买到价格大概1元一颗,可以选择不同的颜色识别不同的输入输出接口。

  安装:



自制简单音频分配器 音箱共享不再烦

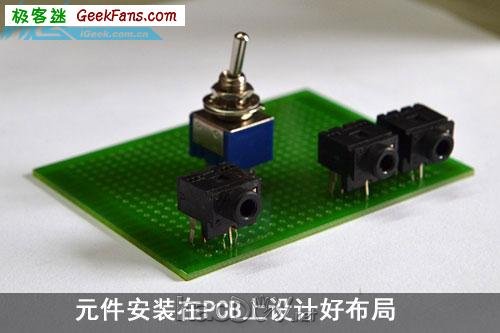

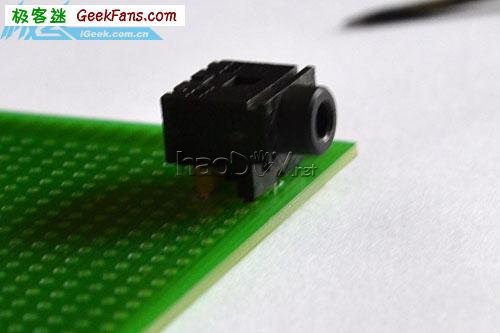

  首先根据自己设计的布局大概将元件放在PCB上,这时发现电路板的洞太小无法将元件插入。



自制简单音频分配器 音箱共享不再烦



自制简单音频分配器 音箱共享不再烦

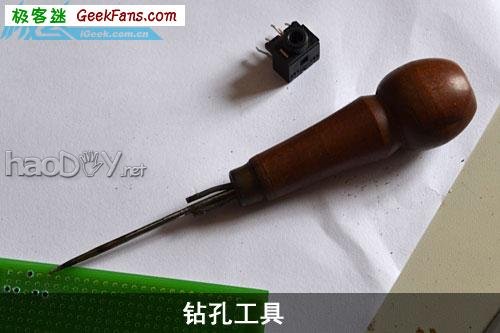

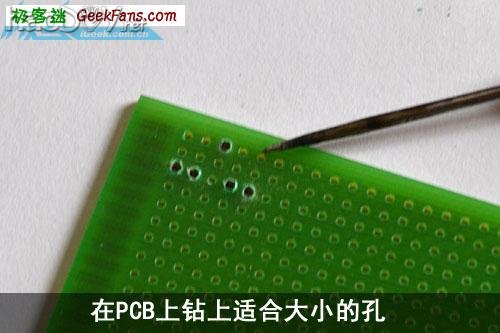

  为了可以顺利安装这些元件就必须将电路板上的洞钻大,如果有小手钻钻孔就会更加轻松。



自制简单音频分配器 音箱共享不再烦
