概述：

         本设计为基于51单片机的时钟计时器，用AT89C52单片机作为主控制芯片，以及4个四位共阳LED 数码管显示时、分、秒。以24小时计时方式运行，能整点提醒（蜂鸣），使用按键开关可实现时、分调整，秒表/时钟功能转换，省电（关闭显示）及定时设定提 醒（蜂鸣器）的功能。采用11.597MHZ的晶振，能提高秒计时的精确性。选用的是动态扫描法来实现LED的显示。程序设计简单，并且有详细的中文注 释。便于电子爱好者学习应用。程序有主调用程序、计时及秒表中断程序、显示子程序、调时与闹钟时间设定程序。

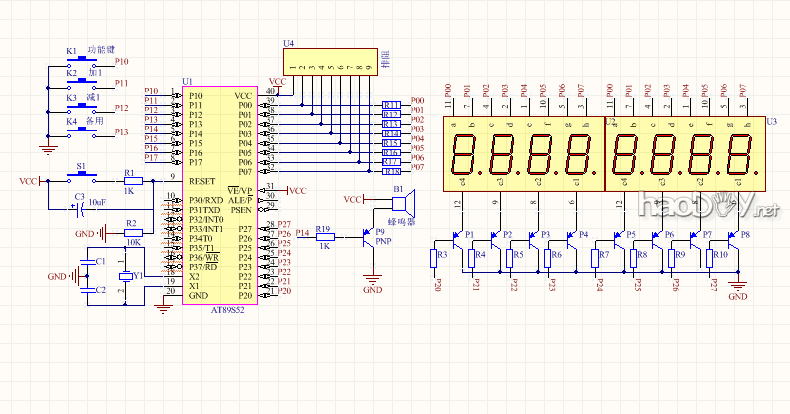

简易时钟电路设计原理图：

拓展应用：

该设计可以在现有的资源，实现校时、闹钟、秒表、倒计时、计数器的功能。

附件内容包括：

时钟计时器原理图和PCB源文件，用AD软件打开；

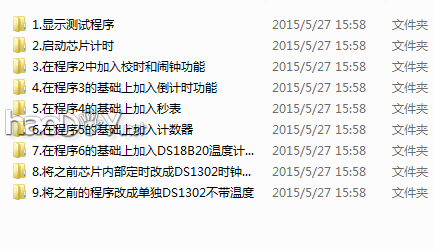

源程序（有详细的中文注释）；

时钟计时器元件清单；

时钟计时器proteus电路仿真；

带倒计时等多功能数字电子时钟参考设计（包括原理图源文件+源代码+购买地址）
