噔噔凳，教你DIY电容测量计

时间:2017-05-12 04:50来源:本站 作者:haodiy 点击: 次
本设计来自电路城！（www.cirmall.com）电容测量计概述： 该电容测量计采用ATmega48/DIP28单片机作为主控制芯片，LM78L05/T92作为5 V 固定正电压稳压器，LED 4-D

本设计来自电路城！（）

电容测量计概述：

该电容测量计采用ATmega48/DIP28单片机作为主控制芯片，LM78L05/T92作为5 V 固定正电压稳压器，LED 4-DIGIT 0.5"作为电容测量值显示。电路设计简单，适合DIY制作。附件内容包括整个电容测量计电路设计，固件（HEX文件）、元器件清单以及设计说明等。

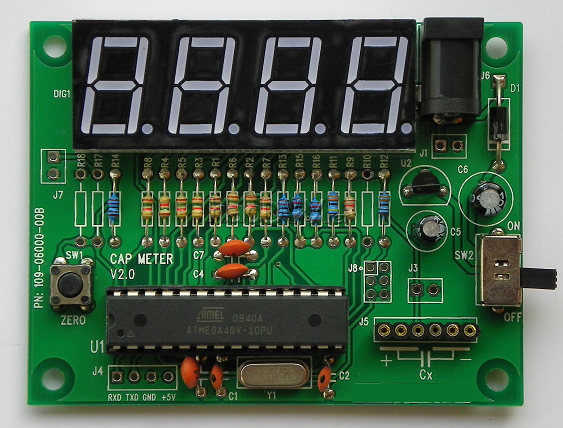

电容测量计实物展示：

噔噔凳，教你DIY电容测量计

电容测量计参数如下：

大约1%的准确率。不需要校准。

测量范围:1 pf - 500μf

自动选择测量范围

归零法可用

实时读取串行输出的测量值

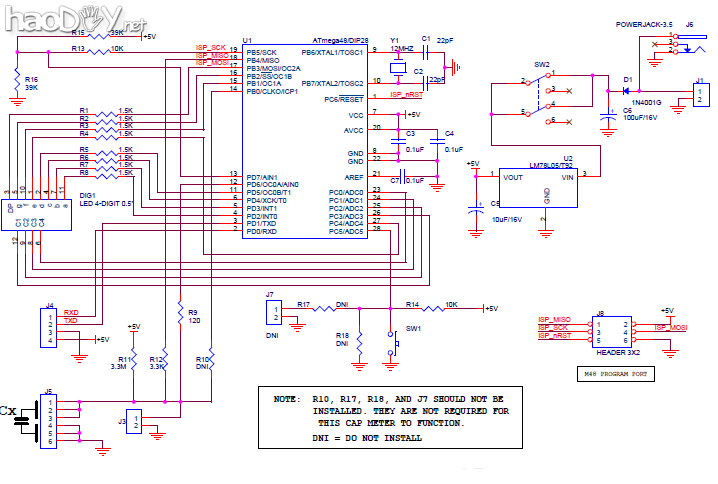

电容测量计电路截图：

噔噔凳，教你DIY电容测量计
