胆调频收音头制作之——壁虎

时间:2017-09-24 22:05来源:www.crystalradio.cn 作者:oldwood_hmgh 点击: 次
胆调频收音头制作之——壁虎 ,矿石收音机论坛
这个收音头是用我设计的三件套板制作的（http://www.crystalradio.cn/thread-934691-1-1.html），其电路与特点以前我的帖子里已经公布，这里只说说结构设计的一些考虑。

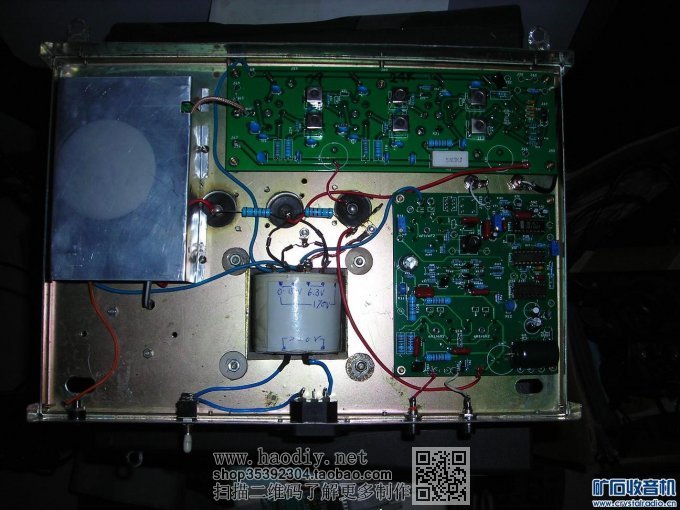

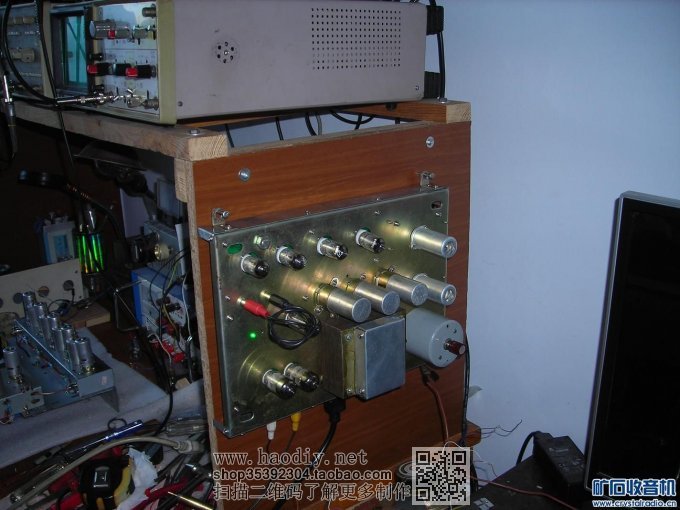

桌面是宝贵的，不能让一个傻大的胆调频收音头占据桌面，于是把三块板上超高的电解电容都移动到底版上面，电源变压器卧装在底板上，这样底版的折脚可以控制在3厘米高之内，面板上元件高度也比较一致，整机高度比较小，我把它挂在墙上使用，故称为“壁虎”。为了挂起来使用顺手，电源和各信号插口以及调谐旋钮都与平常平放使用的机器位置不同，面板上做了两个莲花插口，分别是复合立体声输出和解码板输入，用双头莲花插头连接起来，拔掉这个莲花插头，收音头和解码板都可以单独使用。
胆调频收音头制作之——壁虎胆调频收音头制作之——壁虎
