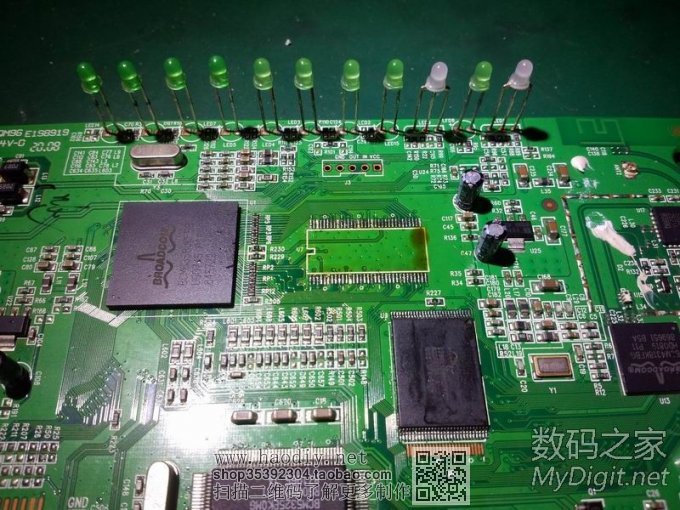

事情起因： 早段时间朋友送了个大亚的DB120给我。到手试机，不启动。经过检查，是DDR内存坏了，由于是路由玩家，手上配件基本都有，马上换了64M内存，正常启动了。修好后就放着一边吃尘了！前晚，闲得蛋痛没事做。于是想起了DB120是可以用二颗2颗8位颗粒叠焊成128M内存的！而8位的64M颗粒手上也有，越想就越手痒。于是就开搞起来了。不多说，上图！叠焊方法论坛有人发过，有兴趣的请自行搜索，这里就不发了！ 之前不开机时的图：

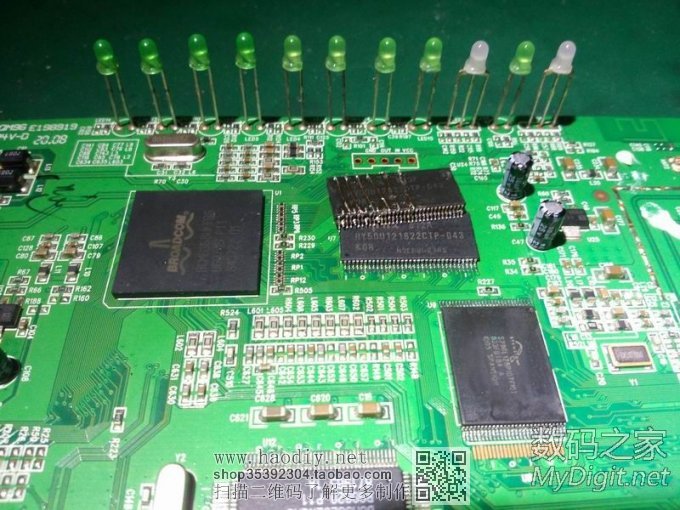

换好64M内存和128M叠好的合照（叠焊时忘记拍照了，另外拍图时叠焊有三处错了，最后上机时不启动检查修正了！）
拆掉原来换好的64M颗粒

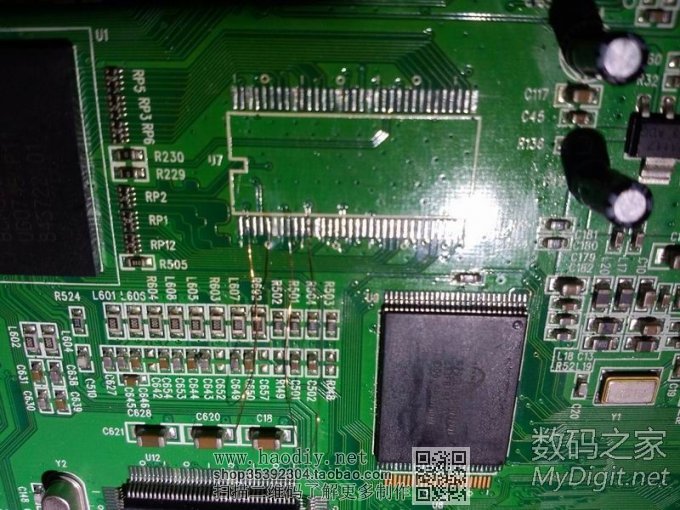

清理焊盘和处理飞线

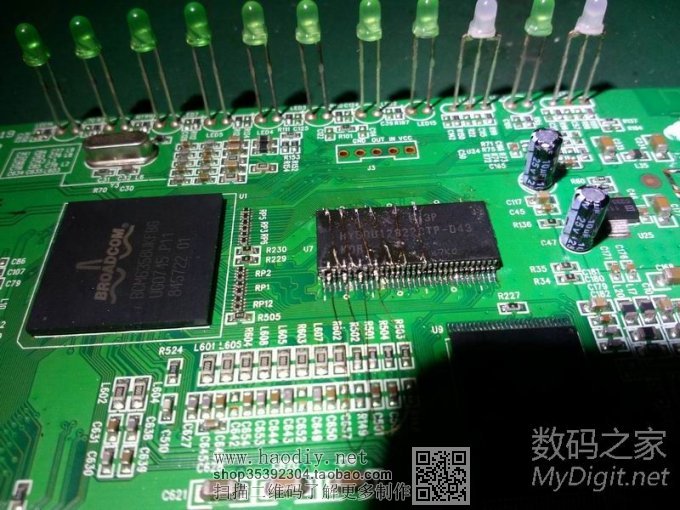

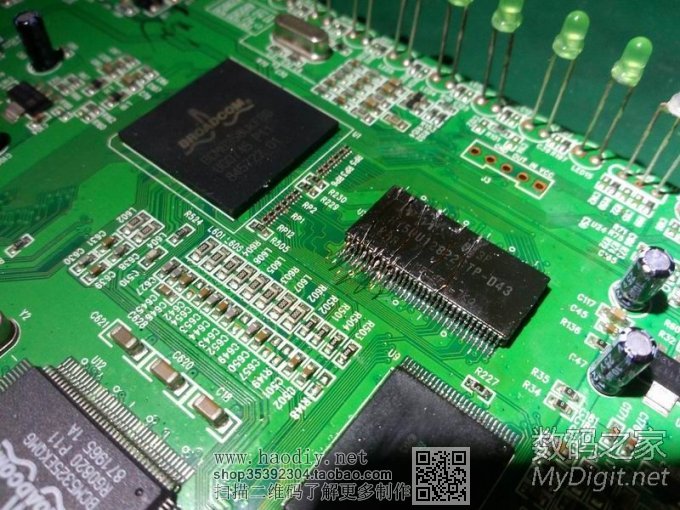

把叠焊的颗粒焊上（此时颗粒叠焊有三根线是错的！）

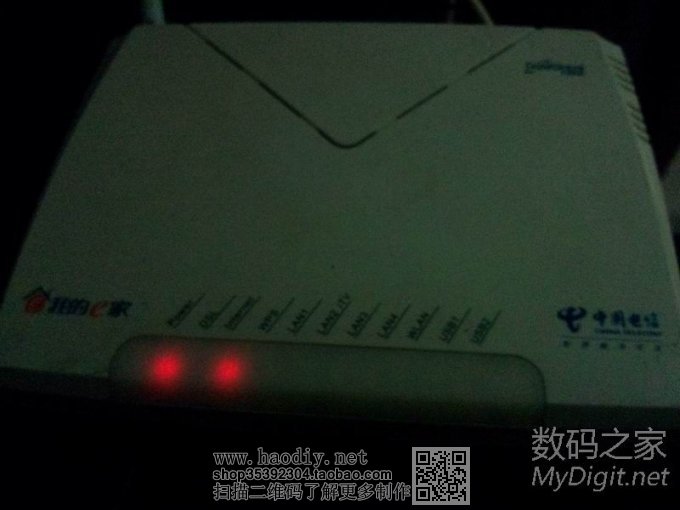

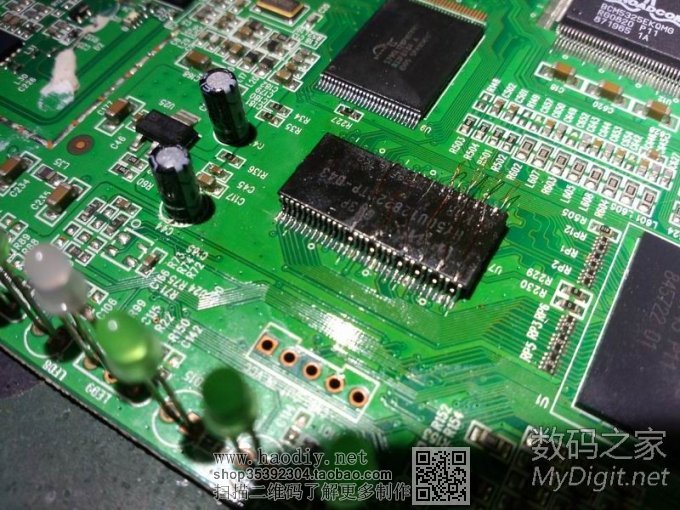

至此第一次叠焊完成，上电试机不启动，这双红灯~~于是找原因，发现是颗粒叠焊时数错脚导致有三根线飞错了！汗~~~~ 修正后再次焊上~完美启动！

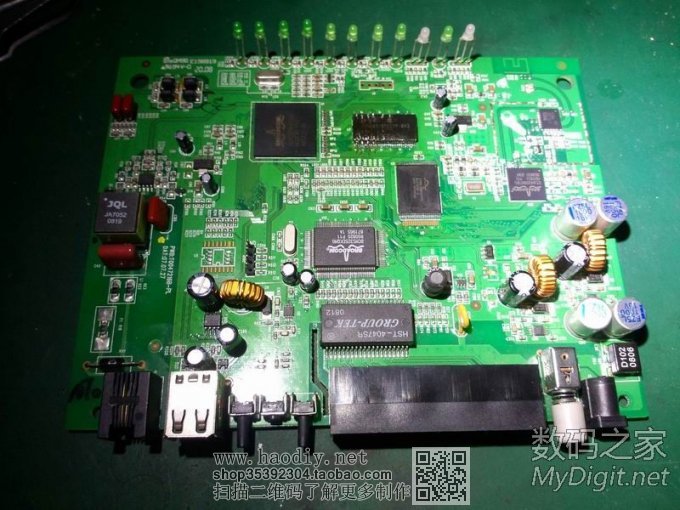

最后因为蛋痛无聊。把缺的电容全了。发个图：

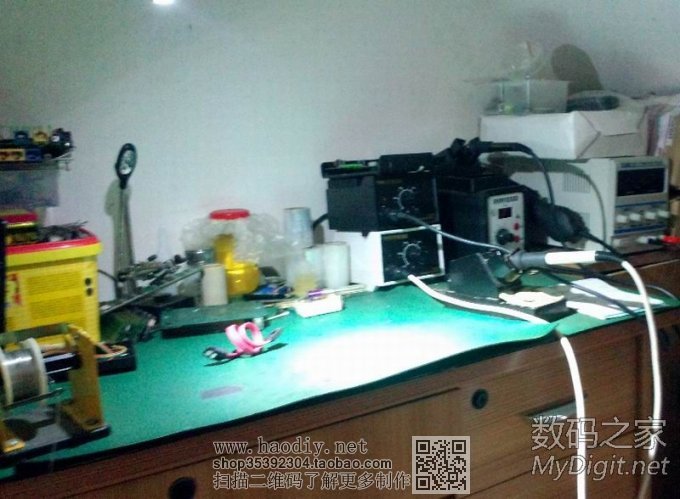

最最后，发发作案环境吧。东西太乱，不喜勿喷。

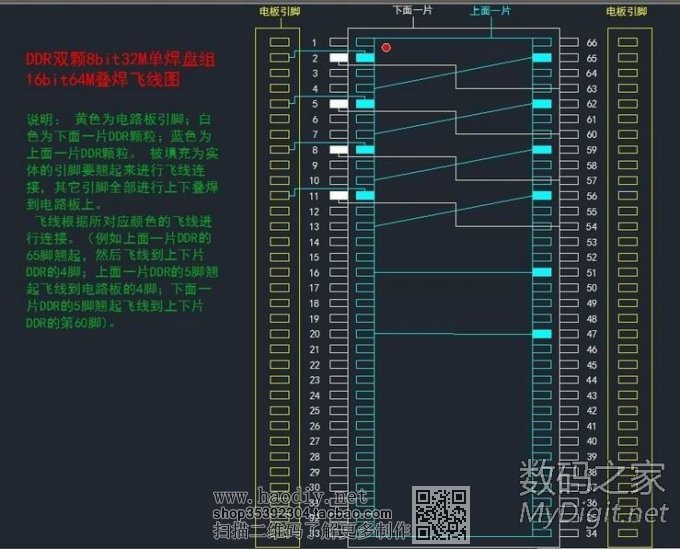

谢谢围观！终~~~~~ 应坛友要求，发上叠焊教程图。图是转发的，如有侵权，请联系我删除！谢谢

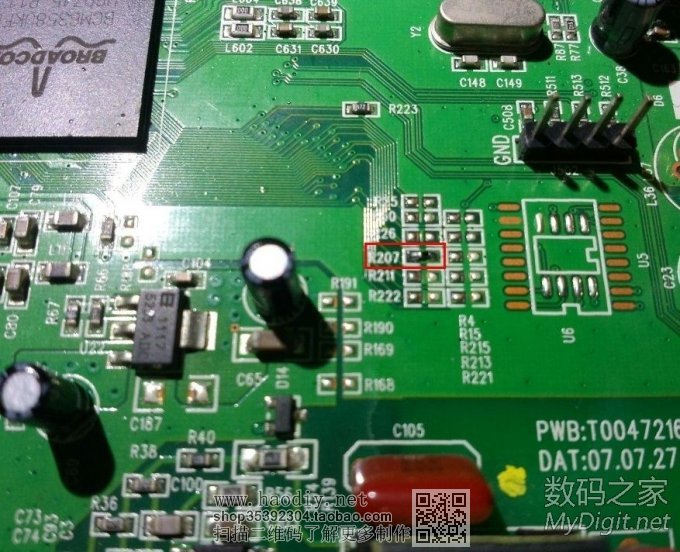

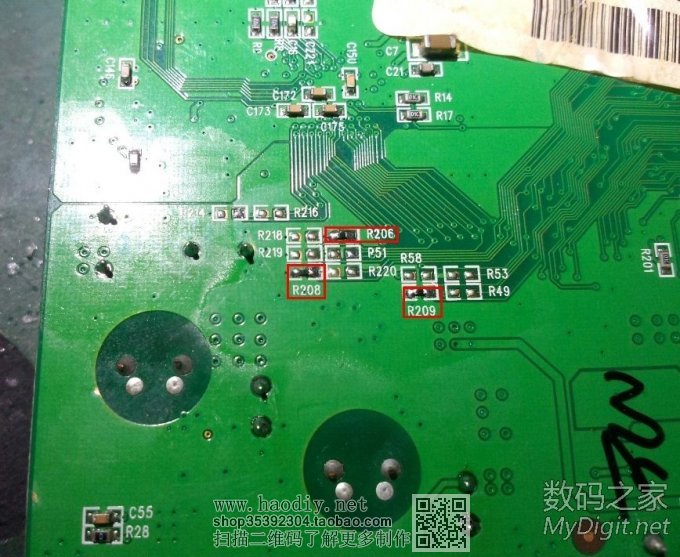

今晚没事，再次更新CPU加电阻超频。要修改的地方有4个，R206(在板子背面)、R207(在板子正面)、R208和R209(在板子背面)，要求的电阻是4.7K，手上只有0402的电阻，将就用了！请看图：

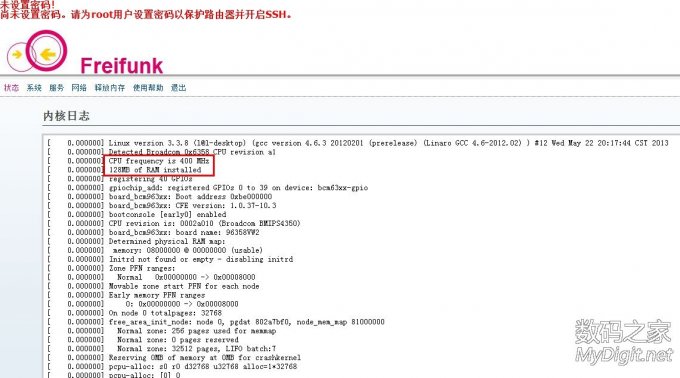

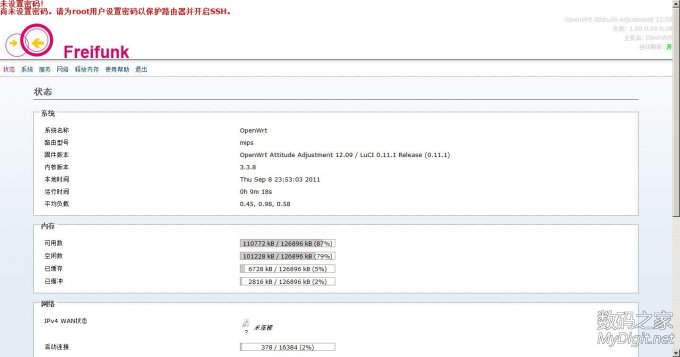

补好电阻后就是上电开机了，正常启动，发下日志的图：

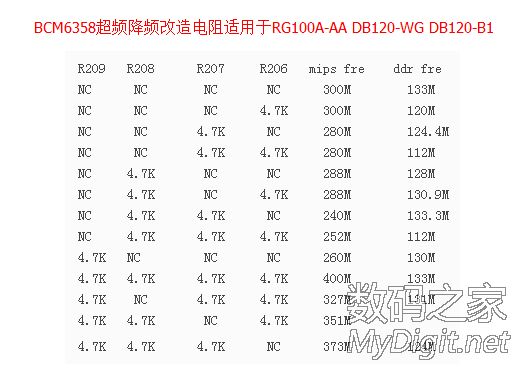

最后发上超频定义表：
今晚暂时就折腾到这里了。各位看官晚安~
