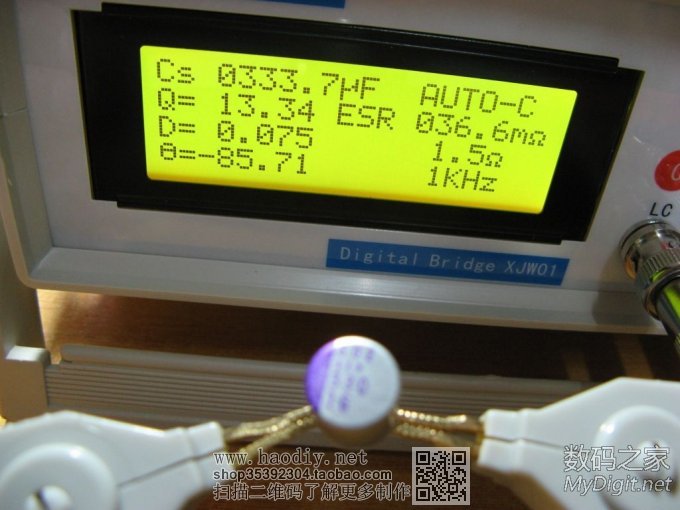

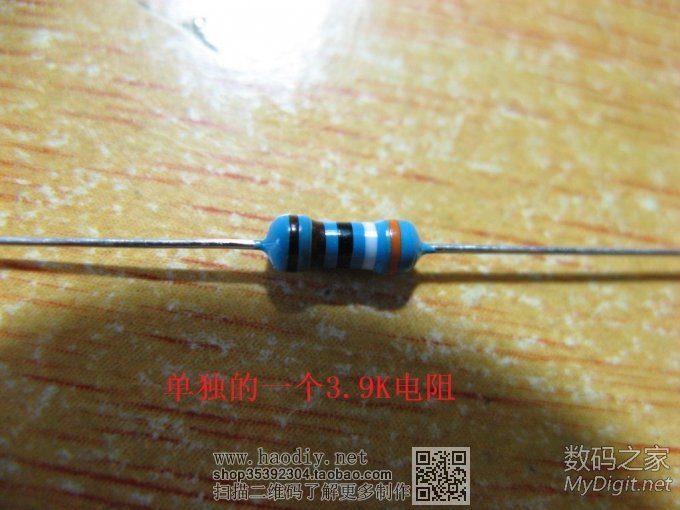

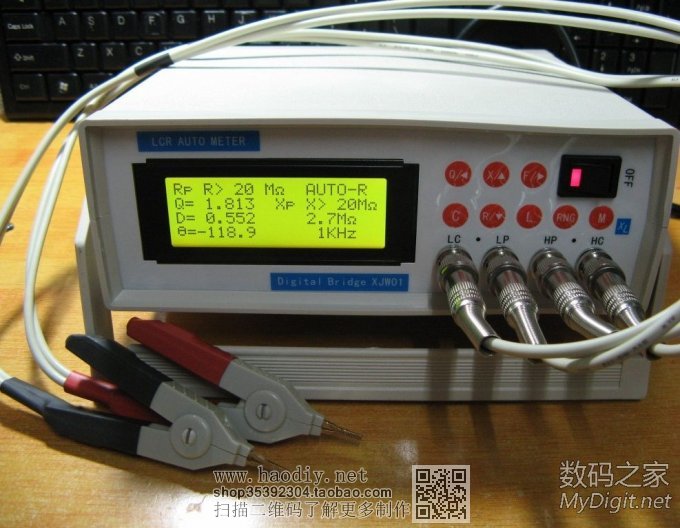

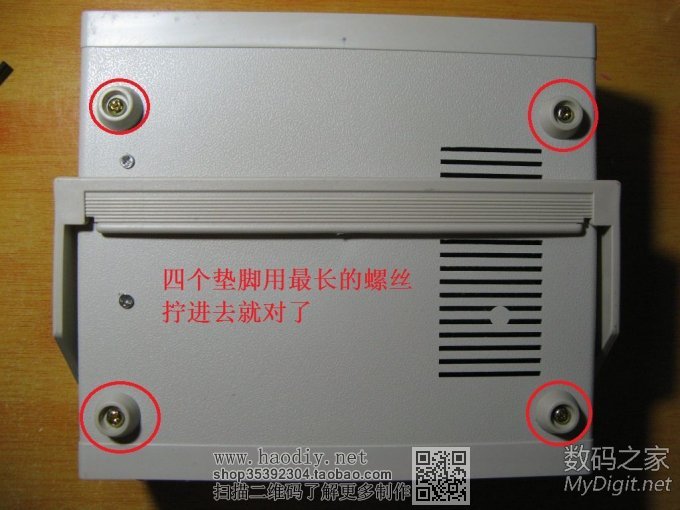

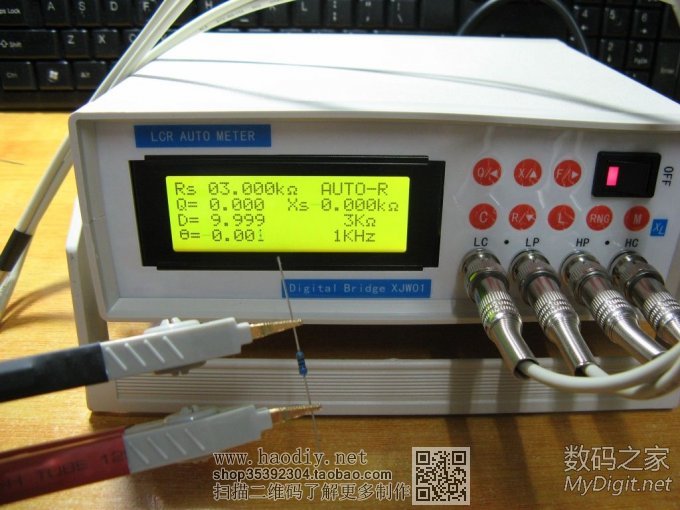

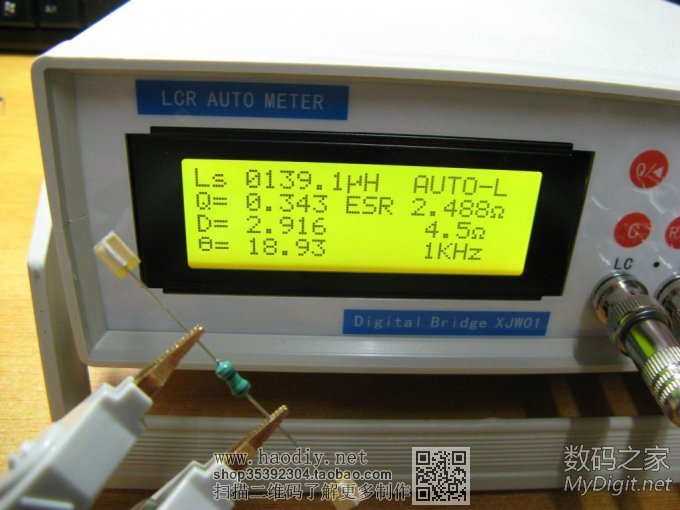

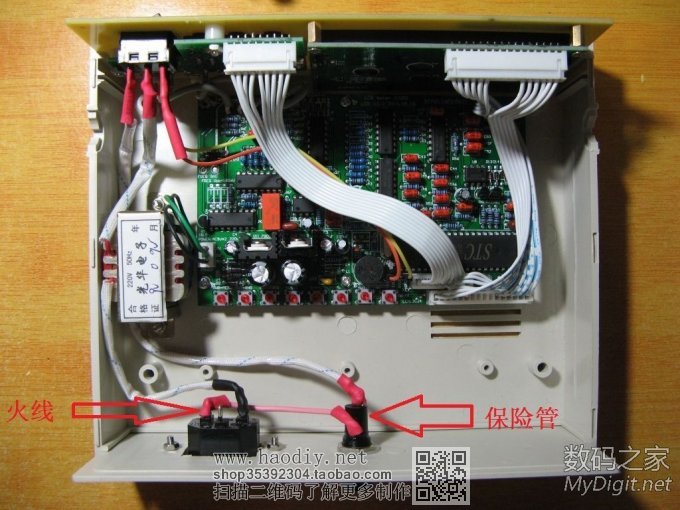

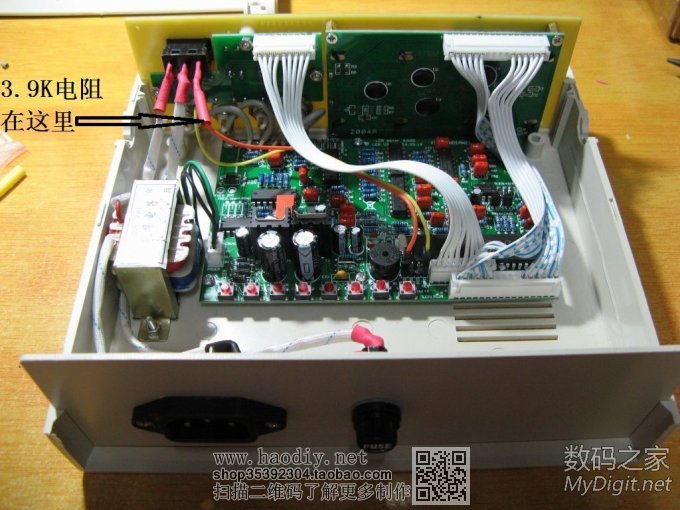

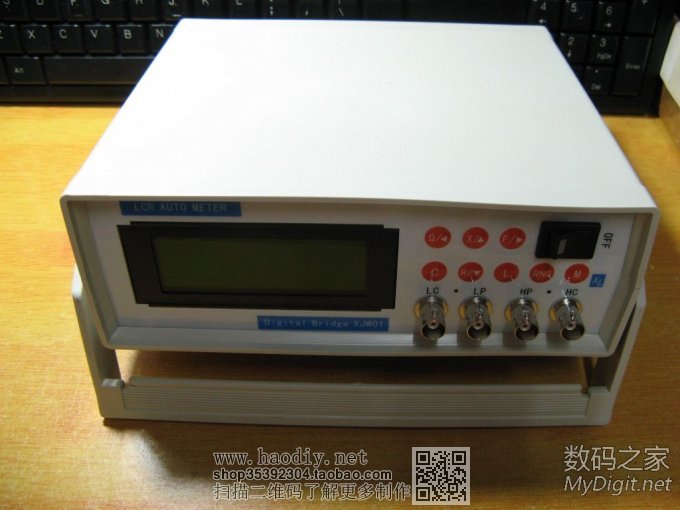

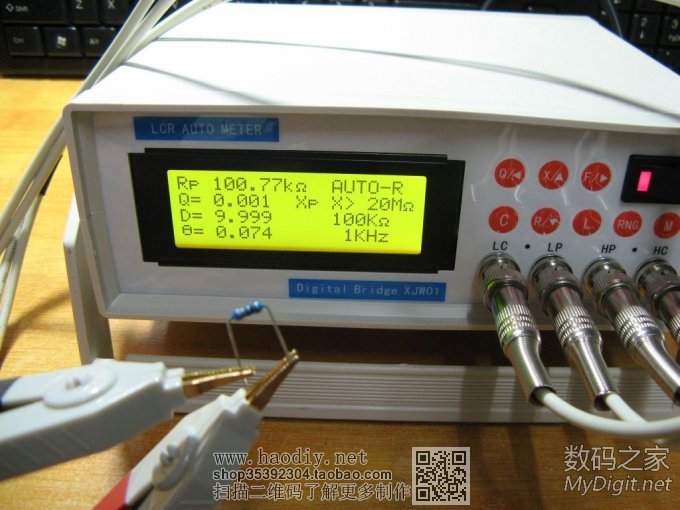

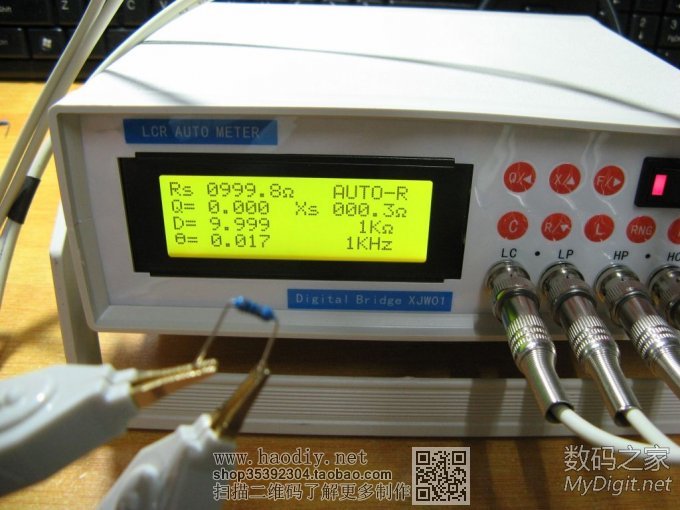

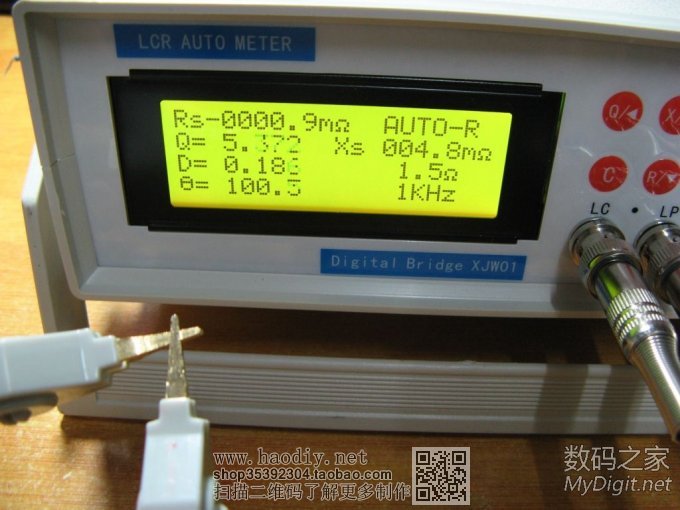

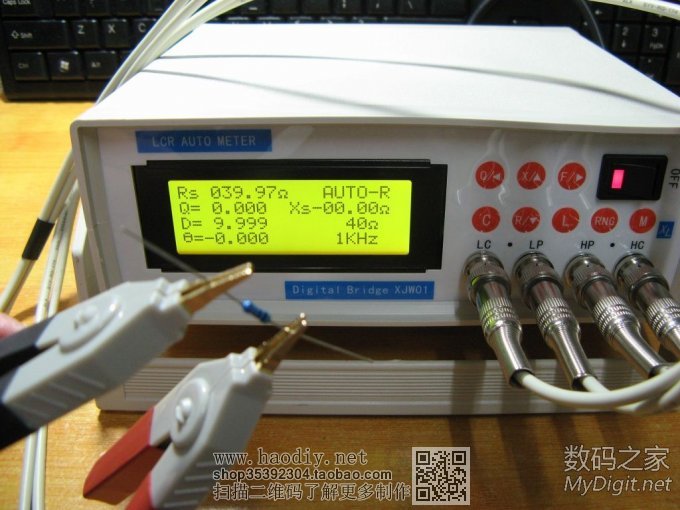

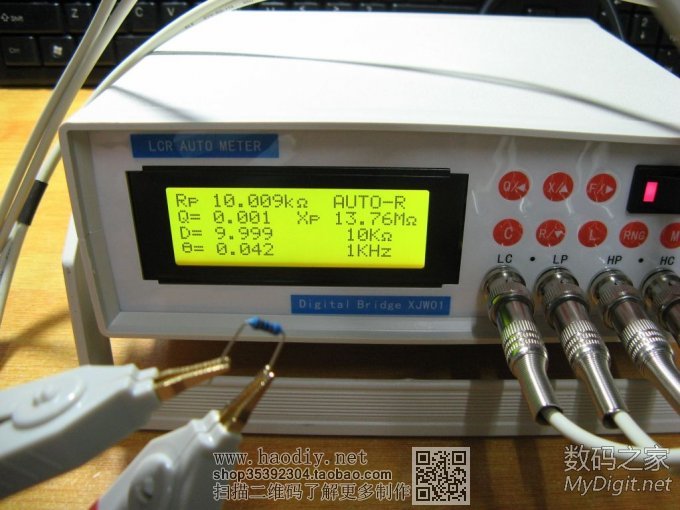

27、安装好显示屏后的前面板，显示屏上的保护膜还没揭掉，电源开关上的LED在通电后会发出玫红色的光芒   28、这个单独的3.9K的色环电阻（不是6个0.1％精密电阻包里的）要焊接到电源开关的LED＋引脚上，用于保护LED防止过流  29、把西瓜瓤都放进西瓜皮里，焊接好电源线，套好黄腊管，把所有的焊接接头按极性分类，都用红、黑两色热缩管保护，防止漏电和短路。前面的3.9K电阻焊接在图中指示的那根红色热缩管中（LED＋极），注意LED与主板连接的杜邦线的线序（就算接反了也应该不会烧掉LED）。 图中红、黑的热缩管是我自己的存货，卖家送的统统都是黄_色的，没用上  。 30、换个角度看下，底壳上为9v变压器准备的安装孔事先卖家已经打好了，直接安装即可。注意保险管要接在L（火线上）才能起到应有的保护作用。主板上的白色排线都有防呆接口，不会被插反的，放心大胆的做好了  31、把上壳和支撑都安装到底壳上，然后把底壳上的4个垫脚用套件里最长的螺丝拧好，同时上壳和支撑也就固定好了，主机到这里就安装完成～  32、主机安装好了，看着像那么回事！哈哈～  33、我小心翼翼的插上电源线，接好开尔文夹，哆哆嗦嗦的打开电源……LED灯亮了，屏幕也亮了，居然没有烟花和爆竹的声音～～哈哈哈哈，一切都好有木有！！  先弄个随机带的0.1％精度的3K电阻，测试一下看看～精度正常  34、再换个0.1％精度的40R的看看～～精度正常  35、再换个0.1％精度的100K的看看～～这个貌似精度有点问题，超差了，手里没有其他种类的高精密电阻，不知道是电阻的问题，还是电桥的问题？但愿是这个破电阻的问题吧  36、再换个0.1％精度的10K的看看～～这个精度正常  37、再换个0.1％精度的1K的看看～精度继续正常  38、弄个16v 330uf的固态电容看看怎么样，1KHz下，容量333.7，ESR=36.6毫欧，终于可以看到电容的ESR了，开心有木有啊～～～有木有！！  39、再弄个10%精度的150uH色环电感看看，精度正常，再也不用拿着电感不知道多少亨了，开心有木有啊～～～！！  40、开尔文夹短路的内阻。  41、看着自己DIY好的数字电桥，仰天长笑，开心～～～～有木有！！！！！
