爆改墙壁插座。。。

时间:2017-08-02 16:30来源:数码之家 作者:suhaiyuan 点击:
撸来一个这货 结果5V电源板子很不靠谱,见上帖:http://bbs.mydigit.cn/read.php?tid=2061942 钱都花了怎能让它吃灰?本来已经处理了一下又装好了,但是不行还得拆 高低压距离很近的地方已经用硅胶做了处理 红框处还把输出铜箔部分切除以加宽高低压距离,蓝框

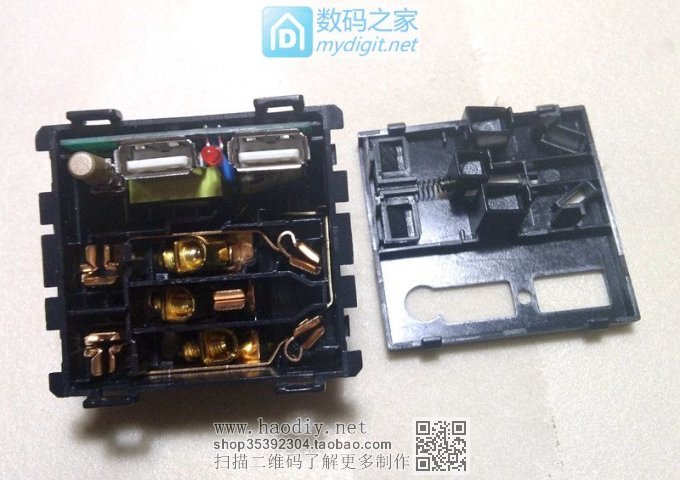

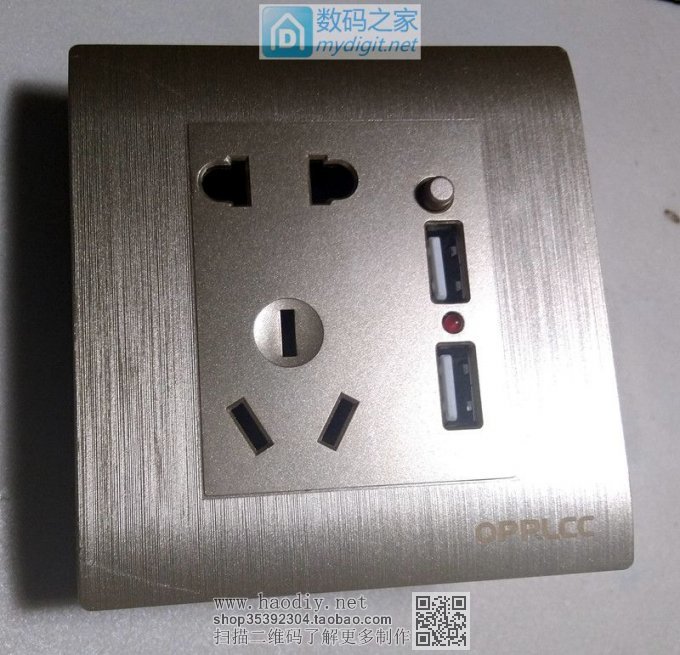

撸来一个这货
爆改墙壁插座。。。

结果5V电源板子很不靠谱,见上帖:
http://bbs.mydigit.cn/read.php?tid=2061942

钱都花了怎能让它吃灰?

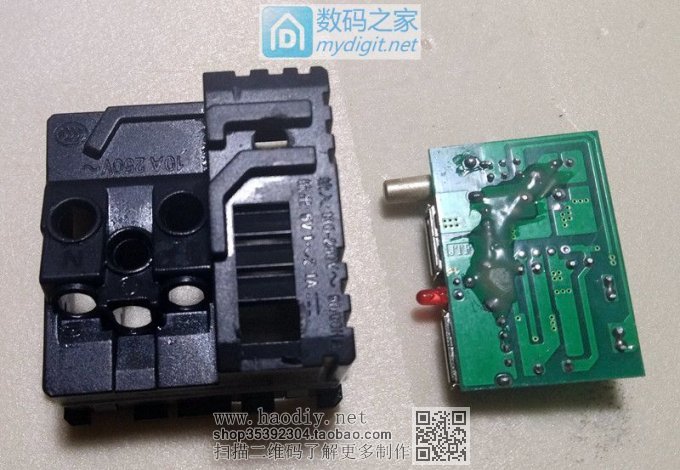

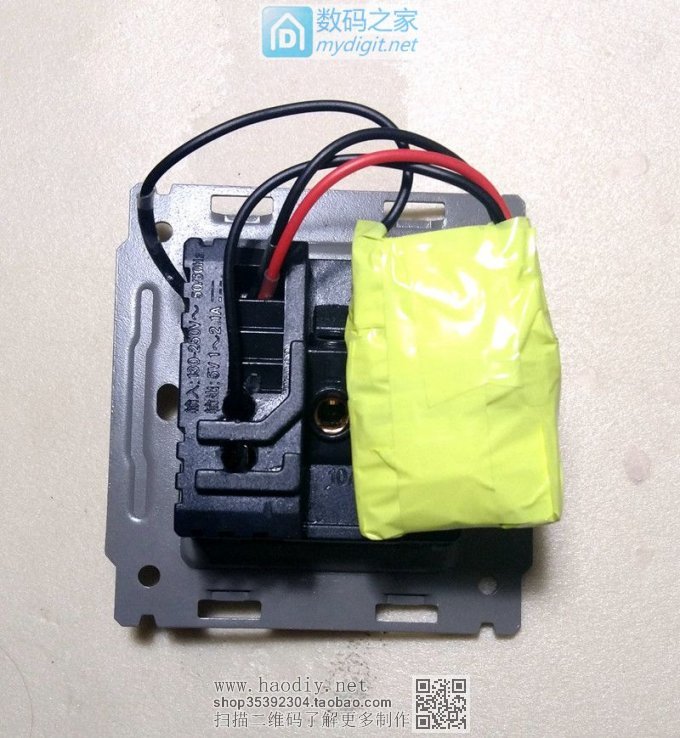

本来已经处理了一下又装好了,但是不行还得拆爆改墙壁插座。。。
爆改墙壁插座。。。

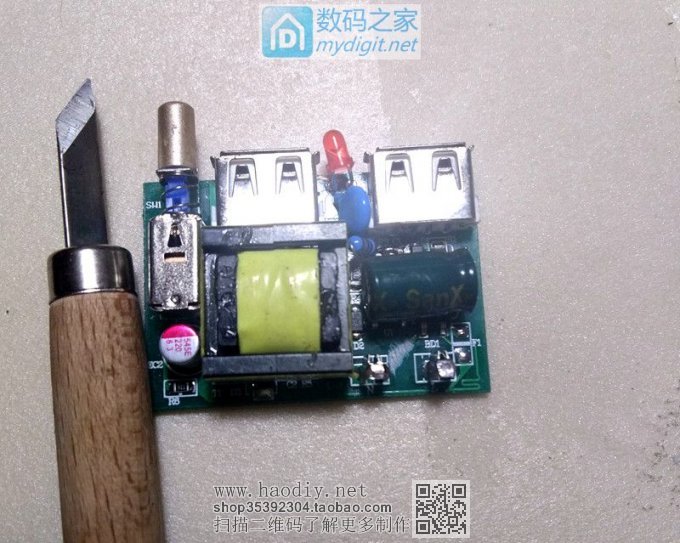

高低压距离很近的地方已经用硅胶做了处理
爆改墙壁插座。。。

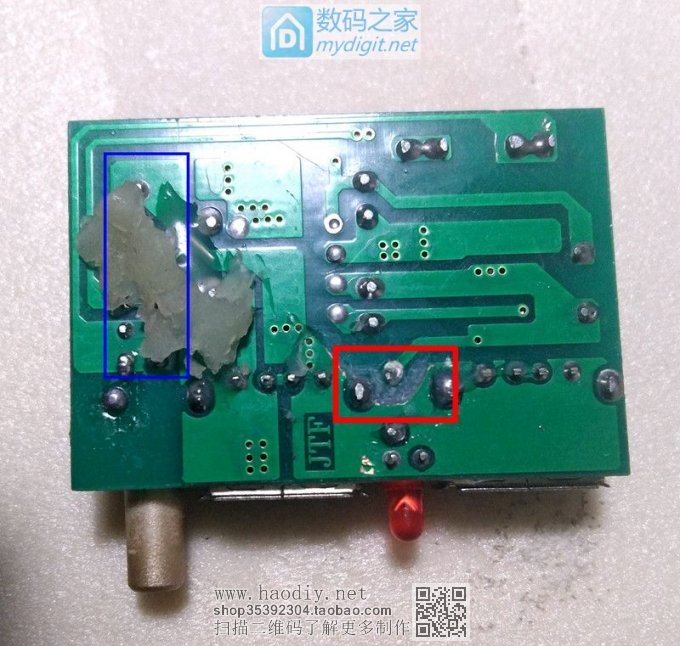

红框处还把输出铜箔部分切除以加宽高低压距离,
蓝框处电源输入开关和输出地也距离很近,涂硅胶了。
爆改墙壁插座。。。

这样高低压危险倒是不要紧了,
问题是这板子2A输出时变压器和电解电容十分烫,
用来给具有2A充电能力的手机充电心里怕怕的赶脚很难消除啊。。。爆改墙壁插座。。。爆改墙壁插座。。。爆改墙壁插座。。。

好,不说这破板了

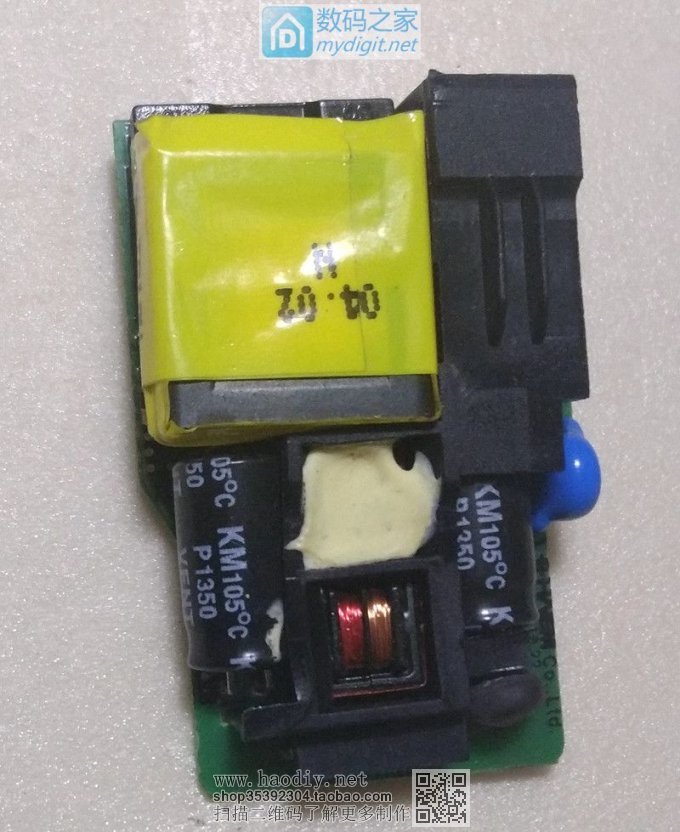

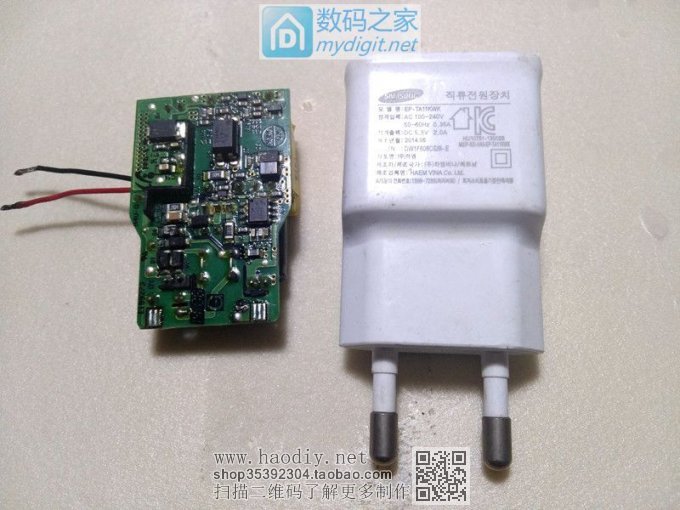

来个2.5元的棒子货。
这货不用多说。。。爆改墙壁插座。。。
爆改墙壁插座。。。
正面
爆改墙壁插座。。。

本来想装壳里好些,后来发现带着两条腿插头太长放不进去。。。
其实把两条腿剪了就可以了,但我后来又让它裸奔了爆改墙壁插座。。。
爆改墙壁插座。。。

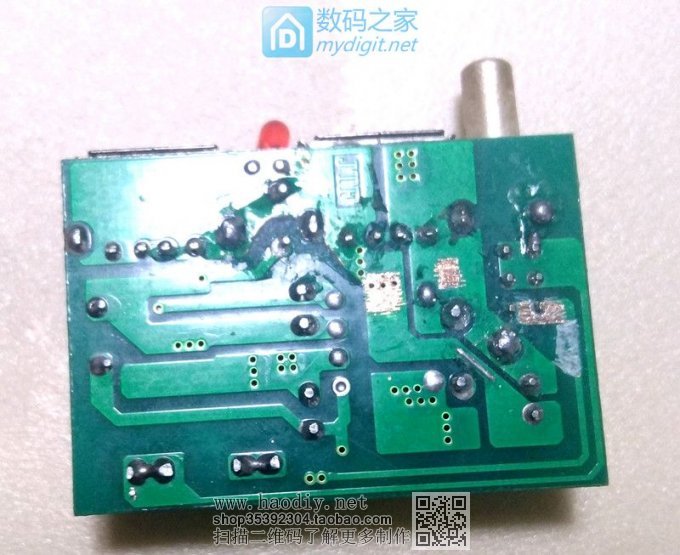

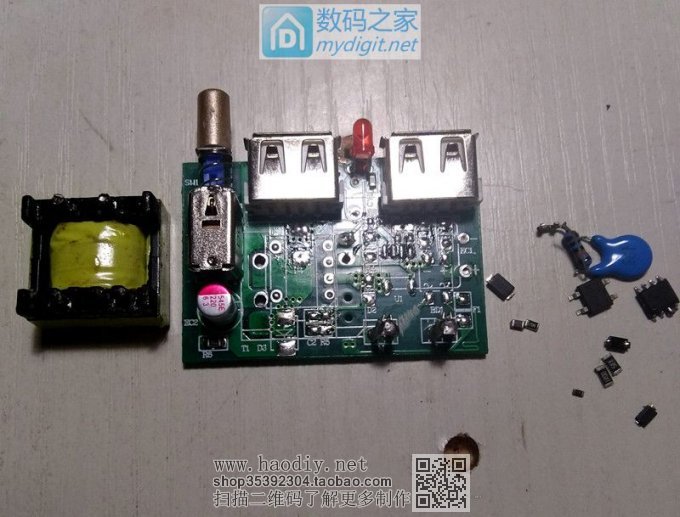

原来板子该切断的走线切断
爆改墙壁插座。。。
爆改墙壁插座。。。

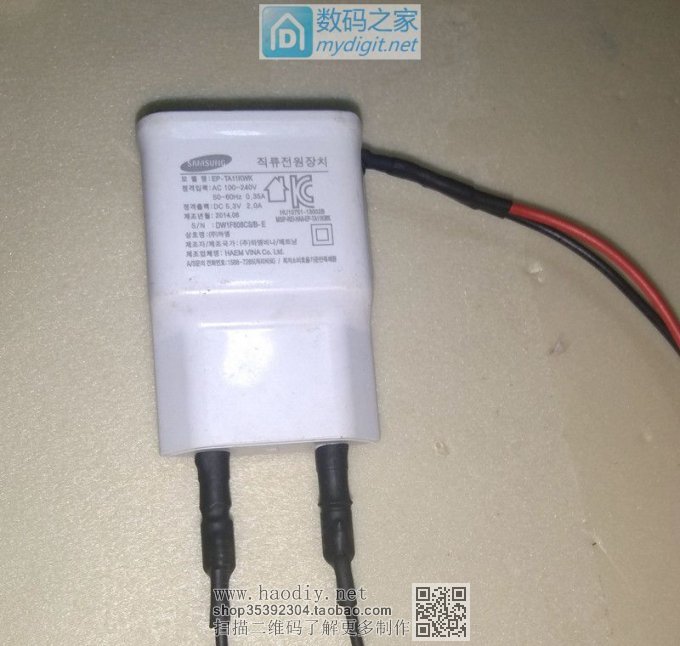

NND,索性来个绝的吧爆改墙壁插座。。。
爆改墙壁插座。。。

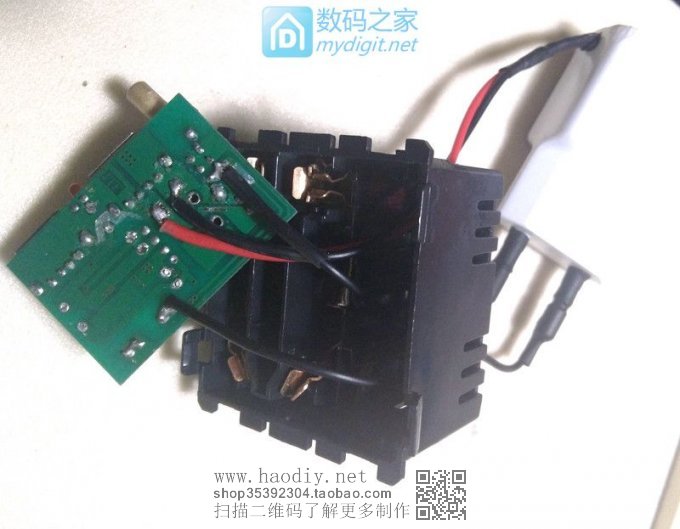

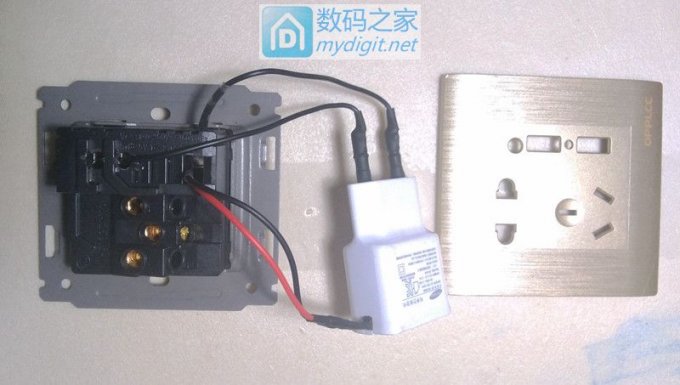

接线
爆改墙壁插座。。。

爆改墙壁插座。。。

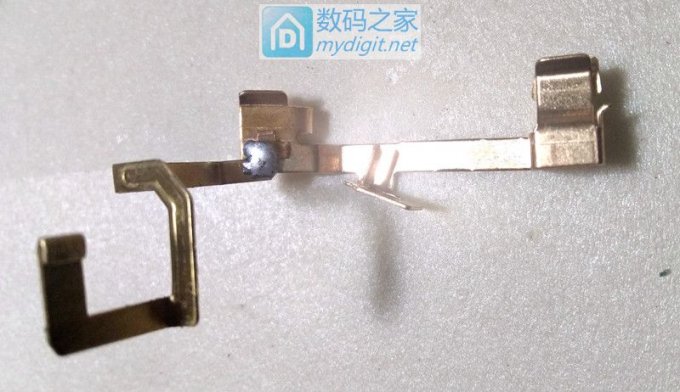

里面卡接的两条铜条为了避免以后接触不良。。。
爆改墙壁插座。。。

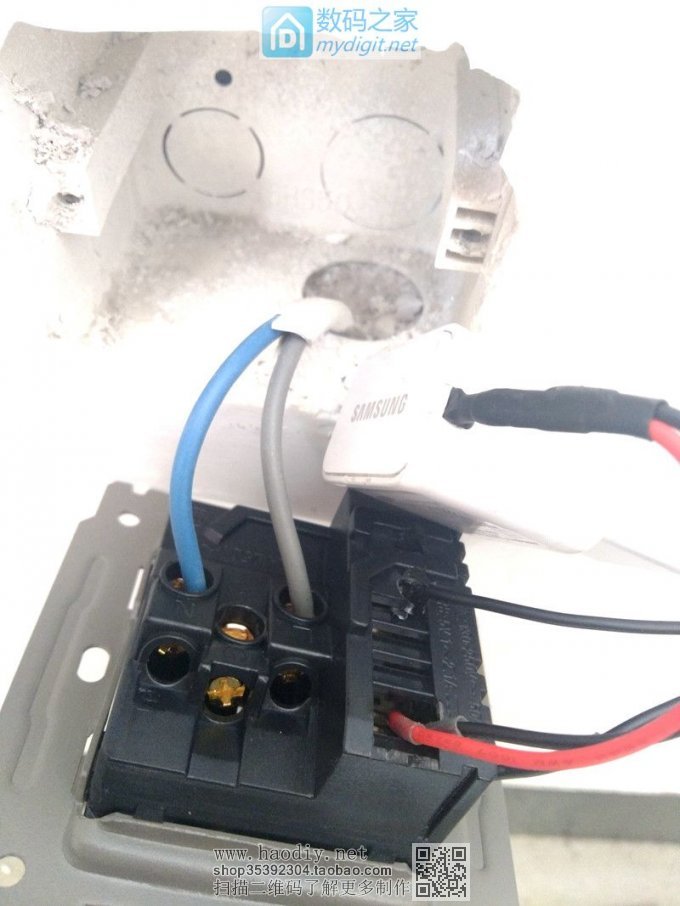

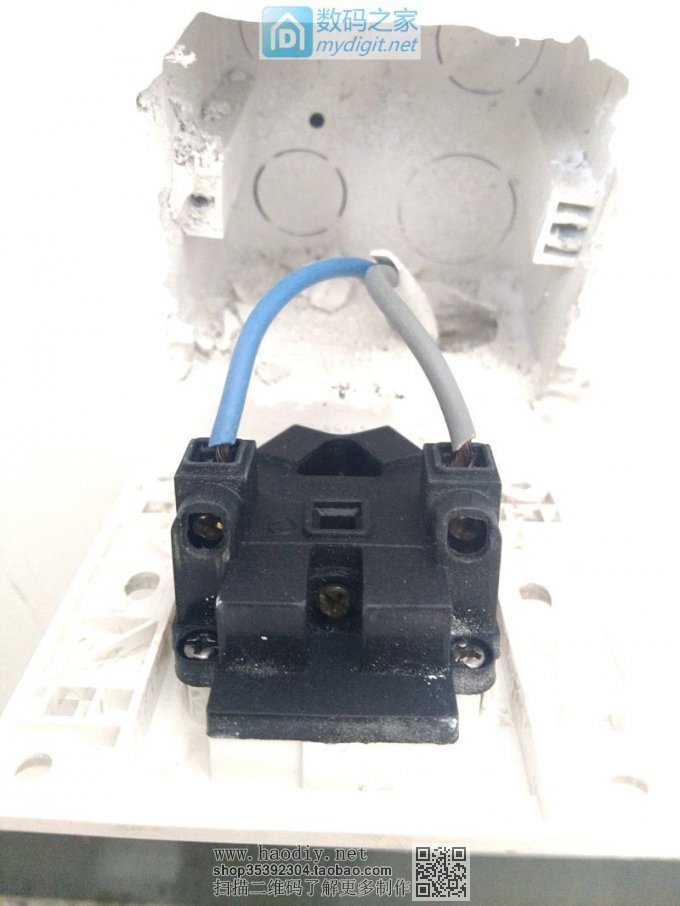

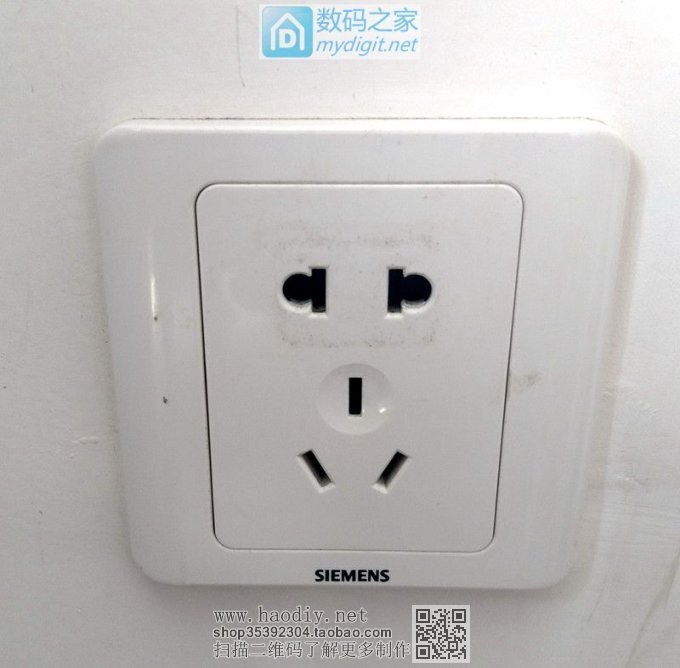

拆下原来的床头插座
爆改墙壁插座。。。

爆改墙壁插座。。。



结果就是前面说的,外壳带着插头太长放不进去,
又返工一次,不在细表。
爆改墙壁插座。。。


改成裸奔。。。
爆改墙壁插座。。。

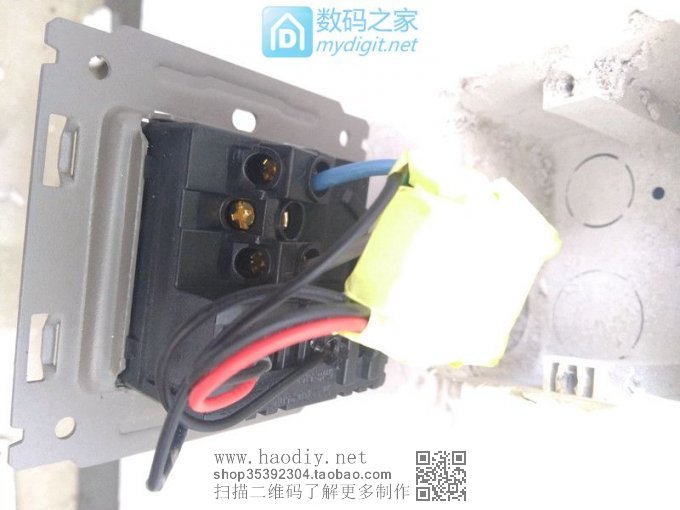

这下十分宽松的放进暗盒了
爆改墙壁插座。。。

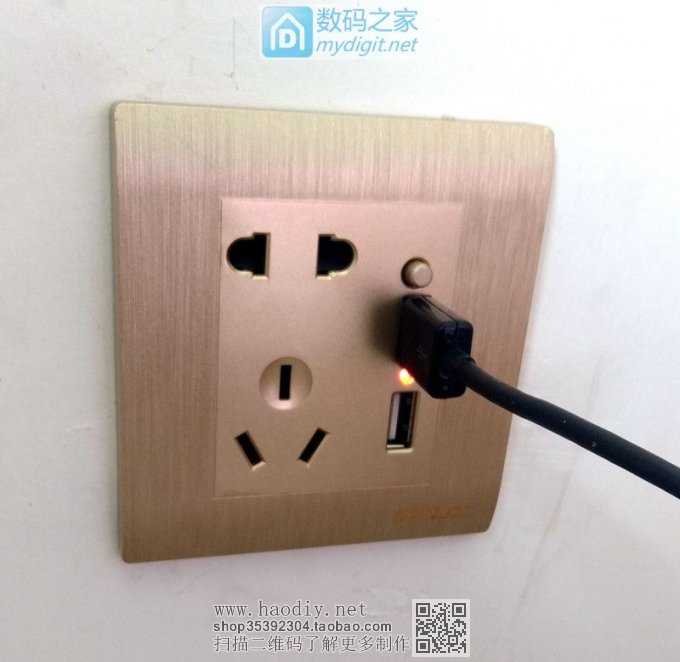

在床头给手机补电心里踏实多了爆改墙壁插座。。。
爆改墙壁插座。。。




谢谢观看,下次见爆改墙壁插座。。。
