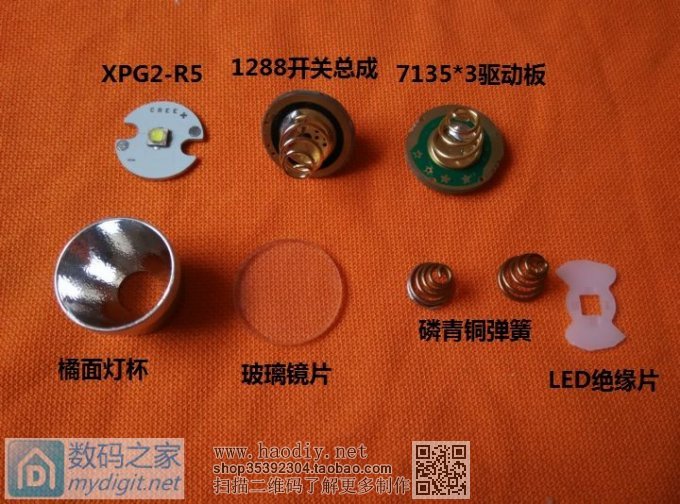

自从论坛魅色小直出世以来就手痒痒的，一直想仿造一把，无耐问论坛没有套件提供兑换，淘宝也找了许久，不过最后找到了但是不能同一家买齐，只能分两家买了，除了防水圈没购，感觉没必要了，反正用时注意下就行了，运费都可以多一个套件了哎！买了套件有段时间了，一直吃灰，最近有时间折腾起，到今天刚好做完！手上没有样品，找的资料基本上都是图片，而且论坛迄今为止没有一个魅色小直的完整拆解，看样学样，基本上都是看样子一点一点计算的，加工难度太大了，包括计算尺寸和加工，还有前后端有几个内外螺纹，那薄双面车牙厚真的是太薄了，而且用铜的材料比较软，过程可谓是要小心再小心，一不注意就破，也不是说一次性能做好，中间也很曲折，修修改改是不可避免的！！！ 1.网上找的配件终于找齐了，配置按论坛小直找的，具体要这些参数尺寸才能DIY！！！
2.AK-47A驱动板，板子外径φ17mm，整版厚度3.3mm，pcb板厚度1.7mm

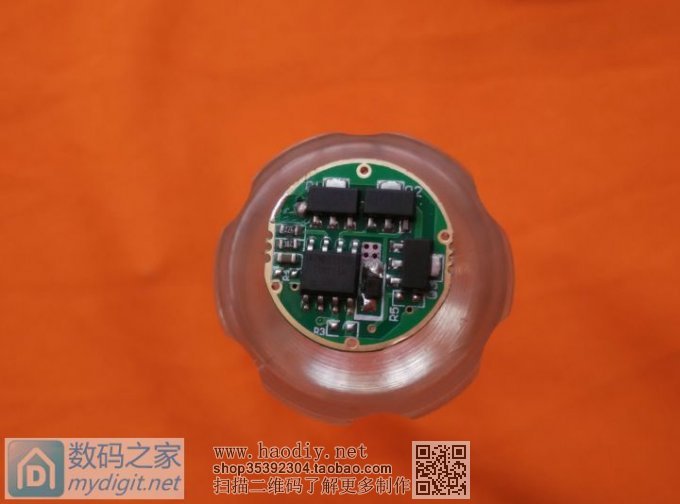

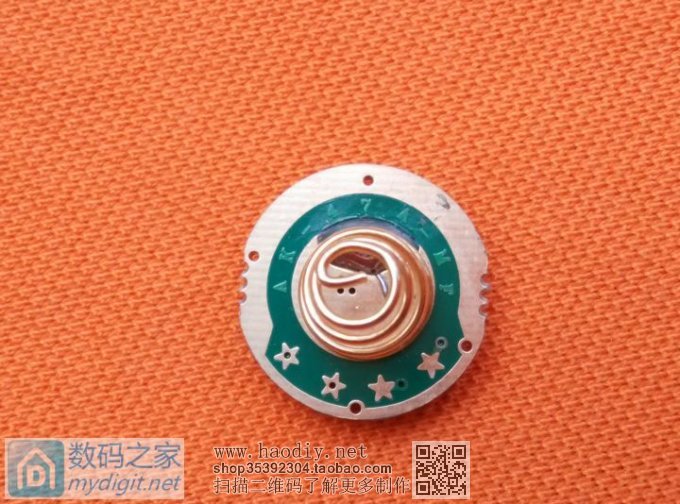

3.驱动板背面 7135*3
4.CREE XP-G2 R5灯珠

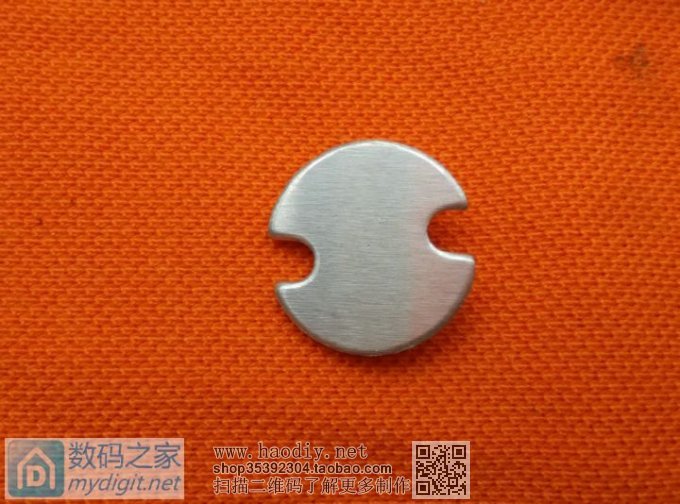

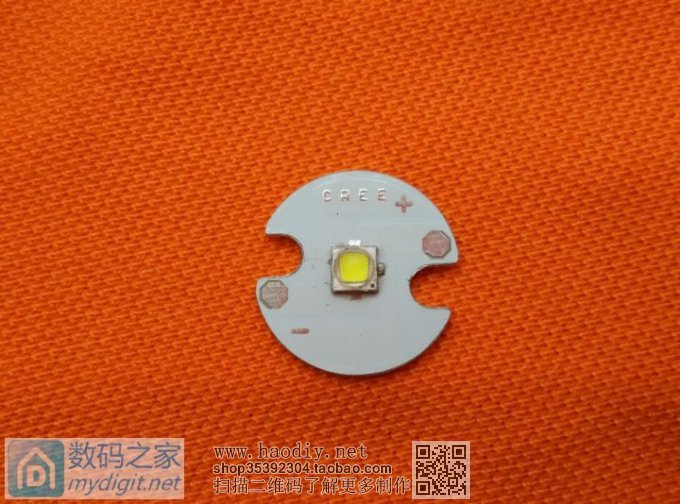

5.灯珠铝基板 ，外径φ15.9mm，厚度1.2mm

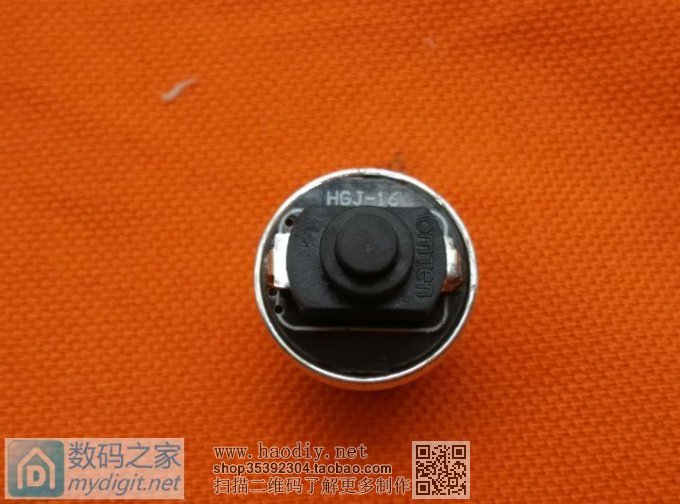

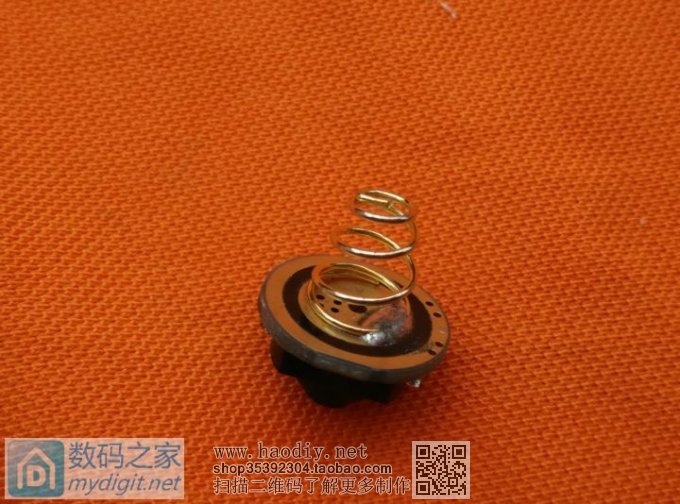

6.1288开关总成，镀金弹簧，比较硬做负极用（大径9mm，小径5mm），外径16mm，板厚1.2mm
7.开关背面按钮，黑色塑料有三圈圆的外径尺寸分别是φ12mm，φ7mm，φ4.5mm台阶尺寸对应分别是4.2mm,2mm,1.5mm。

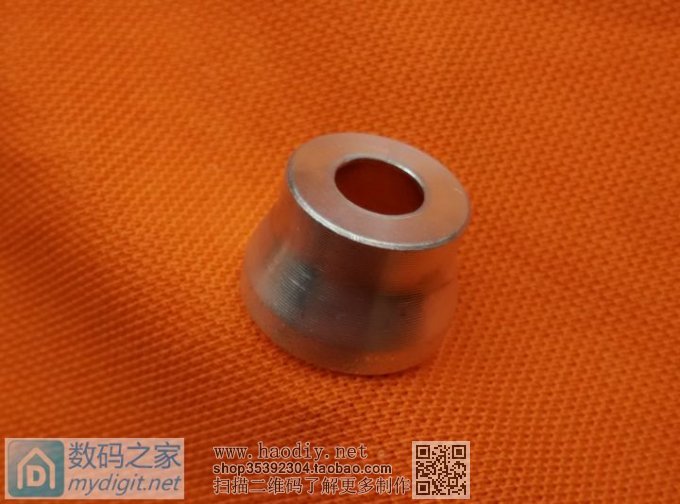

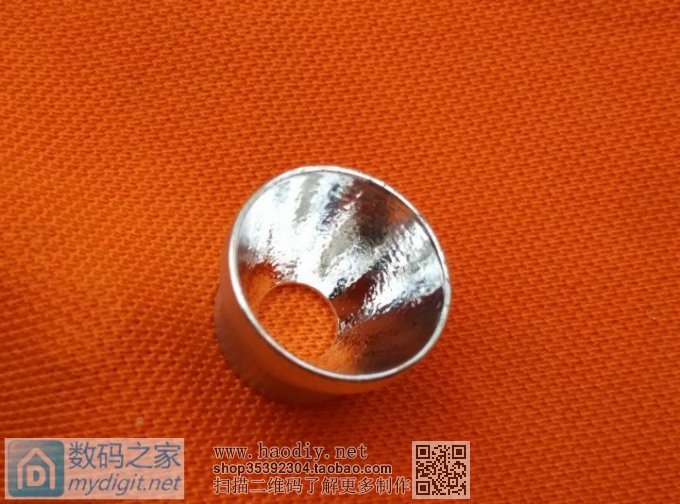

8.橘面光杯，外径尺寸φ17.8mm
9.灯杯高度是11.8mm

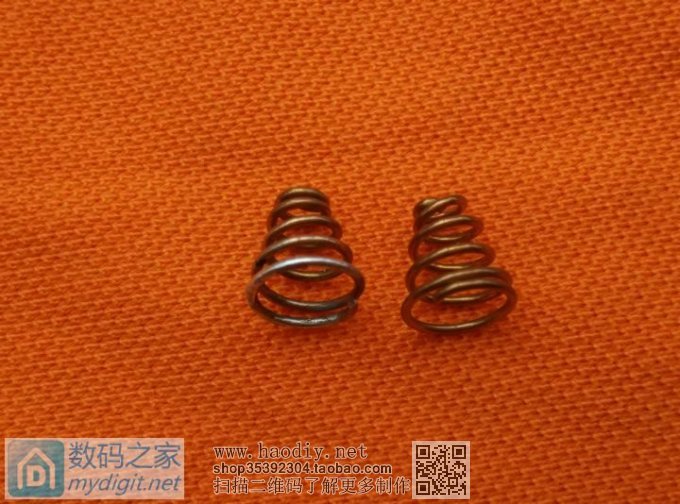

10.磷青铜弹簧，正极驱动板那等一下要换掉，自带的弹簧比较高，也比较硬，原因小直空间限制。

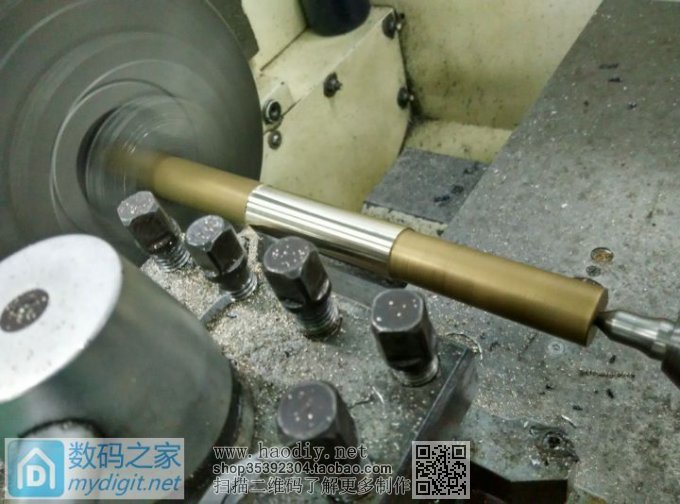

11.下面DIY开始，先做电池仓，找根铜棒车外圆！！直径车至21mm，小直是20mm，铜的比较软就预留1mm吧！

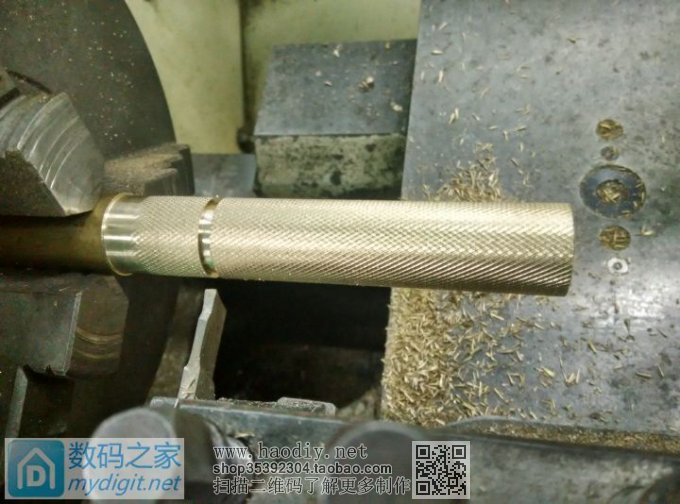

12.外圆车好后把前面一节切掉（不切也行），免得滚花太长变形太厉害，后准备滚花。

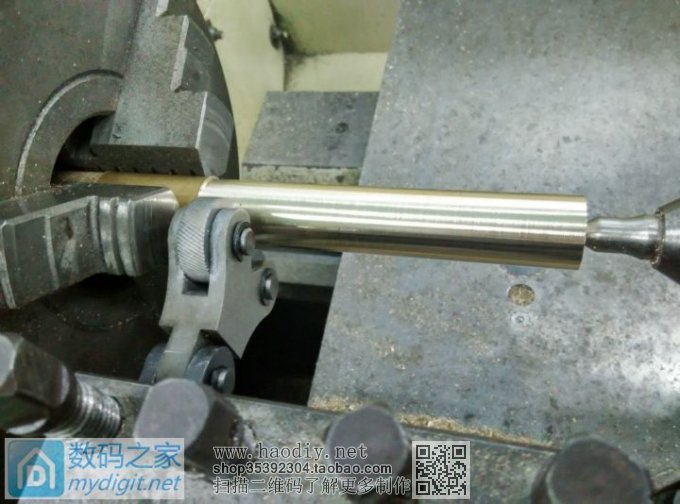

13.滚花，长度先130mm，粗略估计一下电池仓80mm+镜头仓12mm+切刀位。

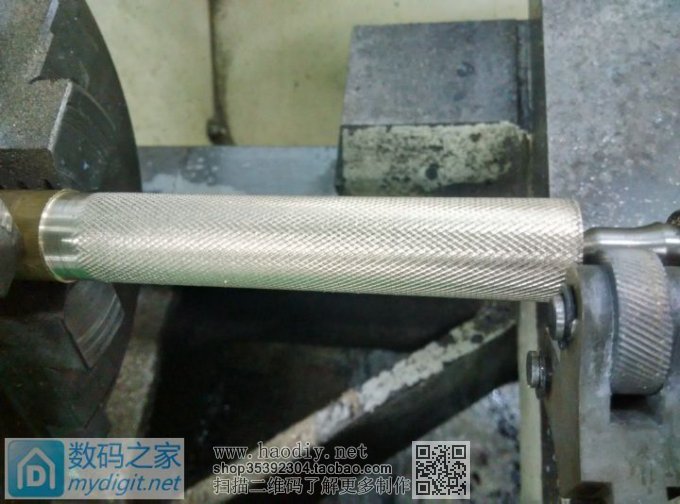

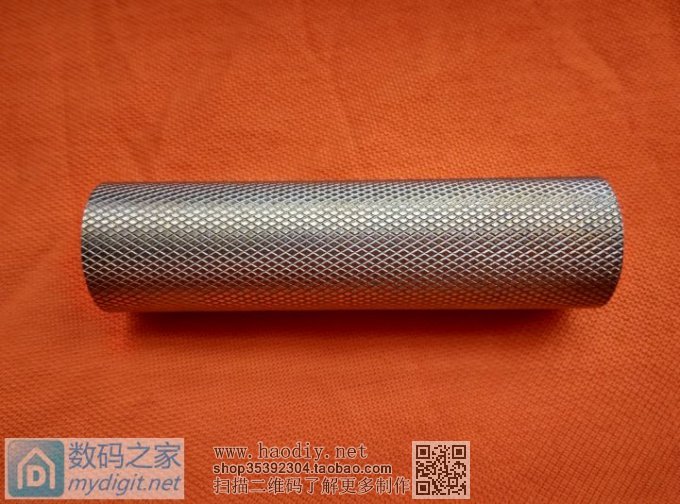

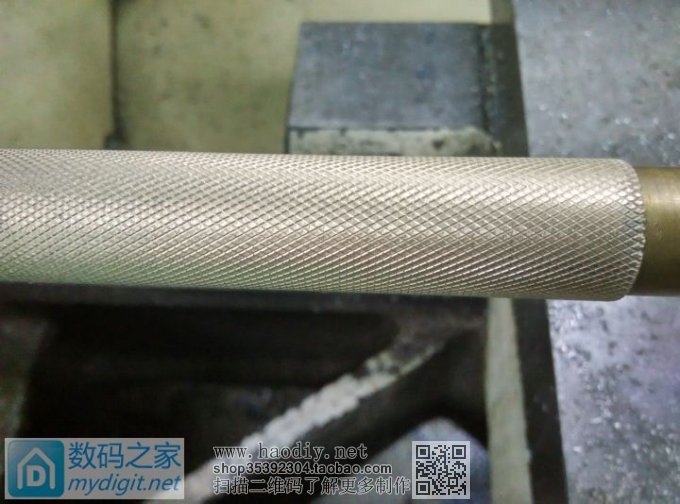

14.滚花完成后的效果图！

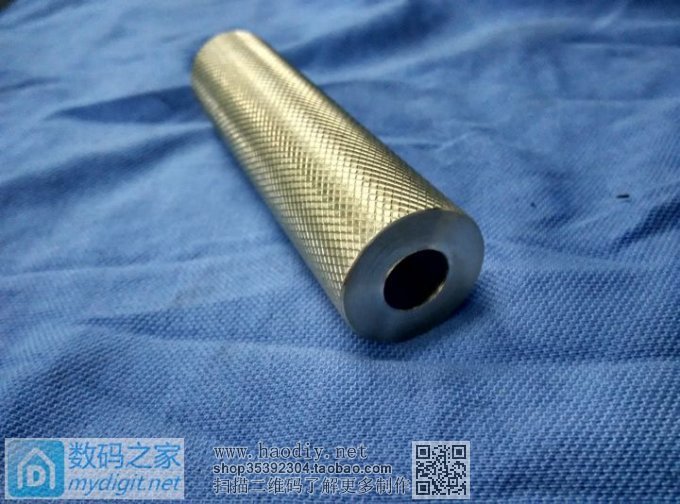

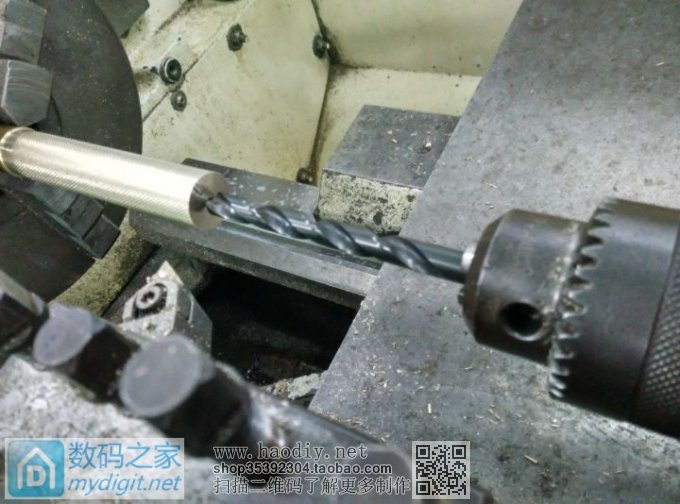

15.接下来先找随便钻一孔，长度钻个100mm左右，电池仓长度够用就行的。
16.车间找了半天没找到18或者19mnm的钻头，先切下来，只能上线割了！
17.切下来未完成电池仓的样子。

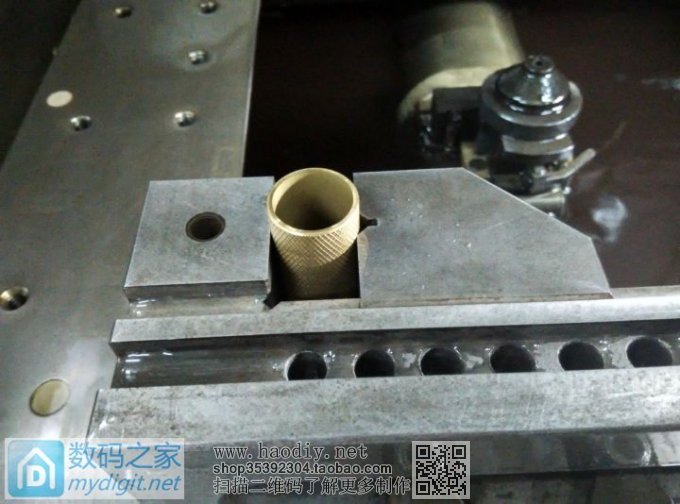

18.上线割割个φ18.4的孔。18650电池按理说是18mm的，手上有几个拆机的都是快到18.2mm了，加上会变形，单边让位10丝安全点。

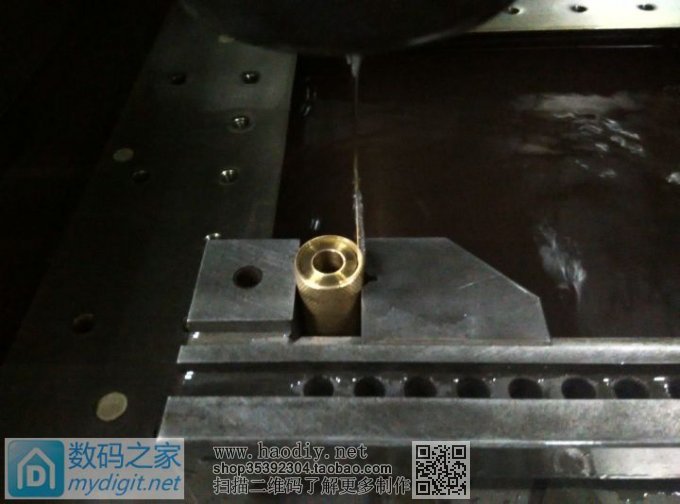

19.割完拿掉料头。

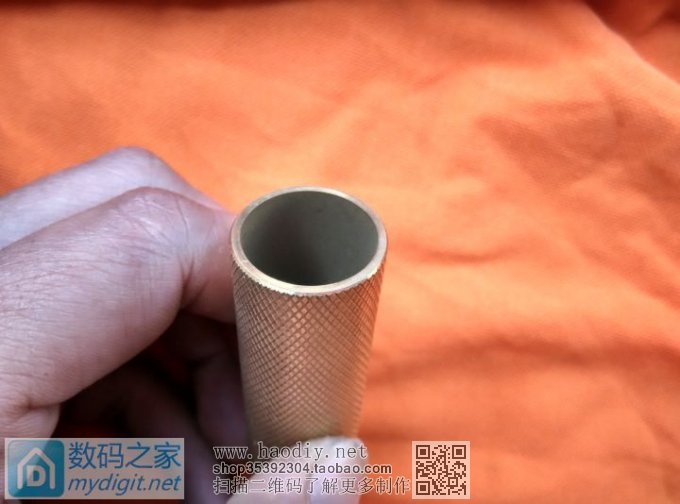

20.电池仓内孔割完后的效果！！

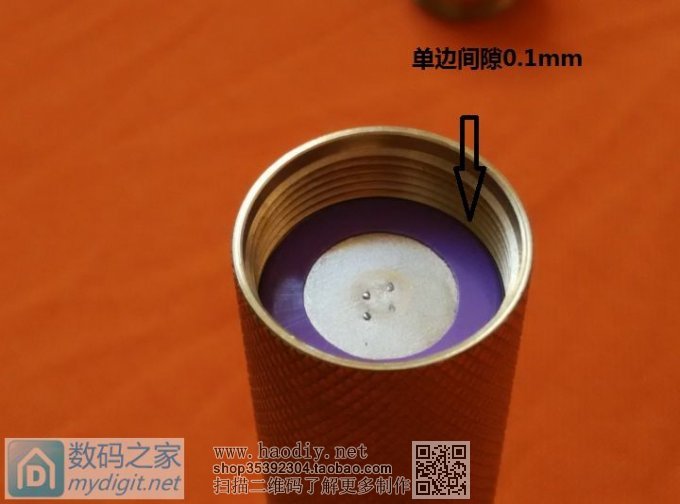

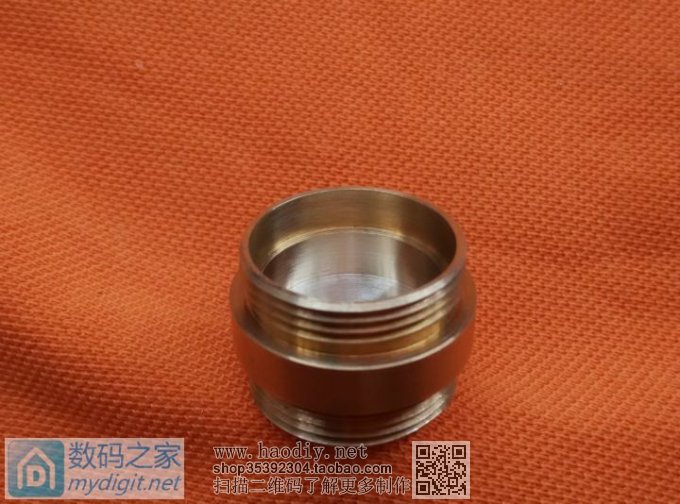

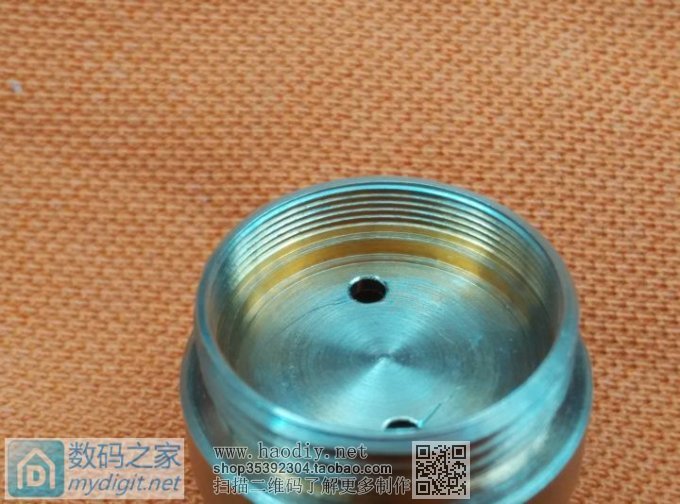

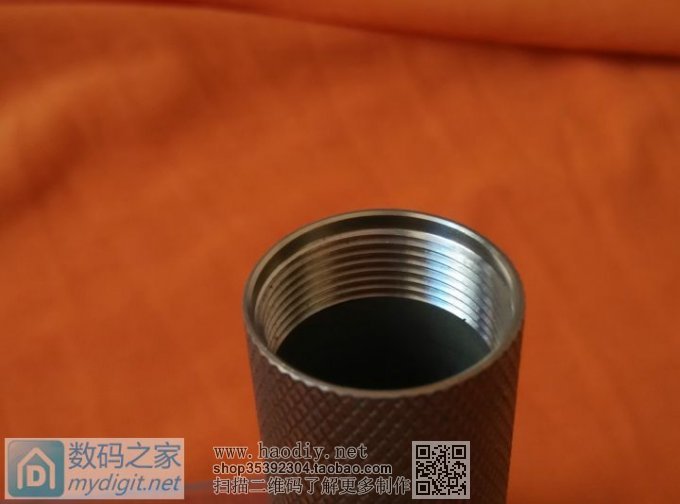

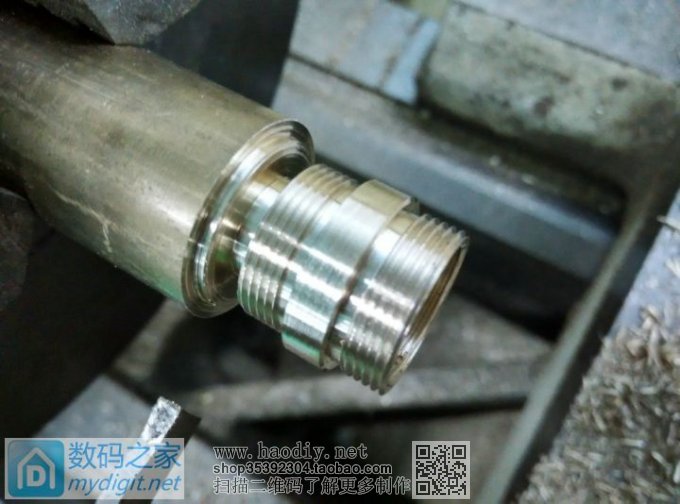

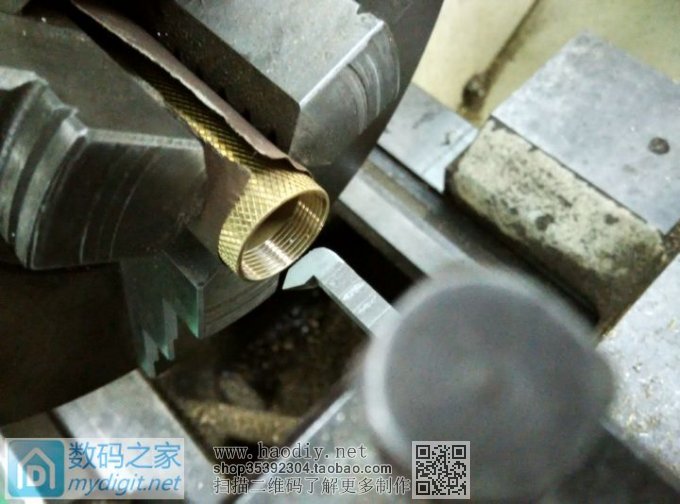

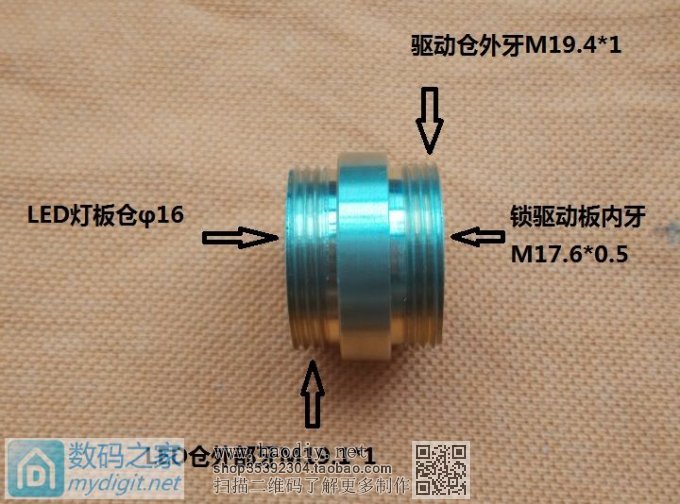

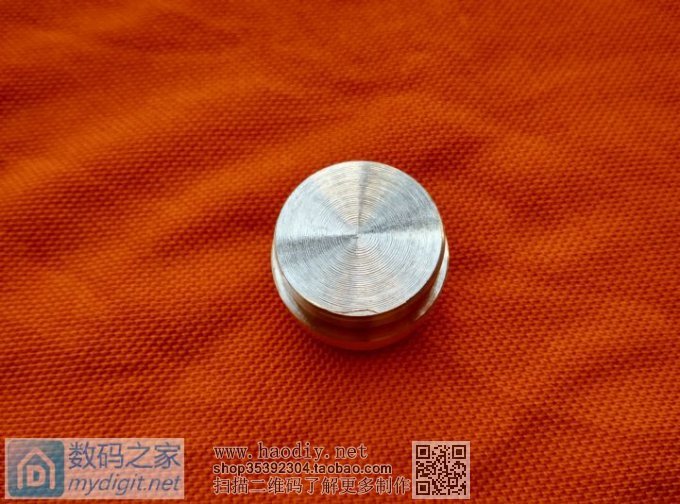

未完待续....劳烦移步楼下....... 21.接下来电池仓车螺纹，非标M19.4*1细牙内螺纹！  22.车完对称两边内螺纹后效果图，刚开始想密封圈位不留的，后面想了想还是留着吧！！  23.车完放进18650电池看下效果。  24.电池仓加工完成！！小直尾部那有一条槽为了增加摩擦用的，这滚花版就省了，已经够摩擦了！！  25.接下来加工电路仓，右边驱动仓要车内外牙，外圆车至φ21.2（大20丝得到更好的摩擦）外牙M19.4*1，内牙M17.6*0.5，左边因为灯杯是φ17.8，外牙就车M19.1*1（实际内孔为18.1，因为玻璃镜片是φ18）  26.加工完一边先切下来，看一下效果图  27.驱动仓这一面车的非标M17.6*0.5螺纹，外牙是M19.4*1，单边薄厚只剩0.4mm，非常的薄！ 里面有个台阶是卡驱动板的，因为驱动板正极背面有芯片，防止直接压损坏芯片， 台阶内孔比牙孔小1mm，单边0.5mm，牙孔内径为φ17.1mm（PCB板外径是φ17mm）  28.切下来的另一面的样子，这面还得加工跟LED灯板相配合的孔。  29.加工完的LED灯实心仓，内孔φ16（灯板外径是φ16.9），深度实配， 上面有一台阶是让掉灯杯用的，不然配不到位。  30.这图是车驱动仓螺纹压片，牙距搞错了给车成M17.6*1的，应该是M17.6*0.5，主要让大家看一下外牙是怎么车的就行，后图纠正！ (责任编辑：admin) |
