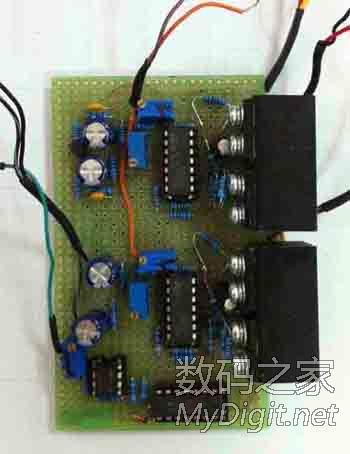

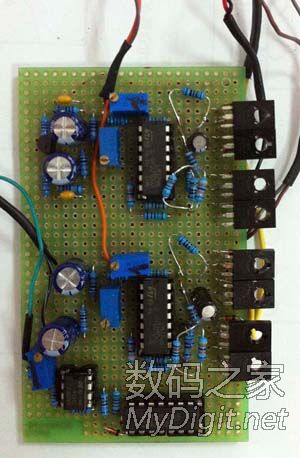

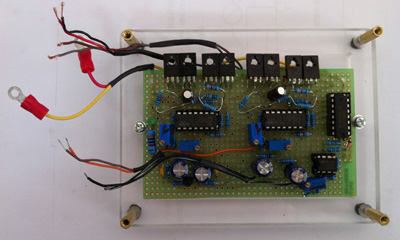

 原理图.rar (48 K) 下载次数:430 磁悬浮主要原理是：霍尔传感器在浮子的正下方，当检测到浮子向左运动时，两边的线圈一个吸一个拉，把它推向右；反之如果浮子想右运动，那么两个线圈的电流都反向，把它推向左。用前后左右共四个线圈，两个霍尔传感器配合，就可以把浮子稳定的悬浮住。无线供电主要原理就是一个线圈发射能量一个线圈接收能量，要点在于通过调节线圈电感和谐振电容大小使电路处于谐振状态，我现在完成的无线供电距离稍微远点效率很低发射线圈发热比较厉害还有待改善中。 以上资料均来自于网络很容易搜索到。 此磁悬浮和其他网友作品的最大不同处是：在减少磁悬浮底座上磁铁数量的同时没有降低悬浮高度（经过测试由以前的线圈下面一圈12颗磁钢减小到线圈四周8颗磁钢），浮子为25*3+20*3的两个磁钢时悬浮高度有20mm。模拟电路方案为：3个1302霍尔+LM324+cd4066+4558，其中一个霍尔检测浮子用。悬浮电路在浮子稳定后电流最小时只有40几毫安，所以三级管上可以不加散热片。 下一步改进方向:减小线圈体积增加悬浮高度。 图片搞的太大了！！！！~~~~ 手工焊接的测试板：

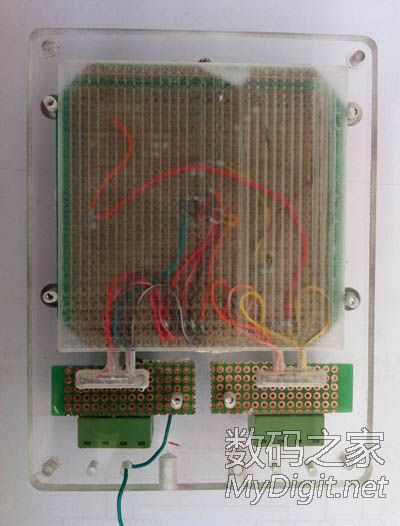

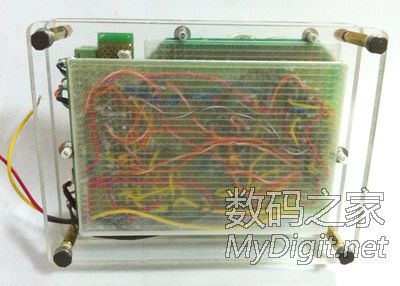

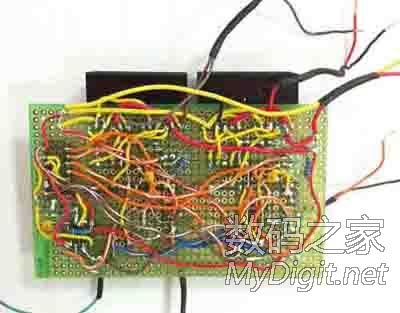

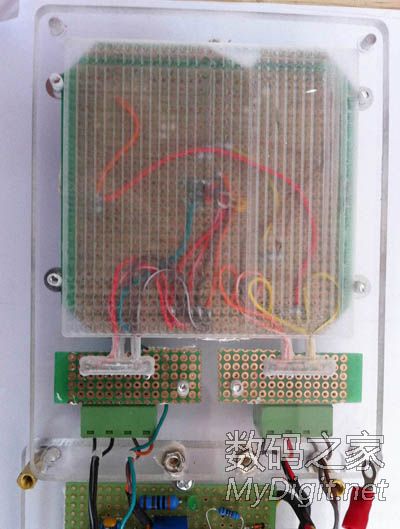

反面飞线：

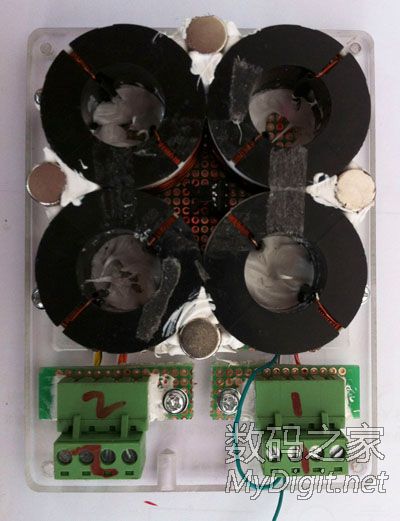

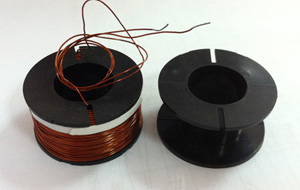

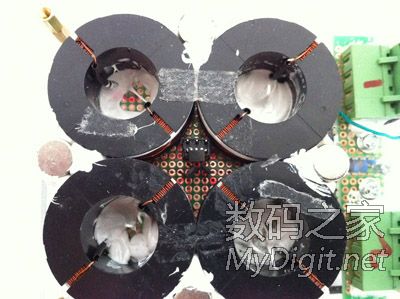

线圈（电磁铁）0.5线200多匝：

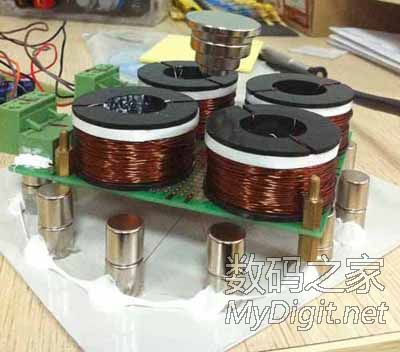

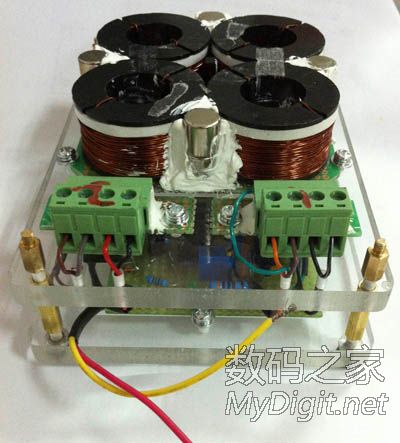

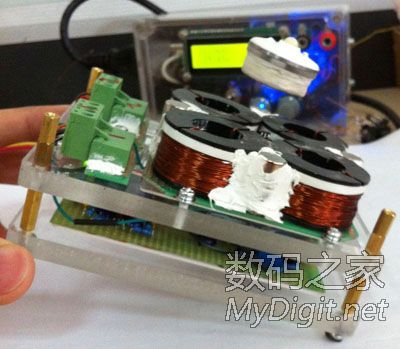

不同结构初步测试：

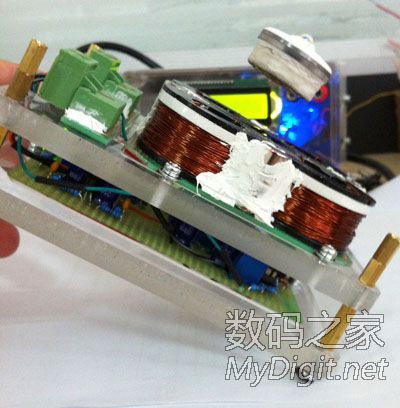

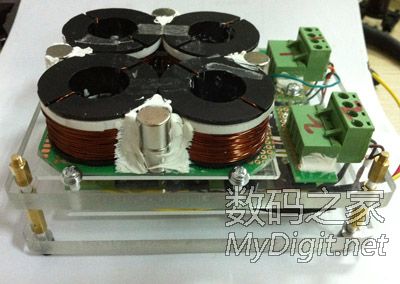

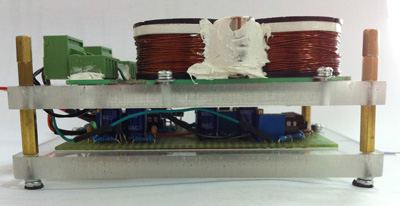

正常工作时微热去掉散热片：

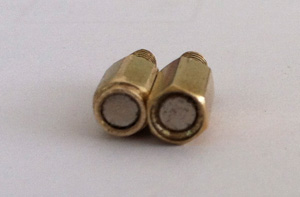

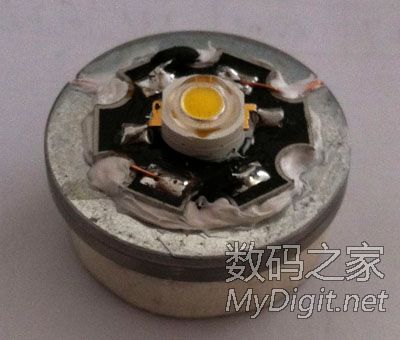

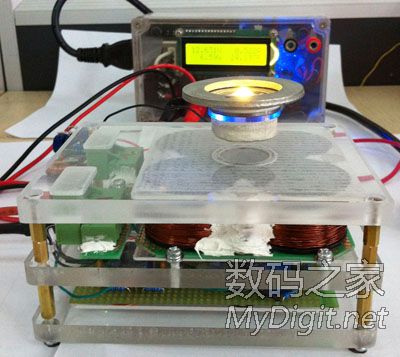

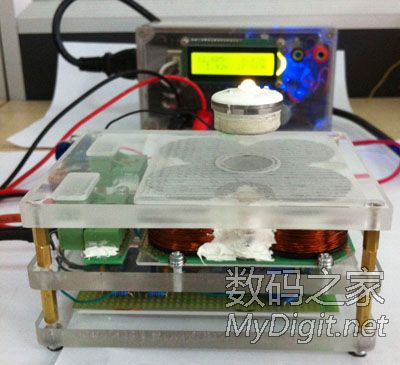

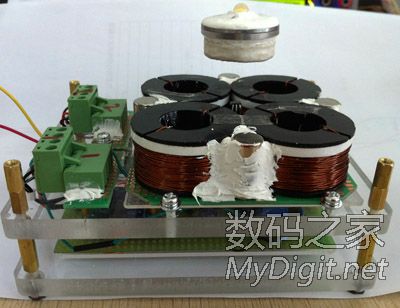

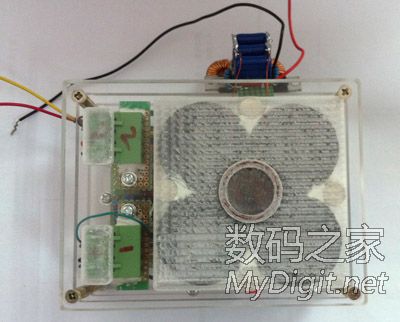

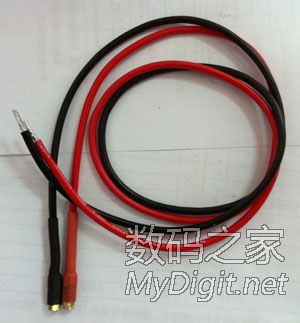

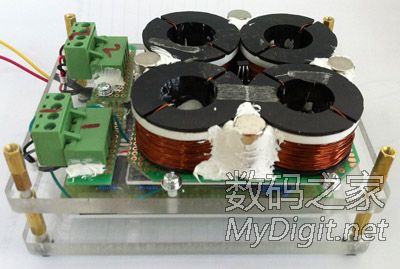

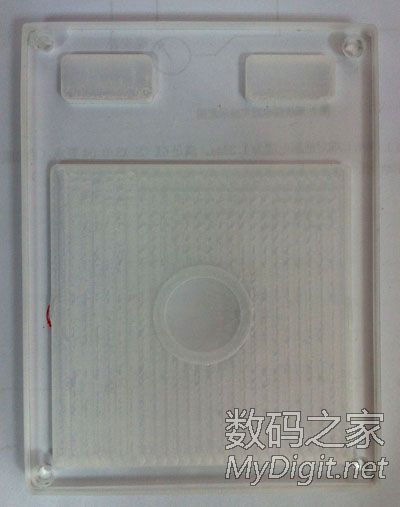

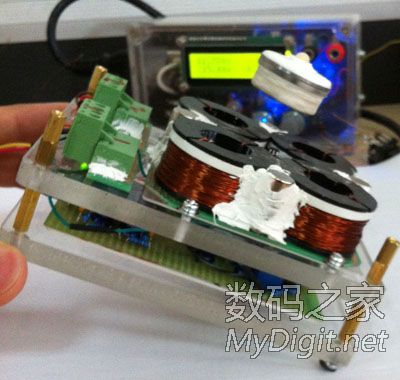

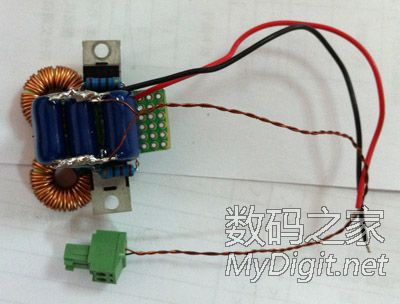

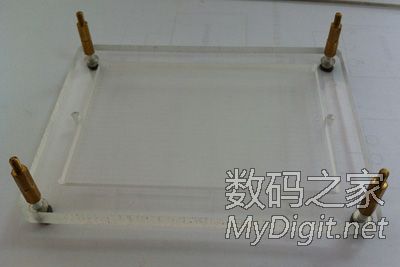

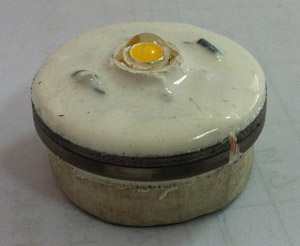

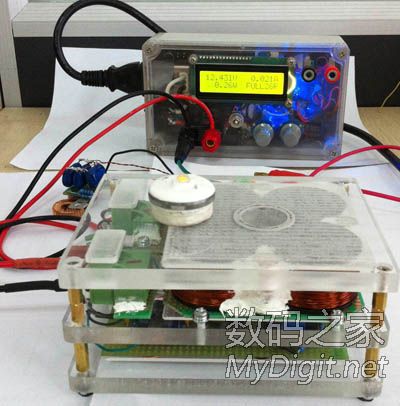

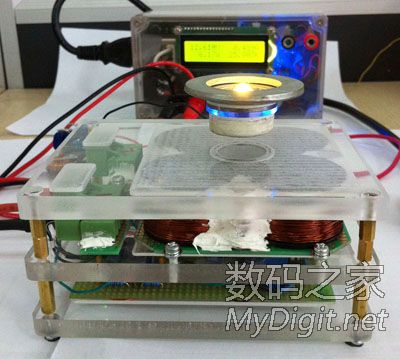

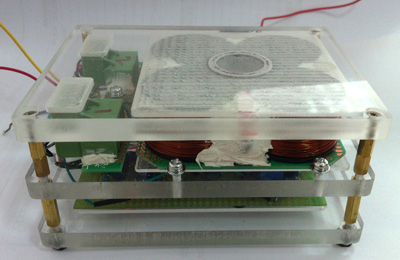

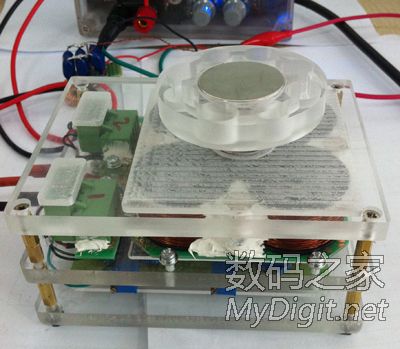

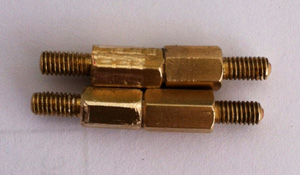

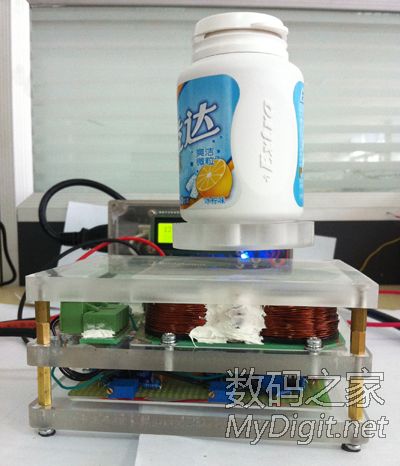

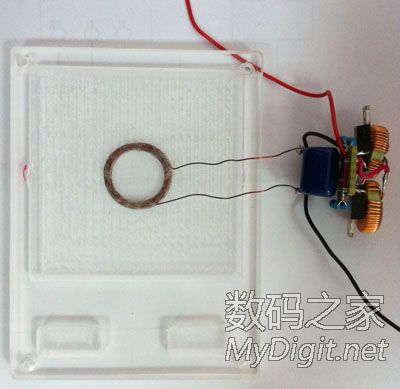

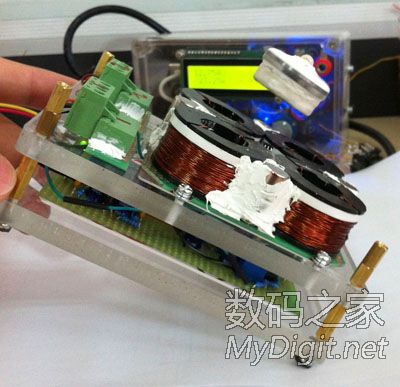

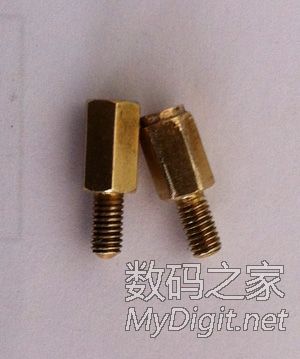

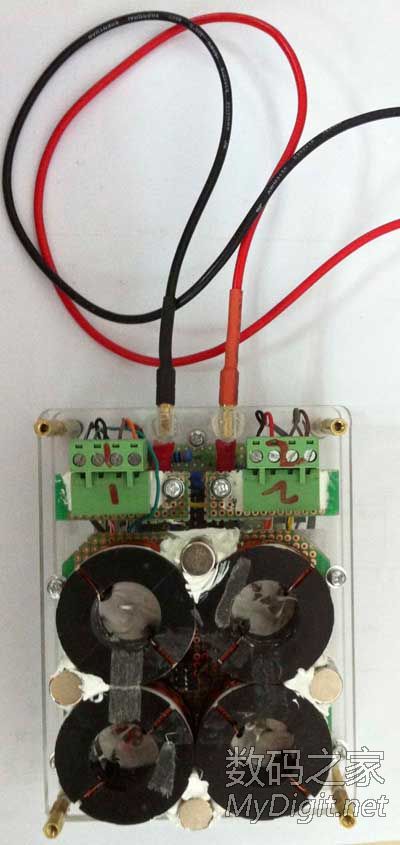

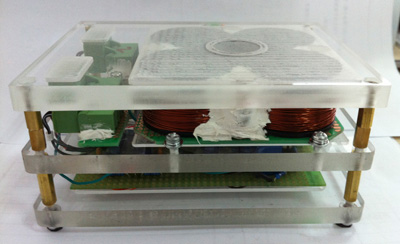

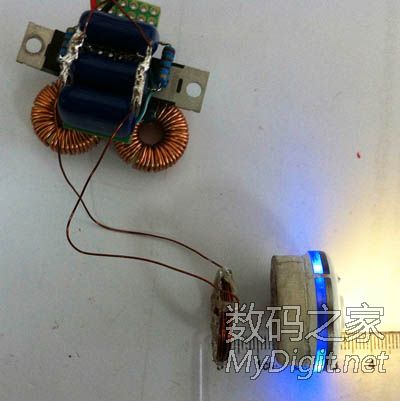

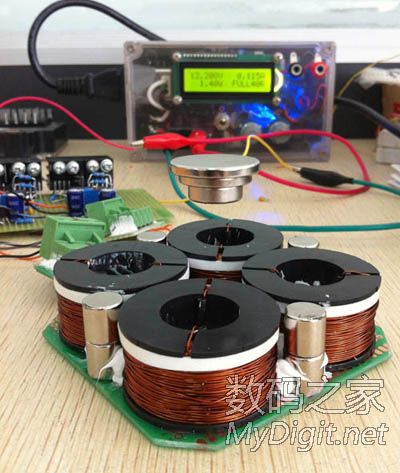

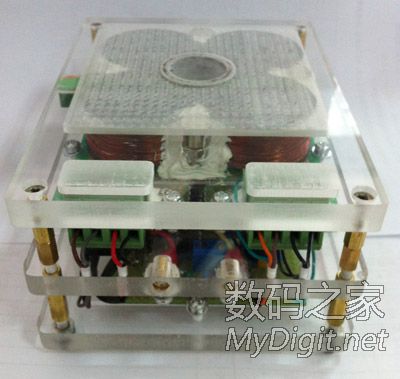

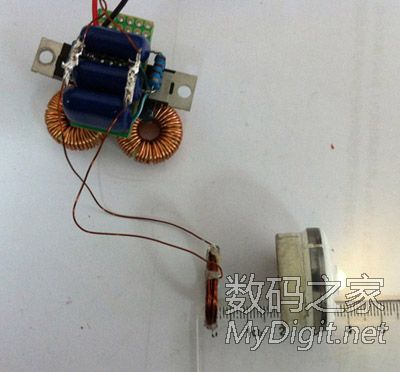

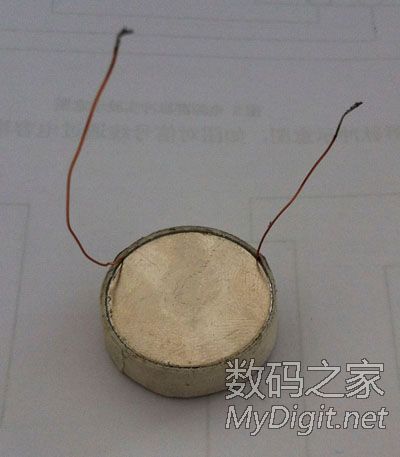

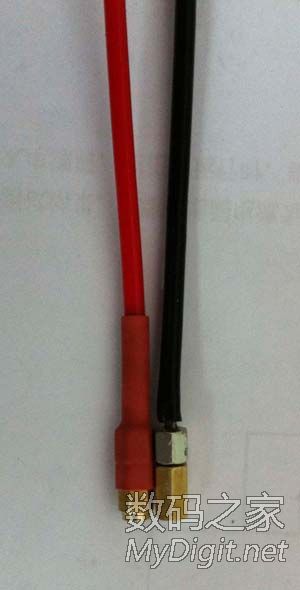

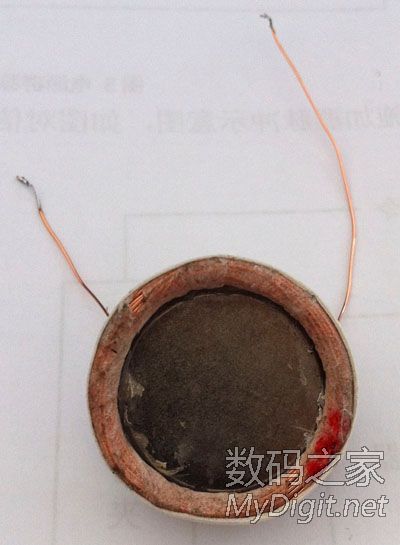

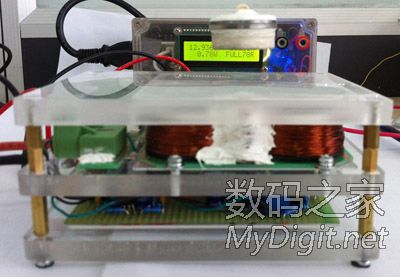

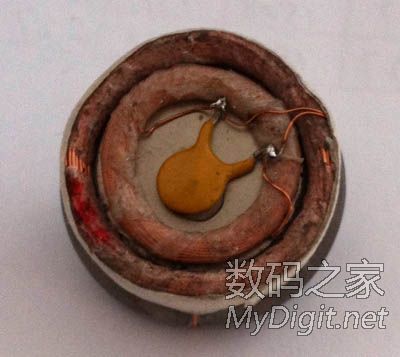

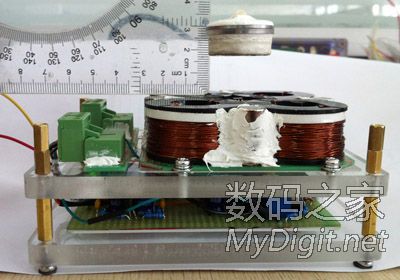

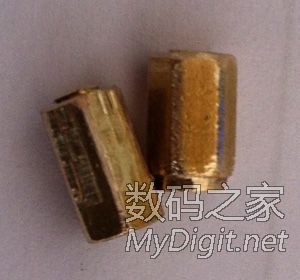

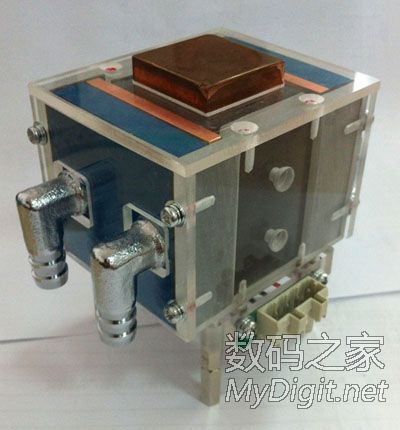

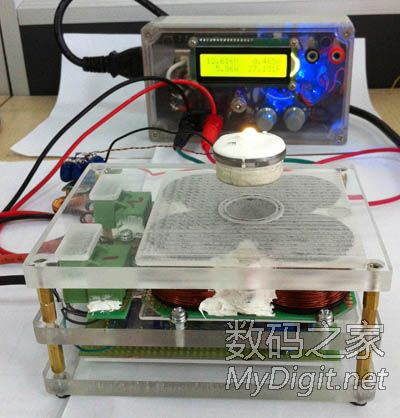

新做浮子悬浮效果:   磁悬浮优酷视频：（拍时手机方向没放对，视频成长条型了）http://v.youku.com/v_show/id_XNDAxMjM1MDAw.html http://v.youku.com/v_show/id_XNDAxMjM1MDAw.html 下一个DIY一部分预告由两个制冷片组成的制冷头！  无线供电电路调试：浮子主要由直径20和25的两磁铁组成，根据磁悬浮电路调试结果最高能悬浮到2CM的距离，所以无线供电距离必需大于等于2CM。浮子上有两个线圈分别组成了两套无线接收电路，由于线圈匝数不一样匹配的谐振电容也不一样，一个是4700pf另一个是4400pf（在LED下面）。 两个磁钢叠加：   谐振电容：  led：   测试：   浮子：  组装测试：        不装LED和铁片时悬浮高度有20mm   倾斜以后还是很稳定：     上盖：   还是被抢位了！！！  组装2增加磁连接式电源接头 M3铜柱内加磁钢：     打孔安装铜柱：          图有点多电脑卡了！！！ 无线供电板：  待机电流（有点大）：  工作电流（还是比较小的，最小时40几毫安）  接上无线供电：   蓝色灯的接收距离比较短    (责任编辑：admin) |
