自制等离子打火机

时间:2017-07-06 09:00来源:本站 作者:haodiy 点击: 次
这是电路图，相信很多人都看过。元件就是变压器1.电阻43欧吧1.二极管1N4001一个.3DD880三极管一个。电池自己弄吧。焊接我就不细说了，大家都会的，焊好就是这个

先给大家上个图把，引用网上的电路图

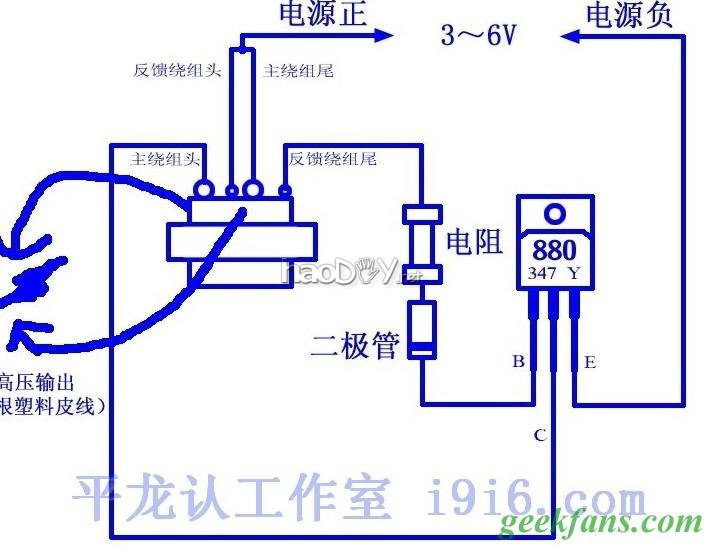

这是电路图，相信很多人都看过。

自制等离子打火机

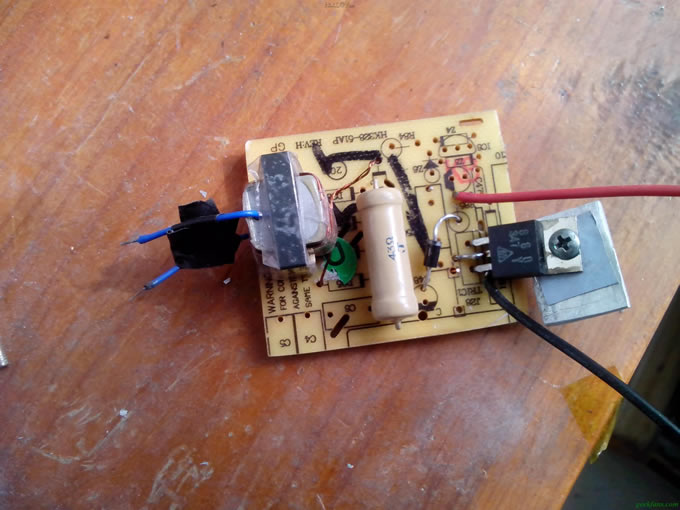

元件就是变压器1.电阻43欧吧1.二极管1N4001一个.3DD880三极管一个。电池自己弄吧。焊接我就不细说了，大家都会的，焊好就是这个样子


自制等离子打火机

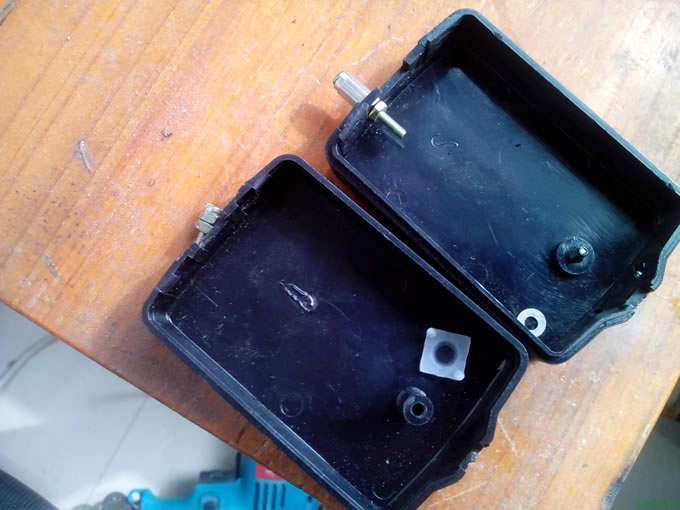

外壳，我用的一个充电器的外壳


自制等离子打火机



自制等离子打火机

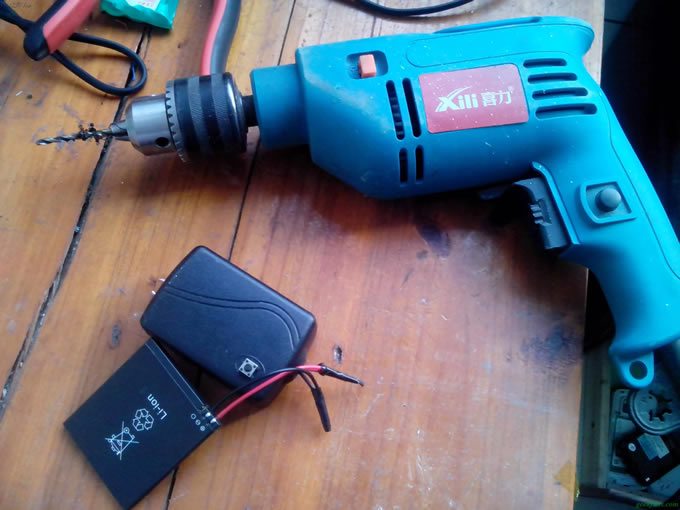

做好的样子


自制等离子打火机

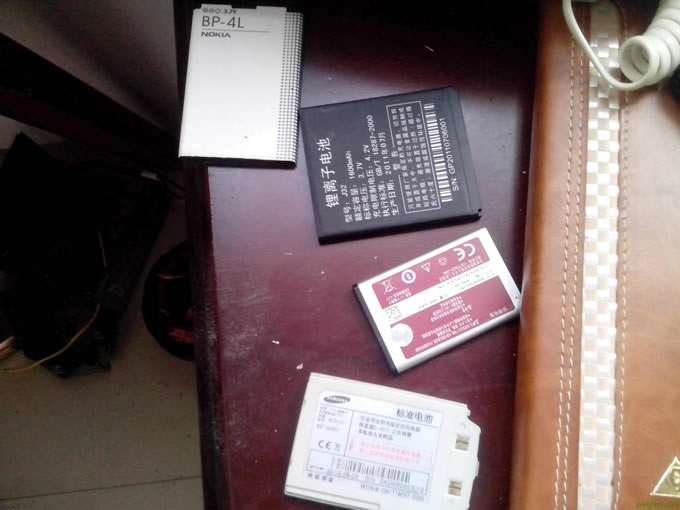

四个电池，居然只有一个能用在这个上面的，完工的图放上面的，因为第一次发帖，不懂

自制等离子打火机

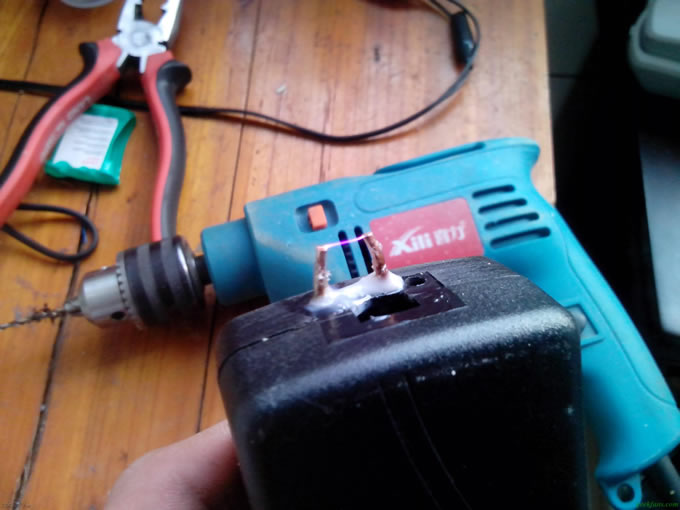

有没有看到一道紫色的闪电。呵呵。


自制等离子打火机

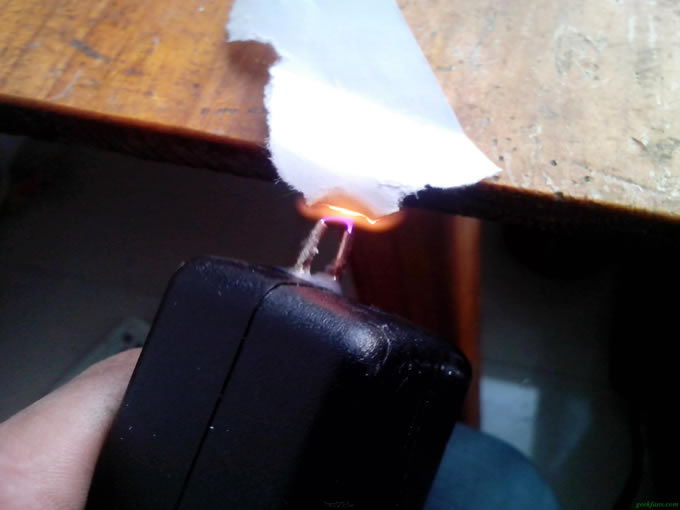

看不出来，就这么一点点闪电，纸一点就着，点烟没问题，我试过，因为我一个人操作，不好拍照，线柱哪里之前设计的是螺丝，可不知道怎么不来火，所以后来改成铜丝。具体什么原因，我也没查清楚。。。各位朋友，第一次发帖，多多指教。
