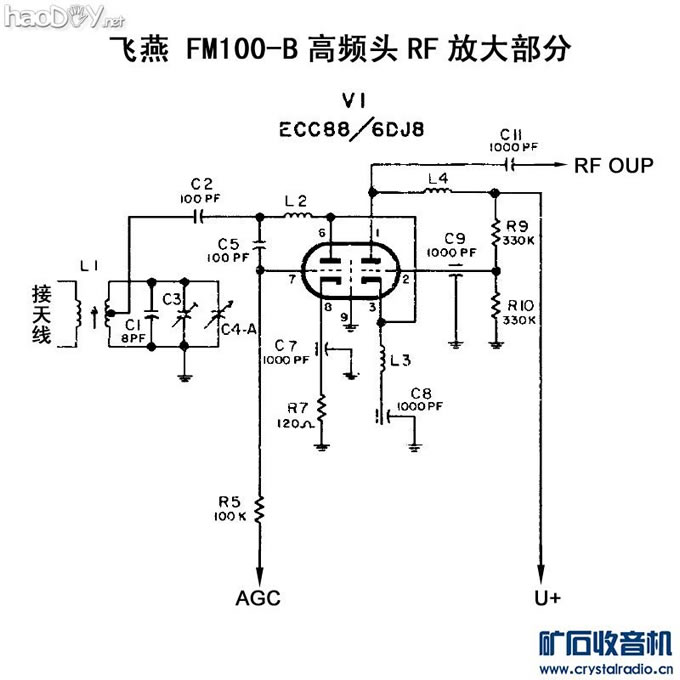

——飞燕高频头(以FM100-B为例)RF电路,即“阴地-栅地串连放大

时间:2017-05-31 21:30来源:www.crystalradio.cn 作者:醉翁 点击:
经过一段艰苦卓绝的奋战,实验了N多种FM高频头及高频头中的RF(高放)电路,唯有类似飞燕 FM100-B高频头中RF电路,其增益是最高的,达14db!与飞燕 FM100-B高频头电路结构基本一致的有:Fisher 101-R、Fisher 200-B、Fisher 200-R、FisherFM1000等目前我所知
经过一段艰苦卓绝的奋战,实验了N多种FM高频头及高频头中的RF(高放)电路,唯有类似飞燕 FM100-B高频头中RF电路,其增益是最高的,达14db!与飞燕 FM100-B高频头电路结构基本一致的有:Fisher 101-R、Fisher 200-B、Fisher 200-R、FisherFM1000等目前我所知道的~~呵呵~

FM100-B高频头RF电路具有如下特点:

1、SRPP(Shunt Regulated Pust-Pull)电路的特点

2、来复放大特点

3、两级高放的特点,一级共阴、一级共栅

正因以上三个特点,造就了其RF增益高达14db。加上混频增益,整个高频头的增益可达25db以上。一般的FM高频头,增益均在20db左右。

——飞燕高频头(以FM100-B为例)RF电路,即“阴地-栅地串连放大

本帖未完,待时间充裕时再做具体的电路分析。
在下先抛砖引玉,还请喜欢本电路的前辈、老师拍砖及谈谈各自的看法~~嘿嘿~~

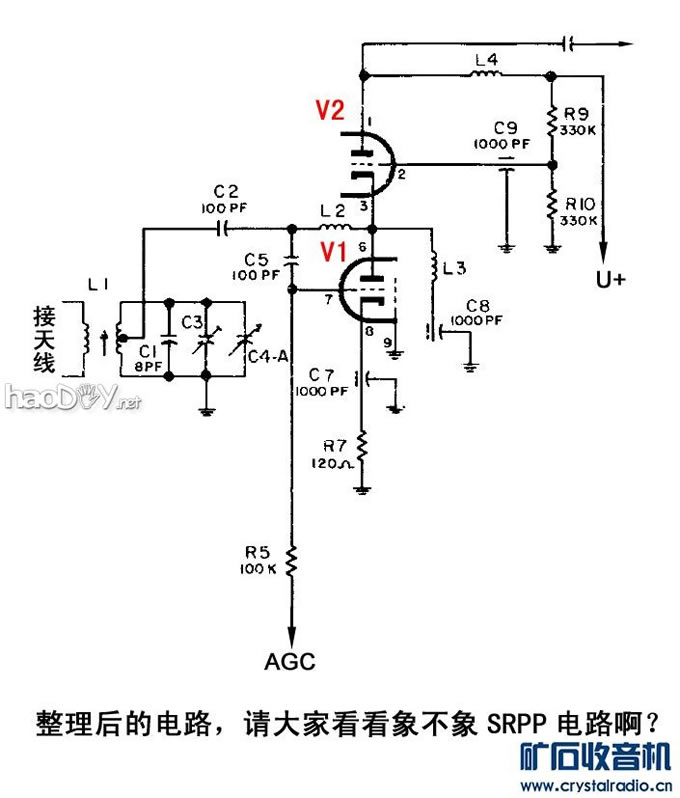

再看看整理后的电路:

——飞燕高频头(以FM100-B为例)RF电路,即“阴地-栅地串连放大

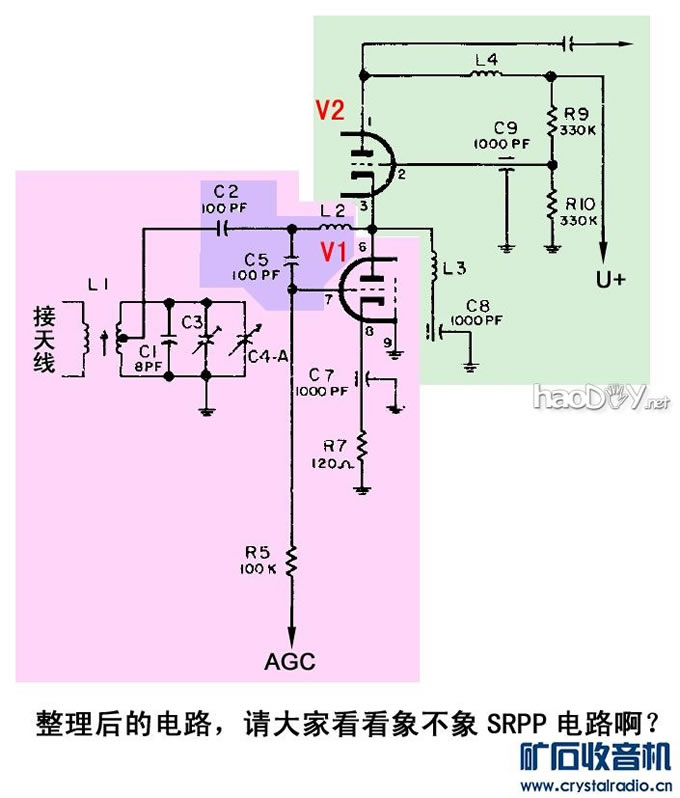

再按颜色看看各部分是怎么回事~~呵呵~~

——飞燕高频头(以FM100-B为例)RF电路,即“阴地-栅地串连放大

飞燕 FM100-B RF部分-整理-分块.jpg (60.79 KB, 下载次数: 33)

下载附件

2012-2-29 15:34 上传

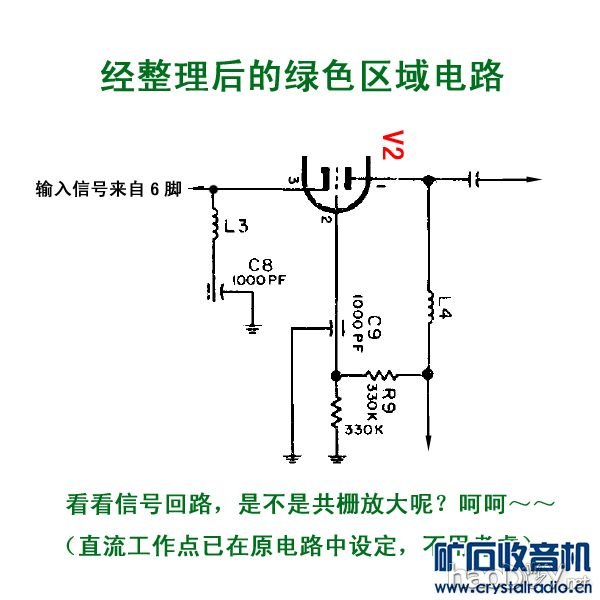

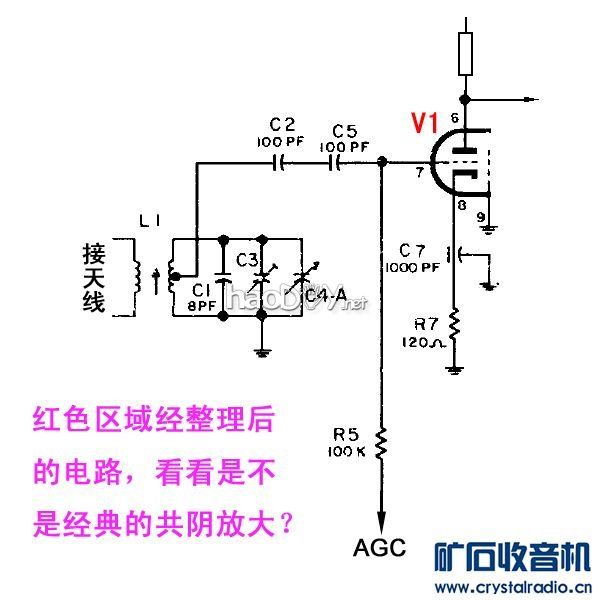

参看4#图片,看看这里:

——飞燕高频头(以FM100-B为例)RF电路,即“阴地-栅地串连放大

——飞燕高频头(以FM100-B为例)RF电路,即“阴地-栅地串连放大

至于藕荷色区域电路,是不是构成来复电路呢?呵呵~请大家自己分析~嘿嘿~~
