本坛交易区收了一台中国产斯巴鲁车机，双侧按钮编码开关都有问题，一侧按钮塌陷不弹起按钮功能失效，一侧按钮虽然没有塌陷功能也正常但按下去没有了段落感。虽然是30多块收来的，但其他功能正常，放了N久后决定拆开修理。 上图。图片说明在图片下方。

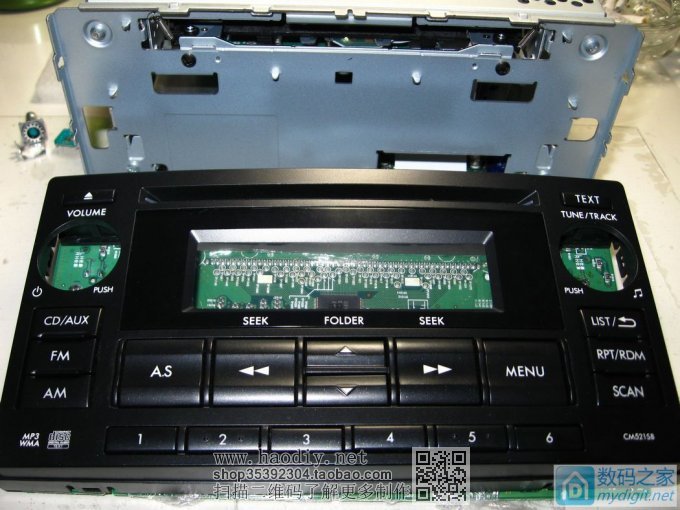

就是这台斯巴鲁车机，这是已经拆开的状态。

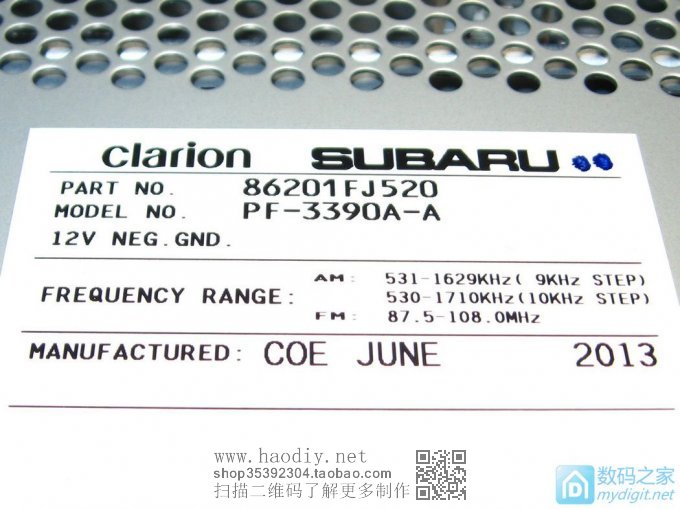

铭牌

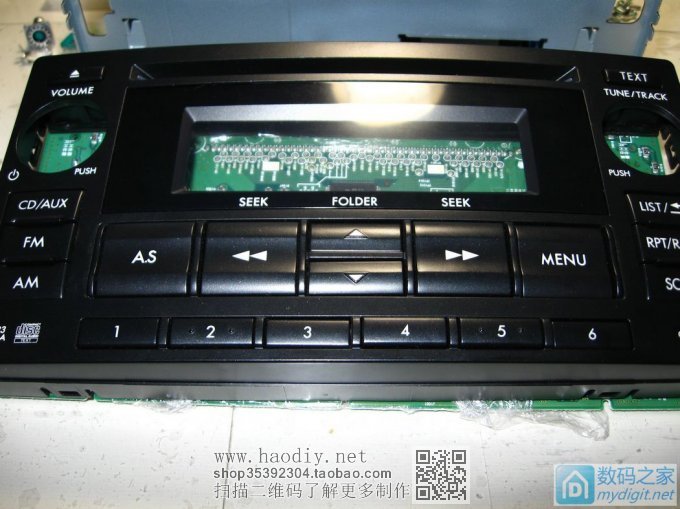

车机面板都没有划痕，就是双侧按钮编码开关有问题。根据以往的经验，只有按钮功能失效、编码调节正常，估计是里面的硅胶碗的问题。

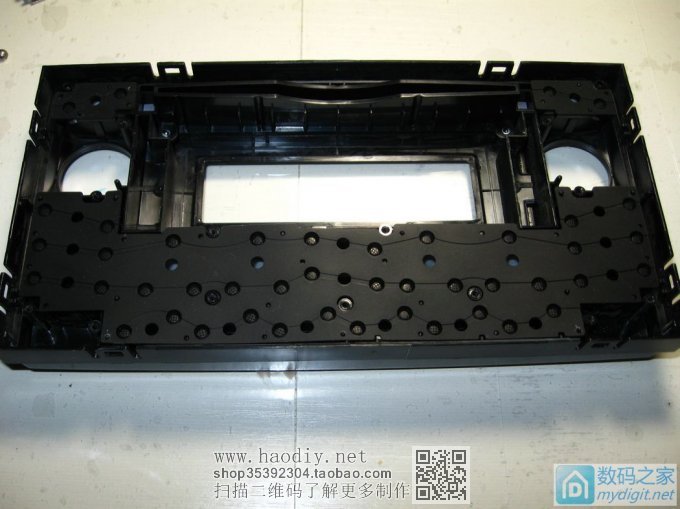

面板上大量的硅胶碗，很讨厌这种按钮

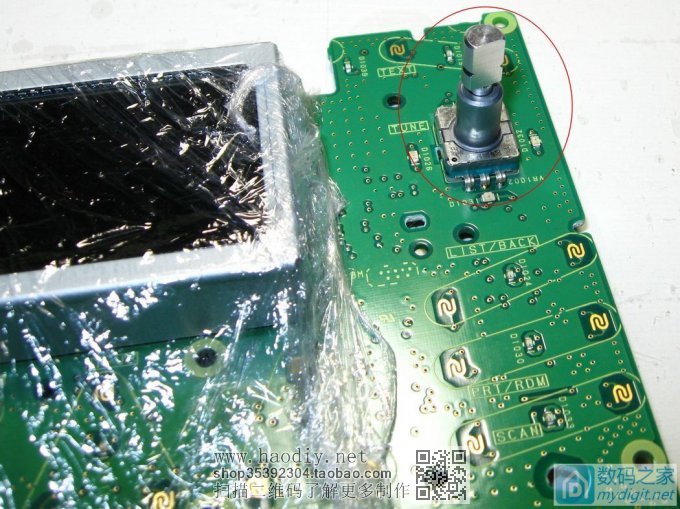

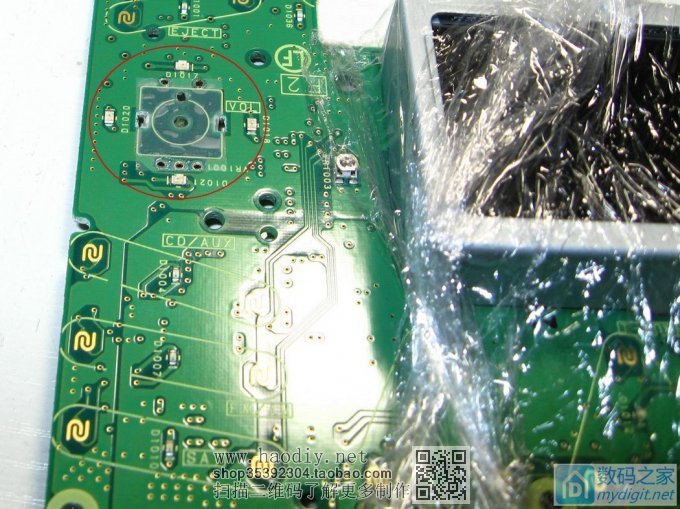

这是右侧的按钮编码开关，鬼子的品牌，这只是完全塌陷、按钮功能失效的。

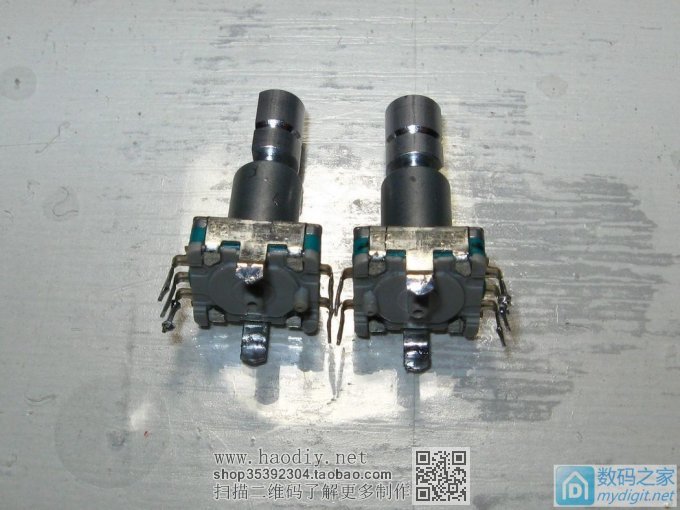

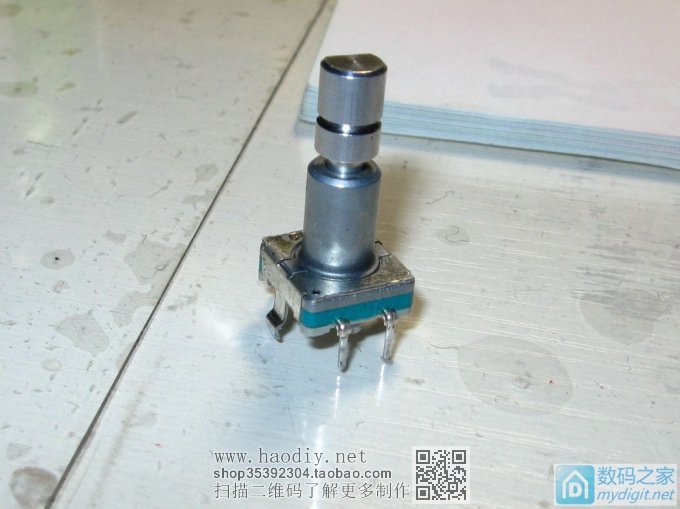

左侧的这个已经拆下，虽然没了段落感但还能用。

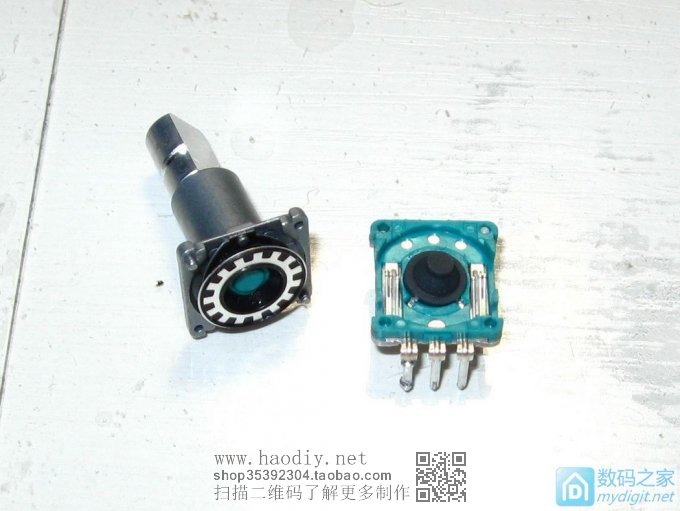

拆开开关，内部结构很精巧

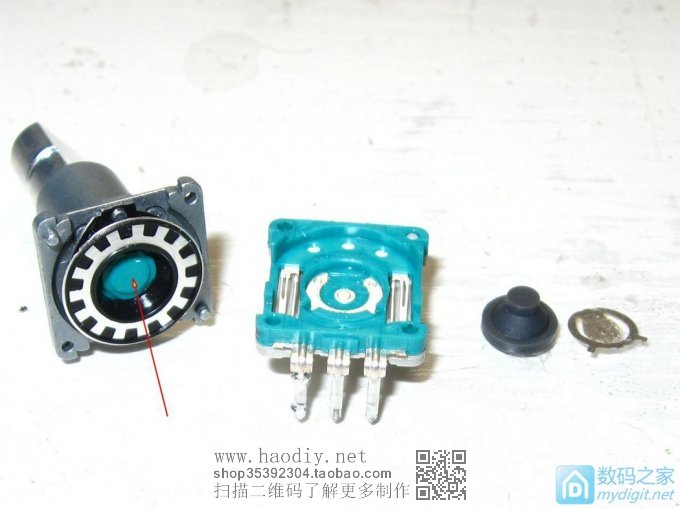

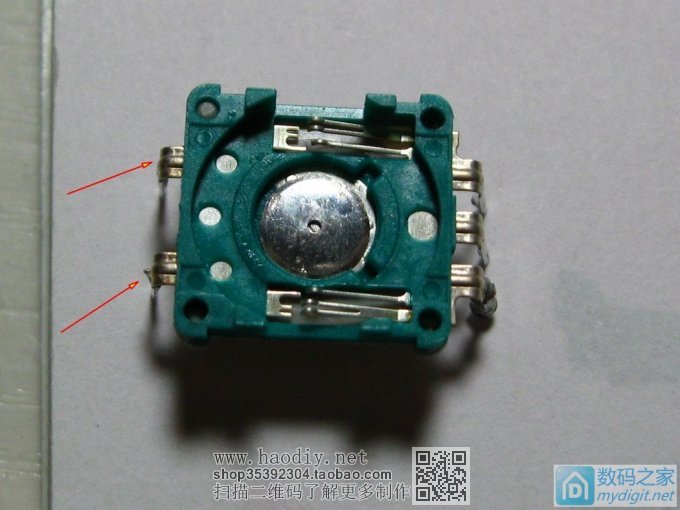

编码开关只能拆到这个程度了，注意那个硅胶碗，就是它坏了。箭头所指的是按钮顶杆，按下后压迫硅胶碗向下推动最右边的弹片与底座中心的圆点接触，导通电路，实现开关功能。按钮顶杆那里是个椎体腔，给下步维修带来不小麻烦。

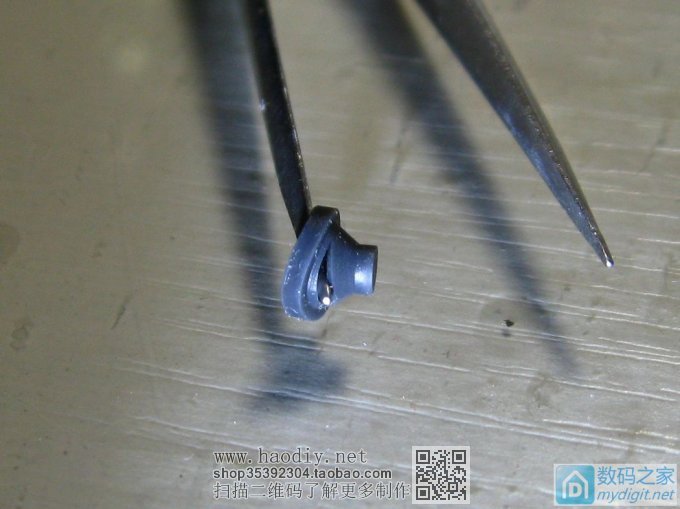

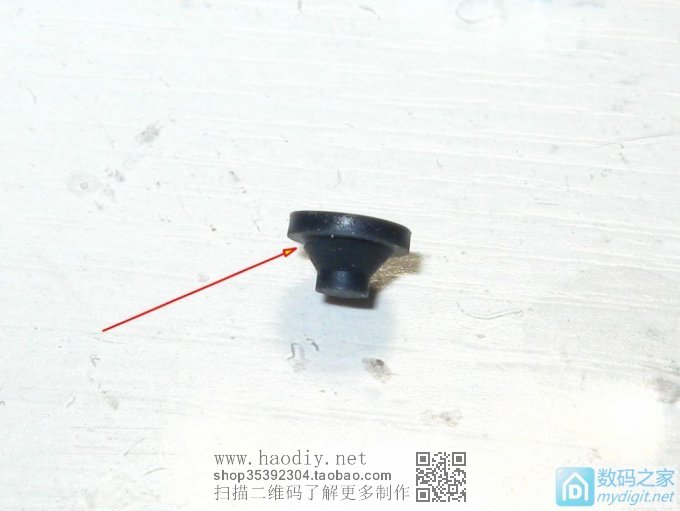

硅胶碗，箭头所指处明显开裂。另一个开关拆开后，硅胶碗在这个位置完全断裂开，硅胶碗后部被挤压进前端空腔内，造成按钮不弹起复位，钢触片被压下处于长通状态。
这样看就非常直观了，这个硅胶碗断裂超过一半，按钮按压后它还能弹起顶着按钮复位，但没有了段落感。

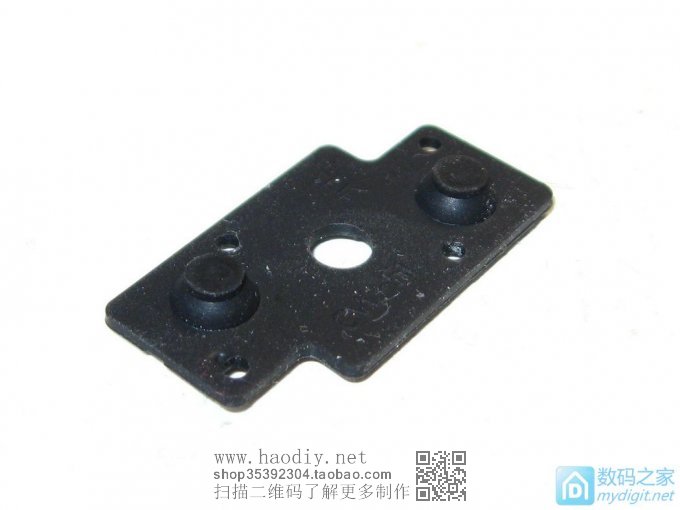

修复的方法，最简便的是能找到这种的硅胶碗，剪切后替换。这个硅胶板是这台车机上的，总不能为了修复按钮编码开关而破坏其他开关啊
想来想去，决定用手机按键上的锅仔片来修复。就是用锅仔片替代右边的弹片。因为锅仔片有强大的回弹力 ，按下后能有足够的力回弹复位把按钮顶杆顶起来，并且段落感十足。原来的那个弹片就一点点弹力。

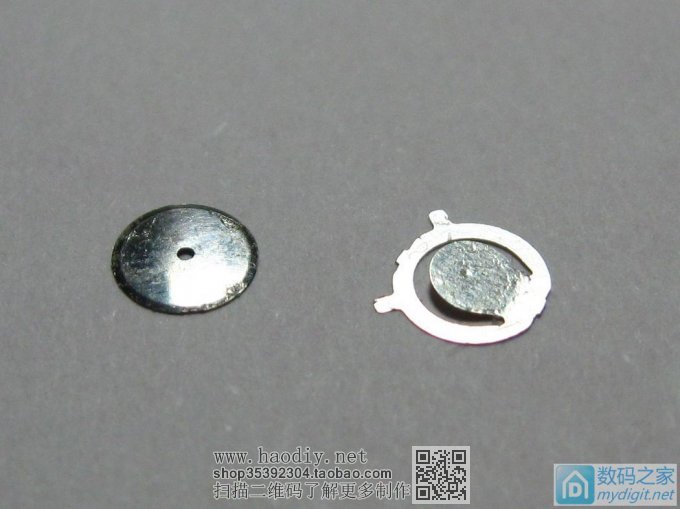

这个锅仔片是黑莓手机键盘上的，直径略小，但也足够用了，如果能找到山寨手机，十有八九能找到直径更大的锅仔片，但黑莓的锅仔片质量有保障啊。锅仔片放到开关底座上就是这样，非常的薄，按钮的顶杆根本按压不到锅仔片，必须要制作垫块垫在锅仔片和按钮顶杆之间。但由于顶杆位于椎体空腔内，这个垫片的形状也得做出硅胶碗的椎体才行。想了很多材料，包括牙刷把打磨，都失败了。甚至想用一半的塑料珠来做，但没找到合适的塑料珠。 用镊子按压锅仔片，箭头所示的触点导通，电阻跟原配的弹片一致。

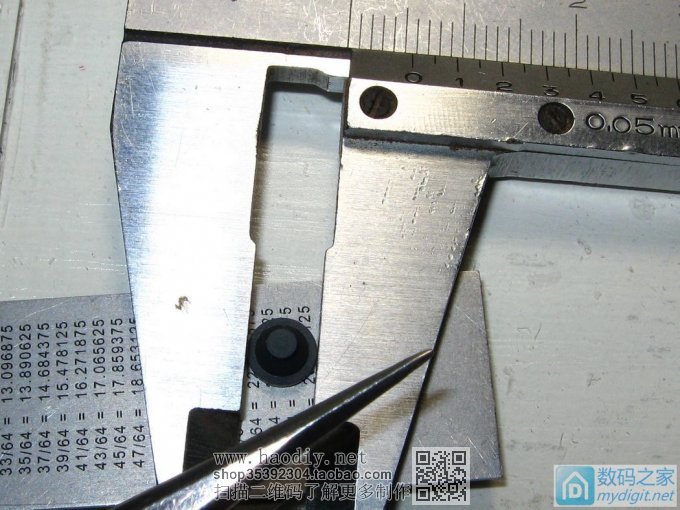

原来的硅胶碗直径大约5.8mm，用什么材料来改呢？

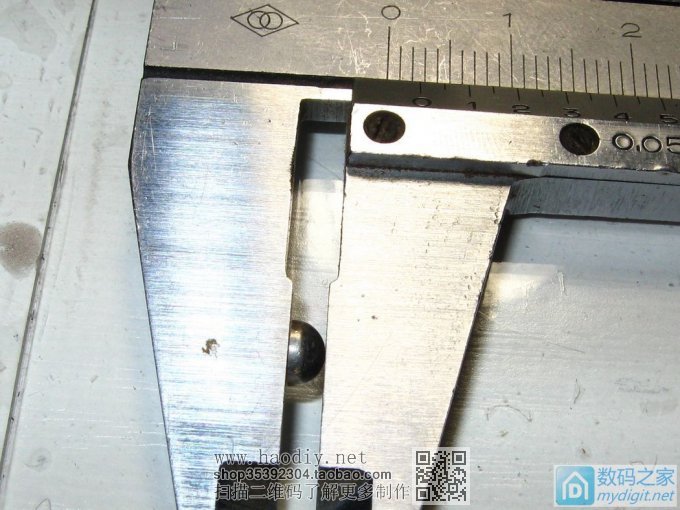

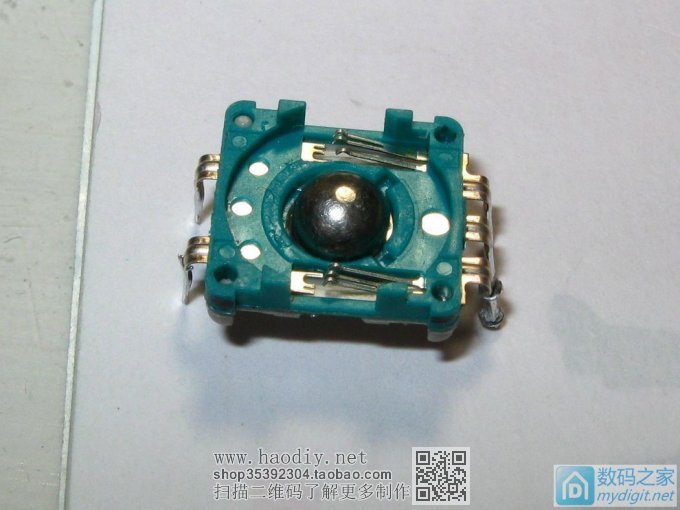

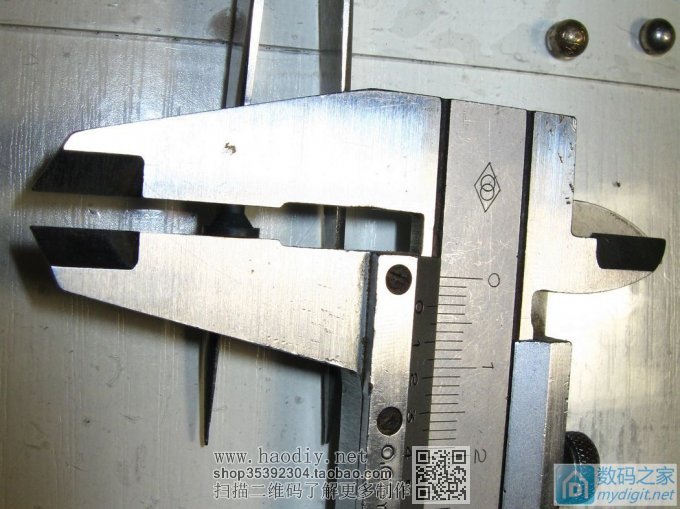

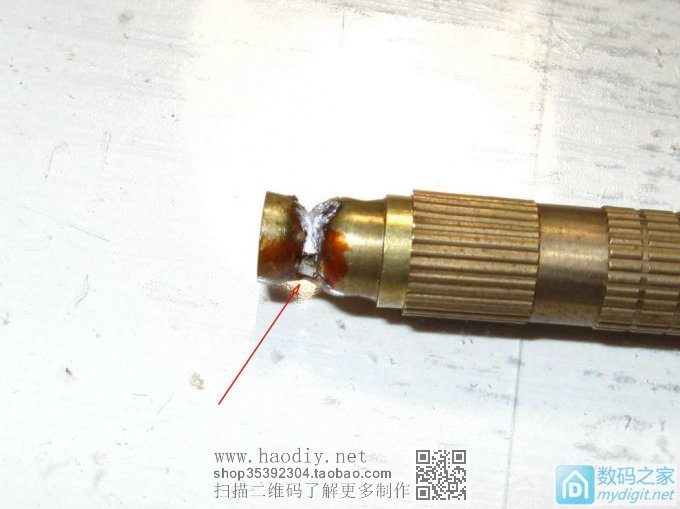

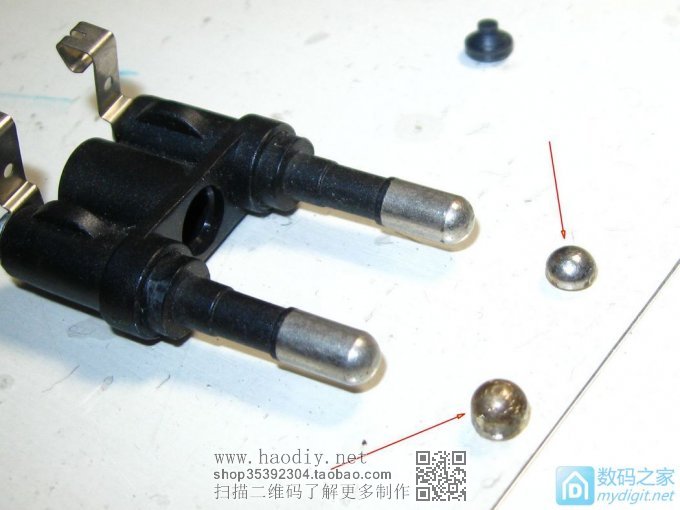

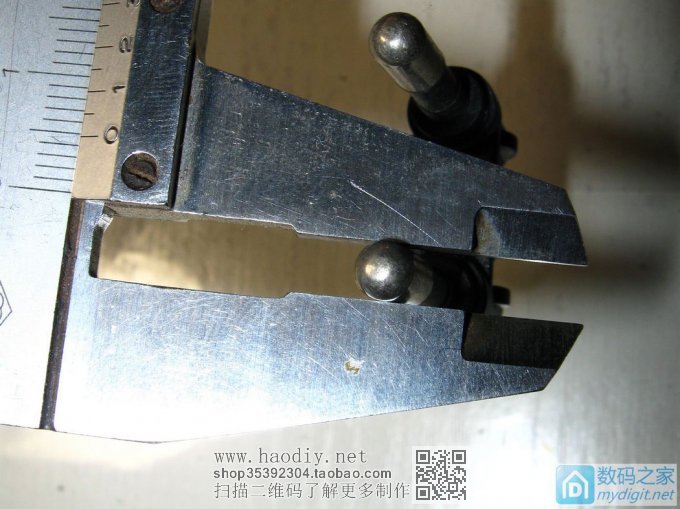

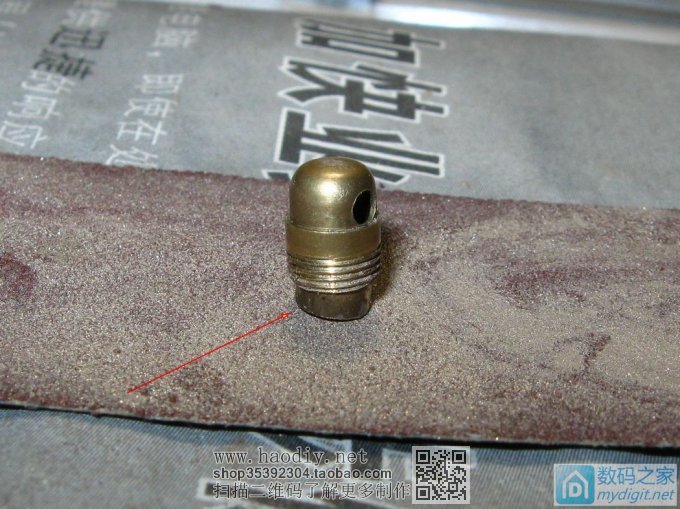

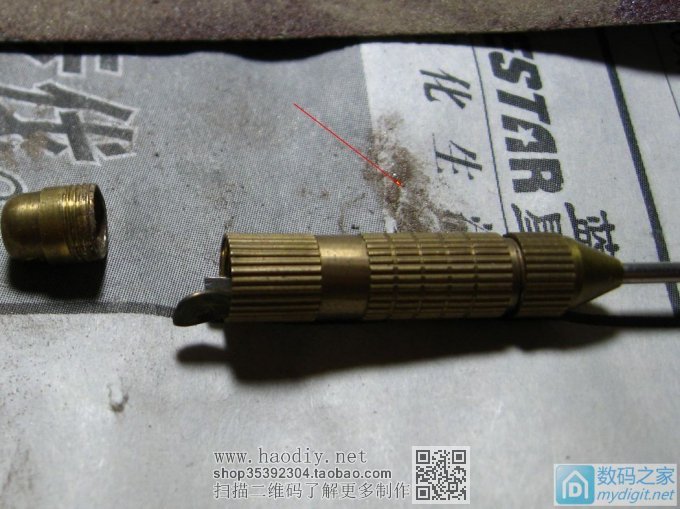

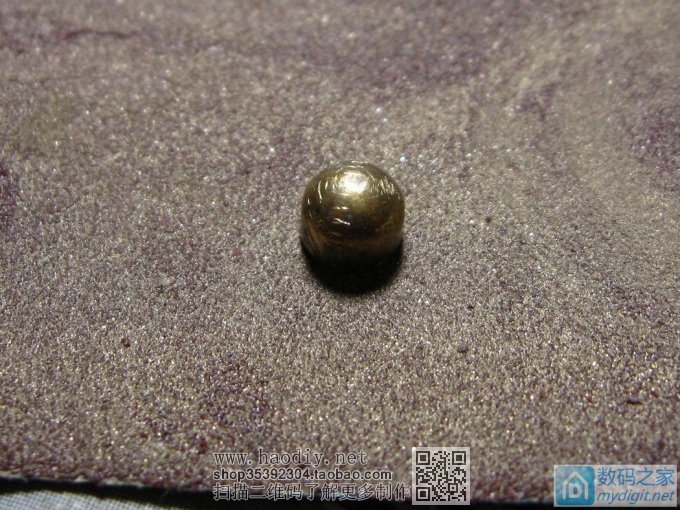

忽然想起三星从点头上的欧版插头不但是铜的，而且粗细也差不多，果断找来一个，卡尺测量直径差不多5mm，有戏  切割下欧式插头前端半圆的部分备用  硅胶碗的厚度大约3.5mm  考虑到锅仔片的厚度等因素直接把这个垫片打磨到2.5mm厚  放到按钮编码开关的底座上，直径还算匹配  复装开关，测试一切正常，只是按钮行程比原来的硅胶碗短了一些，但段落感比原来还好，清脆、清晰。这个开关成功修复。  开始磨另一个垫片，砂纸上满满的铜粉，金灿灿的。但是，因为它的厚度过小，打磨非常费劲，指甲盖都磨秃了。  找来在景区1块钱买的小工具，拆下后部的端盖  扣到垫片上，推着打磨，再也不磨手了。但是，这样磨很容易磨偏，厚度不均  没办法，干脆把它焊接上去，打磨起来非常方便、省力了。磨好后，清理掉焊锡就好了。  至此，两只开关成功修复，效果如初。 下步准备改装这台便宜的车机。 (责任编辑：admin) |
