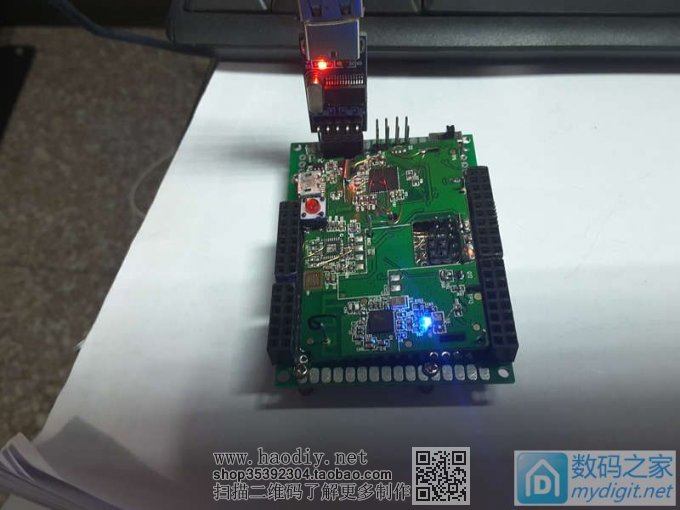

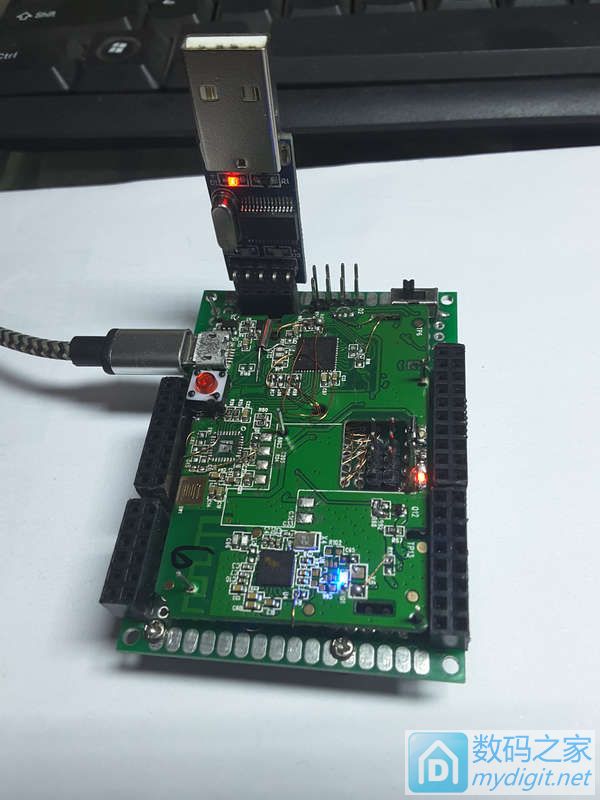

一元POS机加洞洞板加串口小板等于arduino
本文主要目标是测试huawei 的ARDUINO FOR STM32F401CCU6（HALMX构架）测试版发布http://bbs.mydigit.cn/read.php?tid=1816615

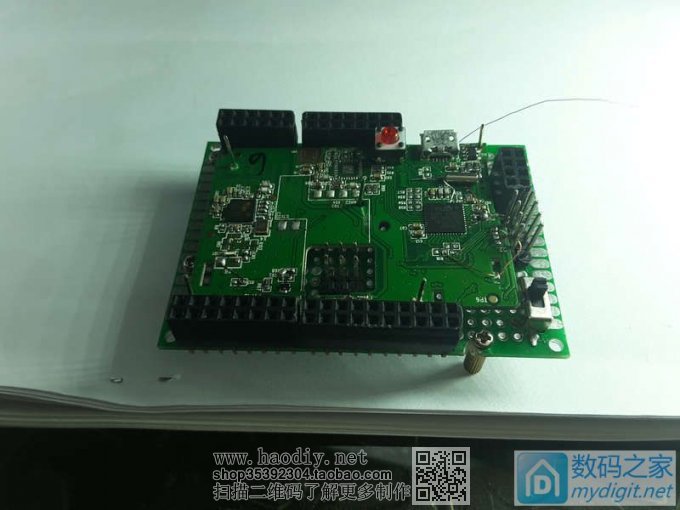

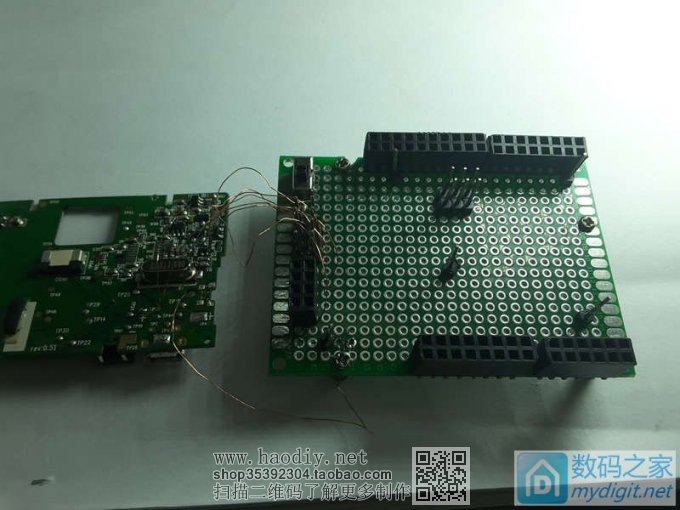

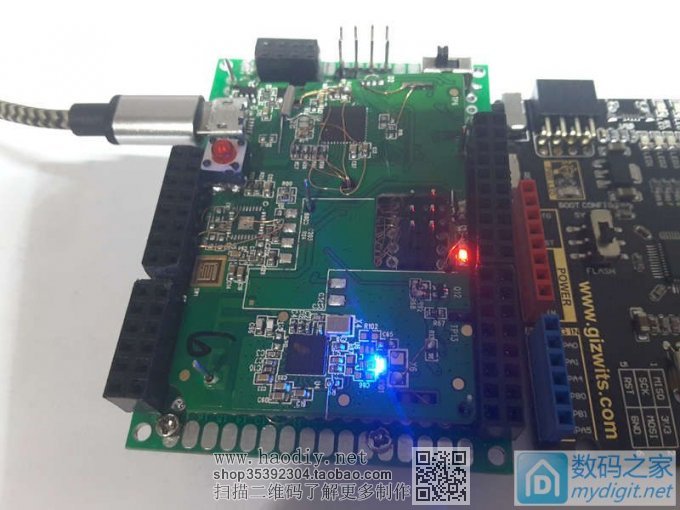

“工预善其事，必先利其器”，这个arduino 的测试要有硬件做基础，最佳方案是买个成品的STM32F401CC的系统板来改造，这个不符合我们DIY 的精神，我们手里一元POS机不答应，好吧，有能力把POS机芯片拆下来的，并且可以焊到板子上的，可以用核心板来改造，我决定用POS机来改，这个难度相对小一些，至少比在集成电路上刮U要简单。

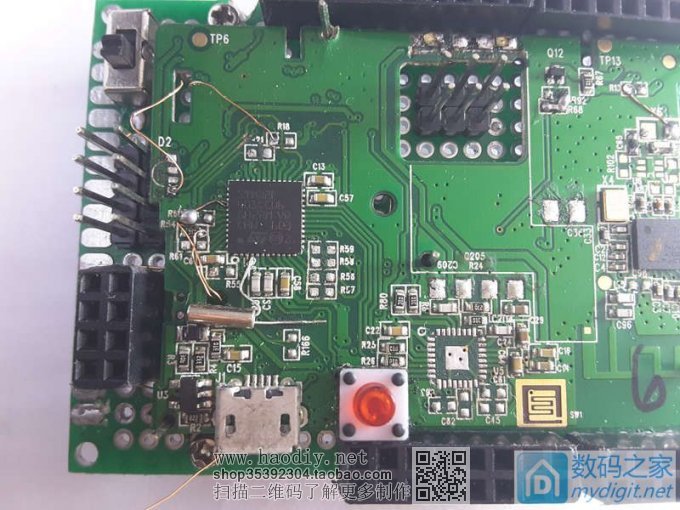

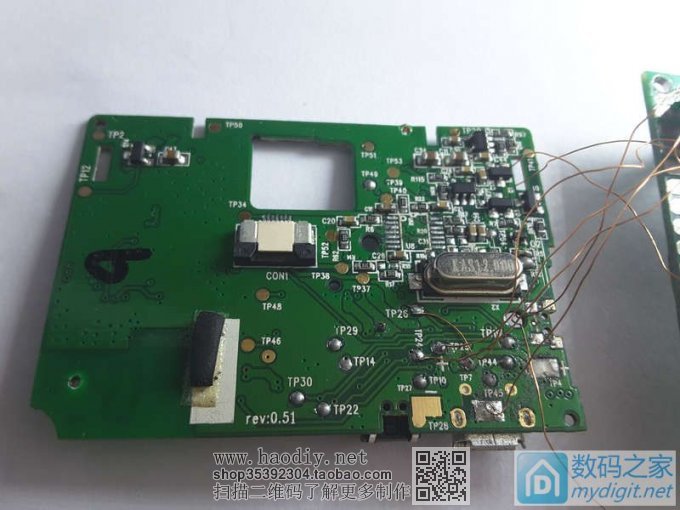

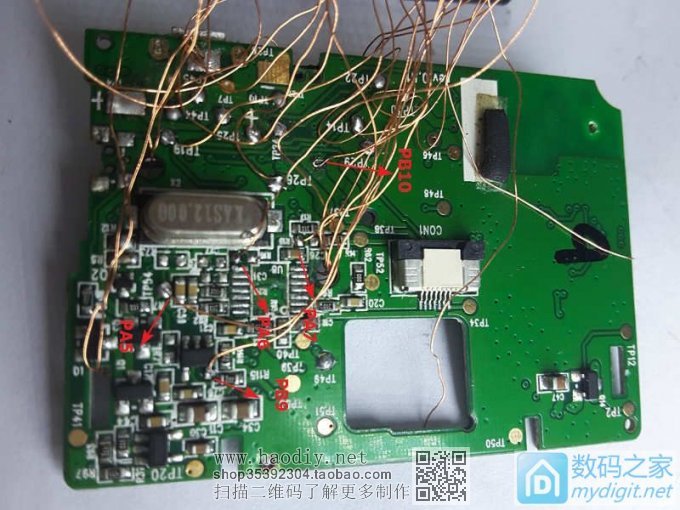

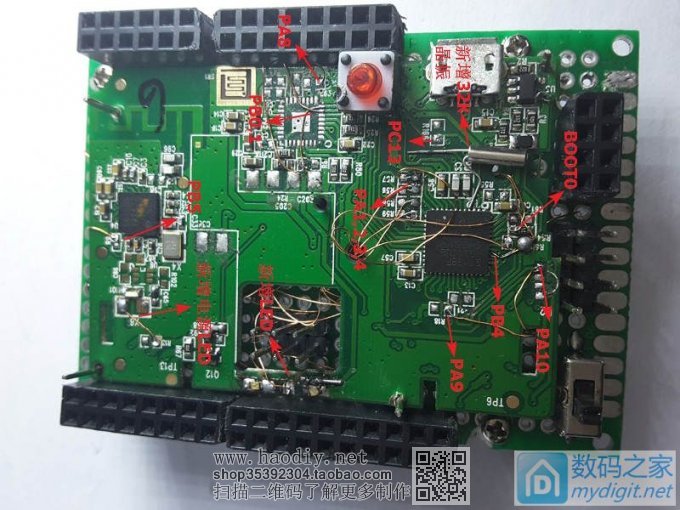

首先我上张表格，这个把芯片的所有引脚都罗列出来了，具体的改法见

序号	板上点号	管脚号	对应IO脚	状态	备注
1	TP19	10	PA0	好	电源开关
2	R57	11	PA1	好	取下电阻
3	R56	12	PA2	好	取下电阻
4	R58	13	PA3	好	取下电阻
5	R59	14	PA4	好	取下电阻
6	TP54	15	PA5	好	需取下222和472电阻
7	C31	16	PA6	好	需取下474电阻
8	R15	17	PA7	好	需取下01C电阻
9	C62	29	PA8	好	需取下电容
10	R18	30	PA9	好	USART1_TX,或断开相应电路
11	D2	31	PA10	好	USART1_RX,红色二极管
12	TP45	32	PA11	好	D-
13	TP44	33	PA12	好	D+
14	TP26	34	PA13		SWCLK
15	TP25	37	PA14		SWDIO
16	TP14	38	PA15	好
17	R54	44	BOOT0
18	J8035	18	PB0	好	8脚
19	J8035	19	PB1	好	7脚
20	TP22	20	PB2	好
21	TP30	39	PB3	好
22		40	PB4	好	后加
23	R9	41	PB5	好
24	TP29	42	PB6	好
25	R60	43	PB7	好	需取下电阻
26	R61	45	PB8	好	需取下电阻
27	J402A	46	PB9	好	4脚
28		21	PB10	好	后加
29	R22	25	PB12	好	需取下电阻
30	D2	26	PB13	好	绿色二极管
31		27	PB14	好	后加
32		28	PB15	好	后加
33	R166	2	PC13	好
