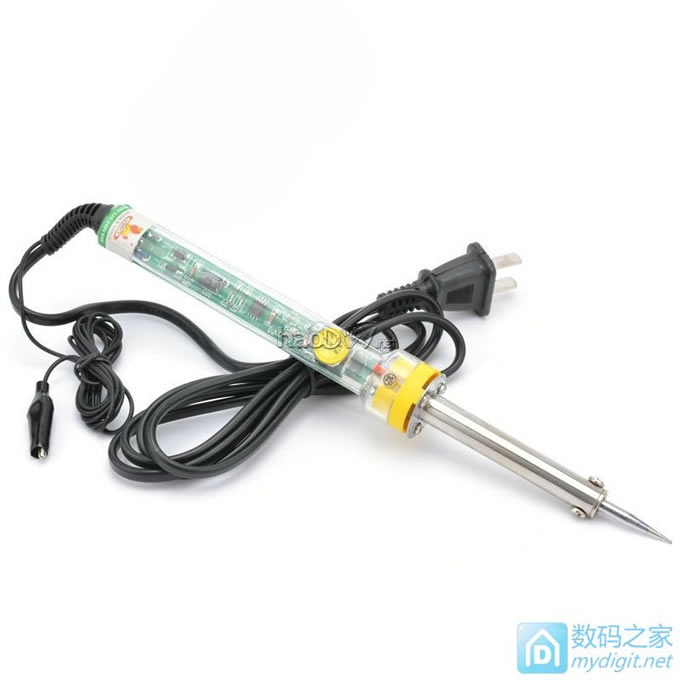

之前用一把威力狮的调温烙铁，新的时候还是比较好用的，但被我用完忘了关掉两三次后烙铁头就烧坏不怎么沾锡不好用了，还有这种类型的内热式烙铁好像都有个缺点就是预热时间太长，有时为了焊一个原件一个焊点等烙铁热等老半天，这个也是让人觉得很不爽。所以一直就想换一把快热好用的烙铁，看论坛上白光T12经久不衰，心痒痒我就干脆买了一套国产白菜白光套件，电源是另淘的24V/2.5A的苹果剪线电源。 苹果电源都让我撬开，准备组装了，但后来觉得不行，万一哪天不小心又忘掉关烙铁不是又要烧坏烙铁头，虽然T12换烙铁头发热芯也算方便，但这也要花钱花时间啊。于是就想这个烙铁必须得有休眠功能才行，自己改电路吧，既然改电路那顺便加上数码温度显示才行，还有买的套件里的东西最好都用上。于是就自制了这个电位器版有休眠功能的数码管白光T12烙铁，并另淘了一个19V3.2A的电脑电源来制作。控制板是自己热转印做的单面PCB，主控单片机是采用STC15W404AS-35I-TSSOP20，运放用的是LM321，显示0.25寸共阳极3位数码管。PMOS是拆的套件控制板上的，双色LED，电位器，电源开关都是套件里面配的。 （2017.01.23 日 三楼新增操作视频） 实现的功能： 1、由电位器调节温度，温度范围为200-500℃。 2、烙铁不使用等待5-10分钟后进入休眠状态，休眠温度为170℃（唤醒方式通过电位器和软件唤醒），进入休眠状态大约一小时未唤醒进入待机状态，待机状态可通过调节温度电位器唤醒或关了重开。 3、有热敏电阻做温度补偿。 4、数字显示烙铁实时温度，显示“Er0”是未接烙铁手柄、烙铁芯或加热开路。显示“Er1”表示烙铁芯正负极接反。“SLP”休眠状态。由于没有按键，所以所有参数都无法调整。 我之前用的这款调温烙铁这次制作也是这把烙铁焊出来的：

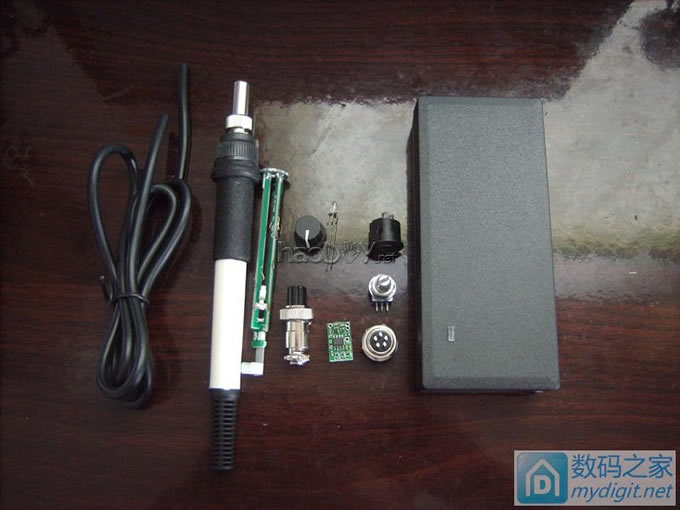

某宝上买的国产白菜白光套件：

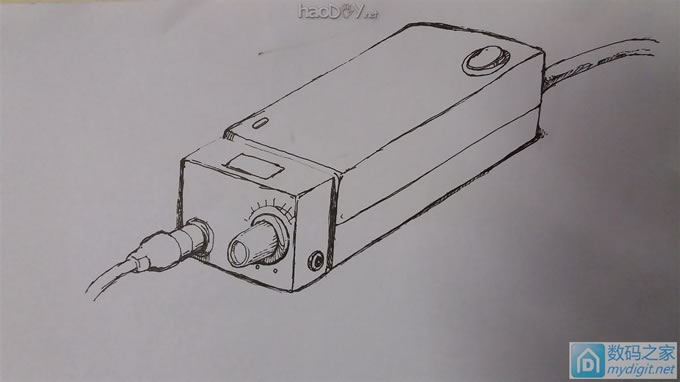

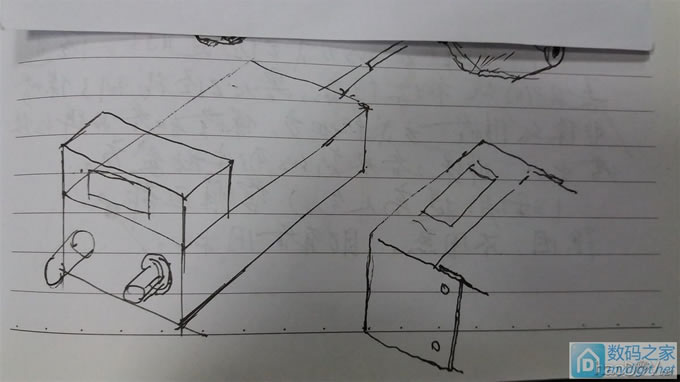

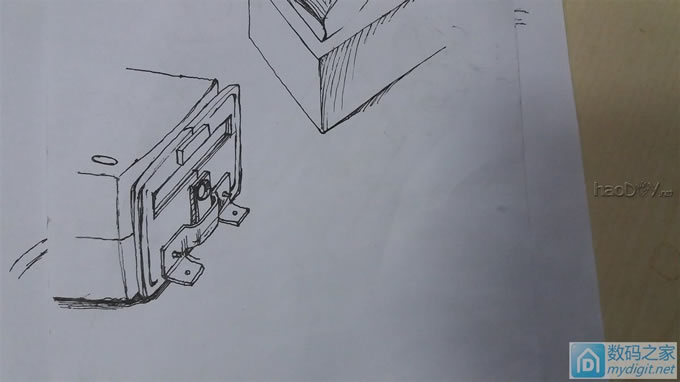

外观设计想象图：

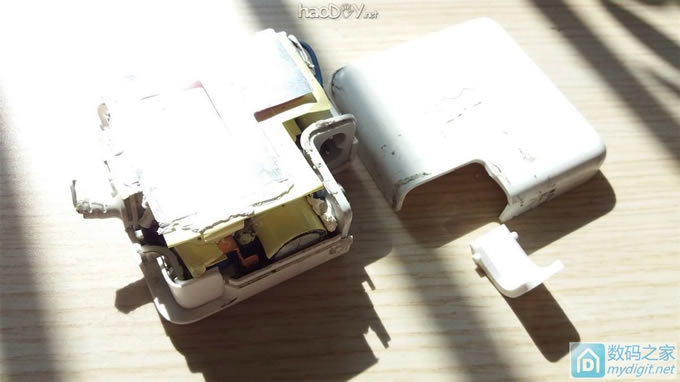

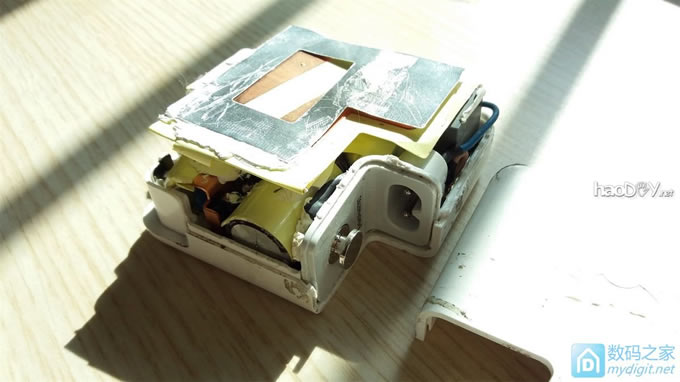

被我先前拆开的二手剪线苹果电源：

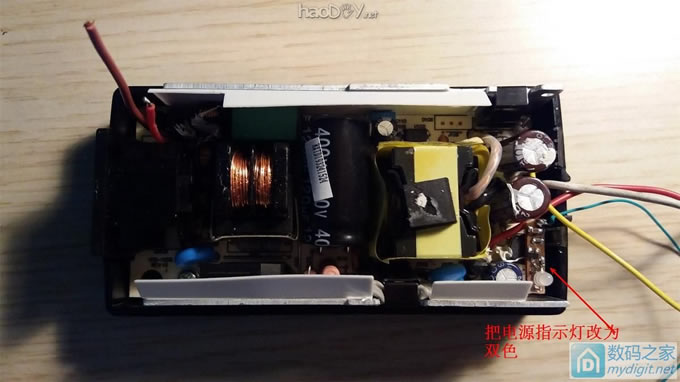

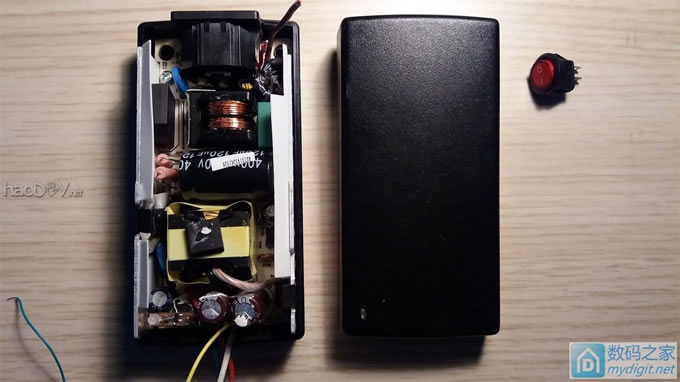

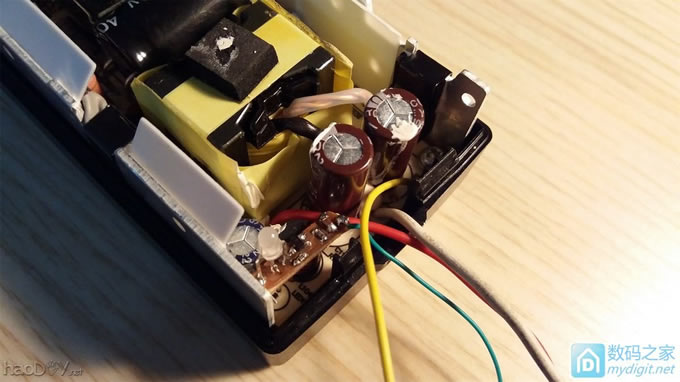

后面换了这个19V3.2A的电源另外开始制作：

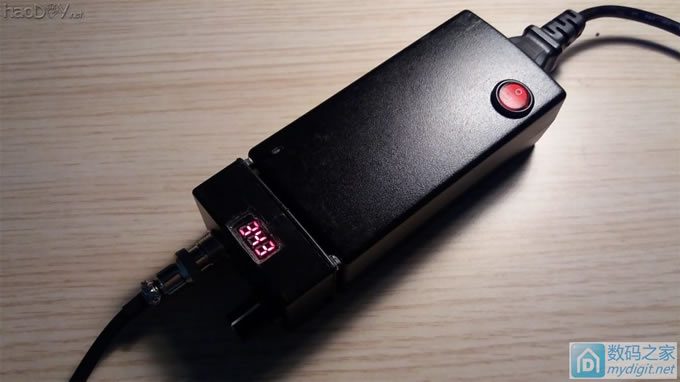

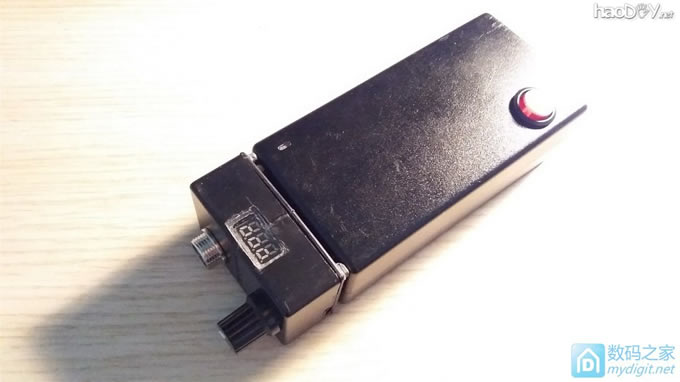

制作完成：

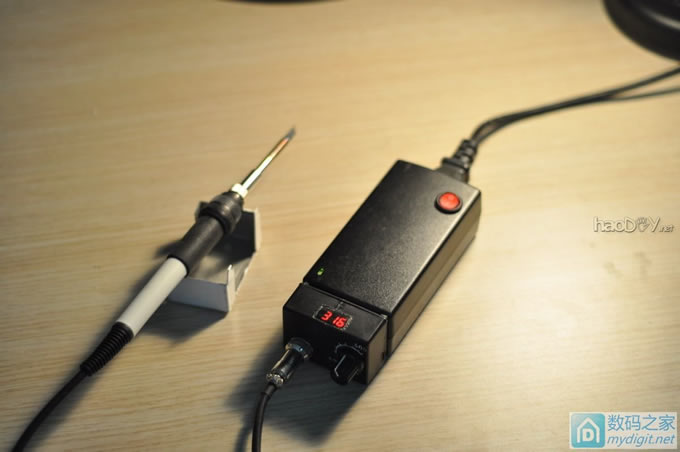

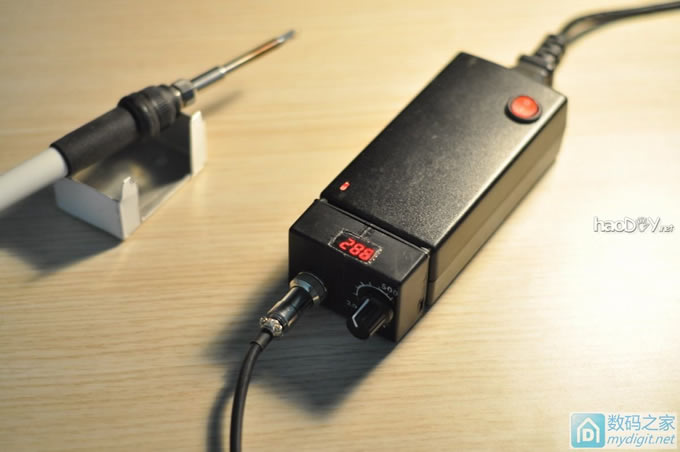

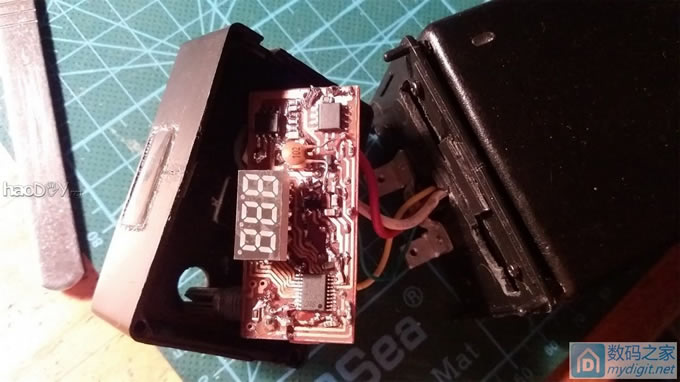

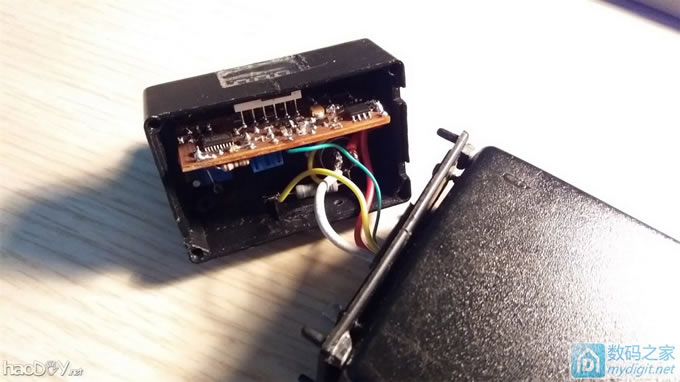

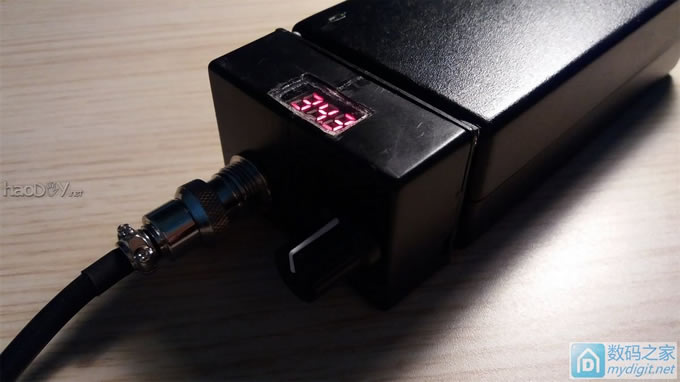

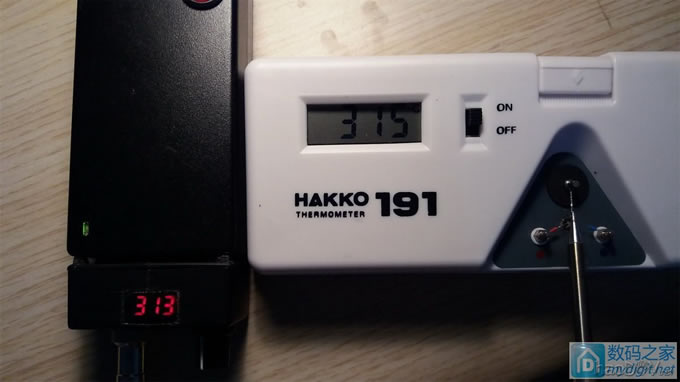

开始是想把控制板直接装在电源内的，但要拆元件移位置空出地方来装控制板，感觉不安全，为了尽量不动电源就采用了外置控制盒的方式。 工作状态：  休眠状态：  加热状态亮红灯：  测试温度：  (责任编辑：admin) |
