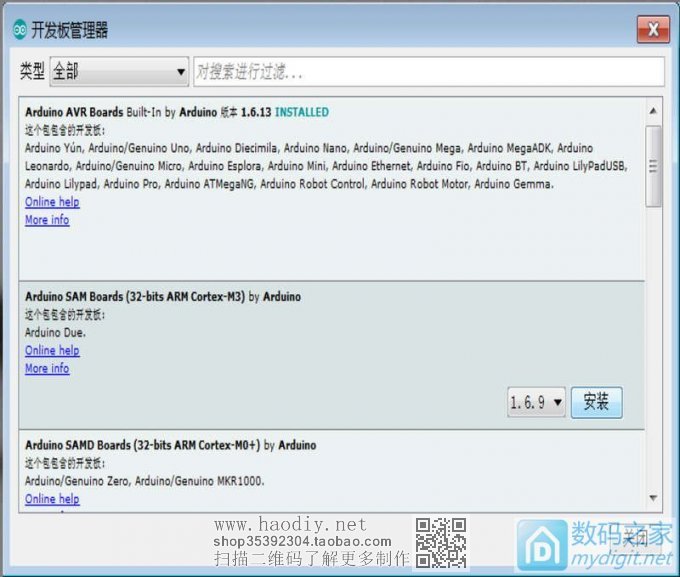

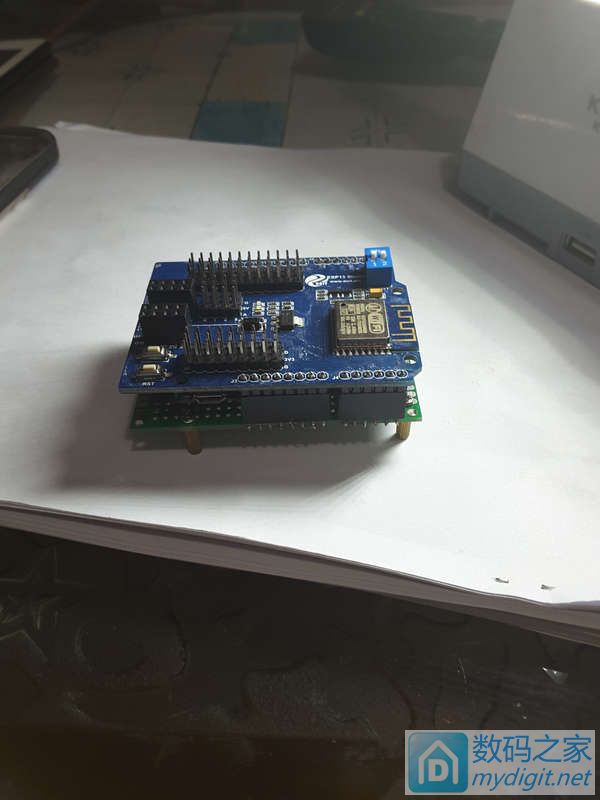

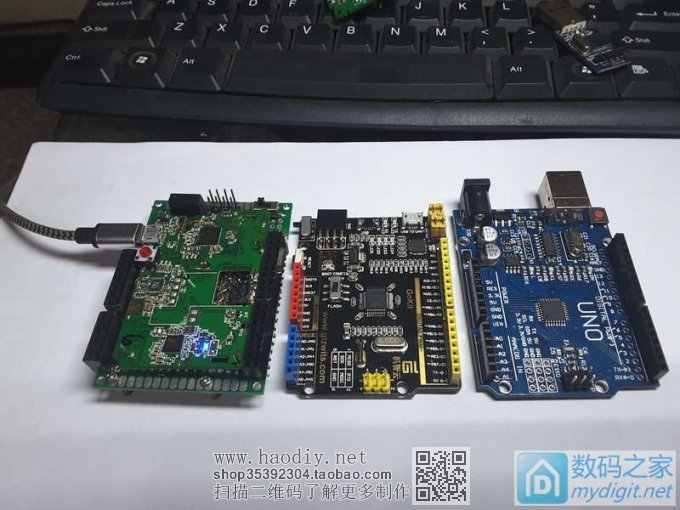

下载安装 huawei 提供的 arduino 1.611版本 ， 401cc arduino 的示例共计有四大项，12个示例，每个都先在  BOOT0置1，晶振12M，的硬件条件下测试。

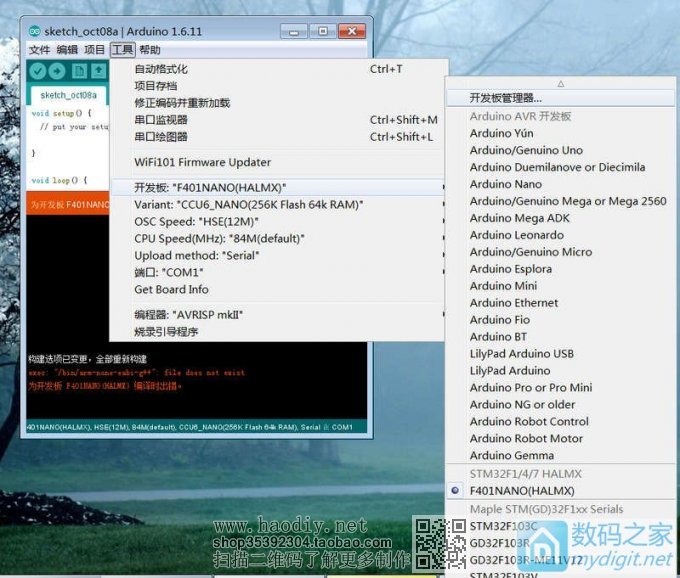

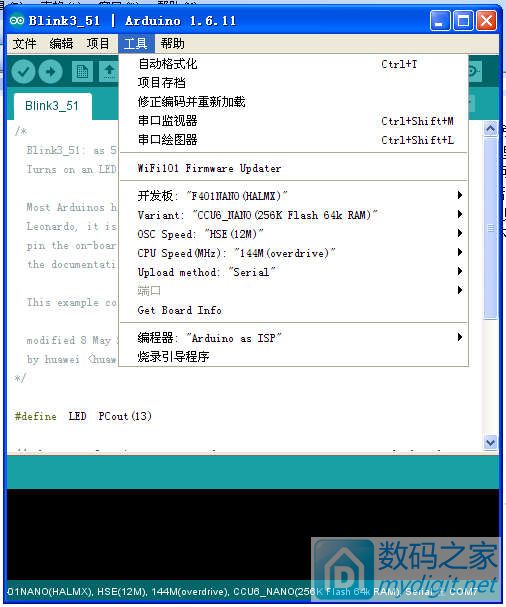

先测  RAM ,再测  SRAM  ,CPU speed(MHZ) 分别测试 84M,120M,144M,

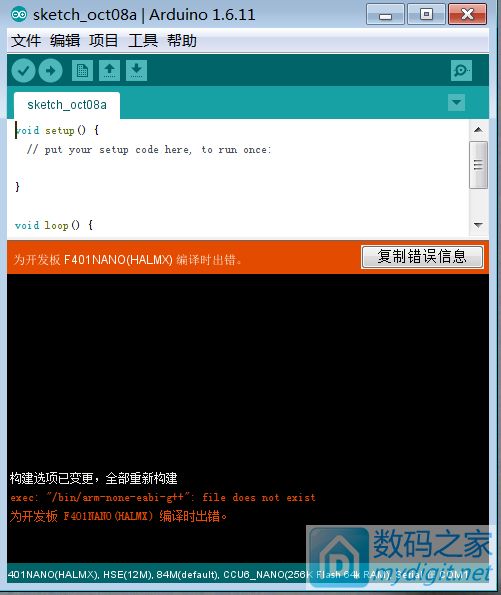

如果出现如下错误提示，请先安装任何一款RAM 的芯片，见图。

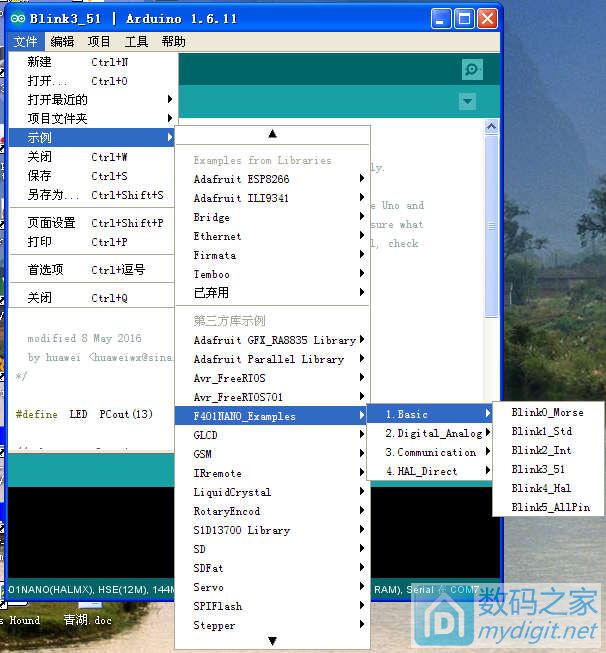

一、示例第1大项Basic

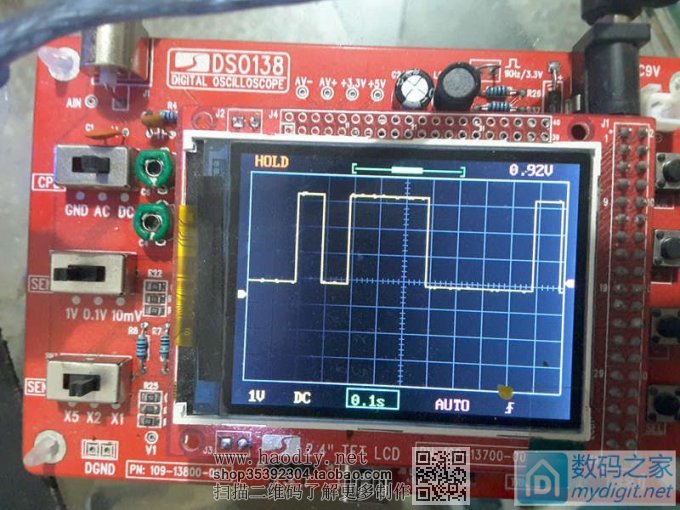

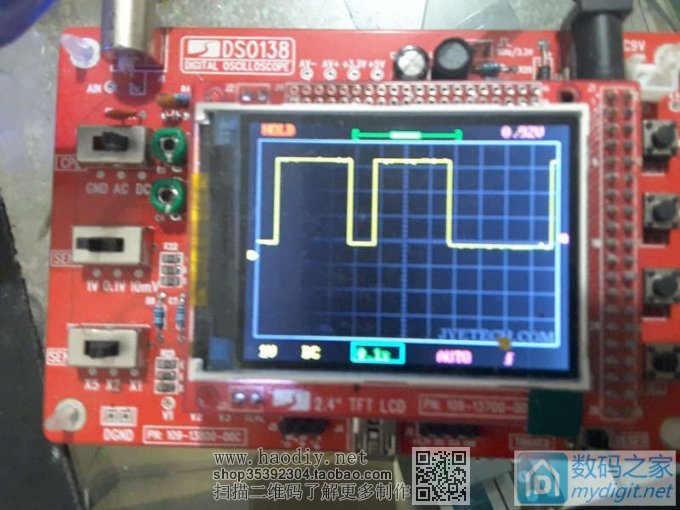

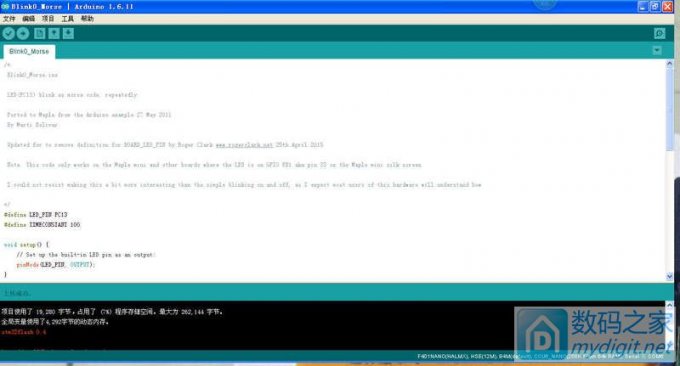

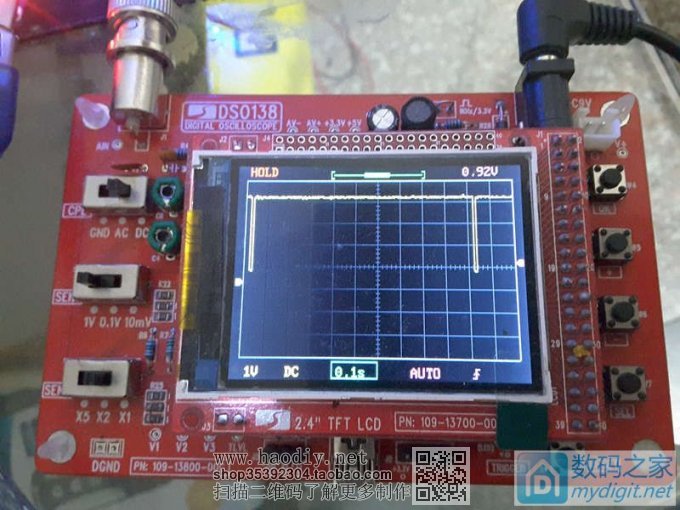

Blink0_morse   输出如下莫尔斯电码“-- .- .--. .-.. .  ”见示波器图形，非常完美。任何管脚替换源程序的PC13  都非常顺利。这个示例优良。无管脚定义也可替换。


Blink1_Std 示波器波形输出正常，管脚替换时要先定义。否则其它管脚替换后无反应。
Blink2_Int 这个测试的板子内置LED的闪烁， PC13脚出现如下波形。


Blink3_51 波形同上，管脚替换时要先定义,，建议本程序的的延迟做个修改与前面的程序有所区别。
Blink4_Hal  测试中的波形稳定，管脚替换时要先定义。
Blink5_AllPin  这个测试中的所有管脚均有稳定波形，优良。

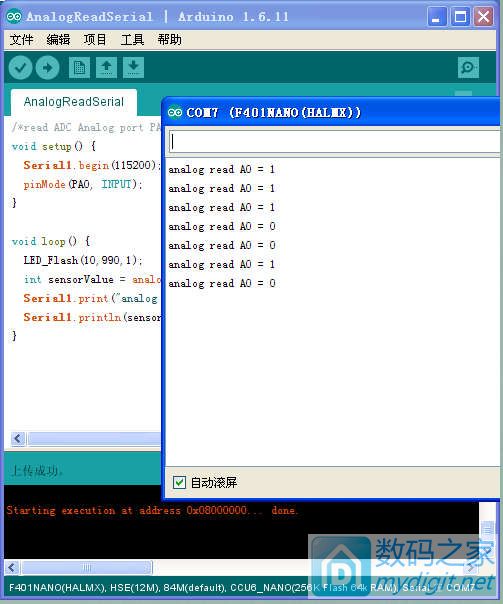

二、示例第2大项Digital_Analog  的第一小项AnalogReadSerial  AD测试良好，在串口监视器上可看到“analog read A0 =0或1”.


Digital_Analog的第二小项DigitalReadSerial  DA测试良好

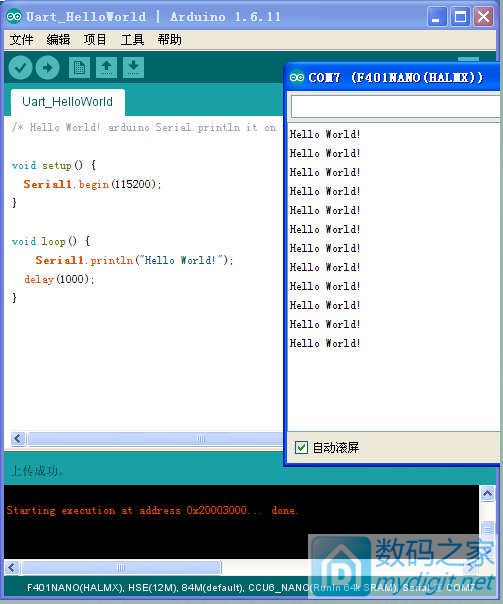

三、示例第3大项Communication 的第一小项Uart_HelloWorld，可在串口监视器窗口看到“Hello World!”


四、示例第4大项HAL_Driect ，
第一小项 HALprint  可在串口监视器窗口观察到输出“something”。
第二小项 HALTogglePin这个测试中的管脚有稳定波形，优良。定义管脚后和替换。

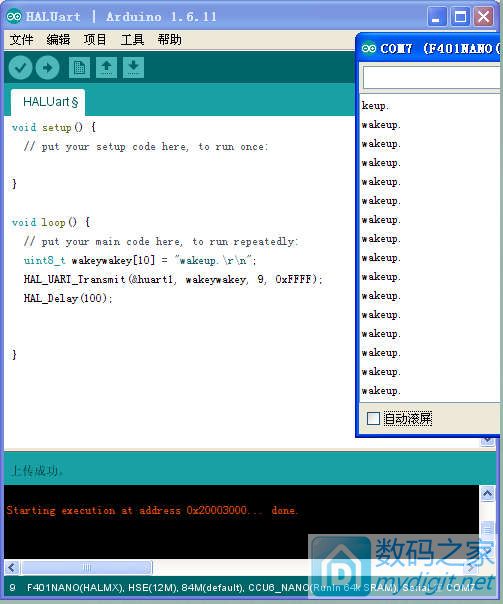

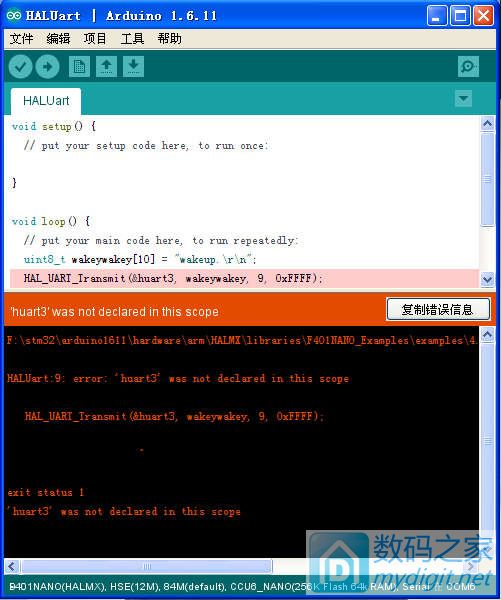

第三小项 HALUart  出现编译错误，请将”huart3 “  换成“huart1”  后面的延迟函数换成  HAL_Delay().  可在串口监视器窗口观察到输出“wakeup”但是第一个显示的是“akeup”不知道是何原因。





结论：绝大部分程序是正常的，由于有了arduino封装,给STM32F401CC芯片的使用带来了方便，使用者不必去考虑怎样去做晶振的设置，管脚的设置，MCU的工作频率，写入RAM或SRAM中，只要在程序工具中先行设定，非常方便。管脚的替换也很方便，只需要在void setup() {
pinMode(PB3, OUTPUT);
}
定义下就好了。给初学者带来了一定的方便。
Delay() 以及 HAL_Delay()  都可以使用。
芯片的超频，基本上没有对程序及单片机造成影响。

缺点：1、示例太少。
2、部分示例还没有进行仔细的测试。
3、不能把arduino 的A和D脚直接对应STM32F401CC相应的管脚而直接来调用原有arduino 的程序。

建议：1、每个示例中的延迟都要有所区别，便于初学者测试使用。
2、示例如果都是HAL 库的，可否把所有程序中的delay（）都统一为HAL_Delay().便于初学者使用和计算。

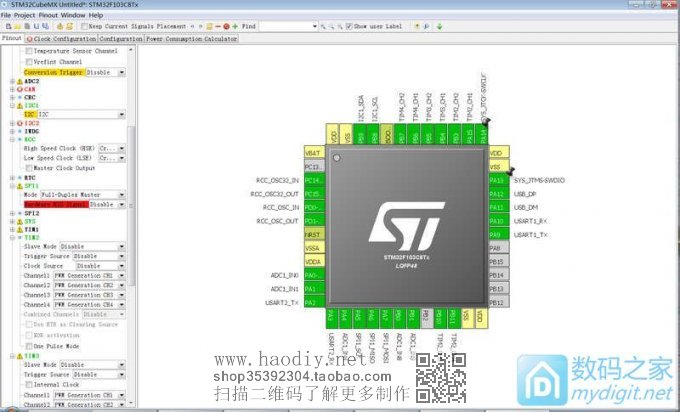

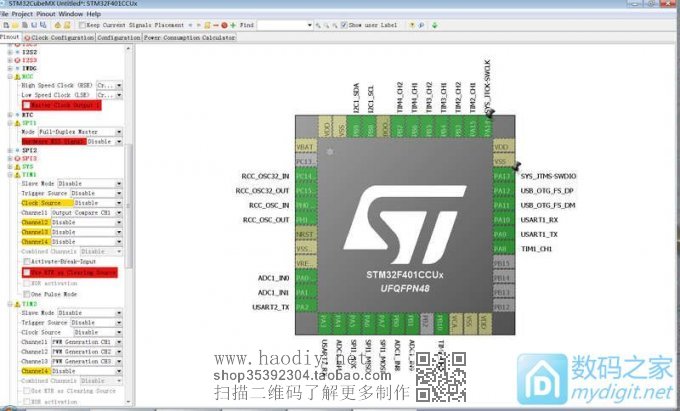

3、stm32f401cc做arduino 有很大的缺陷，由于缺少PB11脚，还要使用到SPI 1和IC1，ADC 1不足6个，PWM 不足7个。因此应当有个电路说明，例如，A5和D13共用一个管脚。对应相应的管脚，便于移植。
4、建议加个电动机的示例。这个比较实用，做个arduino 小车就有希望了。
