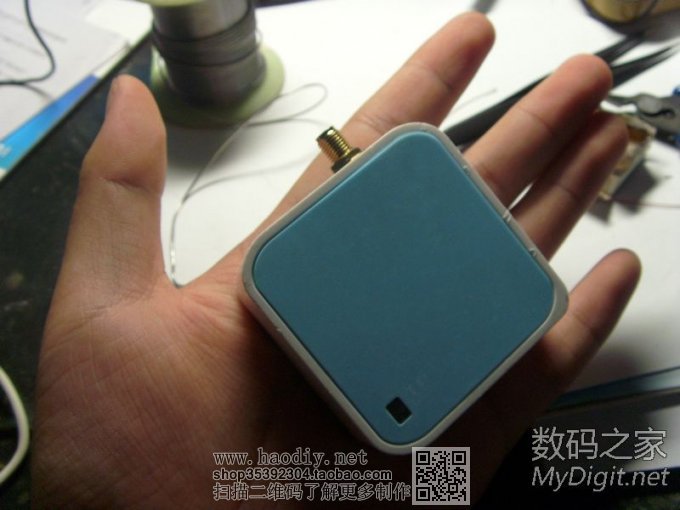

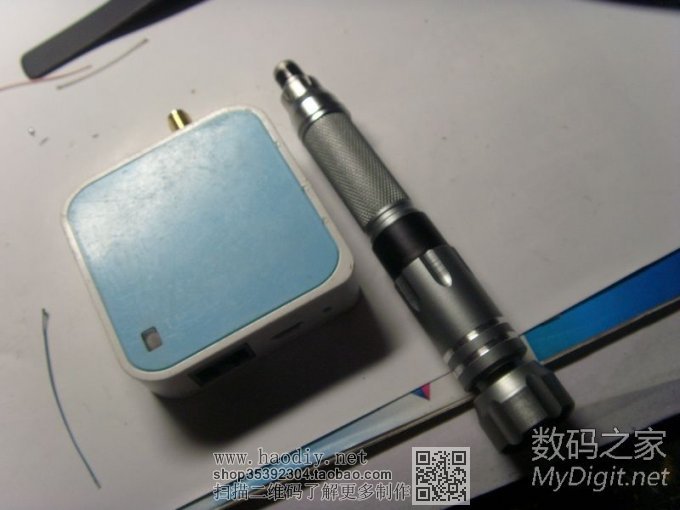

其实这是第二个了，自己折腾出来点经验，跟大家分享，最后有各种固件分享。。。。。。 TP-LINK WR 703N，见过的朋友都知道，比烟盒大不多少...microusb供电，支持usb。。。。可玩性增加，核心是ar9331，功耗低淘宝二手买了两个来折腾，过程 拍了照片跟大家分享。。。。 看体积，反正这是我见过的最小的。。比集成电源的700n小一圈
二手的，成色确实一般。。。
第一步，拆开换内存，其实不换也可以， 原机钰创内存32M，支持不少固件，既然 改造，那就一改到底吧。。高温胶带保护 附近小元件，有风枪最好，方便的多，没 风枪就堆锡吧。。。图片已经吹下来并抹松香。。。
需要的内存。。淘宝买的拆机片， 一块多一片，DDR1 64M 16位。 手头有内存条拆也可以。。。垃圾 mp4上也会有这种颗粒。。。
我是拖焊的，图片已经焊好并成功 进系统运行。。蓝灯是闪烁的。。
看一下焊接的
焊的还对得起观众吧。。。
接下来是搞flash，因为要做双系统， 做双系统的原因是我没找到既带wisp 万能中继又能配置唯一一个网口作为 wan口的固件，openwrt和dddwrt不喜 欢，所以没考虑，保留原系统，再加上 一个flash。。。那么，就要涉及芯片启 动选择，就像电脑设置第一启动项。。 电脑是靠bios设置，而路由在多flash的 情况下靠第一个脚的电平高低来选择。。
加热慢慢撬起一脚。。别撬太高， 小心断了。。。。
选择开关，来自于一个垃圾mp3.。
这种开关非常薄，装在这里非常合适。。 此创意由坛友@神经病提供，三个触点， 中间的是公共端。。。

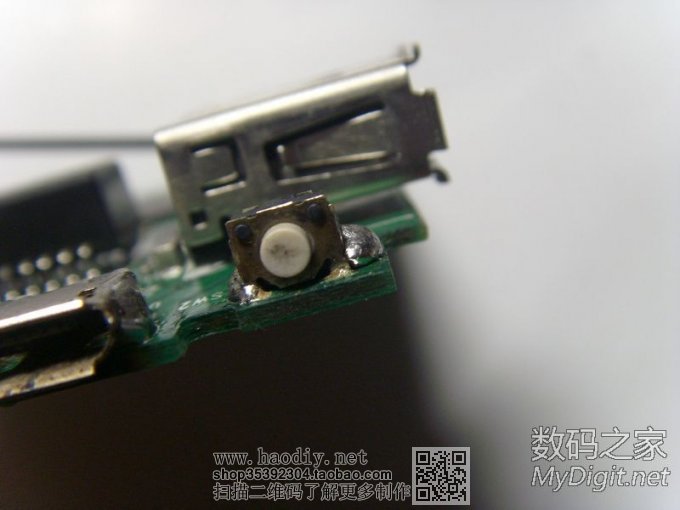

从网口这里正好可以接触到开关，反正 不经常切换，装这里刚刚好。。。
这是这个开关原来服役的地方，T12发热 部分来回加热pcb反面，一小会就掉下来了。
因为这里没有覆盖铜箔，我这样固定的。。 给大家参考一下。其他502 ，101，哥俩好， 万能胶请自行尝试。。。。
准备另一片flash，华邦的8M，有人说华 邦的速度快一些，不知真假，刷写AR9331 的不死uboot。（最后提供固件）

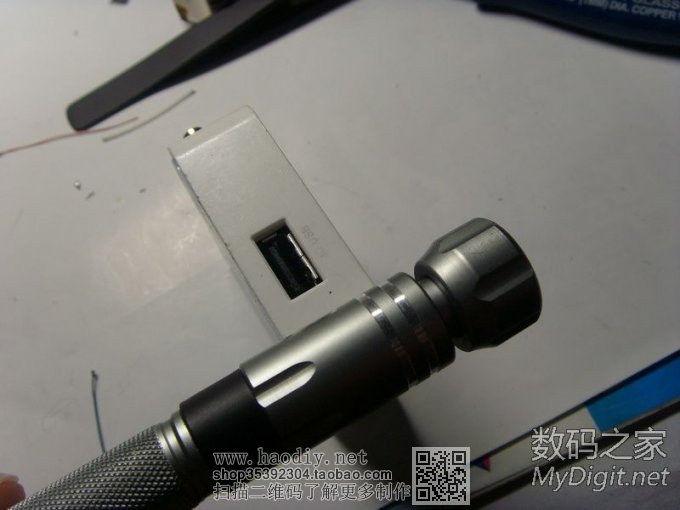

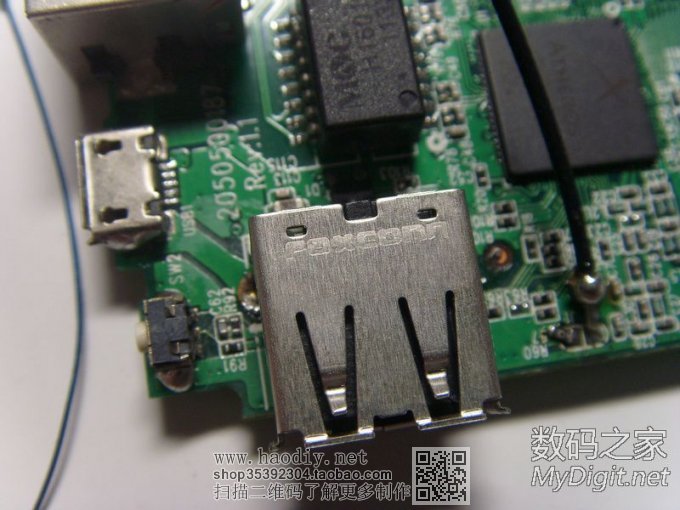

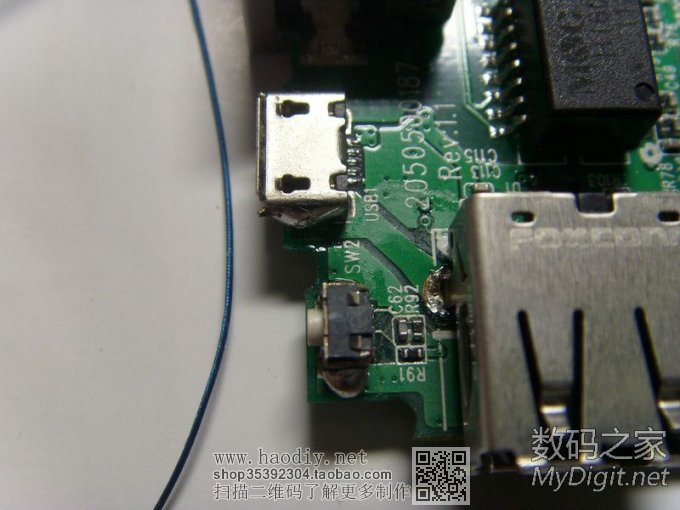

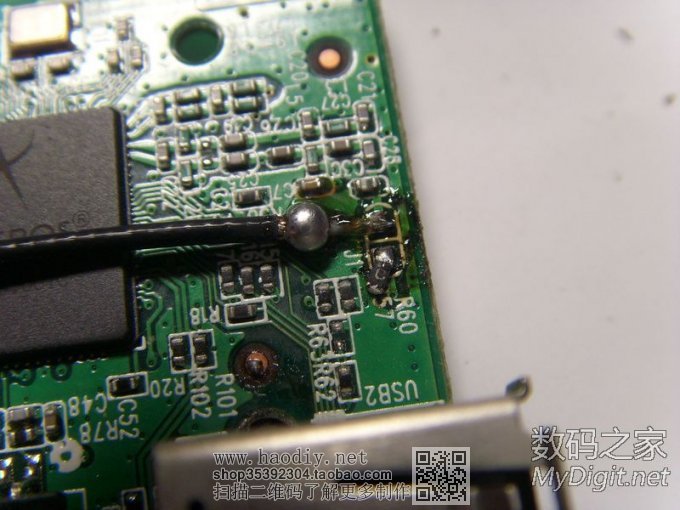

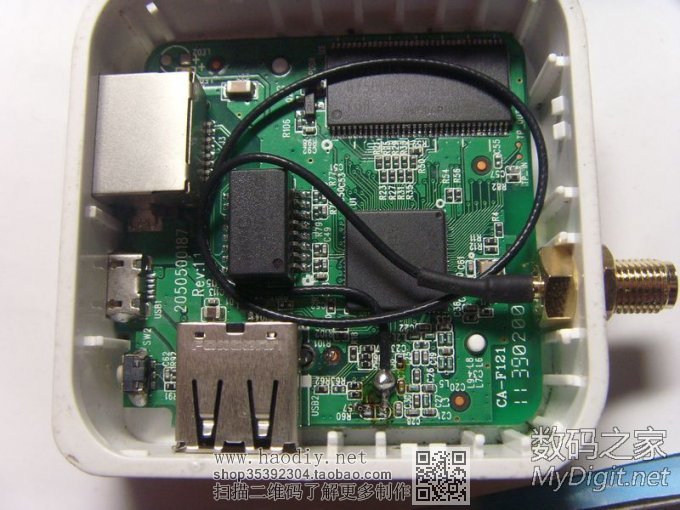

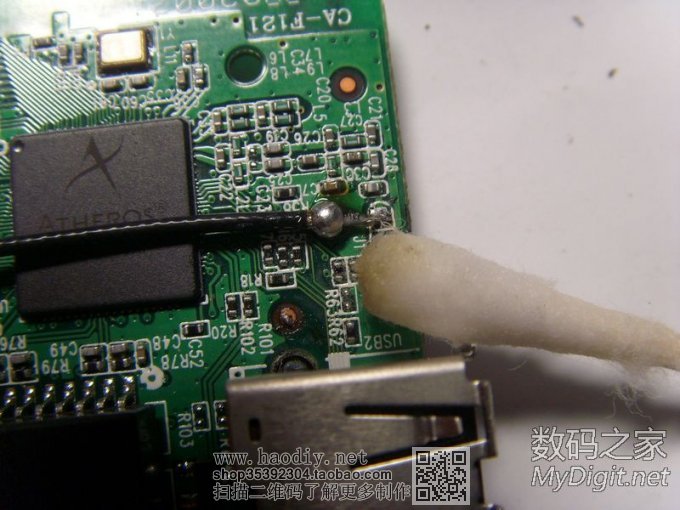

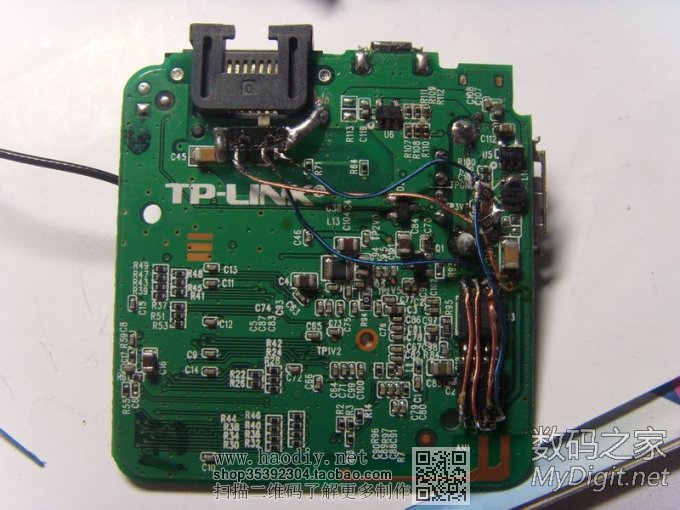

一层楼十五张照片。楼下继续。。。。。。。。 等等。。。。丢下M再下楼 好了接上楼。。。。。。 编程器。。用于刷写固件。。。。  检测到flash了，选好固件，，开刷。。。。。。。  好了，这个编程器速度比较快。。。。 直接用后把flash按在编程器上。。 焊都懒得焊。。。  叠焊太厚，板子不能放回外壳。。。。 另寻出路。。除了1脚，其他全部并联  没错，传说中的死虫法，这样就并联了四个脚了。。  侧面看  先焊上固定。。。。  剩下的三个脚用耳机线飞线。。。。。 个人认为耳机线还是比较好用的。。。  然后，把焊盘1脚和开关公共端连上。。。  离近看一下  这边也连上。。。。  然后在芝麻粒里面找10K电阻。。。 用于拉高1脚电位。。控制启动。。  两颗10K电阻。。。。  焊接好了，电阻串在3.3V和两个flash1脚之间， 然后分别将俩个1脚飞线到开关另外两个脚上。。。 开关拨到哪边，哪边电位被拉低，即flash被选中。。  两颗电阻焊接在了电容上。。。。  又15张照片。。楼下继续。。。 先丢下M再下楼。。。 继续编辑。。。。 开关这里焊接好。。。。  再检查一下，准备上电。。。。。  好，原系统正常。获取到地址。。另一个存在侥幸心理没测试。。 还是测试一下好。。省得后面麻烦，，，，  接下来改外置天线，不需要切割pcb这么 暴力。拆掉这个O就好了。。。  焊接上馈线。。。。别焊错了芯线。。。 #p#分页标题#e#  射频部分还是用酒精擦一下吧。。。。  二手东西。。usb生锈，换了富士康的头子。。。  microusb和reset键都不是太牢固，最好固定一下   检查一下，，装壳子。。。。  开孔就是用钻头，，但是用手拧，别通电，除非你有足够把握。。。。  好了，准备刷系统    (责任编辑：admin) |
