整理了一下杂物，意外的翻出了一下当年DIY充电宝的几片电路板，于是用手里的材料DIY了个3.7V48AH的变态容量实用充电宝 简单说一下主要参数： 电池：聚合物软包 3.7V 4800mah x 10片并联，总容量48AH，实际放电测试有48.3AH、 PCB： 两片英集芯IP5312 同步整流多协议快充方案（双向） 一片致新G5177c 5V3A同步整流方案 输入：5V3A/9V2A/12V1.5A 最大18W，两片并行充电，理论36W充电、 输出：5V3A/9V2A/12V1.5A 最大18W，两片就是36W、 G5177c可以5V3A 15W，理论18+18+15=51W输出，3路4口 英集芯IP5312支持QC 3.0+MTK PE+三星+苹果2.4A协议输出 G5177c不支持快充，只能5V，好处是效率高，2A放电的平均效率有91% IP5312和G5177C都是同步整流，内置MOS开关，不是外挂MOS，专治效率强迫症
---------------------------------------------分割线------------------------------------------------
先来芯片裸照

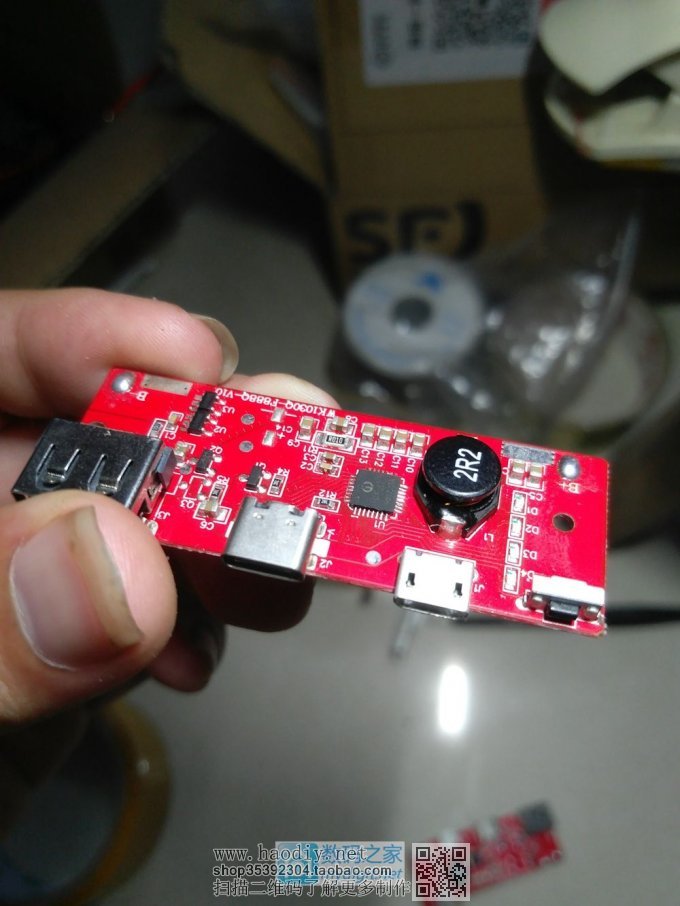

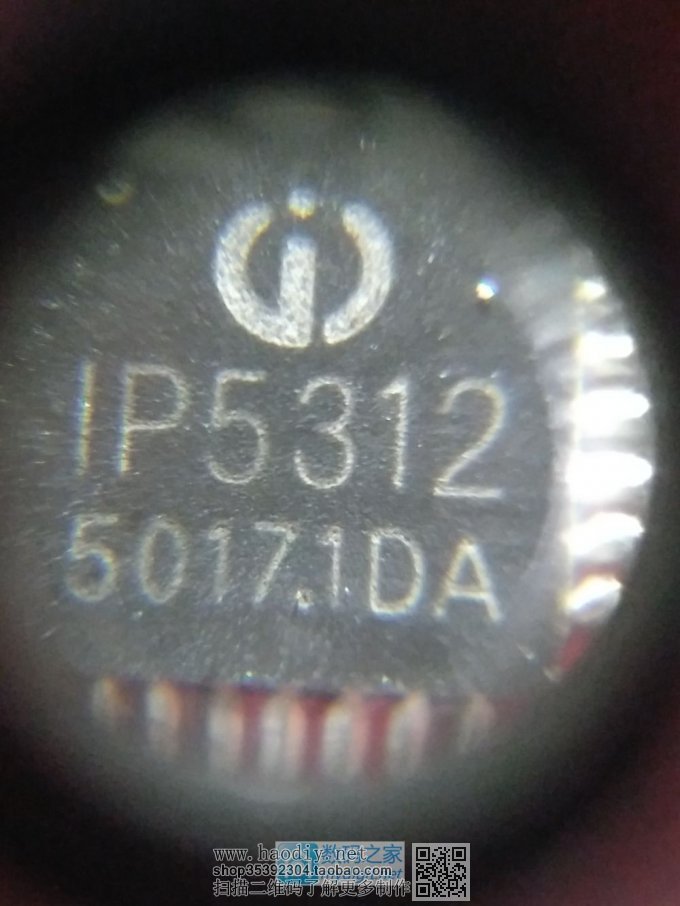

这是IP5312，官方说明是支持高通，联发科，华为，三星，和苹果2.4A的快充协议，
除了变态的VOOC（DASH=VOOC）
================================================

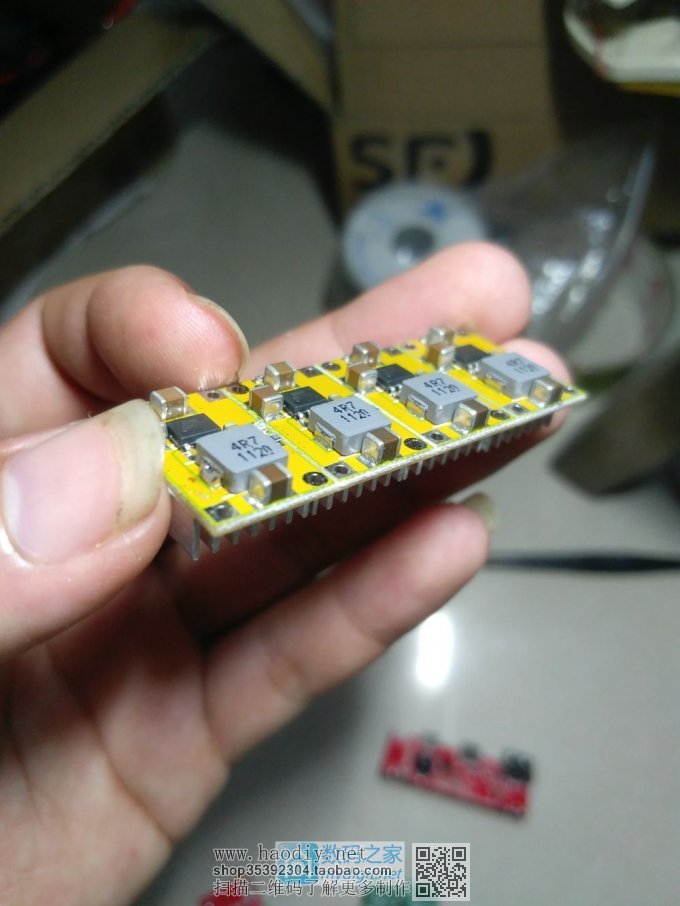

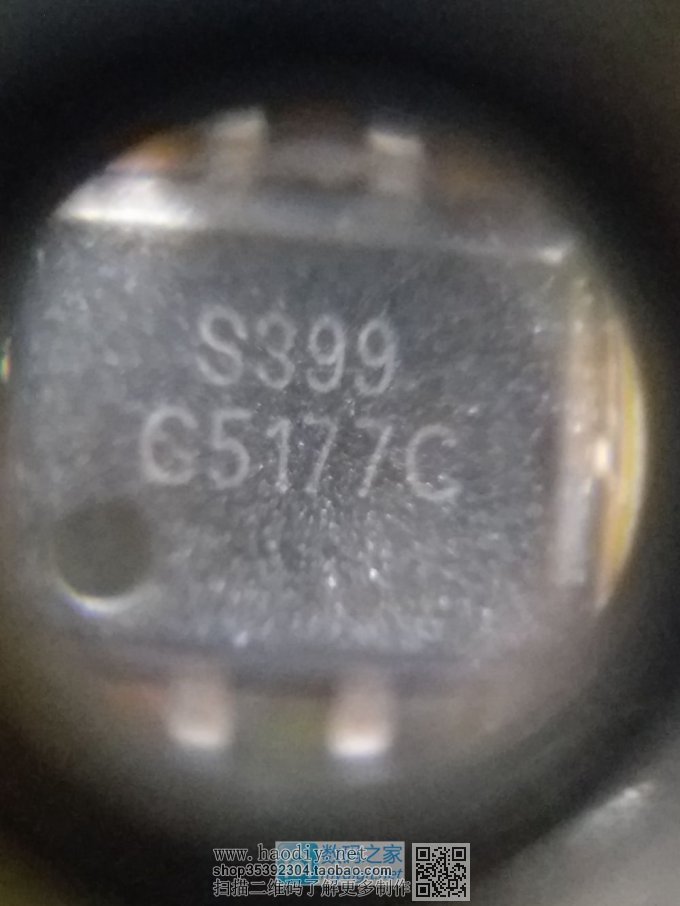

这是G5177C，5177的最高阶版本，为了Apple 2.4A充电诞生，实测假负载可以5V3A稳定长跑（4.87v@2.97A）
在快充没普及之前，G5177系列简直就是穷人的牛肉、便宜，效率高，发热小、
================================================

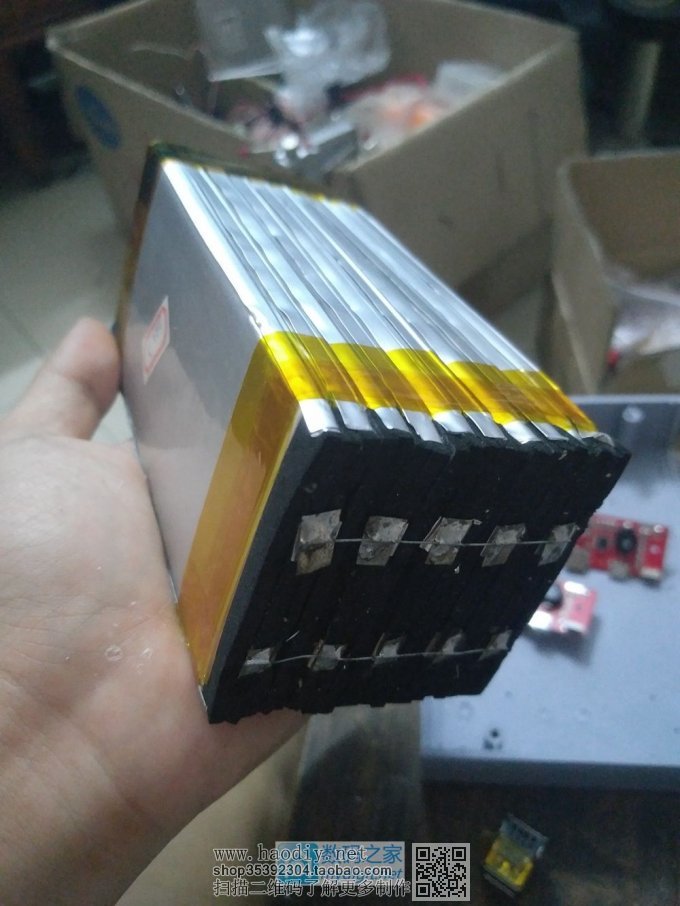

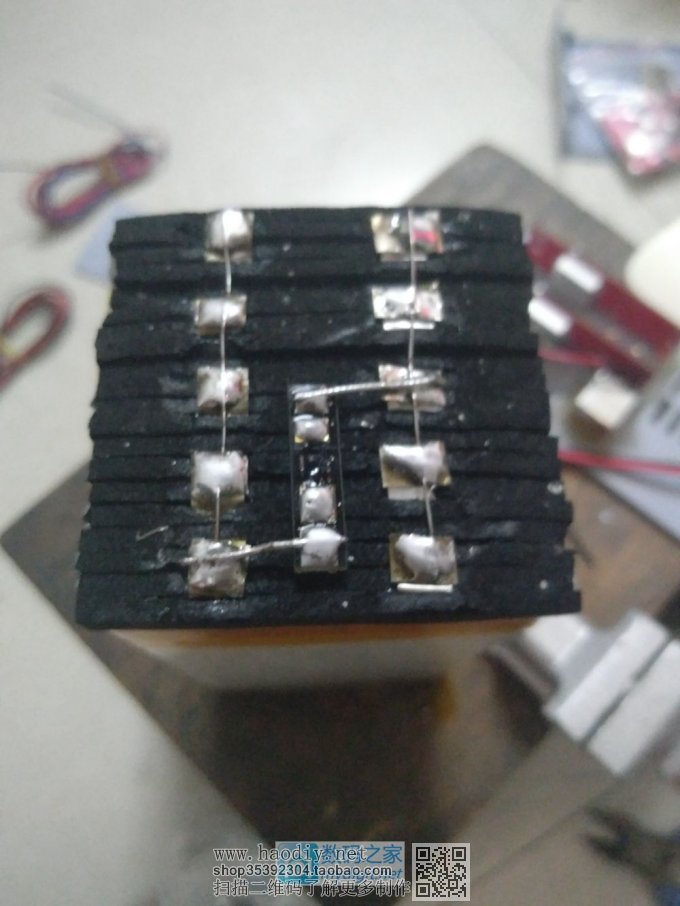

这是聚合物锂电芯
出厂分容标签写着4330mah，我测试居然有4810~4890mah？！
================================================

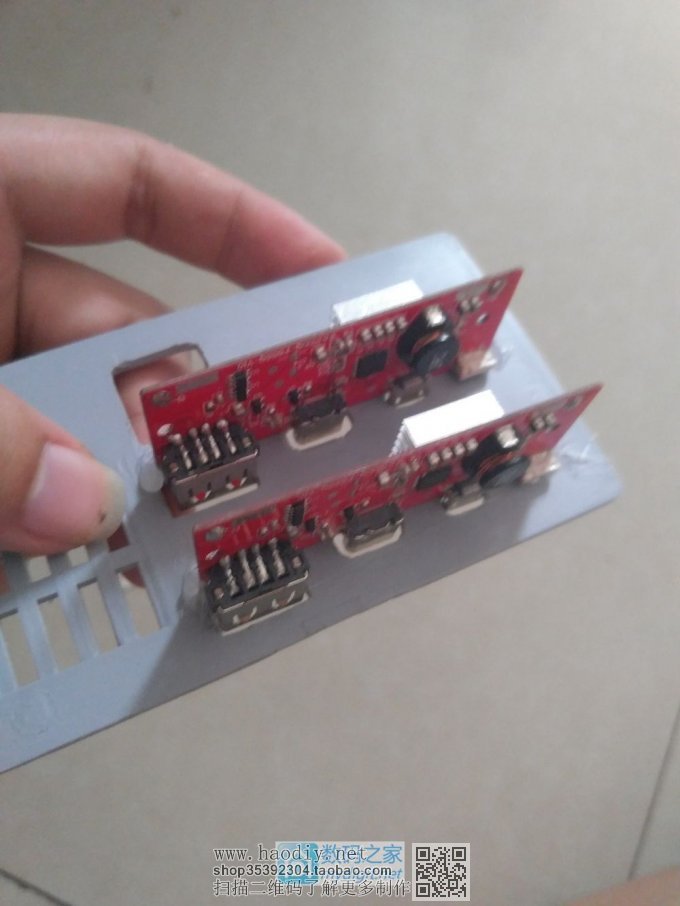

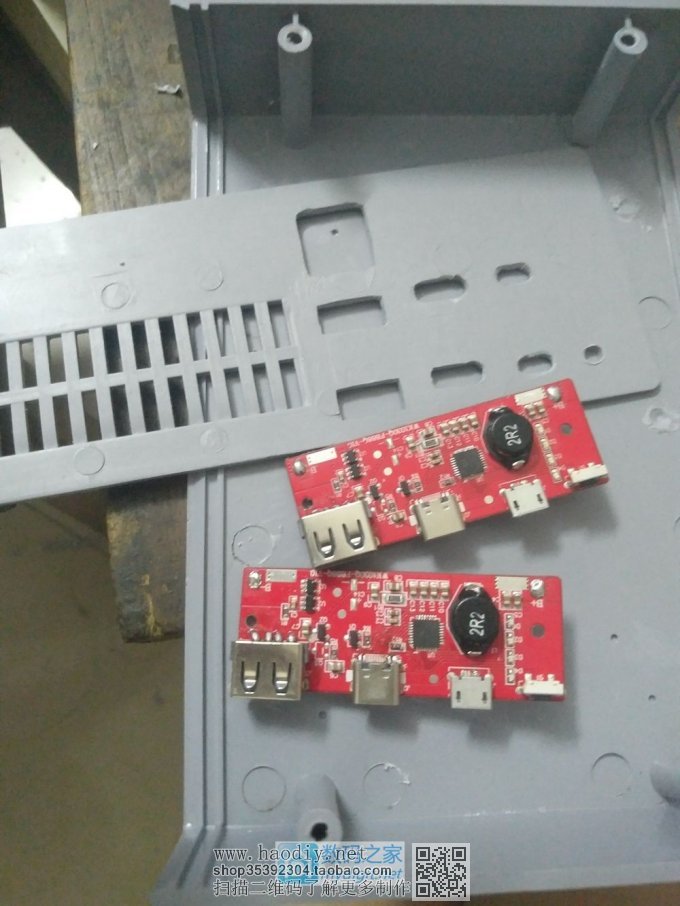

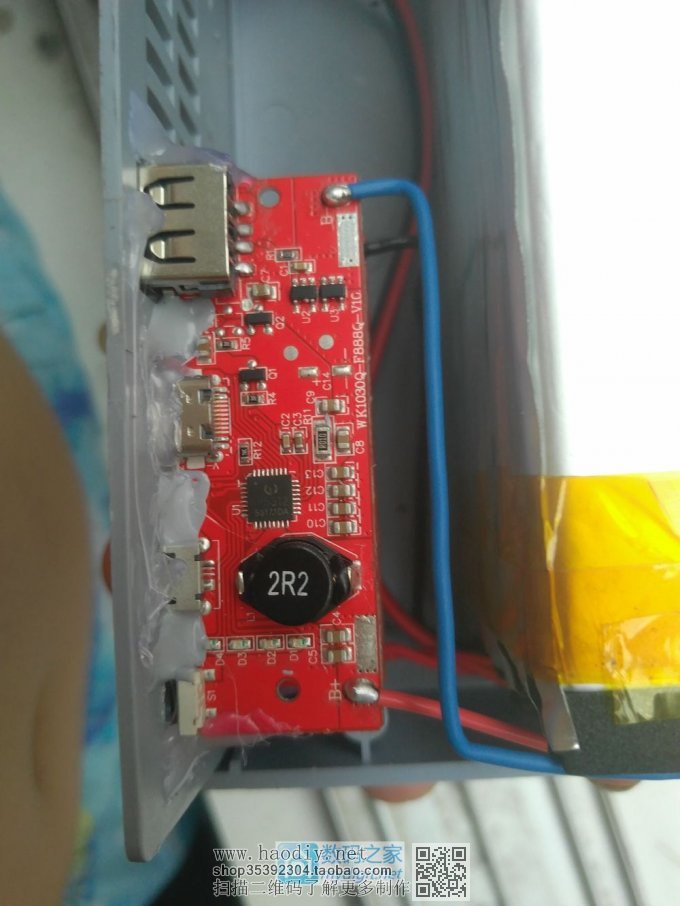

这是PCB，英集芯IP5312方案，TYPE-C+Micro USB、双输入~
IP5312官方文档说5V效率可达97%！9V效率86%！
这5V效率不知道TPS61030，SY71066和LTC1700会怎么想...
================================================

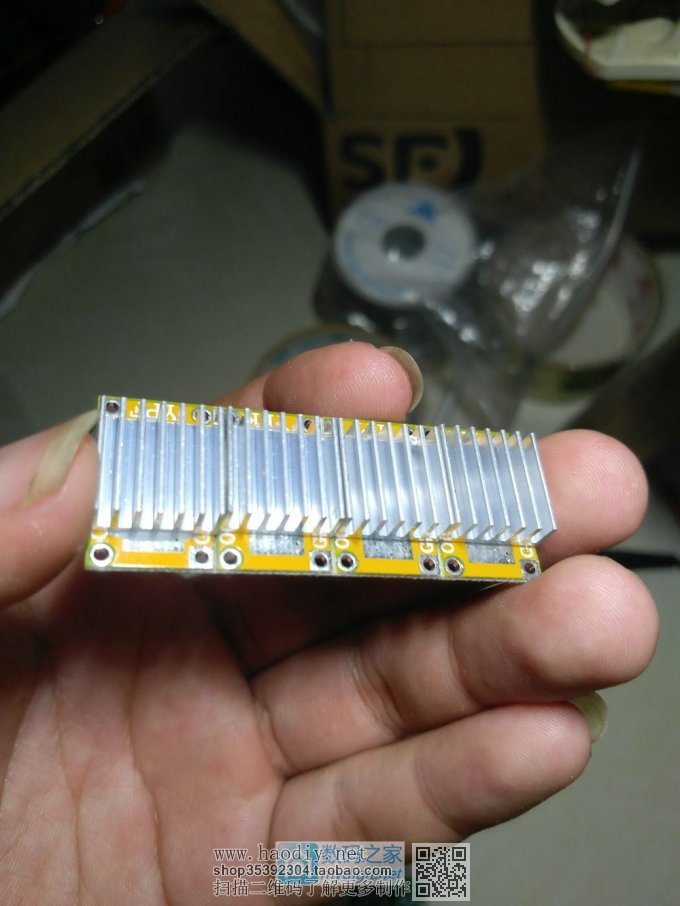

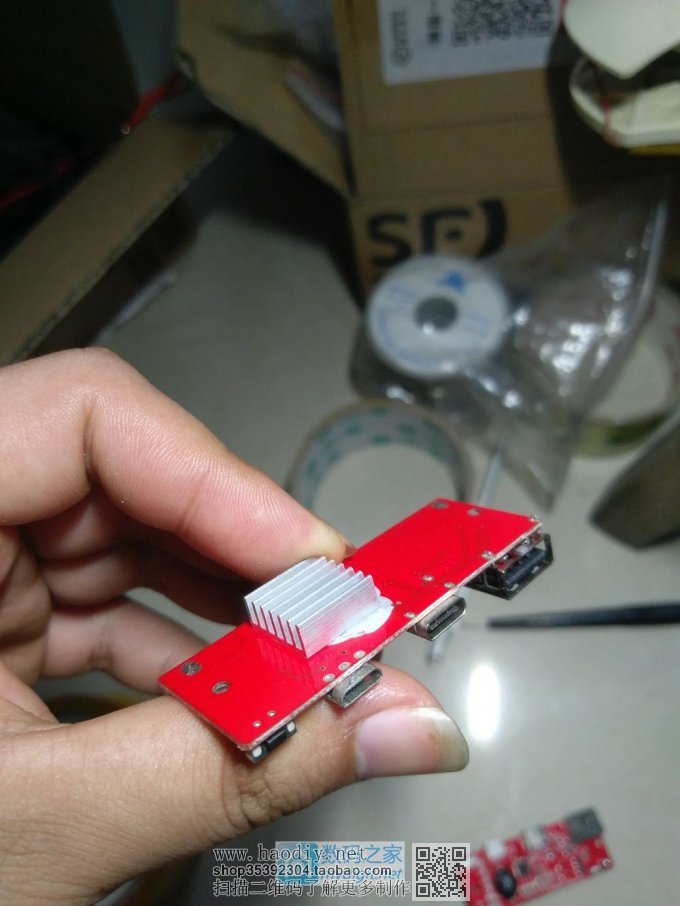

自己用硅酮导热胶贴了散热片，其实这板子5V基本不热，快充就比较热一点，
但是..强迫症不贴个散热片心里不爽
===================================================================
G5177也不放过、感觉加了散热，大功率输出会更加稳定耐操吧~
================================================

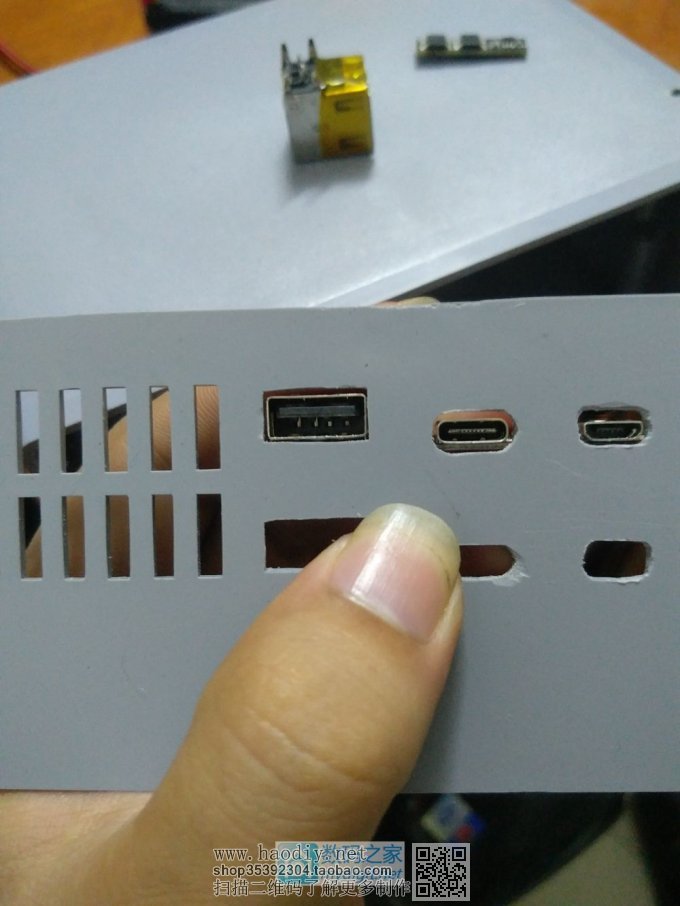

找了两个用浅蓝色全新的仪表盒子，用电钻打孔，打孔过程略
===================================================================
对一下孔，嗯，不错~~
================================================
涂704导热胶，再上点热熔胶固定好USB母座，防止松动，这是固化前的样子
===================================================

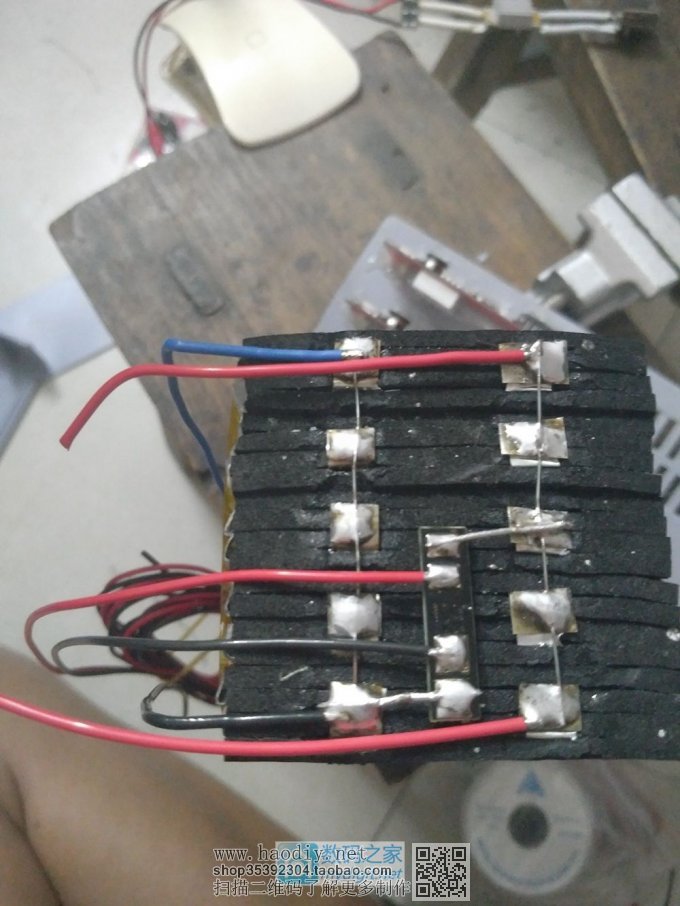

开始焊接保护板
我用的是小日本的精工S-8251保护板，有4个MOS，满载8A压降80mV
================================================
上下两组粗线是给英集芯IP5312的，自带锂电保护，所以就不经过保护板了
用的是1平方的纯铜镀锡线，耐高温的特氟龙皮，能过10A的电流，还阻燃~
================================================
焊接过程略...这是焊好电路板的样子
===============================================================

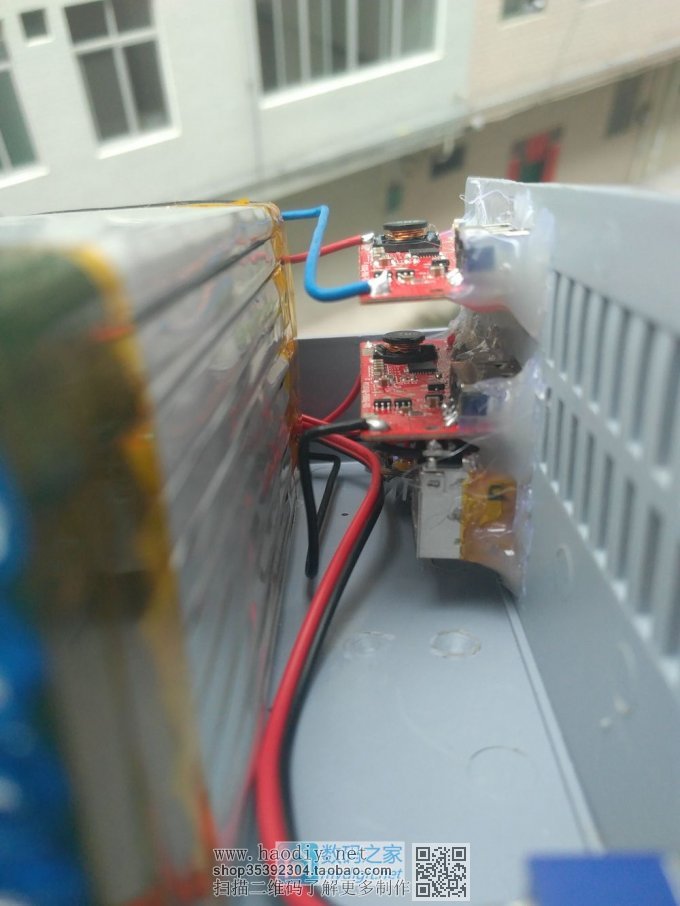

换个角度，感觉还有很多空间，应该可以多放一片IP5312或者两片G5177c
================================================

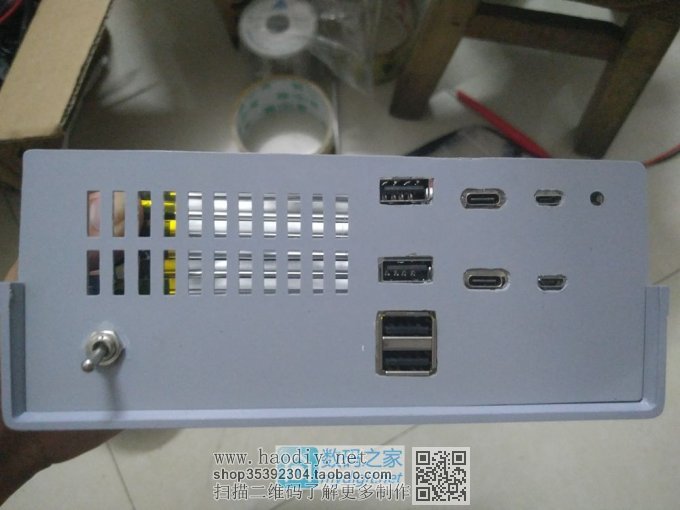

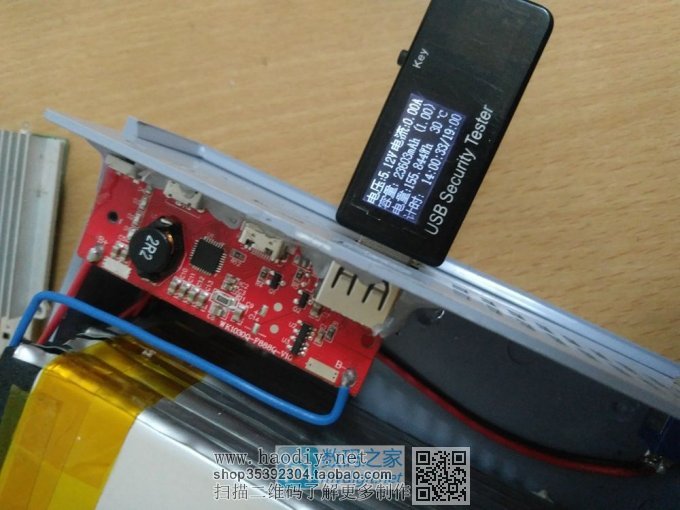

来个正面，双Type-c+Micro USB，4个USB输出！
散热口多，大功率散热不愁
其实我还可以加到6个USB的但是没什么意义，一般人也就用两个，能同时用3个的都是少数，同时4个的那肯定是在装逼~
================================================
二楼上测试图~~~~~

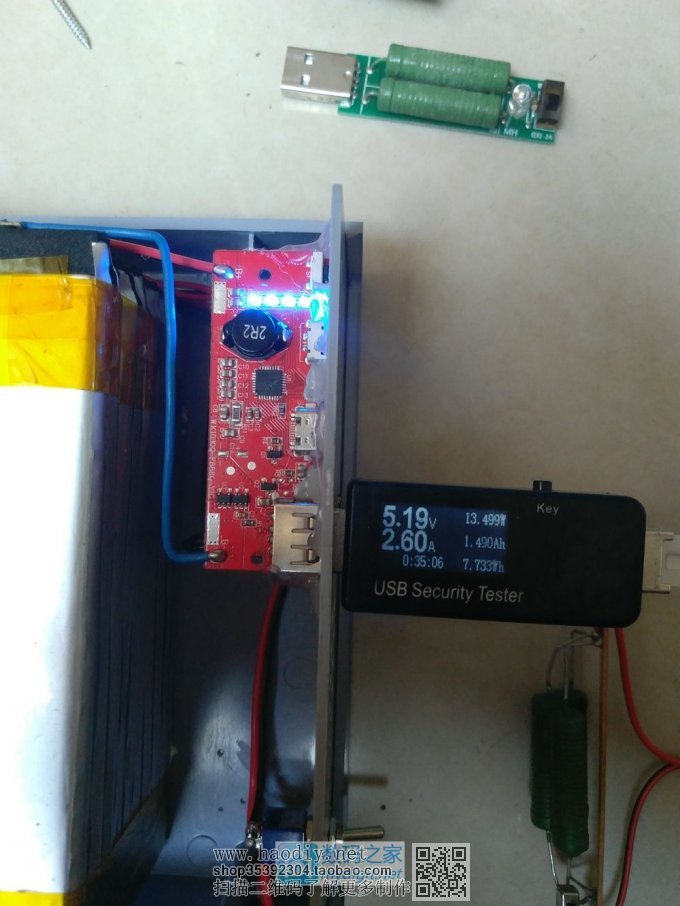

测试一下IP5312输出，5V2.6A、而且带线补、空载5.1v带载5.2v
================================================

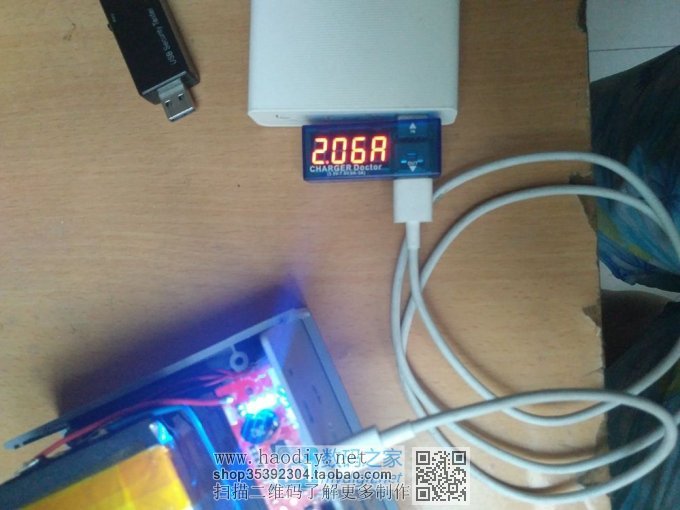

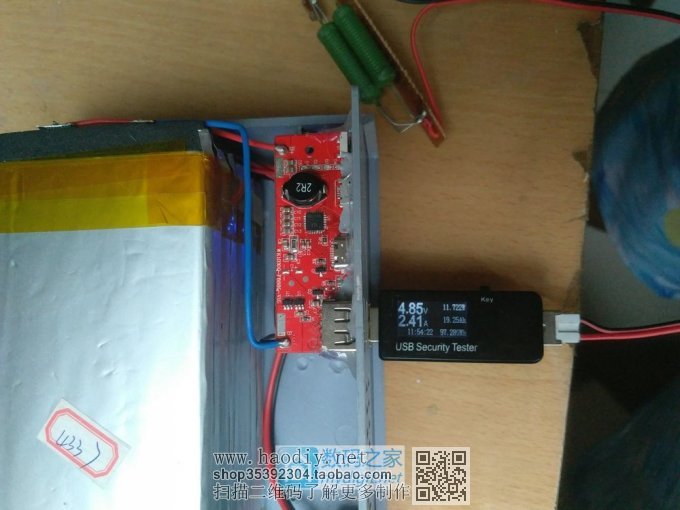

测试一下G5177C输出，2.41A、可以长跑5V3A的，2.4A小意思
这个输出是双口USB母座共用，双口都是apple 2.4A 协议的识别电阻，
而且D+D-短接，理论上是安卓苹果全兼容的
实测可以1ma电流输出不关机，冲蓝牙耳机，手环之类的有福了！~
================================================
接下来测试双向快充~~

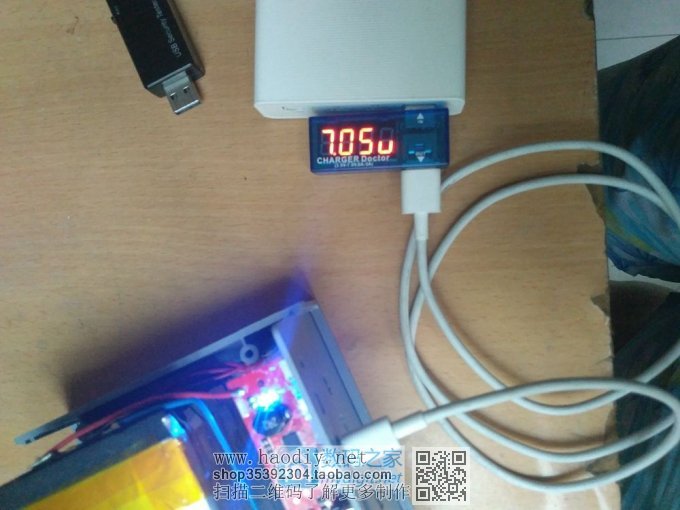

快充输入 7V@2A
================================================
快充输入 9V@1.7A
================================================

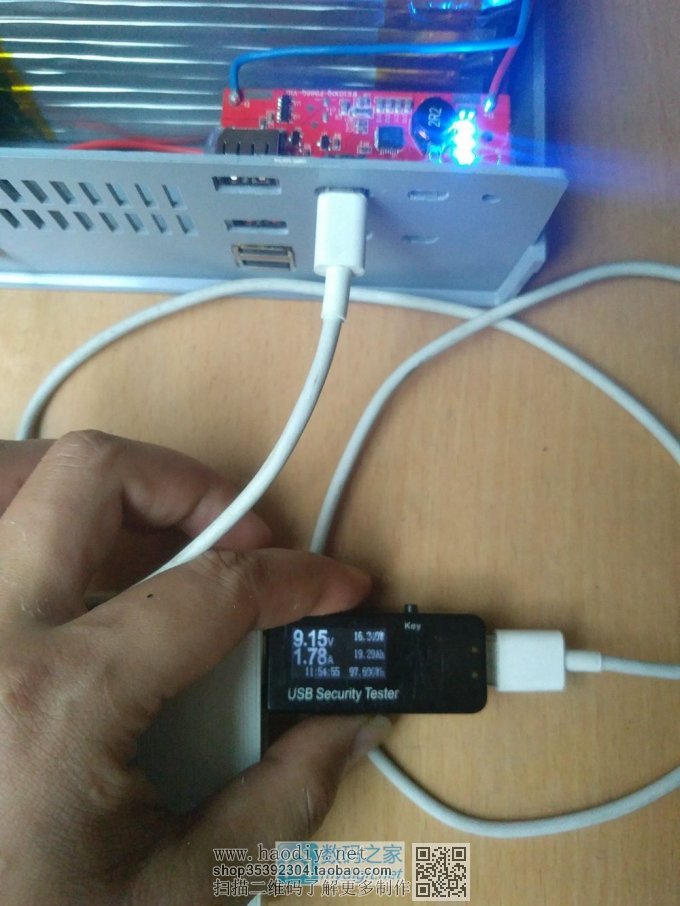

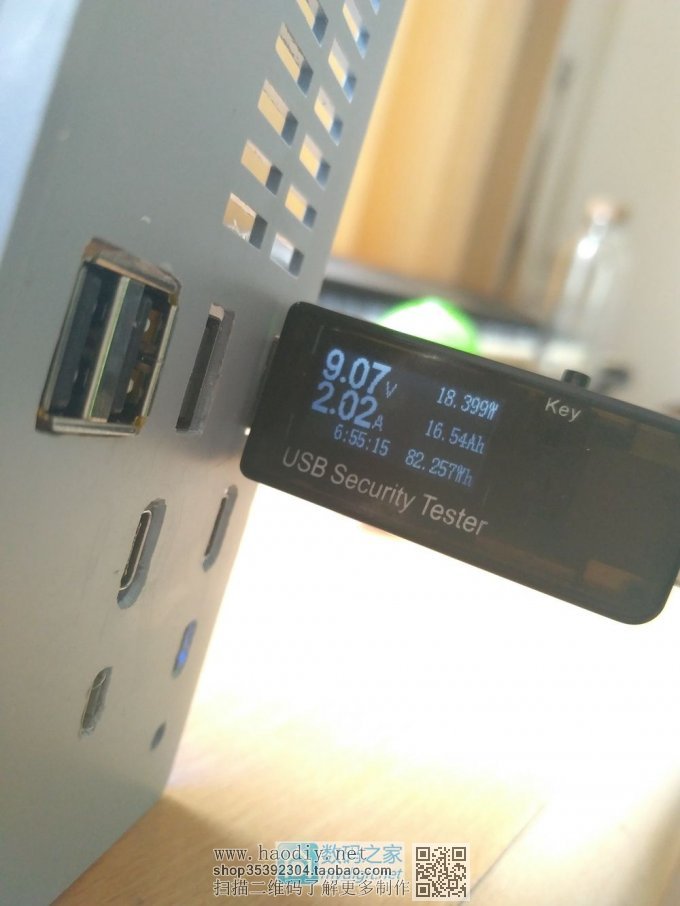

快充输出 9V2A 18W，
貌似12V握手不成功、不过也好，输出功率都是18W
但是压差越小的话升压效率更高，就能输出更多的电量。
================================================

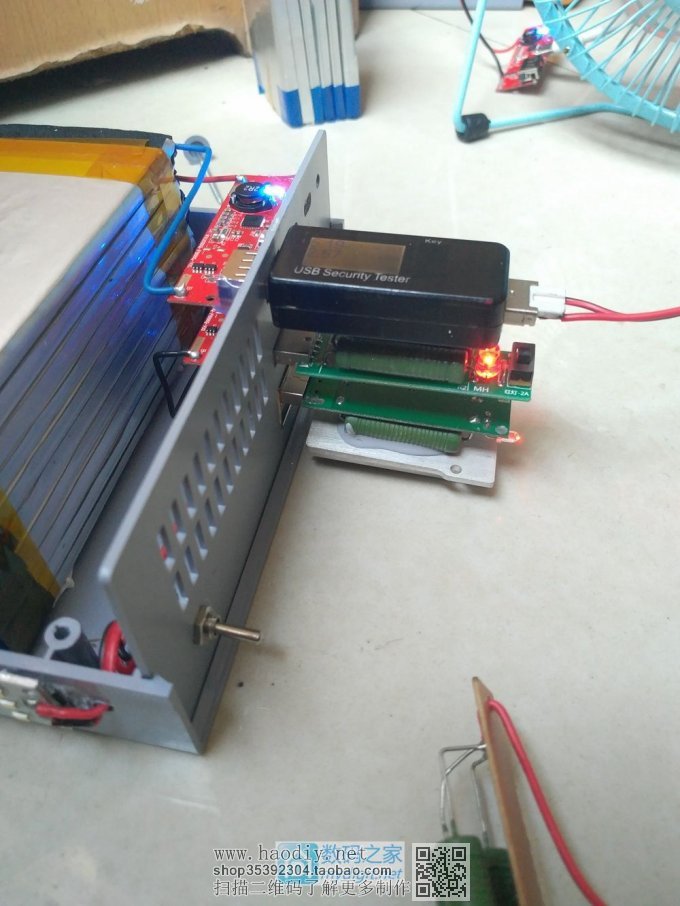

3路测试假负载输出，没有快充诱骗器，只能5V2A测试了..
================================================
总输出能量155WH！！
我测试的时候用9V2A输出，充满了一个倍斯特20000毫安K6X快充版， (责任编辑：admin) |
