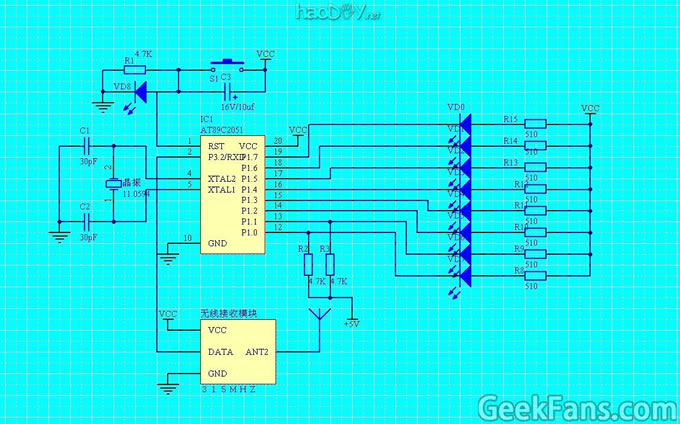

接收部分：

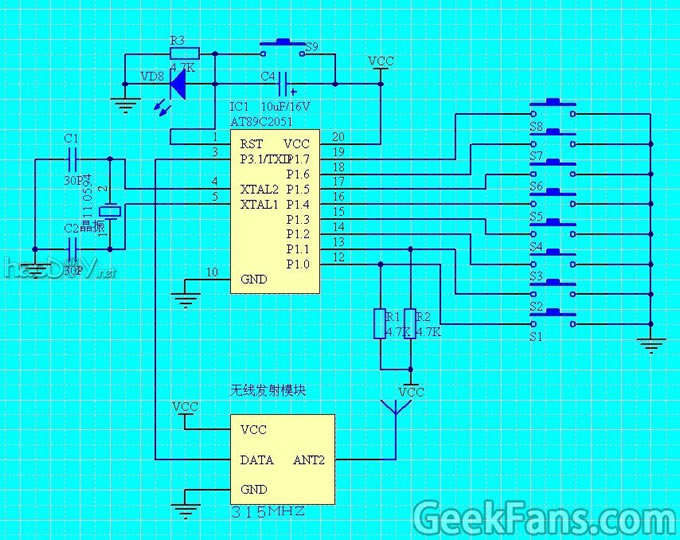

发射部分：

图中的VD8是复位指示灯，它的做用是当你按下复位按钮时VD8会发光，这时候复位是好的，如果不发光复位是坏的。图中的VD约58要加限流电阻大00Ω就差不多了，在电路图我就偷个懒不加了，不过焊接的时候一定要加上。还有AT89C2051在p1.0和p1.1口一定要加上拉电阻，下面上焊接图。

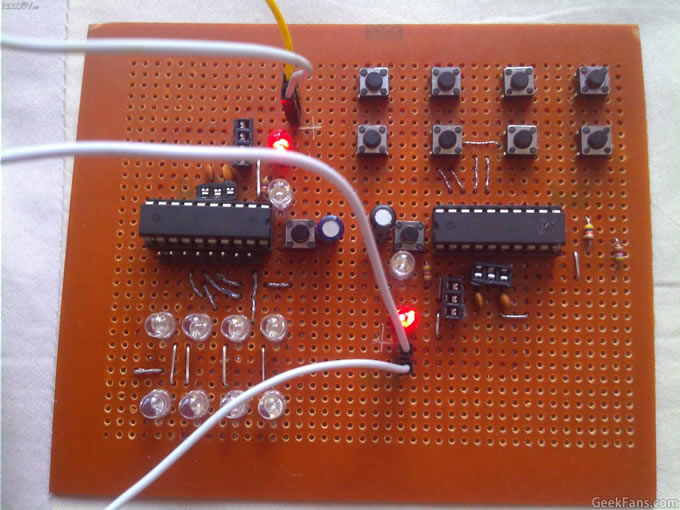

先来个正面照：

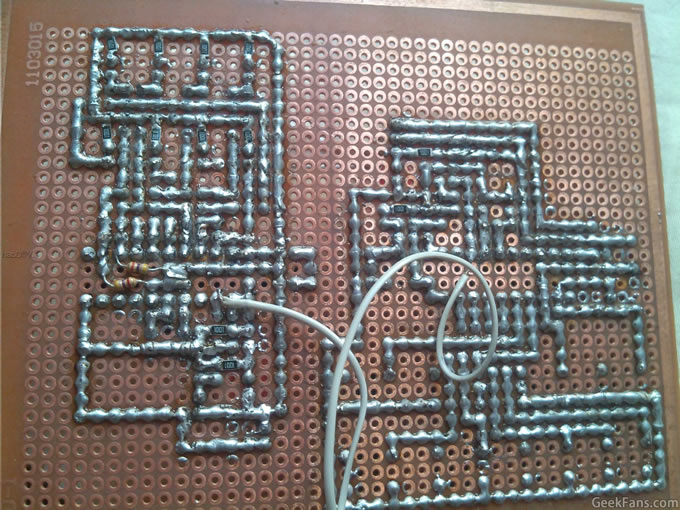

反面照：

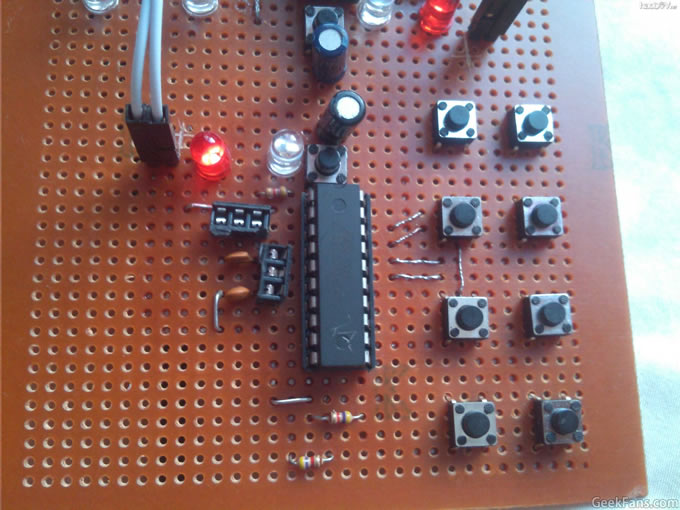

发射部分：

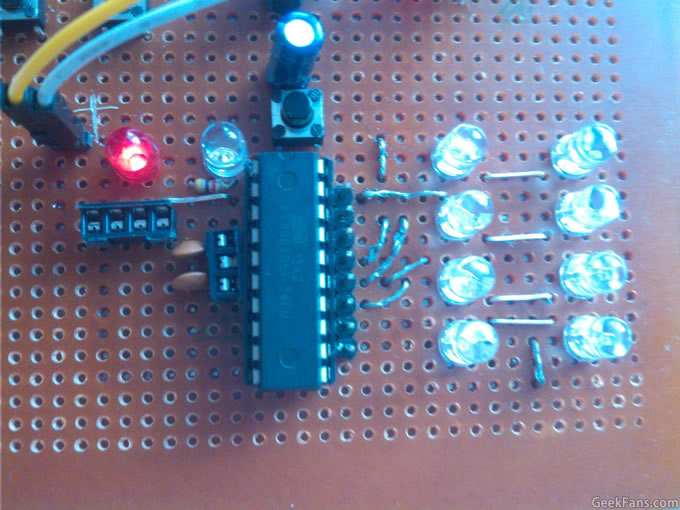

接收部分:

由于我的模块坏了现在只能用线把接收和发射部分连接在一起，（那破模块买来就是坏的，坑爹的淘宝）最后借用老师的模块在开发板上试了一下，成功了，然后又经过半天的时间把这板子焊了出来（用了一卷焊锡），最后调试成功，在这里要注意一下焊晶振的时候一定要快点焊是去，否则很容易坏，还有在接收电路哪里我加了一排排针以便日后的扩展（我真是太机智了）。

下面上视频，看看效果。

下面两个附件都是程序和仿真图。

用单片机做的8通道无线遥控器.zip程序代码及仿真.zip
