整理了一下杂物，意外的翻出了一下当年DIY充电宝的几片电路板，于是用手里的材料DIY了个3.7V48AH的变态容量实用充电宝 简单说一下主要参数： 电池：聚合物软包 3.7V 4800mah x 10片并联，总容量48AH，实际放电测试有48.3AH、 PCB： 两片英集芯IP5312 同步整流多协议快充方案（双向） 一片致新G5177c 5V3A同步整流方案 输入：5V3A/9V2A/12V1.5A 最大18W，两片并行充电，理论36W充电、 输出：5V3A/9V2A/12V1.5A 最大18W，两片就是36W、 G5177c可以5V3A 15W，理论18+18+15=51W输出，3路4口 英集芯IP5312支持QC 3.0+MTK PE+三星+苹果2.4A协议输出 G5177c不支持快充，只能5V，好处是效率高，2A放电的平均效率有91% IP5312和G5177C都是同步整流，内置MOS开关，不是外挂MOS，专治效率强迫症
---------------------------------------------分割线------------------------------------------------
先来芯片裸照
这是IP5312，官方说明是支持高通，联发科，华为，三星，和苹果2.4A的快充协议，
除了变态的VOOC（DASH=VOOC）
================================================
这是G5177C，5177的最高阶版本，为了Apple 2.4A充电诞生，实测假负载可以5V3A稳定长跑（4.87v@2.97A）
在快充没普及之前，G5177系列简直就是穷人的牛肉、便宜，效率高，发热小、
================================================
这是聚合物锂电芯
出厂分容标签写着4330mah，我测试居然有4810~4890mah？！
================================================
这是PCB，英集芯IP5312方案，TYPE-C+Micro USB、双输入~
IP5312官方文档说5V效率可达97%！9V效率86%！
这5V效率不知道TPS61030，SY71066和LTC1700会怎么想...
================================================
自己用硅酮导热胶贴了散热片，其实这板子5V基本不热，快充就比较热一点，
但是..强迫症不贴个散热片心里不爽
===================================================================
G5177也不放过、感觉加了散热，大功率输出会更加稳定耐操吧~
================================================
找了两个用浅蓝色全新的仪表盒子，用电钻打孔，打孔过程略
===================================================================
对一下孔，嗯，不错~~
================================================

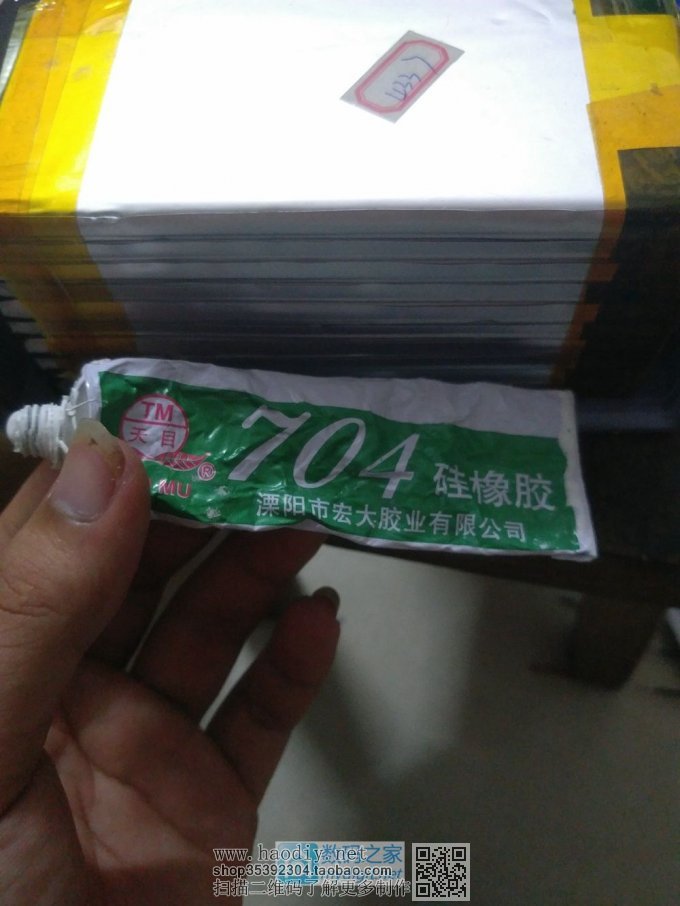

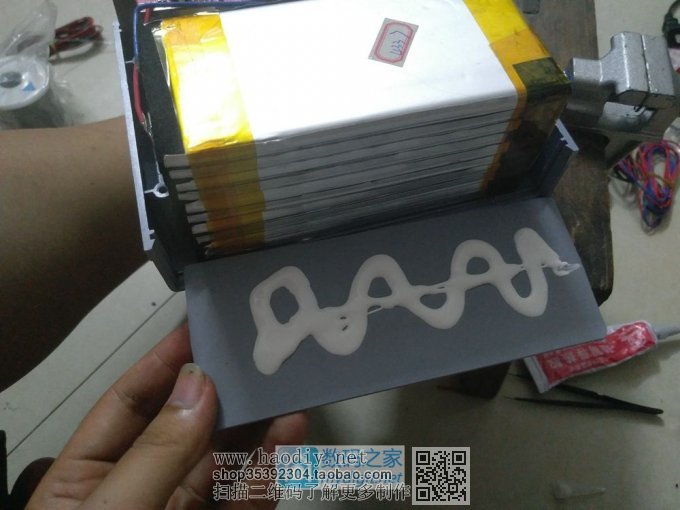

涂704导热胶，再上点热熔胶固定好USB母座，防止松动，这是固化前的样子
===================================================
开始焊接保护板
我用的是小日本的精工S-8251保护板，有4个MOS，满载8A压降80mV
================================================
上下两组粗线是给英集芯IP5312的，自带锂电保护，所以就不经过保护板了
用的是1平方的纯铜镀锡线，耐高温的特氟龙皮，能过10A的电流，还阻燃~
================================================
焊接过程略...这是焊好电路板的样子
===============================================================
换个角度，感觉还有很多空间，应该可以多放一片IP5312或者两片G5177c
================================================

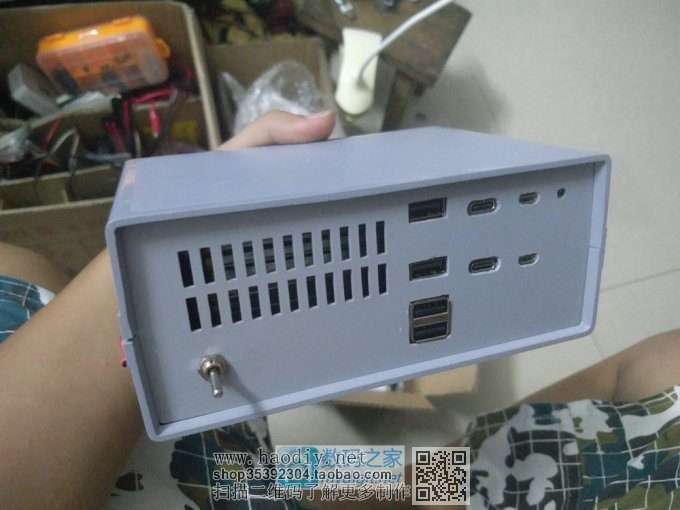

来个正面，双Type-c+Micro USB，4个USB输出！
散热口多，大功率散热不愁
其实我还可以加到6个USB的但是没什么意义，一般人也就用两个，能同时用3个的都是少数，同时4个的那肯定是在装逼~
================================================
二楼上测试图~~~~~
测试一下IP5312输出，5V2.6A、而且带线补、空载5.1v带载5.2v
================================================
测试一下G5177C输出，2.41A、可以长跑5V3A的，2.4A小意思
这个输出是双口USB母座共用，双口都是apple 2.4A 协议的识别电阻，
而且D+D-短接，理论上是安卓苹果全兼容的
实测可以1ma电流输出不关机，冲蓝牙耳机，手环之类的有福了！~
================================================
接下来测试双向快充~~

快充输入 7V@2A
================================================
快充输入 9V@1.7A
================================================
快充输出 9V2A 18W，
貌似12V握手不成功、不过也好，输出功率都是18W
但是压差越小的话升压效率更高，就能输出更多的电量。
================================================
3路测试假负载输出，没有快充诱骗器，只能5V2A测试了..
================================================
总输出能量155WH！！

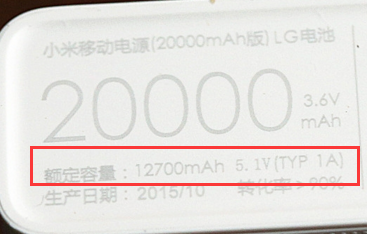

我测试的时候用9V2A输出，充满了一个倍斯特20000毫安K6X快充版， #p#分页标题#e#实际前0~80wh输出是9V的情况下的、80wh~155wh的输出是5V2A 假负载的 注意看，这是155wh÷14h=11w/小时的平均功率，相当于5V2.1A的输出功率，不是那种1A的没有实际意义的小电流。 举个例子：比如小米20000，内置电池20000mah、电芯能量：20AHx3.7=74Wh、 用5V1A放电是12700mah也就是12.7ah、5V放出能量：12.7x5.1=64.77wh、  平均升压效率效率就是64.77wh÷74wh=87.5%、效率才87.5%？！这还是输出5V1A 5W时的效率，要是输出5V2A 10W甚至9V2A 18W的时候呢？效率根本就不能看、 我电芯的总容量是48AH x 3.7V=177.6wh、实测9V2A+5V2A混合输出155.8wh（炬为的表，精度1%） 平均效率是155.8wh÷177.6=87.72%！比X米的5W效率还要高， 如果我也用5V1A的输出，那效率92%+不是问题！~ 一般市面上常见的手机容量在3100mah左右，能量是3.85x3.1=11.935wh（不要问我为什么是3.85V） 手机端的转换效率普遍都比较高，有97%左右、按97%算的话冲满一台3100amh的手机需要 12wh÷0.97=12.3Wh、 鄙人的手机是ZUK Z2 Pro、3100mah的电池，实测0充满100%的电量是12.51wh， 参考实际情况，总输出155.8wh÷12.5wh=12.4次 假如是3500电池或者4100电池的，自己算咯~
================================================

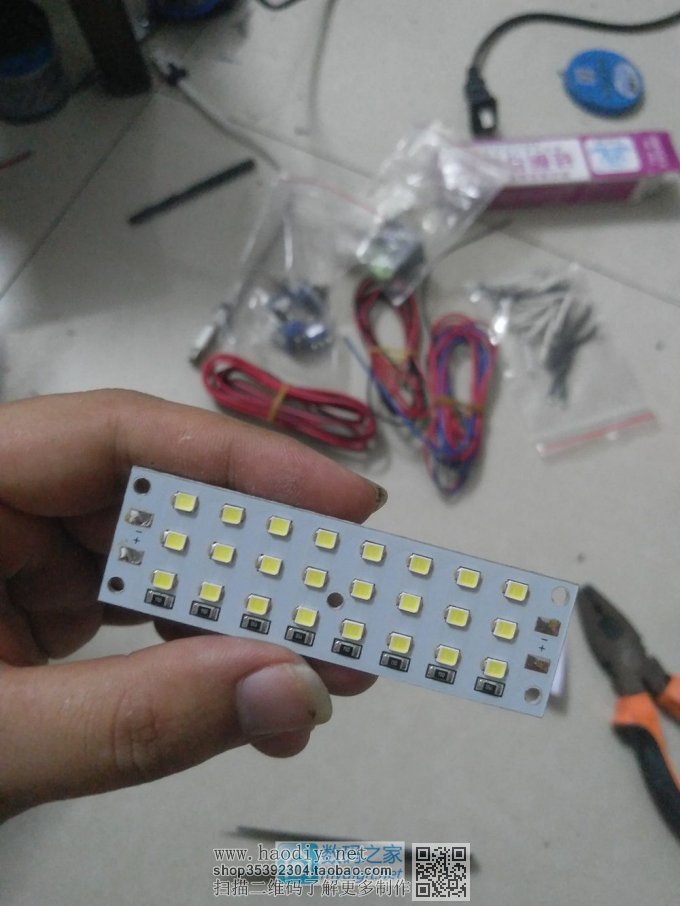

又找到几片灯板，24颗LED，铝基板的，电压3.0V~4.4V，用锂电直供刚好~
光照范围很广，功率5-8W的
艾玛瞎了狗眼了....
=====================================

检查一下没问题，就用704封盖，还挺结实，单个有800多克，拿在手里感觉倍棒~！
看了一下剩余的材料，还可以再多做两个！
================================================

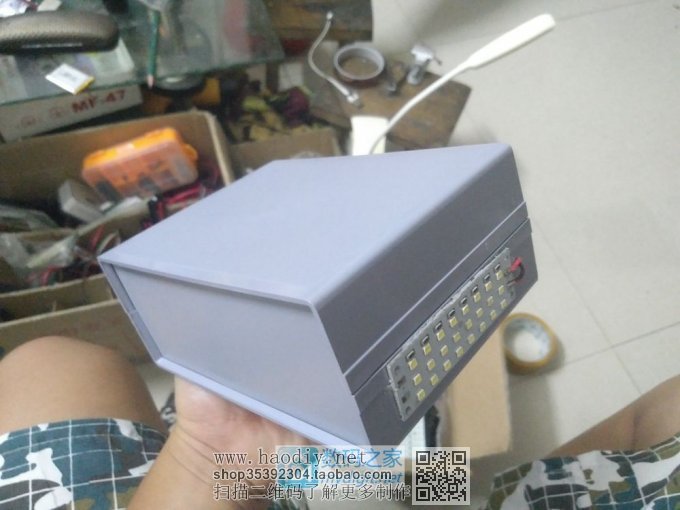

最后完工照~~美滋滋~~
