好多年前存的LED。前几天做车厢灯给翻腾出来了。

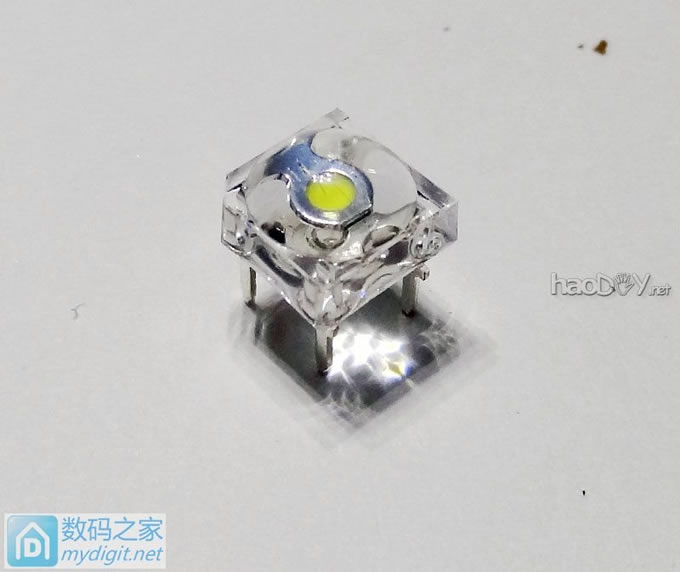

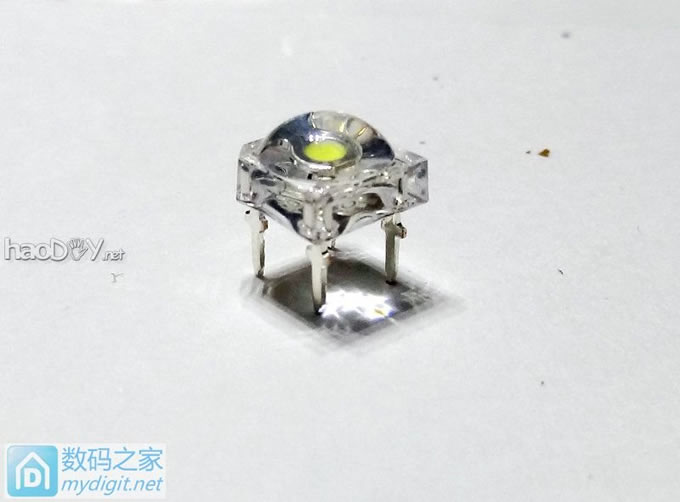

这食人鱼看上去有没有觉得和普通的不太一样？
『ROSE DIY』另类LED，另类玩法。

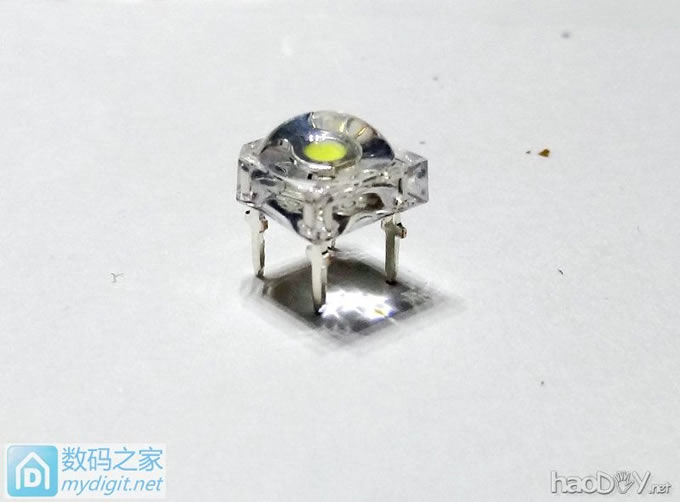

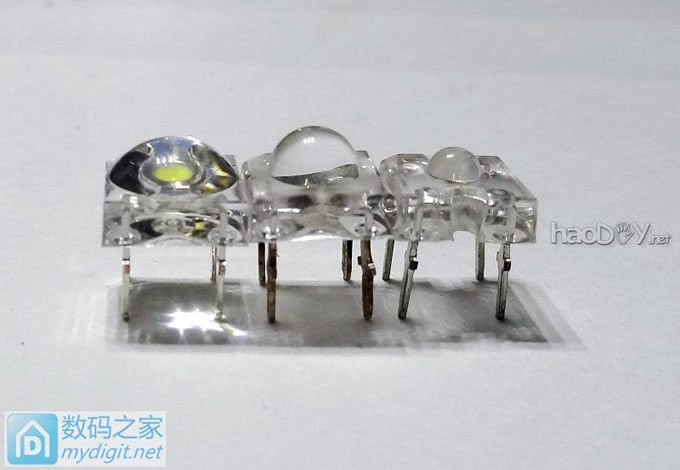

侧面看看，上面的透镜比较特殊。

『ROSE DIY』另类LED，另类玩法。

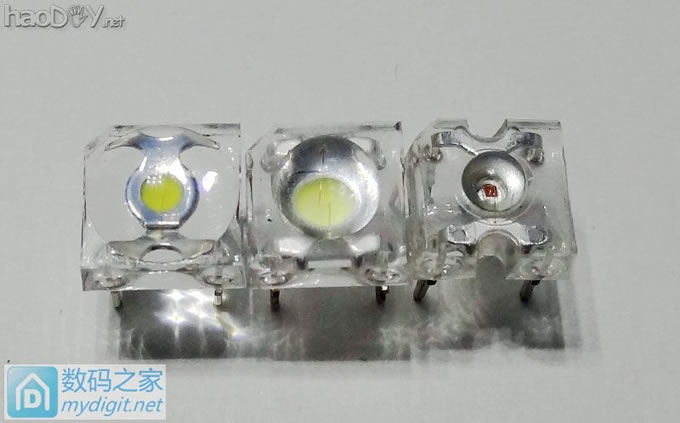

右边两个是常见的5mm 3mm食人鱼。发光角度60度。
而左边个特殊的，发光角为120度。
『ROSE DIY』另类LED，另类玩法。

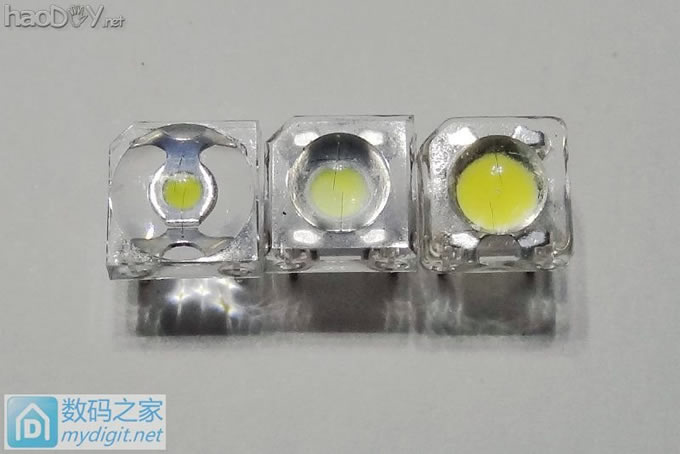

顶视图。

左边这个核心最小。右边的核心最大。
『ROSE DIY』另类LED，另类玩法。

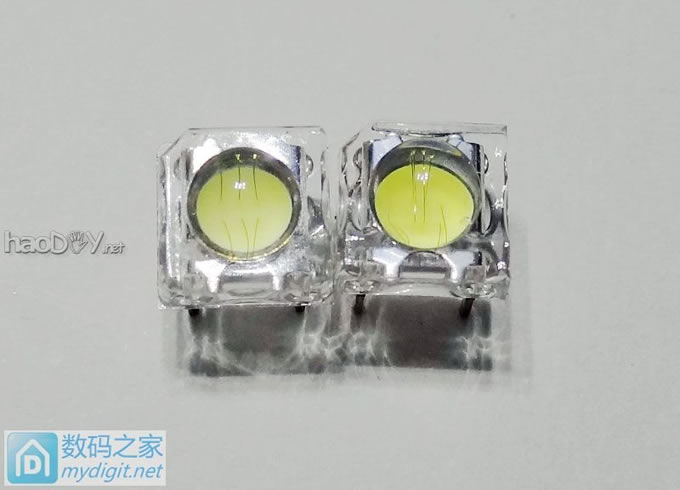

这两个比较特殊。左边的是三芯食人鱼，右边的是四芯。
『ROSE DIY』另类LED，另类玩法。

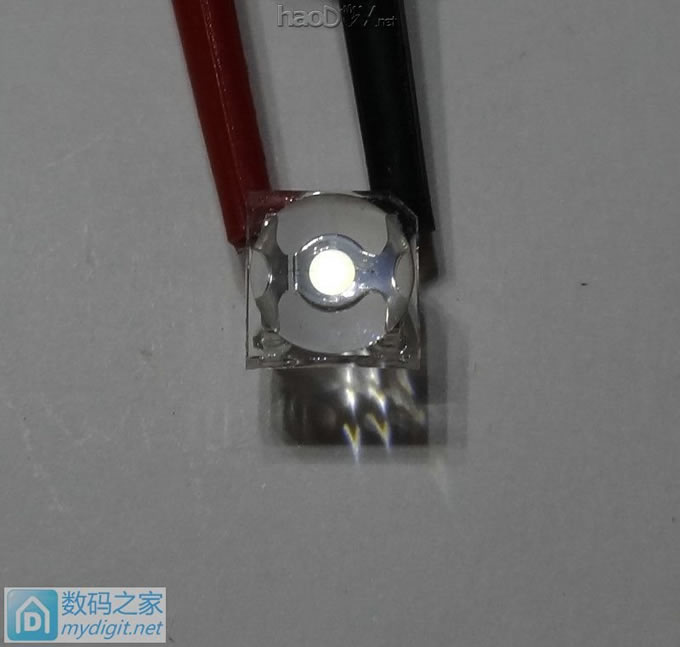

加大核心的单芯食人鱼。
『ROSE DIY』另类LED，另类玩法。

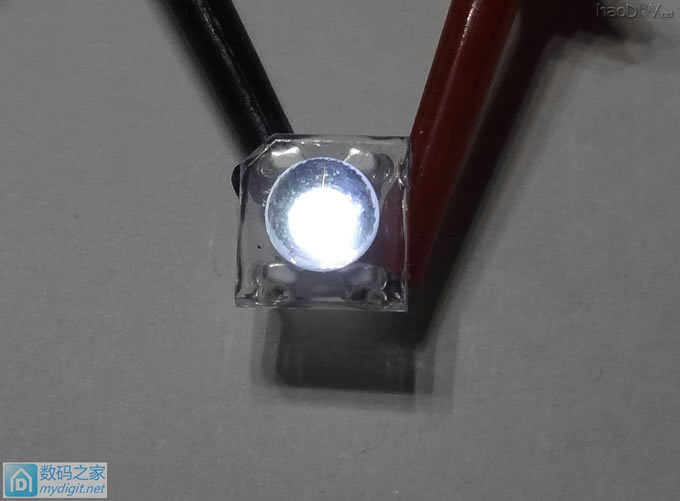

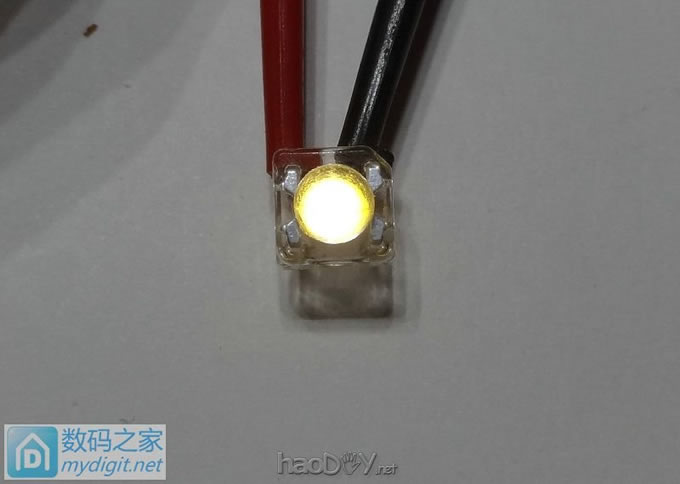

单芯最大的。

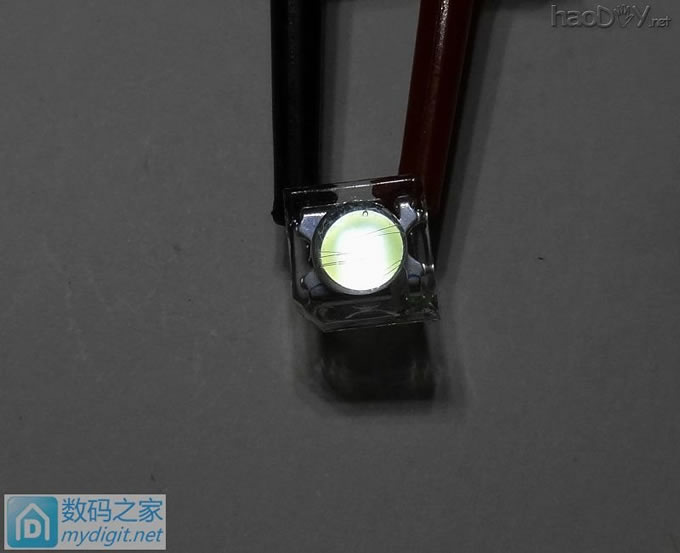

三芯的。

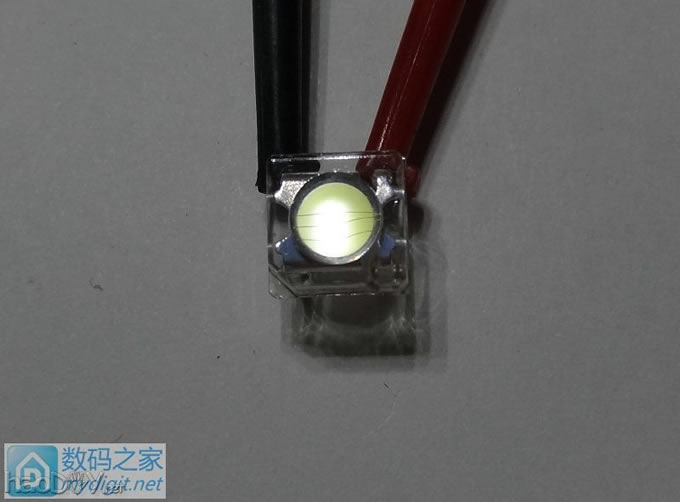

四芯的。

用这种大发光角的LED再做个车厢灯。
『ROSE DIY』另类LED，另类玩法。

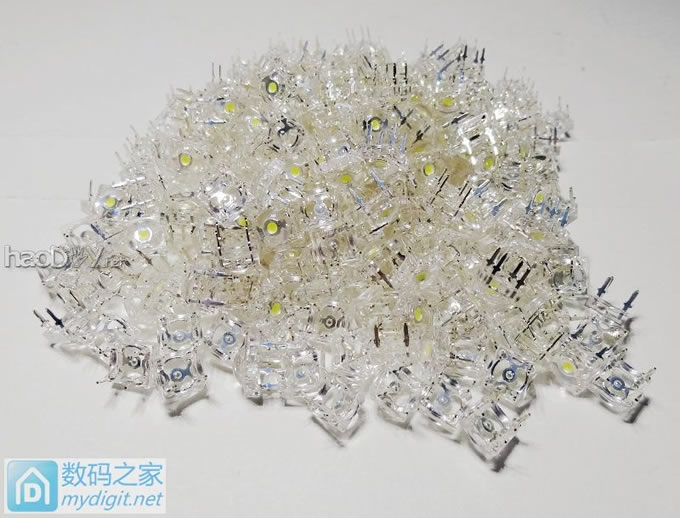

一堆。。。晶莹剔透的，看上去还是很好看的~
『ROSE DIY』另类LED，另类玩法。

放洞洞板上焊接比较费劲。主要是焊完以后太高了。
所以这次就不用洞洞板了。直接用胶把这些LED粘在一起。
『ROSE DIY』另类LED，另类玩法。

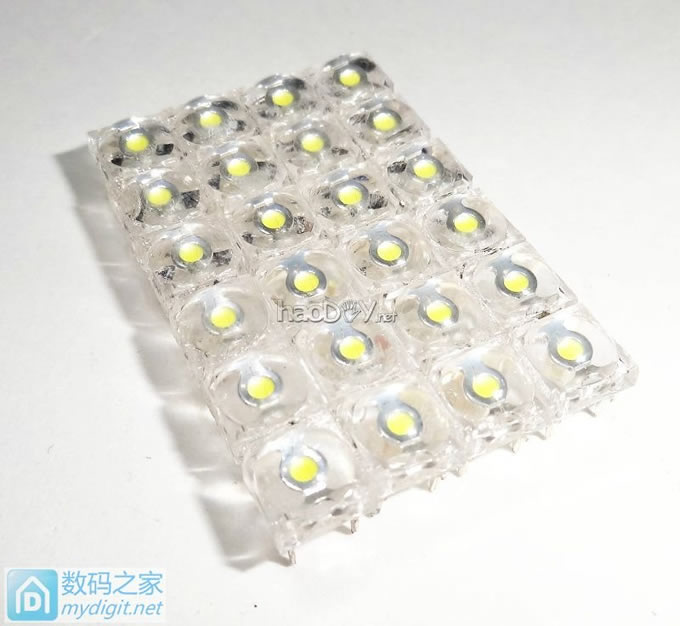

还是24颗做一组。3串8并。
『ROSE DIY』另类LED，另类玩法。

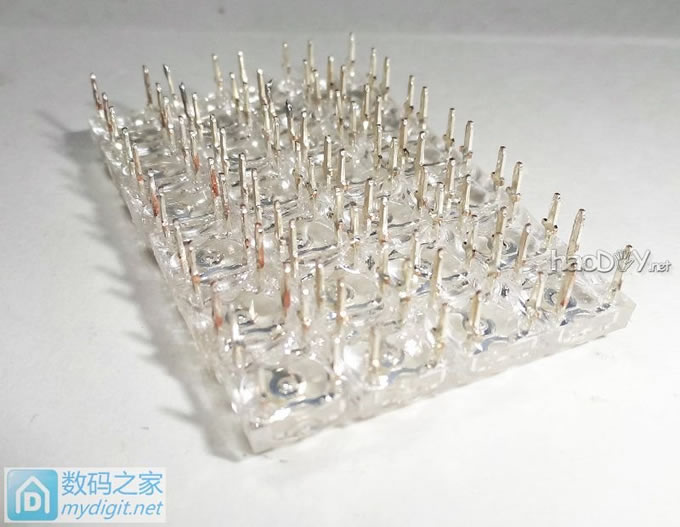

背面，密集恐惧症的看了会不会不舒服？
『ROSE DIY』另类LED，另类玩法。

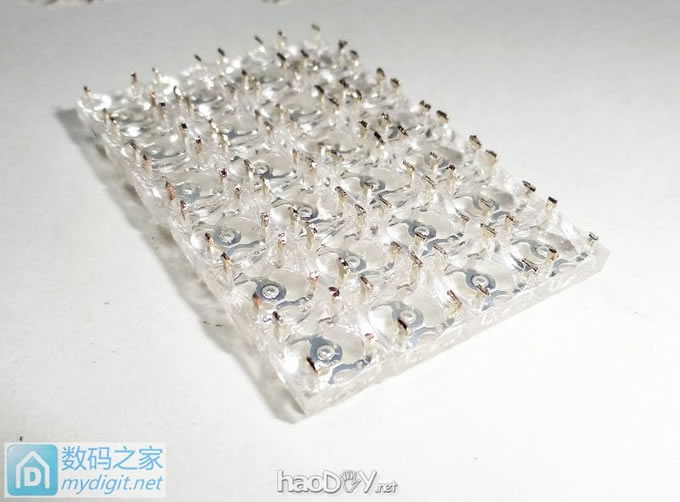

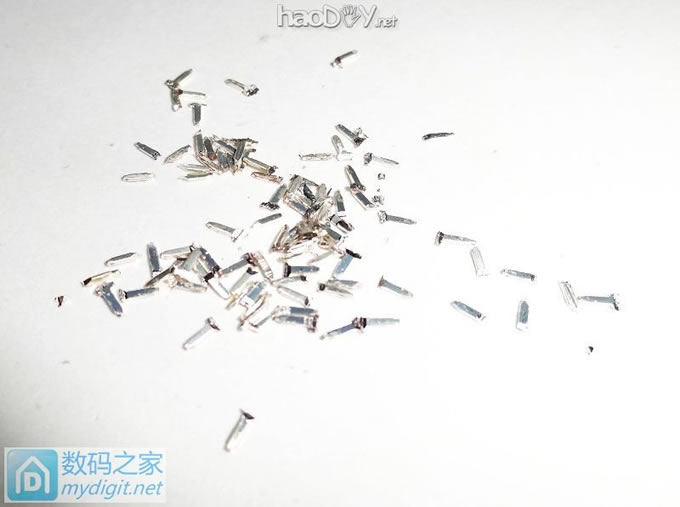

管脚全部剪断。

这样好方便焊接。

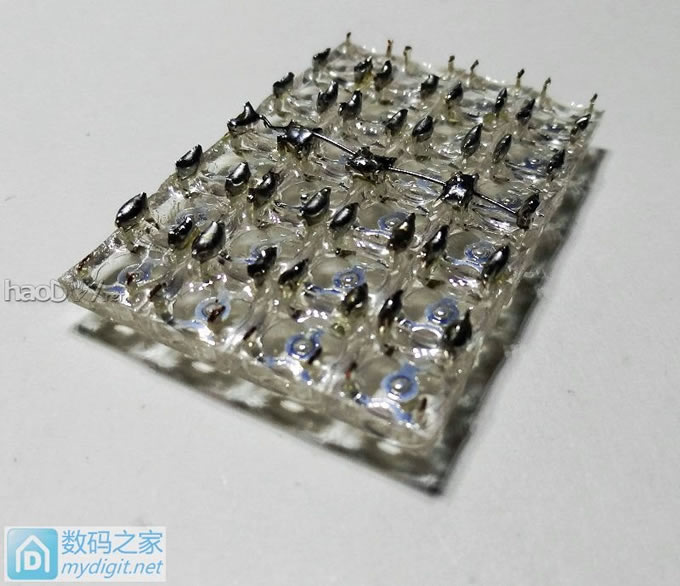

3串8并先焊好。

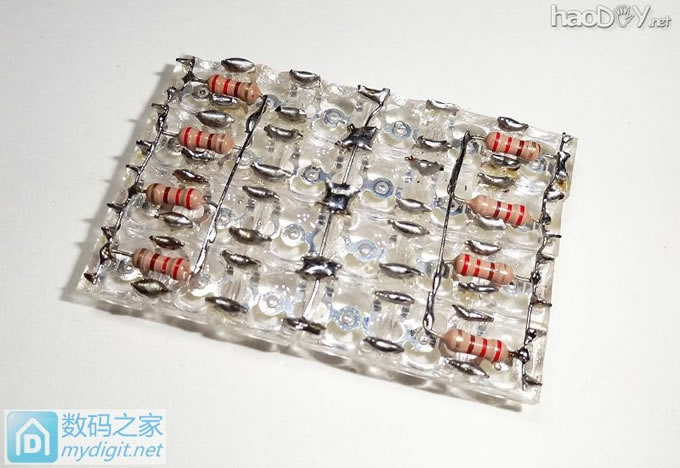

再焊上限流电阻。

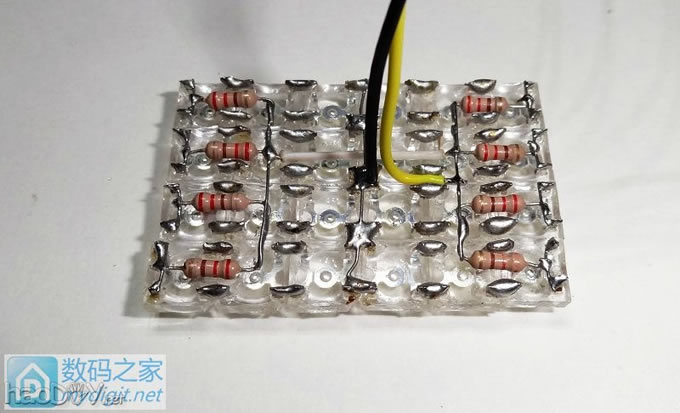

正负极引出线。

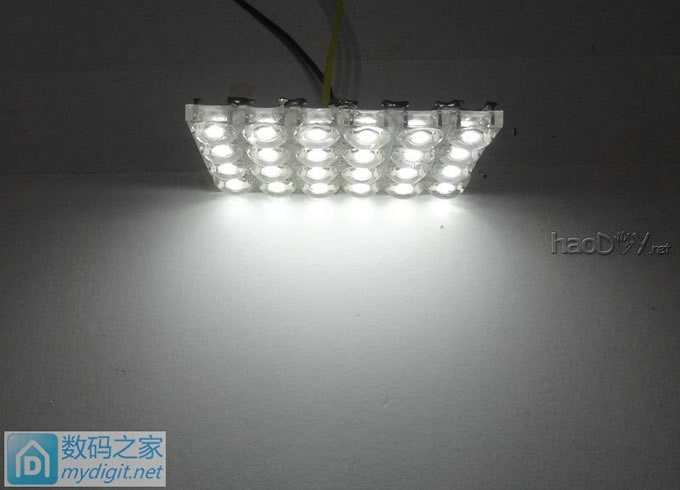

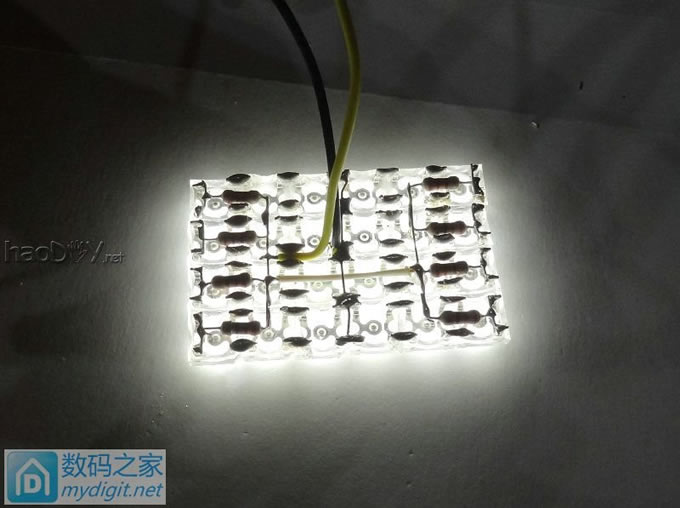

点亮看看~

背面看也不错哈！

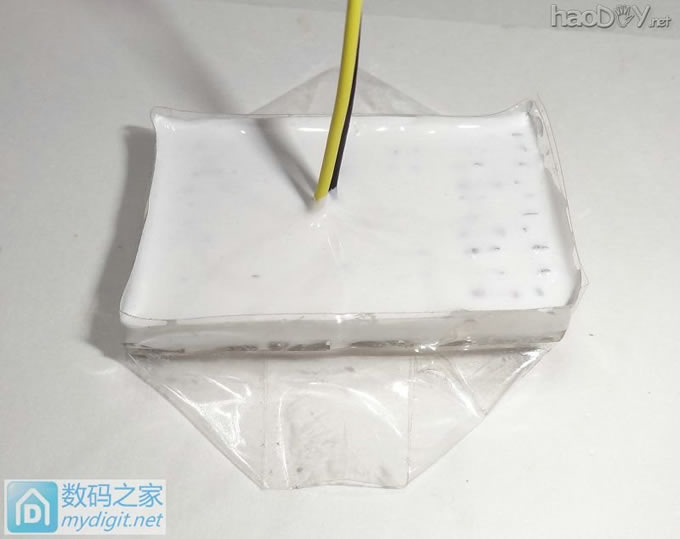

用胶带粘个框，然后里面灌导热硅胶密封。
『ROSE DIY』另类LED，另类玩法。
