能量魔盒提在手,家中停电不用愁。

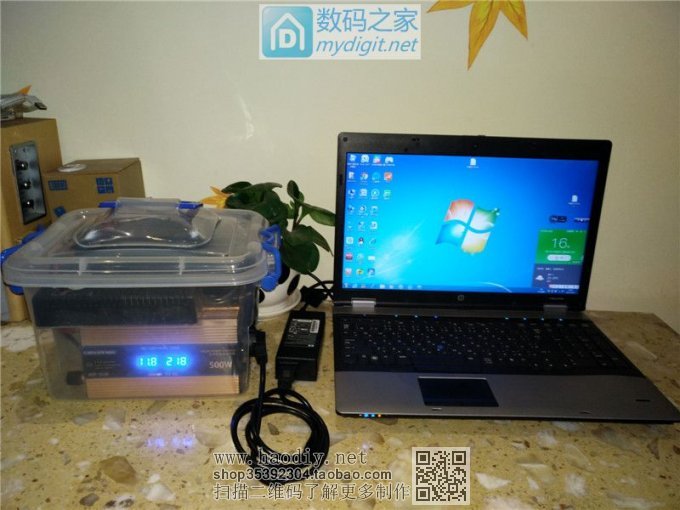

在日常生活中,人们会对家中电网突然的断电感到诸多不适。喜欢的电视剧没法追了,手机/笔记本没电歇菜了,好友无法及时联系,重要办公事务无法完成,尤其到了傍晚黑灯瞎火的更是无奈,苦不堪言。针对上述突发的断电事件,有没有一种可以解救的法子呢?很显然,下面介绍的这款DIY能量魔盒可以很轻松的解决你的燃眉之急。
DIY部分需要有下面这个东东!作为老司机的你应该很清楚是啥玩意。对!你没看错是科迈尔电源逆变器。粗看包装盒后面功能介绍就可以看出它不一般的作用。
能量魔盒提在手,家中停电不用愁。
能量魔盒提在手,家中停电不用愁。
能量魔盒提在手,家中停电不用愁。
能量魔盒提在手,家中停电不用愁。

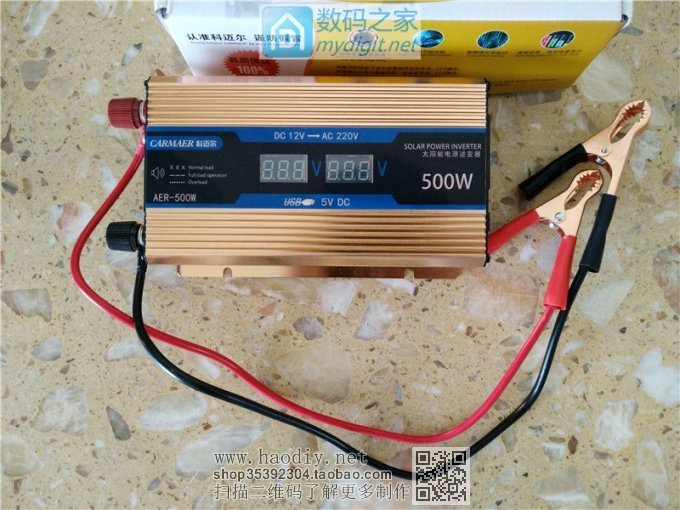

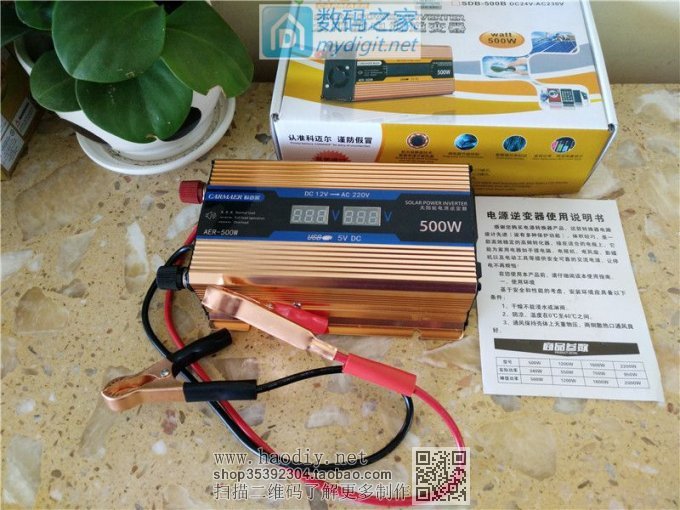

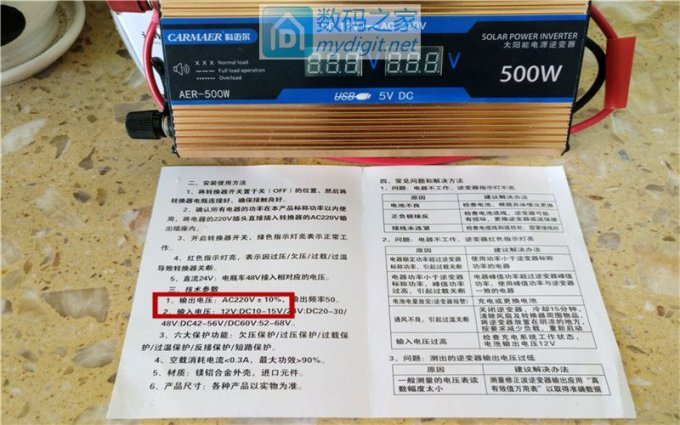

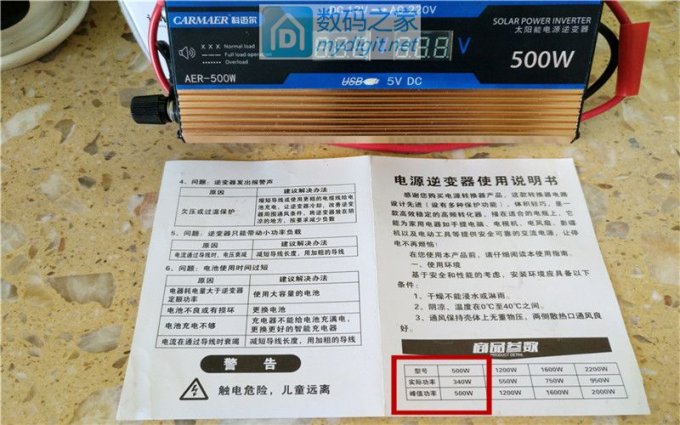

拆开包装看到逆变器的全貌了。这是一款型号为SDB-500A,DC12V/AC22V逆变器设备。通过说明书再重点描述一下这个玩意的一些基本信息。输入12V(10V~15V),输出220V±10%。负载功率峰值为500W,实际效率为350W。
能量魔盒提在手,家中停电不用愁。
能量魔盒提在手,家中停电不用愁。
能量魔盒提在手,家中停电不用愁。
外观接口介绍一下:正面设有双屏数码显示。整机大小为:165mm*90mm*50mm。
能量魔盒提在手,家中停电不用愁。

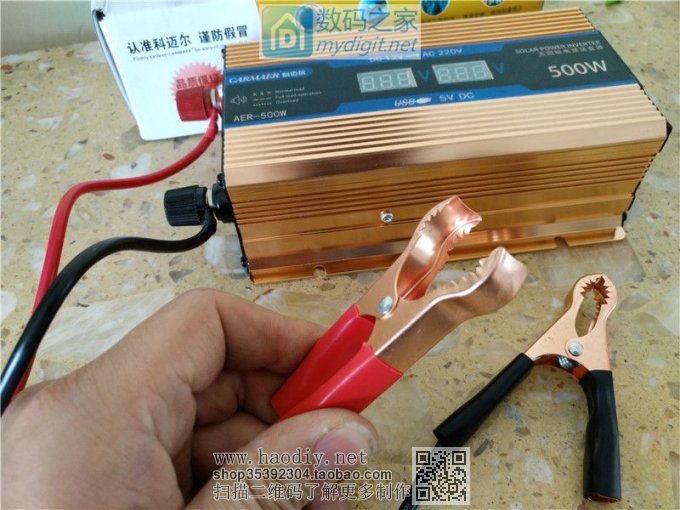

附带的输入端夹子硕大无比,弹性十足,纯铜材质贼亮贼亮的。纯铜的夹子长期使用不怕生锈腐坏,而且低阻导电性极佳。
能量魔盒提在手,家中停电不用愁。

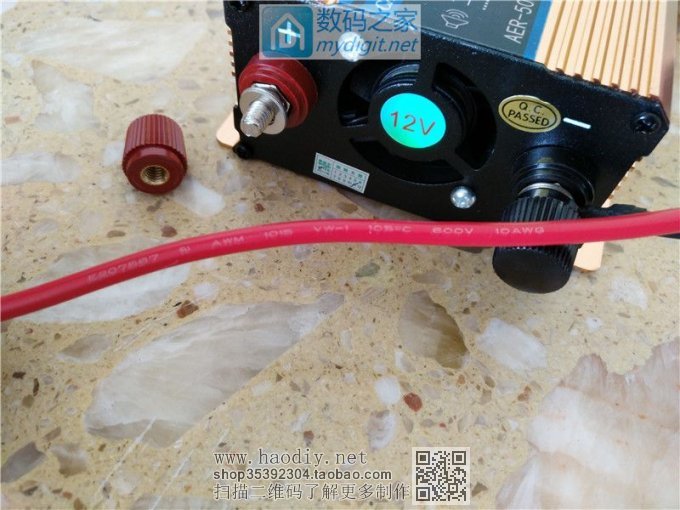

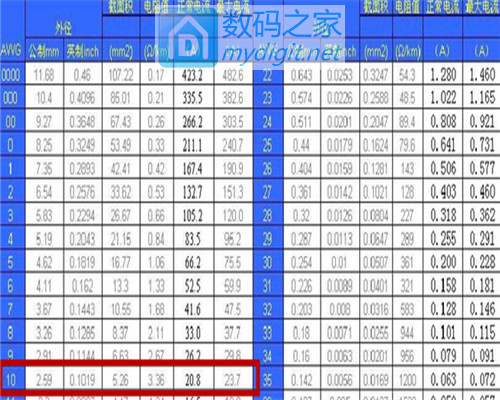

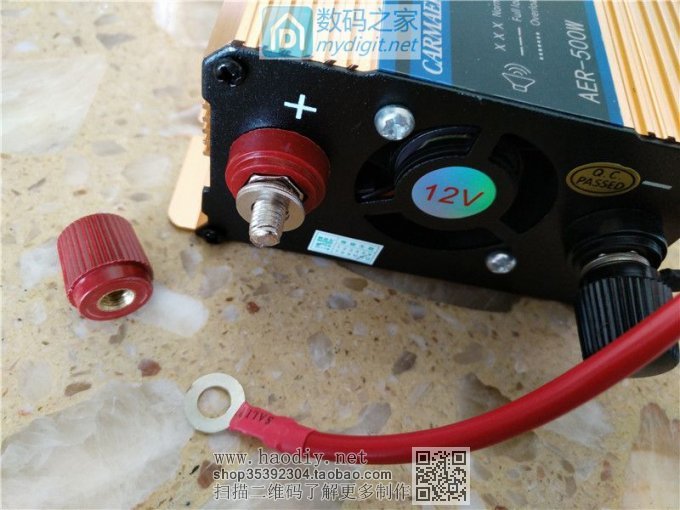

左侧面为DC12V输入端接口,螺丝紧固线材较粗。可以看到上面的标识为:10AWG/600V,理论上可以承载20A左右的大电流。[attachment=9729095]
能量魔盒提在手,家中停电不用愁。
能量魔盒提在手,家中停电不用愁。
能量魔盒提在手,家中停电不用愁。

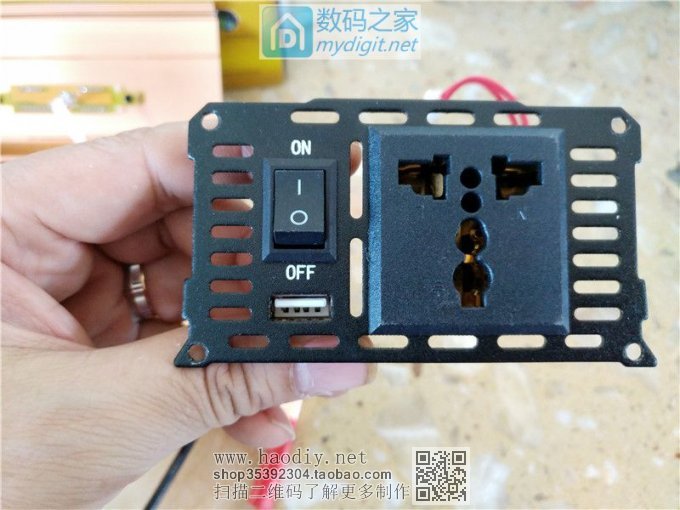

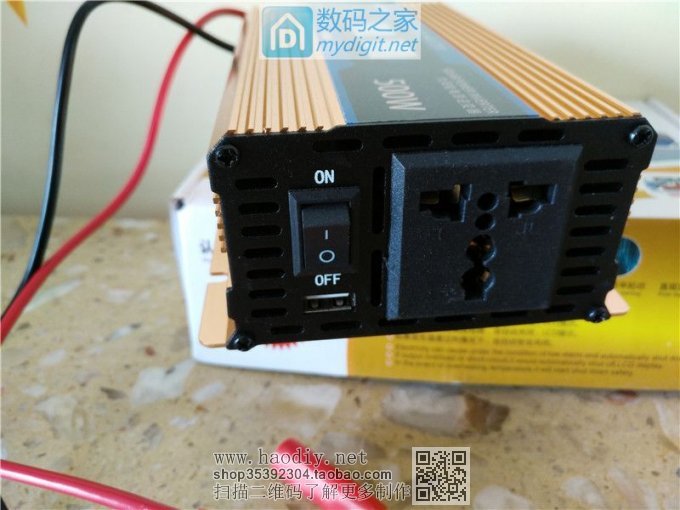

右边为输出端接口,包含一个USB接口和开关键。
能量魔盒提在手,家中停电不用愁。
能量魔盒提在手,家中停电不用愁。

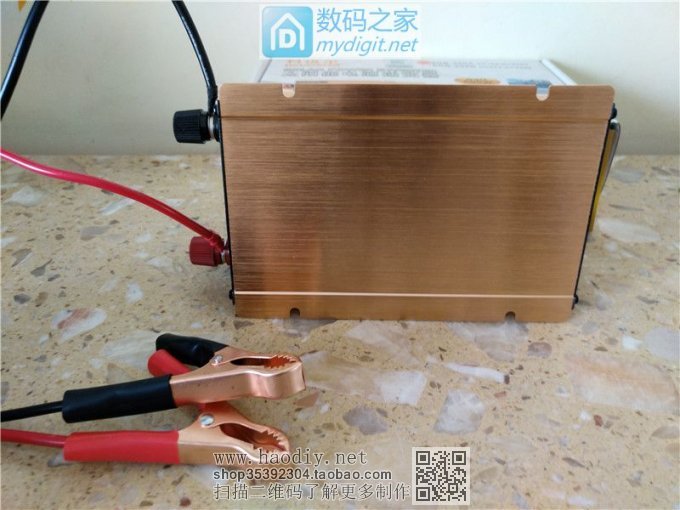

机身锌铜合金材质,质地坚硬。
能量魔盒提在手,家中停电不用愁。

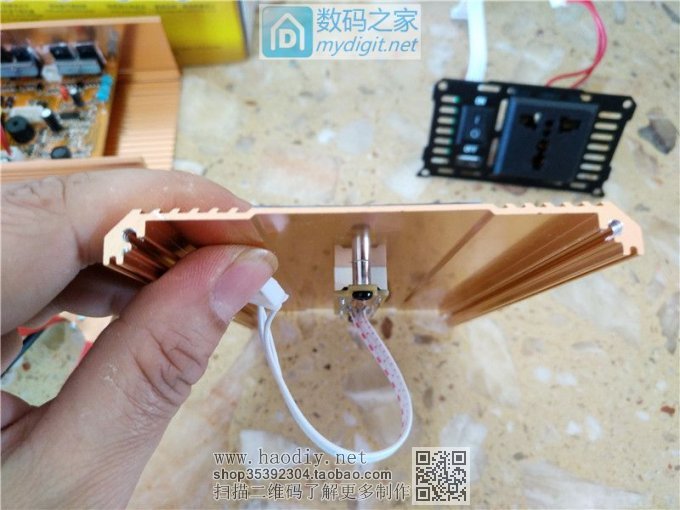

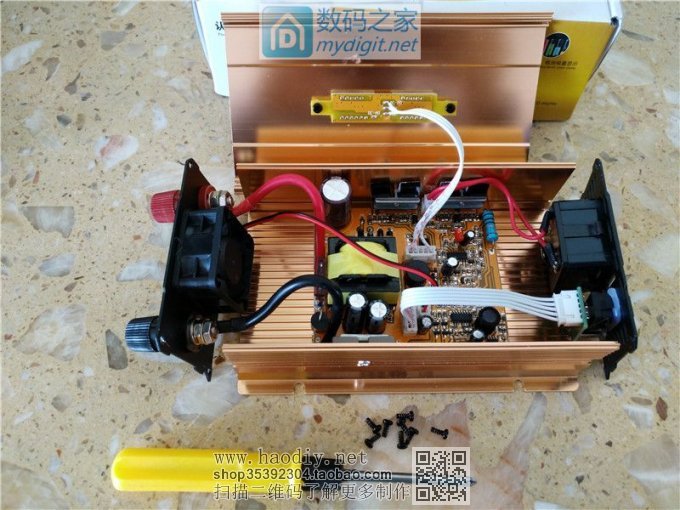

顺手拿把螺丝刀拆开外壳,看到内部的线路板和主要元器件。
能量魔盒提在手,家中停电不用愁。

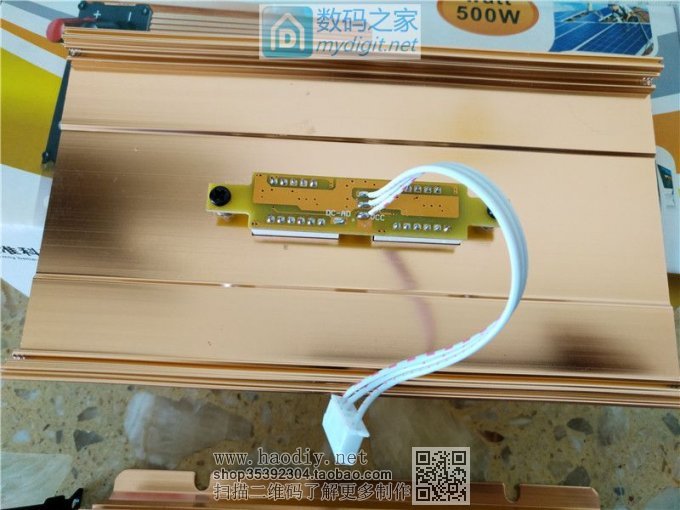

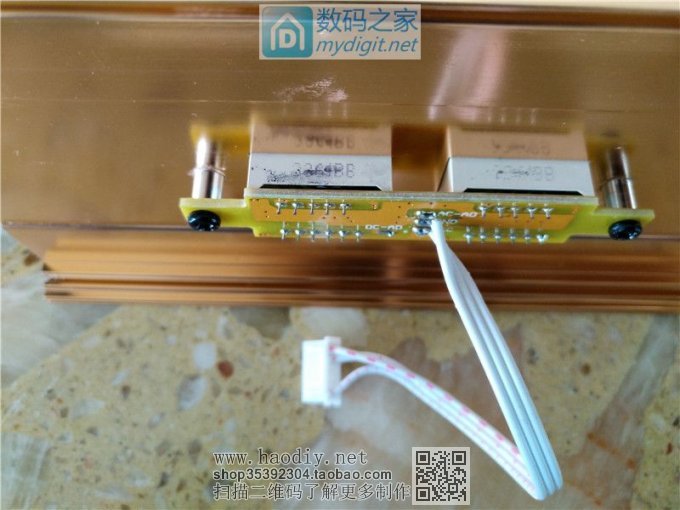

面部数码管显示部分,使用的是蓝光共阴数码管3364BB。
能量魔盒提在手,家中停电不用愁。
能量魔盒提在手,家中停电不用愁。
能量魔盒提在手,家中停电不用愁。

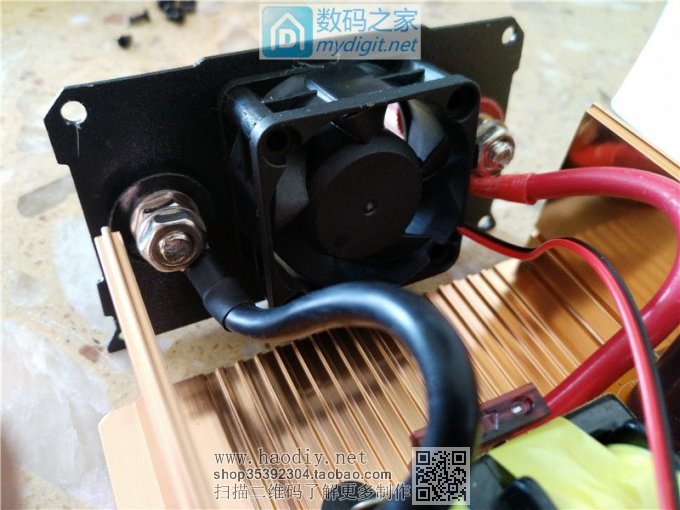

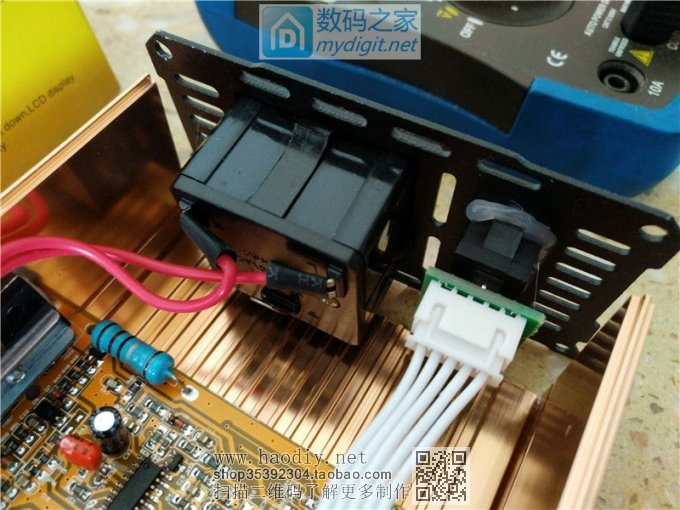

左侧内部有一个散热风扇。逆变器在工作中内部产生的热量通过这个排气扇往外送出热气。
能量魔盒提在手,家中停电不用愁。

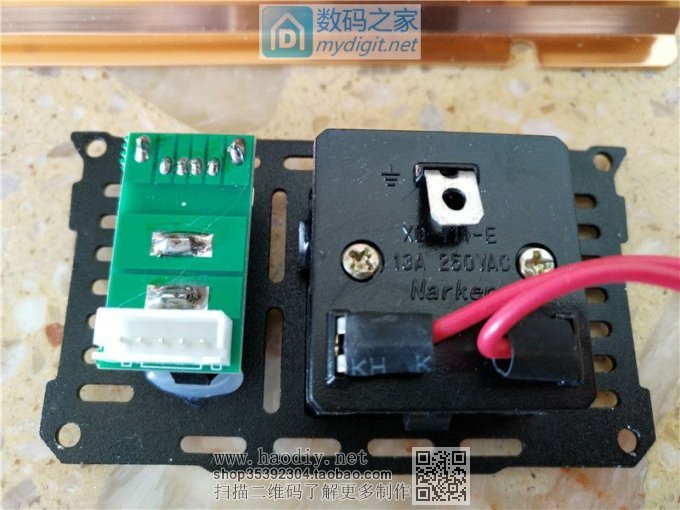

右侧边为输出口内部引线。输出插座可以承载最大13A的负载电流。没有独立的接地线。
能量魔盒提在手,家中停电不用愁。
能量魔盒提在手,家中停电不用愁。

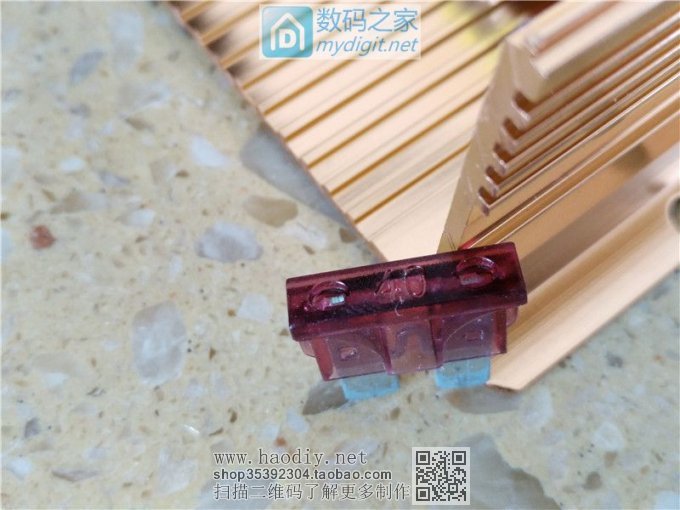

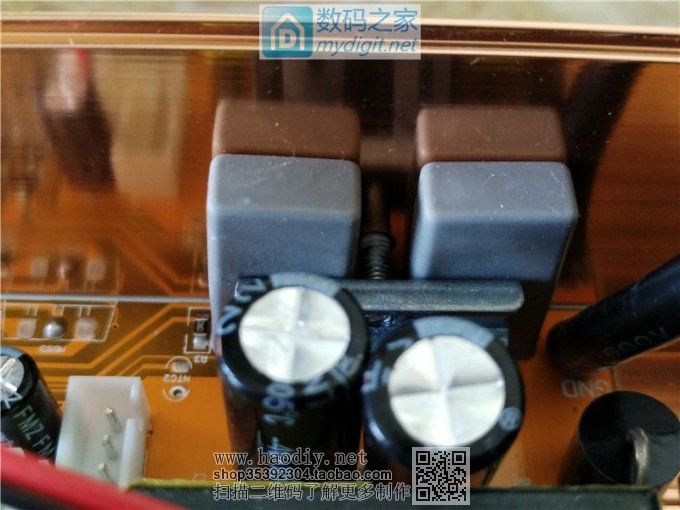

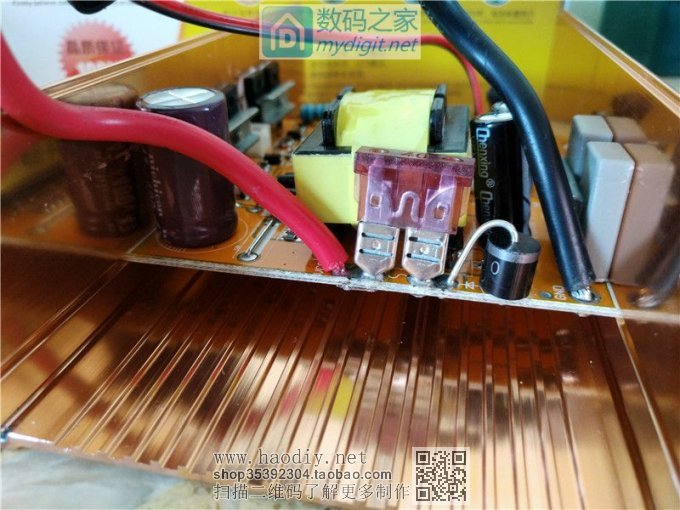

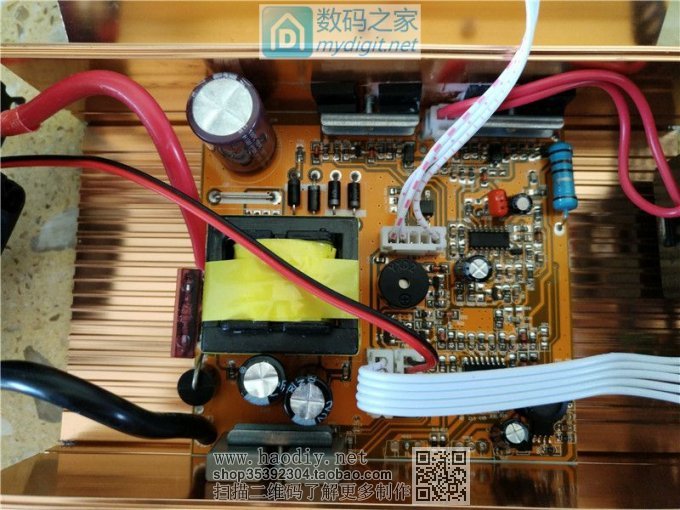

中间部分就是逆变器的主板线路,输入端安装有一颗40A保险片。在使用安全方面这个保险丝起到很大的作用。万一在使用过程中出现了意外,造成了内部线路出现损坏的情况,那么这个内置的保险丝的作用是保护电池不会短路烧坏起火爆炸等情况,起到一个保护作用。
能量魔盒提在手,家中停电不用愁。

能量魔盒提在手,家中停电不用愁。
能量魔盒提在手,家中停电不用愁。

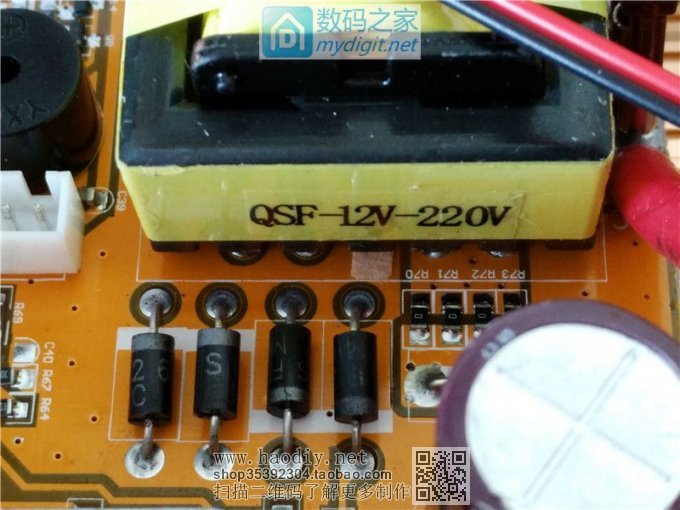

逆变器里面的开关电源使用的主变压器是QSF-12V-220V,可以将交流的12V变为交流输出220V。
能量魔盒提在手,家中停电不用愁。

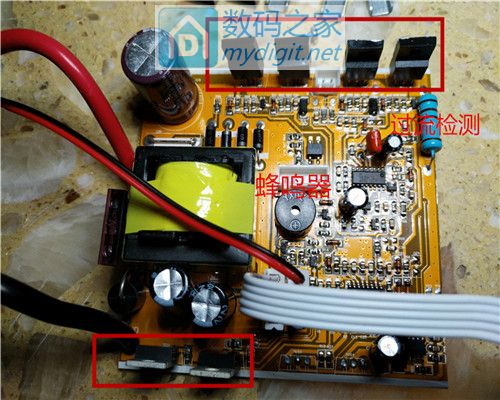

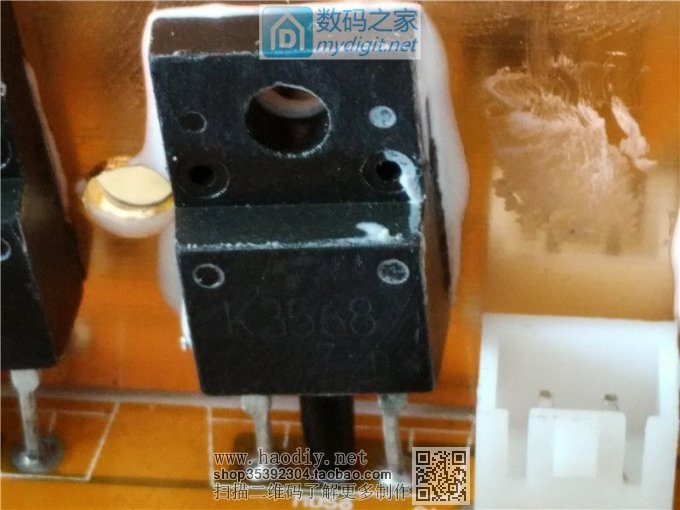

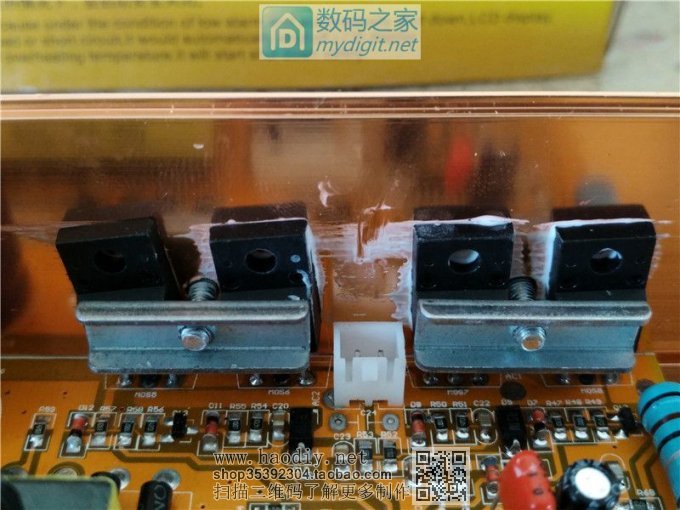

内部使用的六颗大功率场效应管型号为: K3568。其中上方四颗用于逆变输出控制,下方两颗用于输入回路。工作中产生的热量一部分通过金属外壳散热。一部分由风扇吸热排出。
能量魔盒提在手,家中停电不用愁。
能量魔盒提在手,家中停电不用愁。
能量魔盒提在手,家中停电不用愁。
能量魔盒提在手,家中停电不用愁。

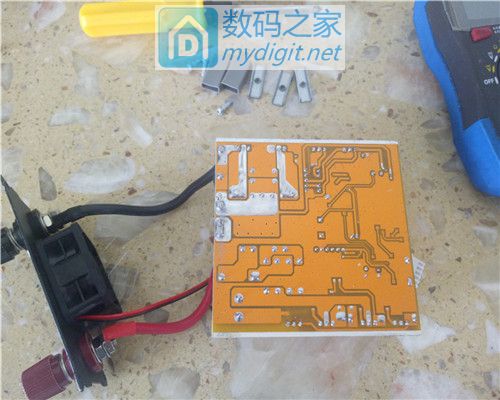

双面板线路板背面没有任何元器件,加粗加长加锡的输入端供电线路清晰可见。一方面可以提供较高的电流,一方面可以起到散热目的。
能量魔盒提在手,家中停电不用愁。

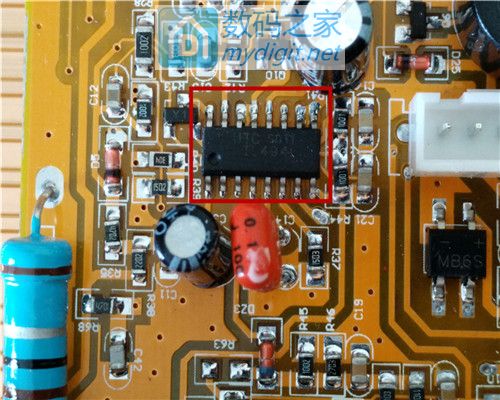

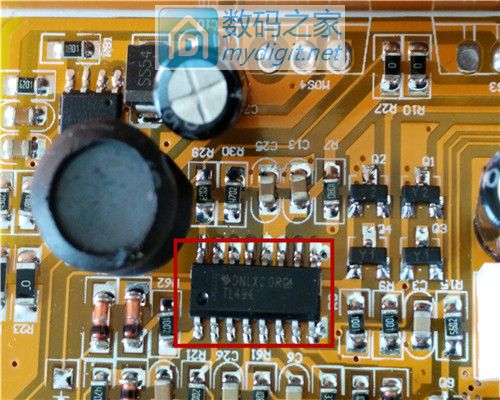

主板控制部分有两颗TL494芯片组成,TL494是一种固定频率脉宽调制电路,它包含了开关电源控制所需的全部功能,外围元件简单工作稳定。广泛应用于桥式单端正激双管式、半、全桥式开关电源。一般的逆变器均采用这个芯片构建。
能量魔盒提在手,家中停电不用愁。
能量魔盒提在手,家中停电不用愁。
边缘一颗XL4001E1芯片。这是一个用于150KHz 的固定频率 PWM 降压 DC-DC 转换器,2A 电流负载能力,该电路应用简单,外部元器件比较少。通过这个芯片可以将输入的12V供电进行降压处理变为5V,提供给USB端口输出。 (责任编辑:admin)
