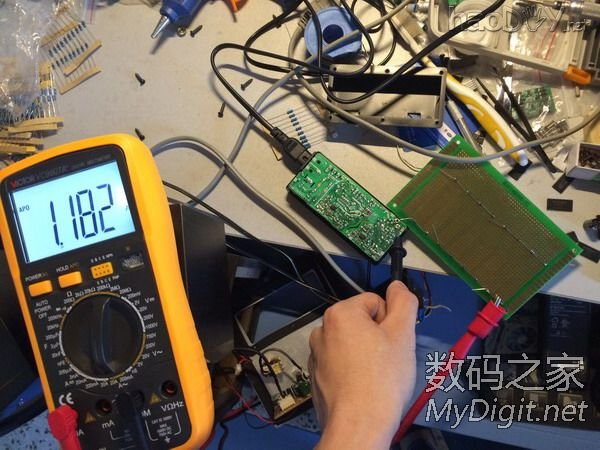

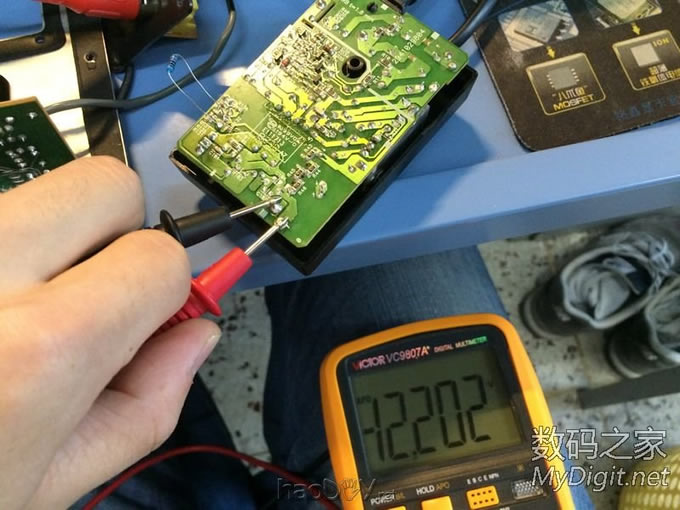

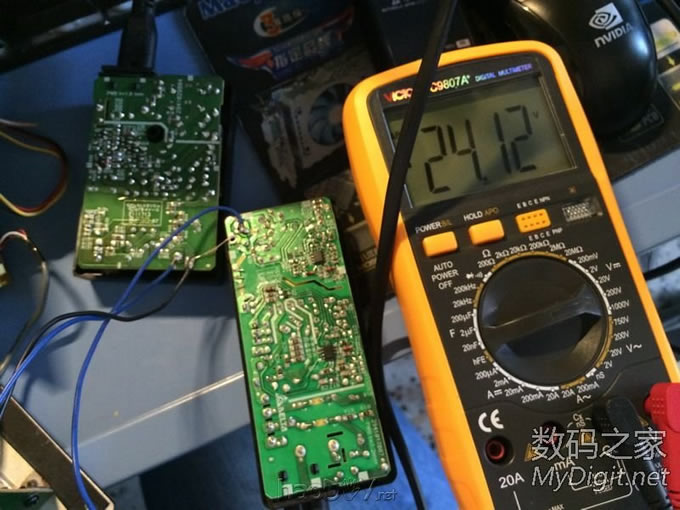

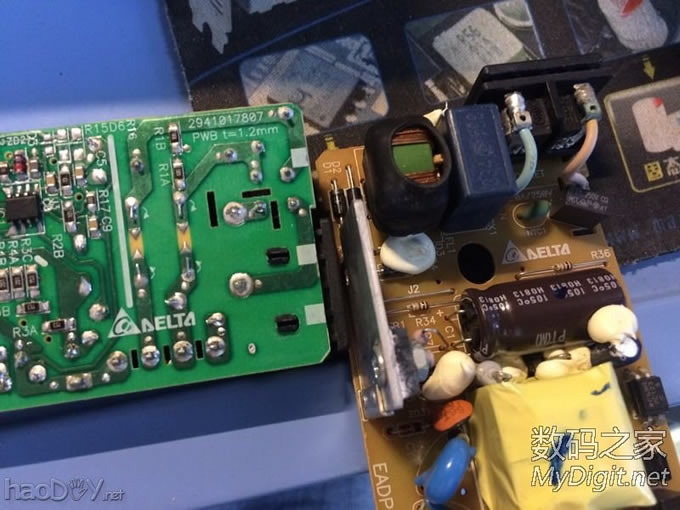

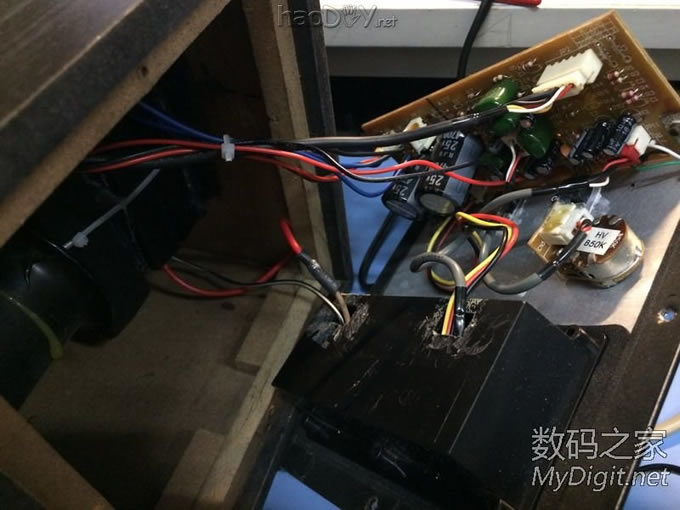

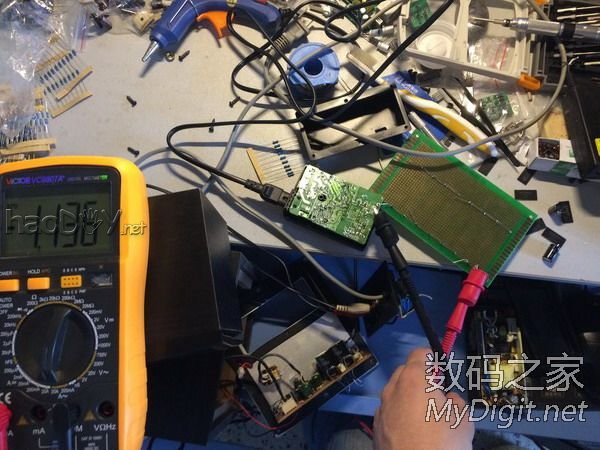

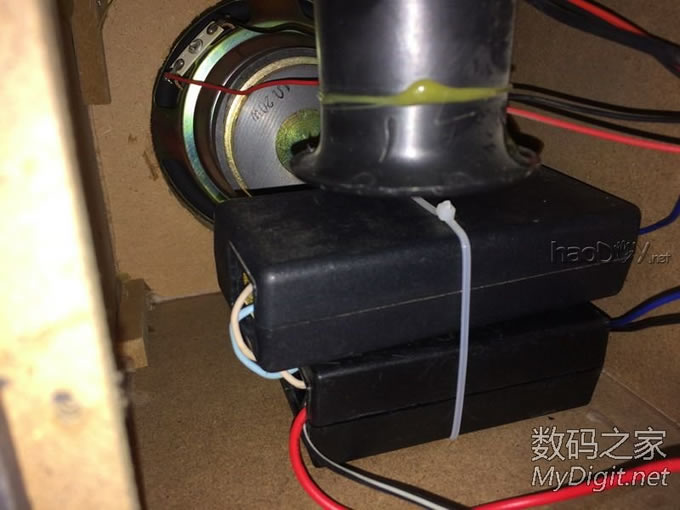

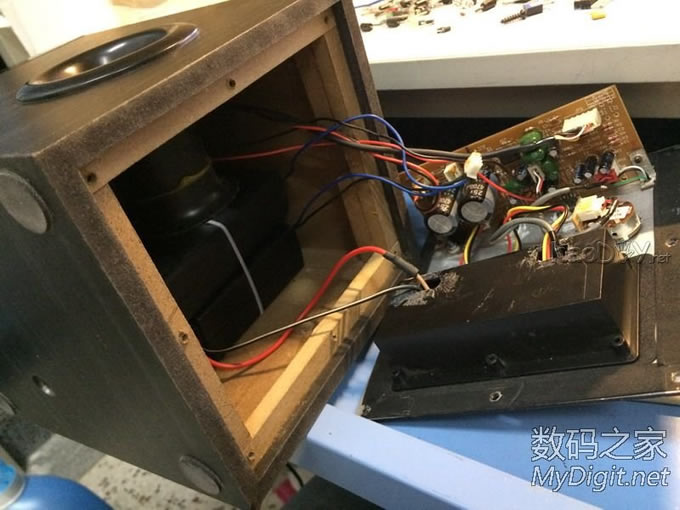

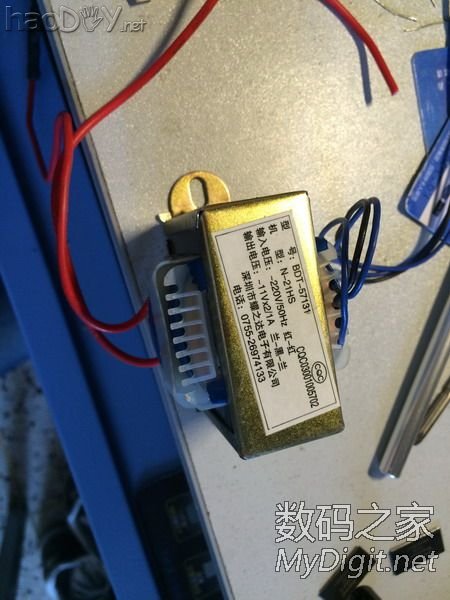

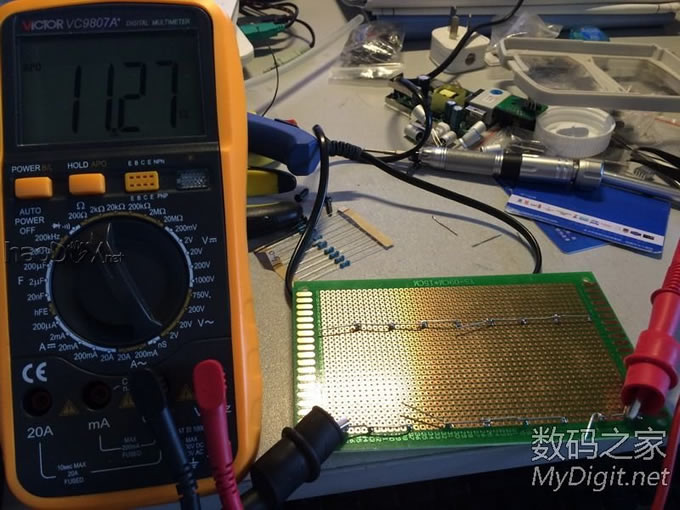

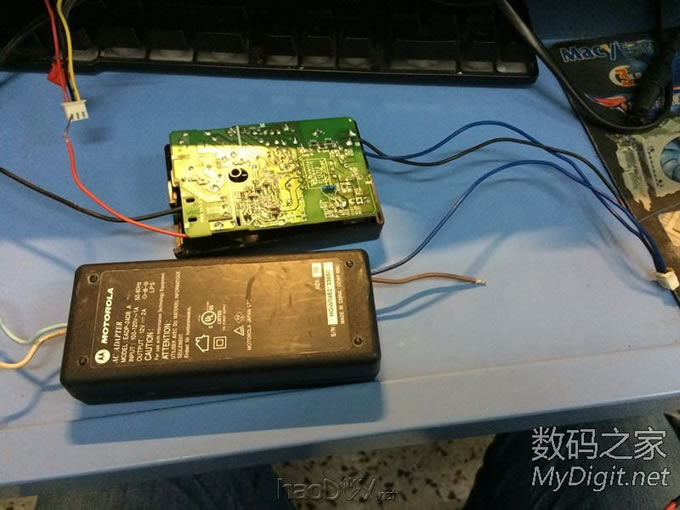

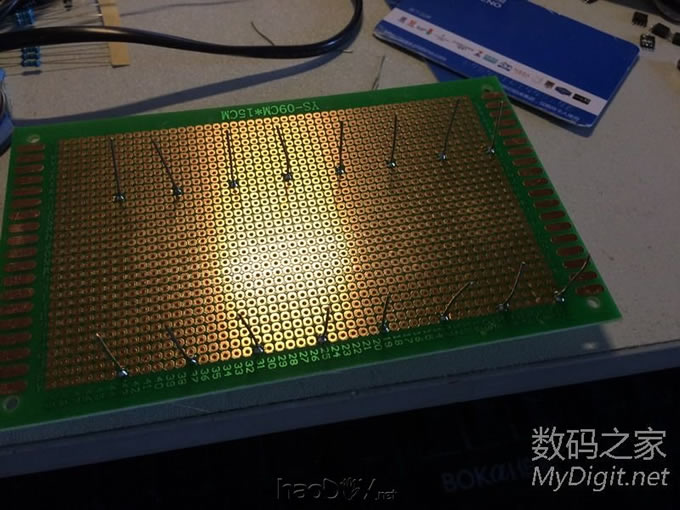

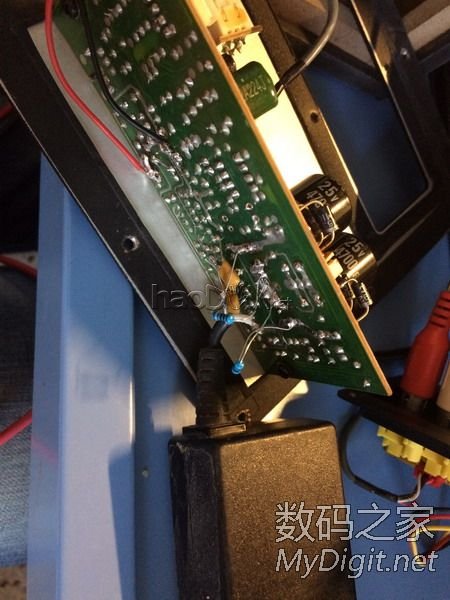

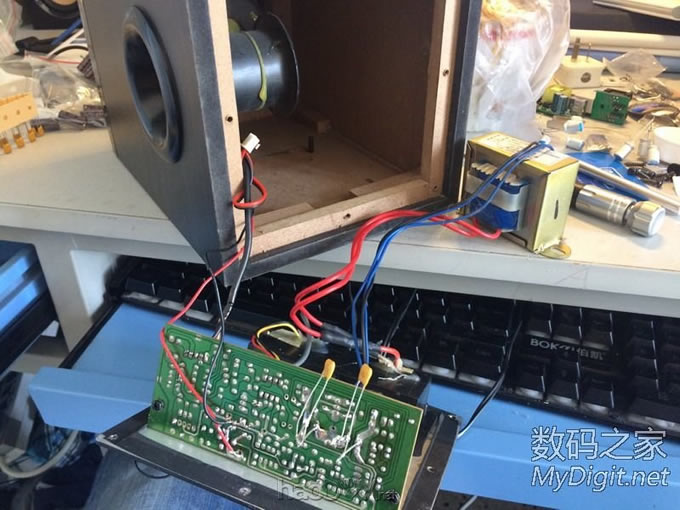

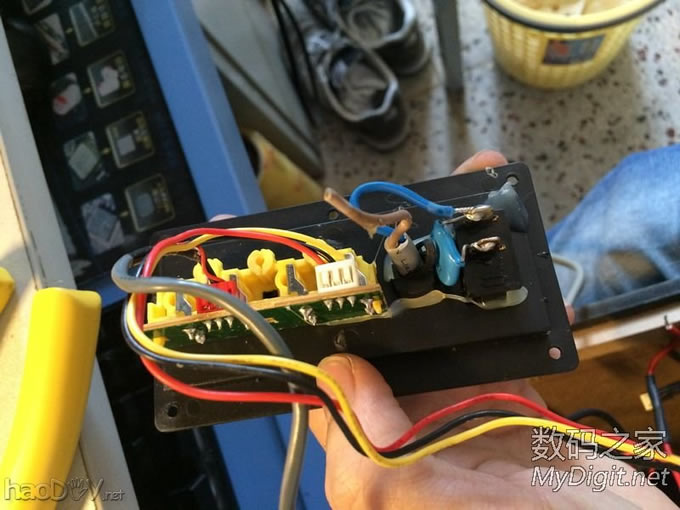

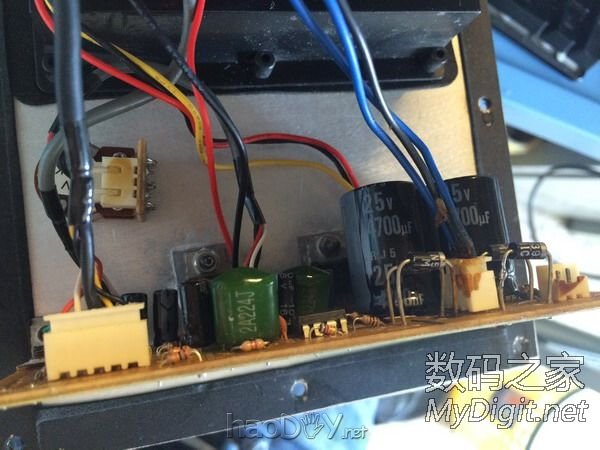

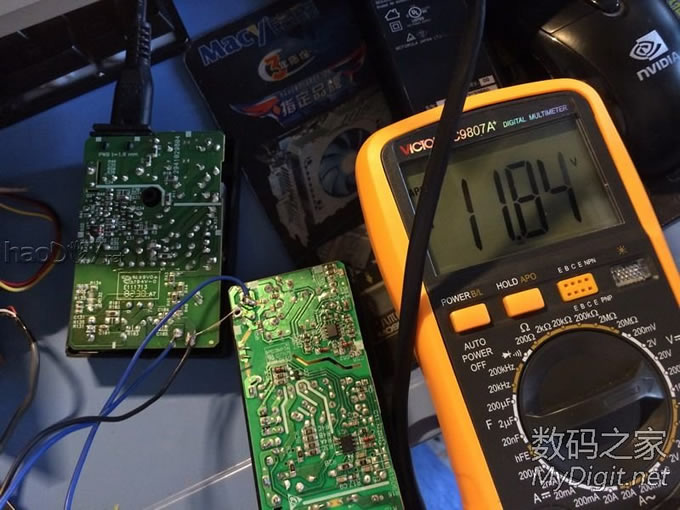

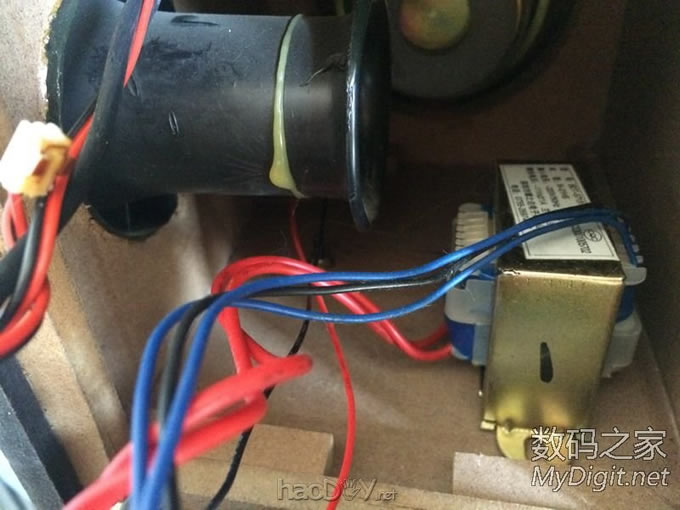

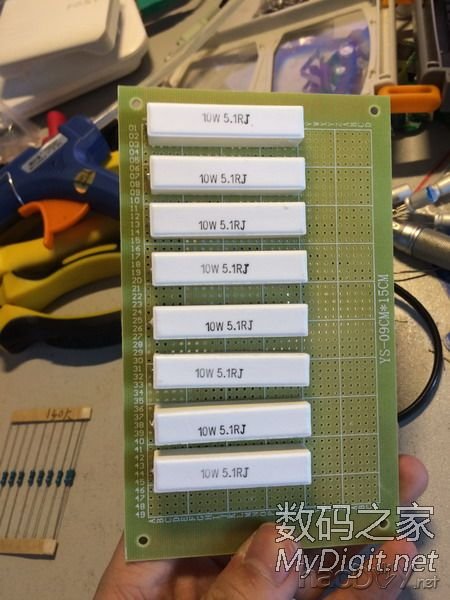

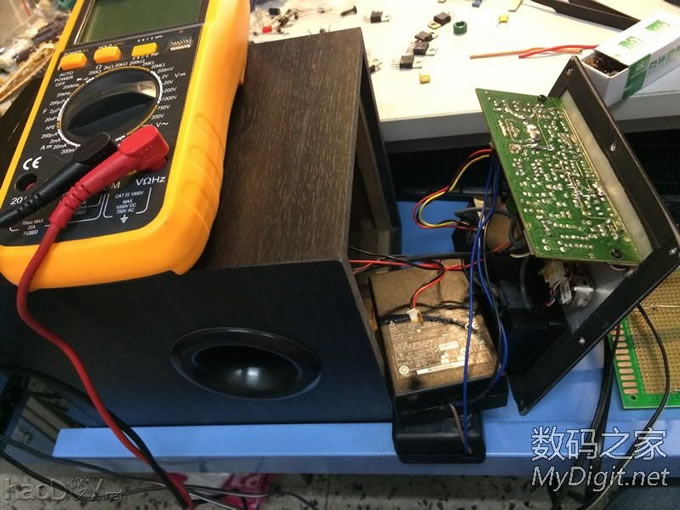

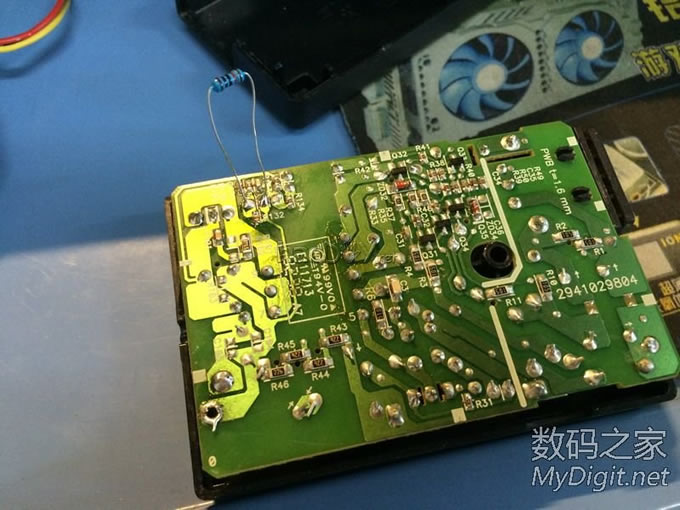

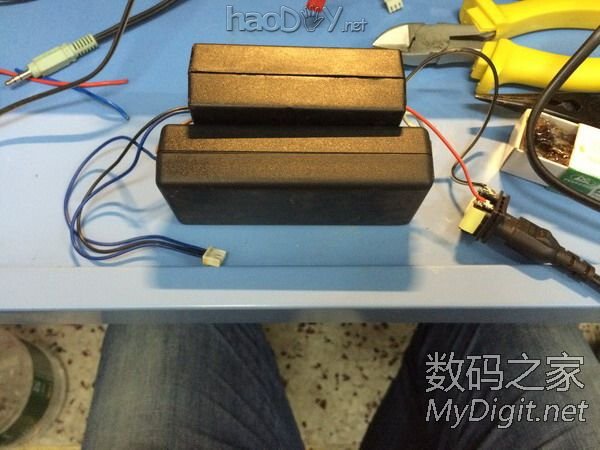

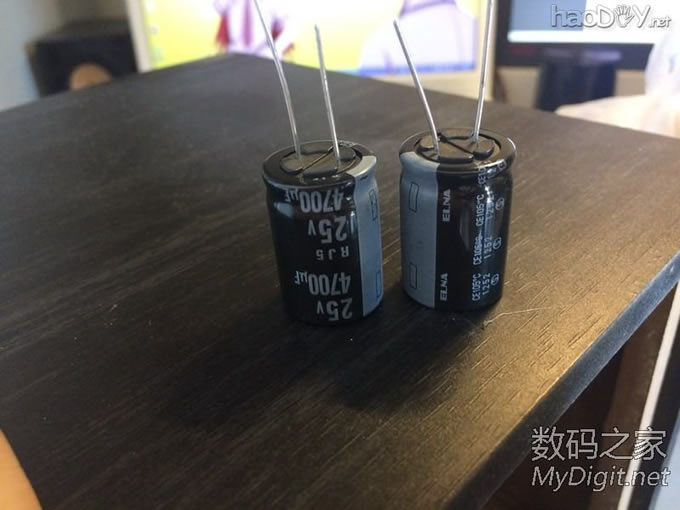

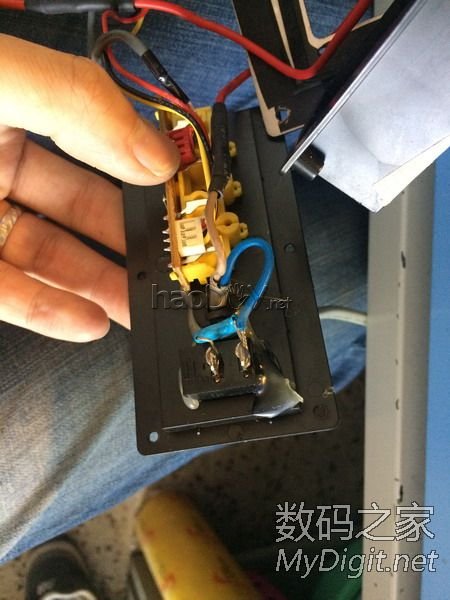

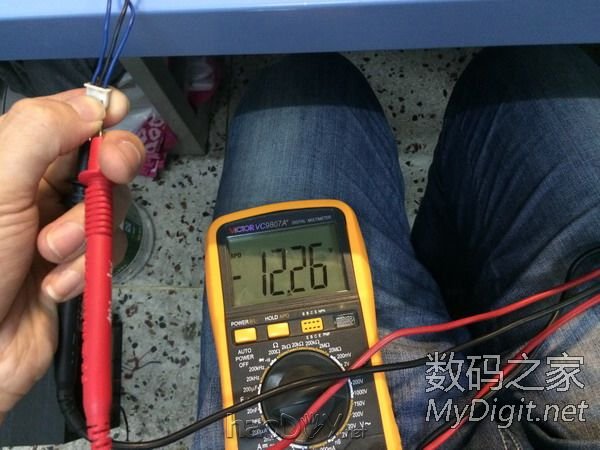

http://bbs.mydigit.cn/read.php?tid=1398395 这是拆机贴 之前是电容爆 换了两个680uf后明显工频底噪 在网上淘了4700uf 换上之后发现效果不明显 遂拆下变压器 发现这变压器空载都很热 估计不是因为电容鼓了之后变压器受影响 就是这货本来变压器就不达标 想了各种屏蔽方式无果 最后不管了 直接上开关电源 上图 网上买的电容 一块4一个 说是原装伊娜的 到手之后发现分量的确不小 更换电容 效果不明显 在水塘上并联474 无果 最后把变压器远离板子效果好一点 但装回去之后卫星箱就能听到明显的工频底噪 首先尝试把变压器旋转90安装 远离低音喇叭和功放管(功放管偏左侧) 底噪小一点 但还有 并且本人表示不能忍受 ———————————————————————————————————————— 华丽的分割线 方案一 使用19V单电源供电 通过电阻电容找中点 ———————————————————————————————————————— 下面开始电源改造 首先拆下原变压器 拆下下面的接线盒 电源线上没有保险 不过在开关上并联了高压电容 应该是可以防止开关火花造成开关寿命缩短 就是这变压器 不知道这个牌子如何 然后准备开关电源 手上有12V 9V 5V 4.2V和19V的 都是剪线电源 前两天买的坏电源修好的几个 首先用19V测试 这几个电源都是修好了有输出就放在一边了 并没有测试带载能力 这次买电容还买了一些水泥电阻 做了个简单的负载 负载用了8个10W 5.1欧水泥电阻 两并四串 组成10欧80W 背面 板子是临时用的 所以只点了几个焊点 这是最后一块洞洞板了 以后要是有急用可能还要拆 两串四并后测量阻值11.27欧 误差有点大 测试19V电源 这个电源标称2.37A 测试稳定输出1.86A 由于阻值没有办法无级减小 就只能测到这里了 够用 然后直接接在正负电源上 与中点间靠电容和电阻找 结果发现 刚启动一边9.5V 平衡 然后以每秒0.05V的速度漂移 这不行啊。。 手上没有阻值合适的电阻 最后这个方案宣告失败 —————————————————————————————————————————— 方案二 直接接两个12V开关电源 —————————————————————————————————————————— 第一个方案失败 就只能用两个12V了 没有两个一样的 挑了一个12V 1.25A 一个12V2A的 洋垃圾做工还是很好的 1.25A的使用了33uf电容 2A的原装是100uf 120V的 不符合国内电压 用了一个33uf 400V替换 表示足够用了 第一个电源 测试1.136A 稳定输出 第二个电源 1.182A 稳定输出 接上音箱 串联带载输出 24.12V 但是发现1.25A的电源输出只有11.84V 听感不好 低音很奇怪的感觉 于是改造电源 这个电源是431+光耦反馈 431接电源脚电阻为57C 38.3K 接地电阻正常为10K 实测10.3K 这样得到输出电压为 (38.3/10.3+1)*2.495=11.772V 与实际结果相符 由于目标电压与实际电压差别不大 只能还选择10K “矬子里拔小个” 找到个9.7K的装上去了 改好后输出电压为12.202V 基本满足要求 准备总装 无意间发现两个电源其实都是台达的 剪断了变压器的输出线 接在两个电源上 接好线之后的效果 我承认挺难看的。。 测量一侧输出12.26V 另一侧12.19V 装回音箱 电源用扎带固定在一起 给电源找个合适的位置 这玩意体积比原来的变压器大多了 手上没有吸音棉 没有办法只能这样了 实测我这木耳听不出什么差别 电源用704和热熔胶固定 704不怕热 热熔胶速干 其实这货没什么温度 估计只用热熔胶也可以 稍微理一下线 扎起来 最后一步 把工频变压器的固定孔用热熔胶封死 测试发现 这次完全听不到工频底噪了 耳朵凑到音箱旁边能听到一点高频噪音 比以前小多了 现在每次关机都有电机断电一样的声音 频率缓慢下降 挺有意思的 完 谢谢大家 (责任编辑:admin) |
