标题:『饥又寒瞎搞』欢迎探讨:可控硅控制普通直流碳刷电机的可行性实验。





前言:5月7日,坛友@xpt9988在创意DIY发表了一救助贴“求助大神,这个电路怎么改比较好?”帖子中,用可控硅控制直流电机的通断。我也参与了讨论,认为可控硅在直流电路中,如果导通了,就不能关断了(当然,加上辅助电路还是能关断的,比如切断阳极电流等)。在讨论中,楼主认为这电路能正常工作,有些坛友也认为可以工作。为了验证这个问题,今天周末时间,找了粒可控硅,一只小电机,进行了试验。试验表明,这可控硅并不能自行关断。当然,我也不否认楼主的实物是能正常工作的,也许,正象一些坛友所说,电机有间断电刷,不然都不可控,楼主的电机碳刷接触不良,碳刷与换向器接触有断续的情况发生。发这个贴的目的,是欢迎坛友参与讨论,到底可控硅能还用于直流电路中起开关作用?

祝坛友鸡年大吉!!!!

原贴地址:http://bbs.mydigit.cn/read.php?tid=2086623&fpage=8

祝坛友鸡年大吉!!!!

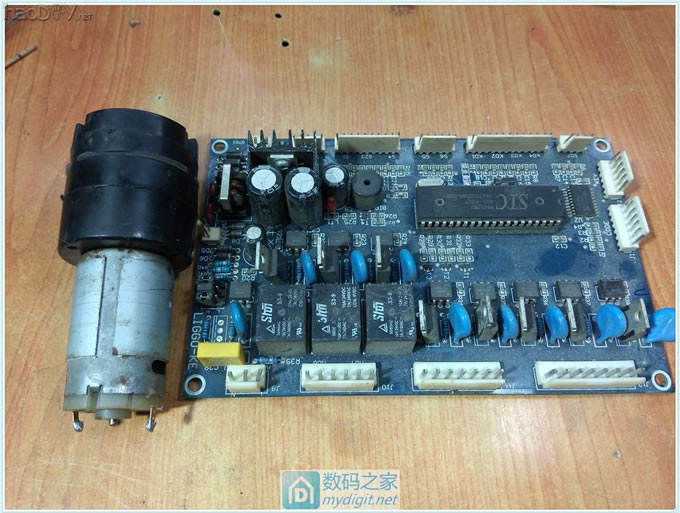

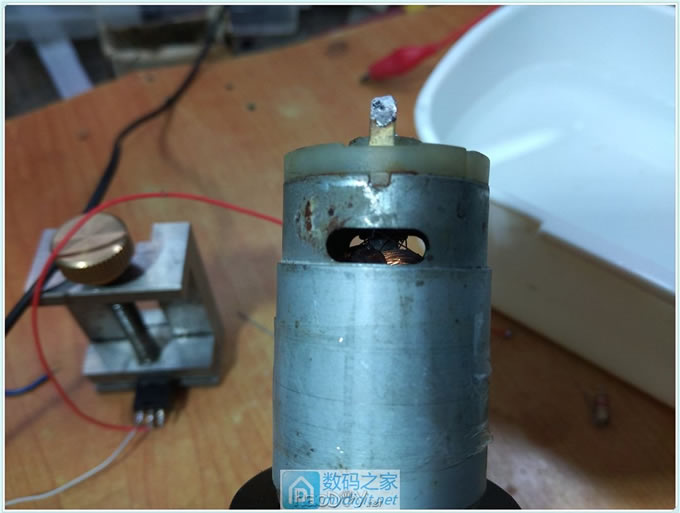

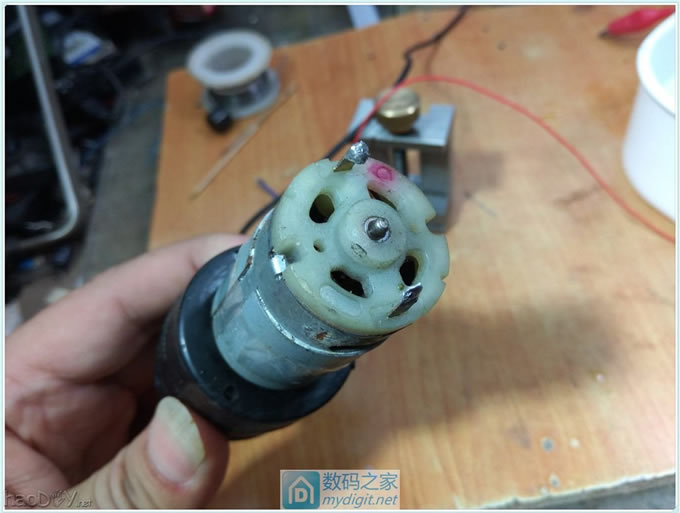

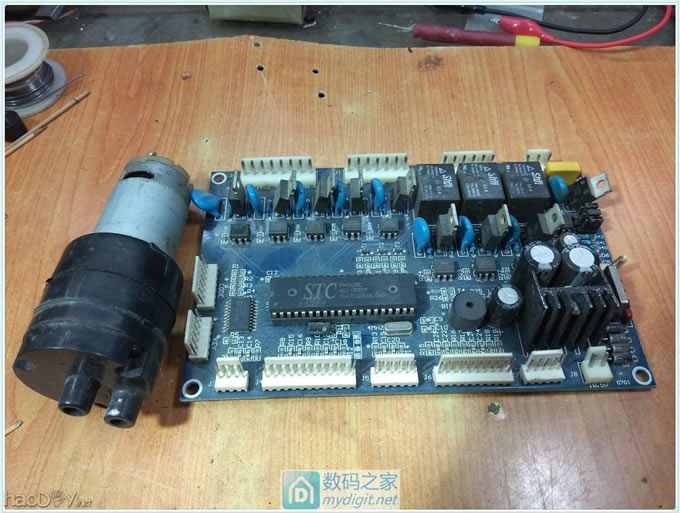

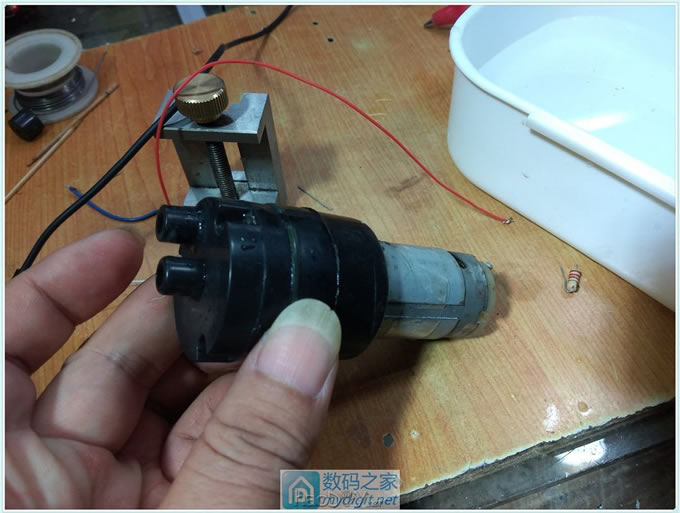

1、实验器材:电机是自动上水茶具拆下来的小水泵,普通有刷电机。可控硅是麻将机控制板拆下的BT136可控硅。电源是30V3A实验可调电源。

『饥又寒瞎搞』欢迎探讨:可控硅控制普通直流碳刷电机的可行性实
『饥又寒瞎搞』欢迎探讨:可控硅控制普通直流碳刷电机的可行性实





『饥又寒瞎搞』欢迎探讨:可控硅控制普通直流碳刷电机的可行性实





『饥又寒瞎搞』欢迎探讨:可控硅控制普通直流碳刷电机的可行性实





『饥又寒瞎搞』欢迎探讨:可控硅控制普通直流碳刷电机的可行性实





『饥又寒瞎搞』欢迎探讨:可控硅控制普通直流碳刷电机的可行性实







祝坛友鸡年大吉!!!!

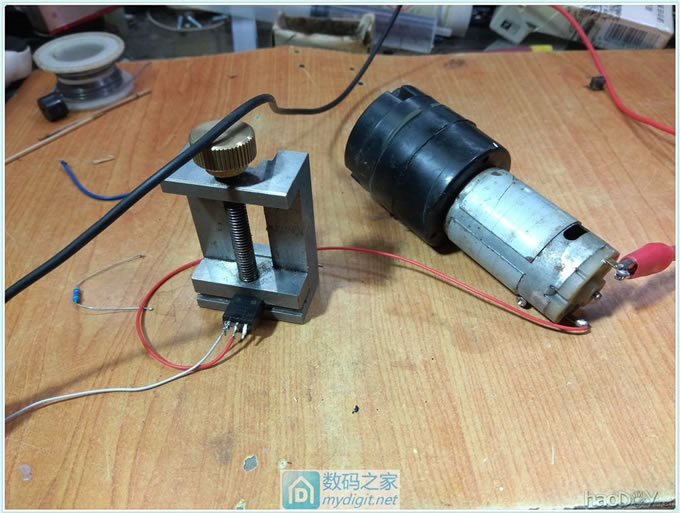

2、线路搭建中。。。。。。

『饥又寒瞎搞』欢迎探讨:可控硅控制普通直流碳刷电机的可行性实
『饥又寒瞎搞』欢迎探讨:可控硅控制普通直流碳刷电机的可行性实







祝坛友鸡年大吉!!!!

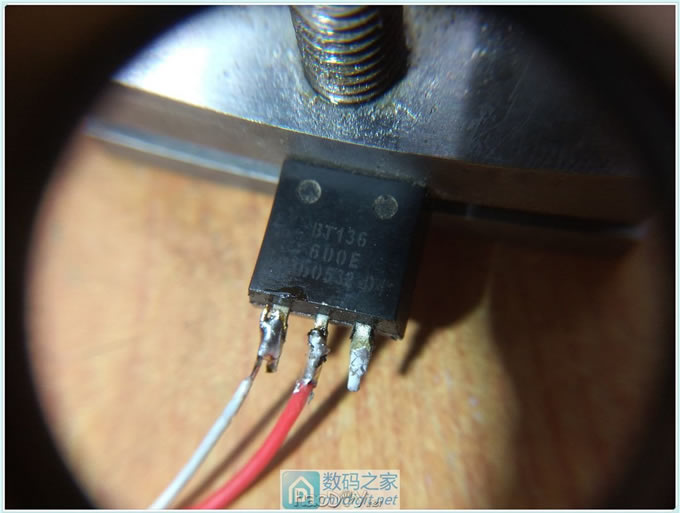

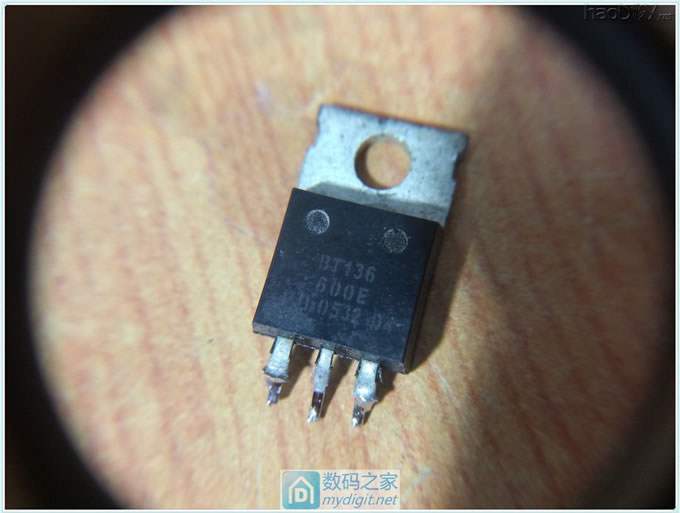

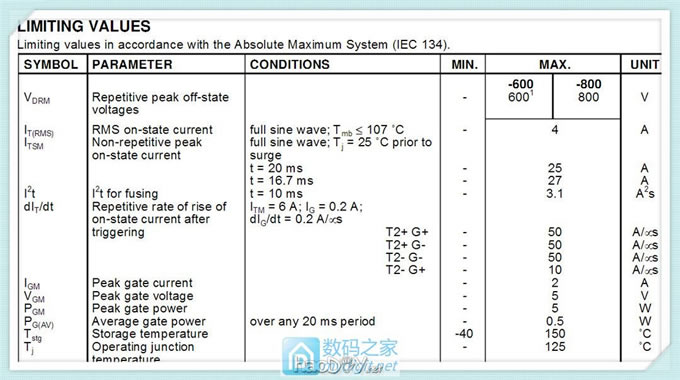

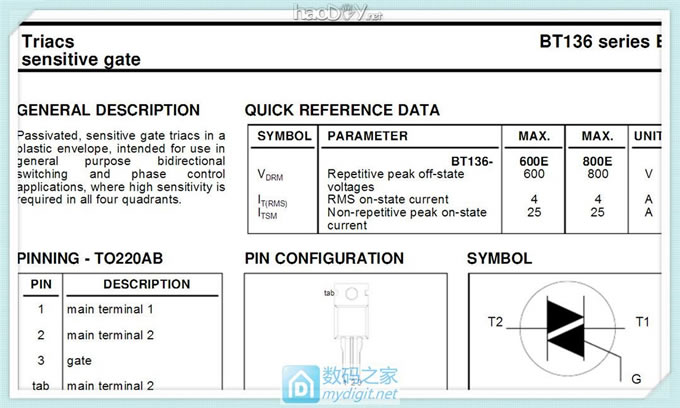

3、可控硅参数。

『饥又寒瞎搞』欢迎探讨:可控硅控制普通直流碳刷电机的可行性实
『饥又寒瞎搞』欢迎探讨:可控硅控制普通直流碳刷电机的可行性实







祝坛友鸡年大吉!!!!

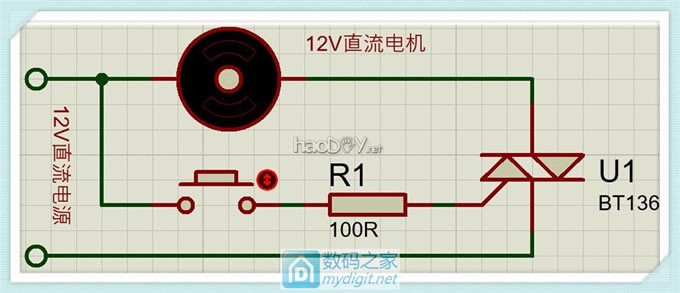

4、实验电路。

『饥又寒瞎搞』欢迎探讨:可控硅控制普通直流碳刷电机的可行性实



祝坛友鸡年大吉!!!!

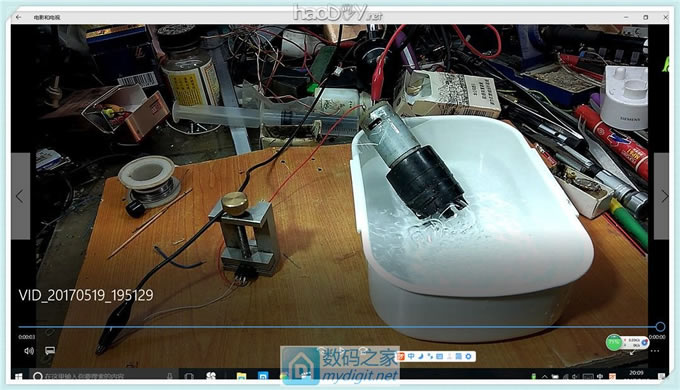

5、实验过程中的视频截图。从图中可以看到,触发信号消失后,可控硅一直在导通状态,水泵一直在工作中。

『饥又寒瞎搞』欢迎探讨:可控硅控制普通直流碳刷电机的可行性实



祝坛友鸡年大吉!!!!

6、实验过程视频。用一粒100欧的电阻连接控制极G和第二阳极T2,电机一直工作中。。。











祝坛友鸡年大吉!!!!













谢谢坛友的支持,谢谢坛友捧场,欢迎坛友拍砖。再次对坛友说声谢谢,祝坛友们工作顺利!!心想事成!!『饥又寒瞎搞』欢迎探讨:可控硅控制普通直流碳刷电机的可行性实『饥又寒瞎搞』欢迎探讨:可控硅控制普通直流碳刷电机的可行性实

祝坛友鸡年大吉!!!!



THE END
