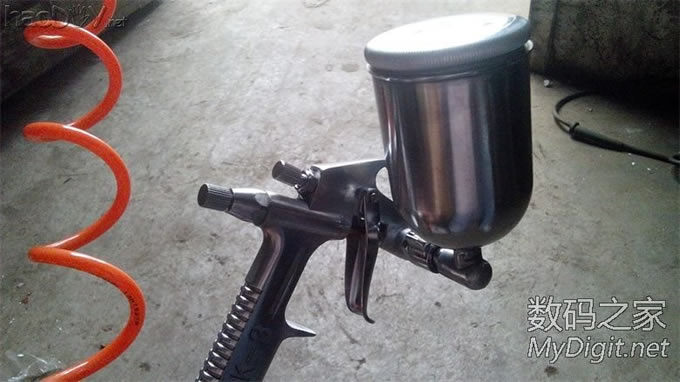

在次非常感谢金向维为T12开源的努力 现奉上本人DIY的一些图片以供参考 谢谢 看图： 由于手描的蓝油 和感光膜对技术性比较强而且效果难说 经过反复琢磨试验终于成功了 喷漆法：其实很简单就是感光蓝油加香蕉水稀释就可，经试验不会破坏感光胶。我用的是淘宝上的K3喷枪小面积的，这个还是不错的。
稀释好蓝油开始喷：我喷喷喷 注意了要做好防护措施

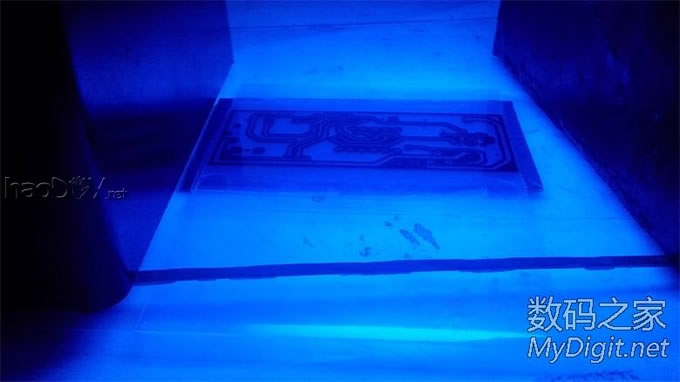

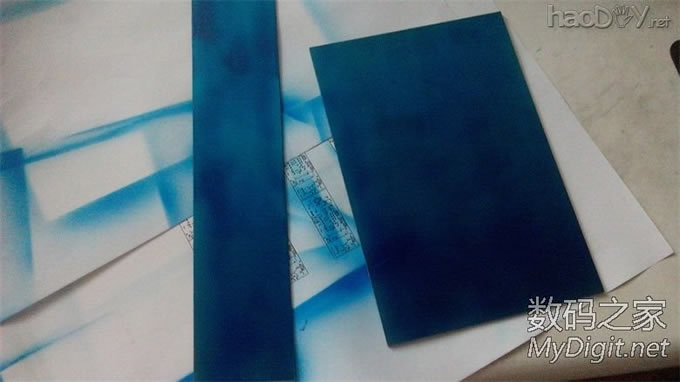

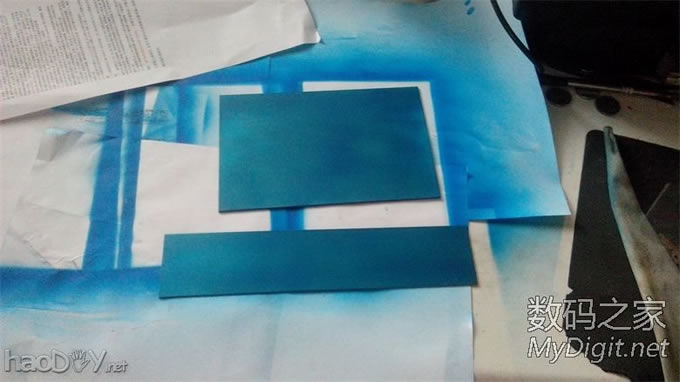

喷好了效果刚刚的 均匀的很 第一次做就可满意的效果 放暗处风干即可 下面就是曝光了 用你设计好的菲林片晒版吧 我的当然是T12白光PCB喽自己设计的哦 看图

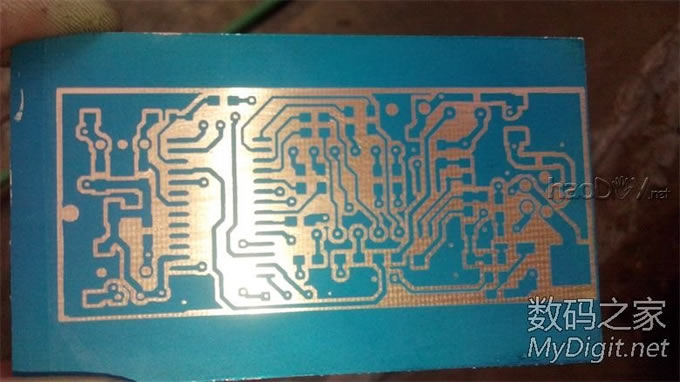

晒好后那就是显影了 显影好的图 显影的时候忘拍了

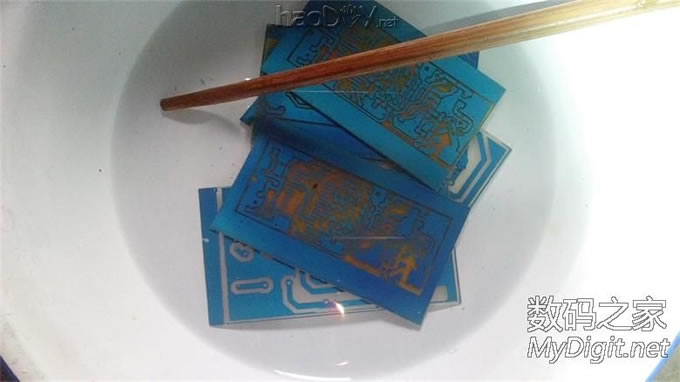

腐蚀好后的图

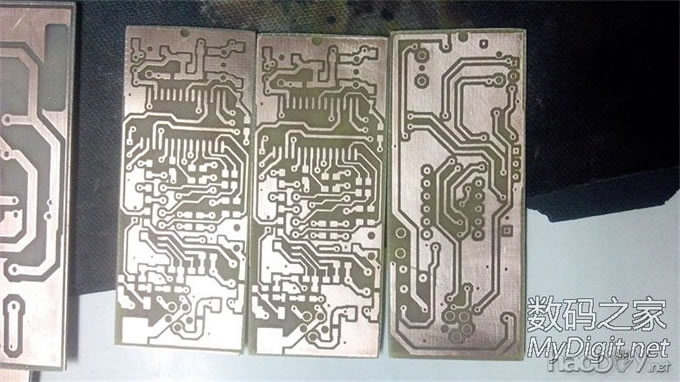

脱模什么的大家驾轻就熟了就不发图了 下面就是脱好膜的PCB了

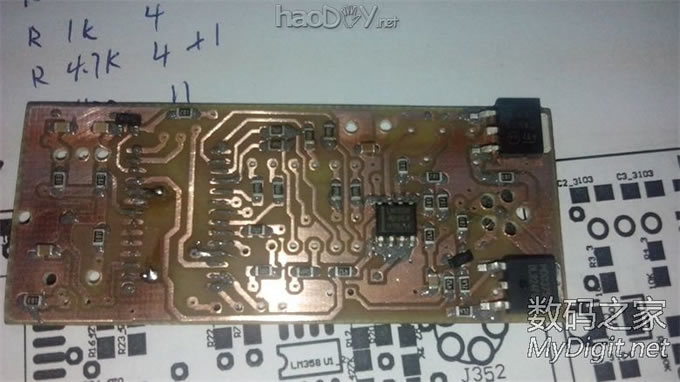

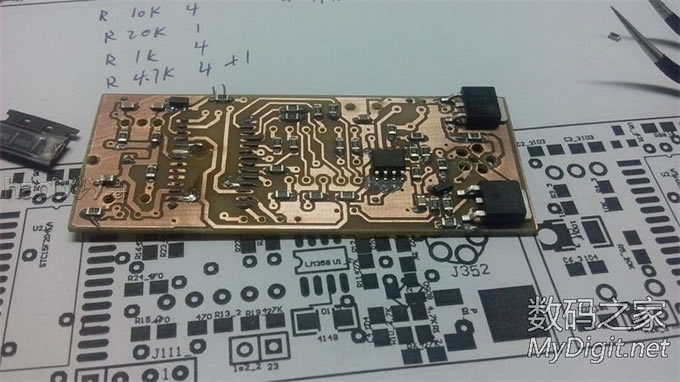

焊接当然也要熨斗了 熨斗焊接贴片那效果不错 重点是锡浆 我是用牙签点的放上元件就成了 看图

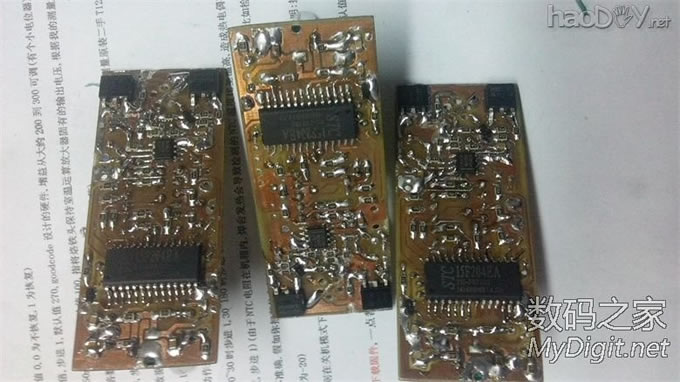

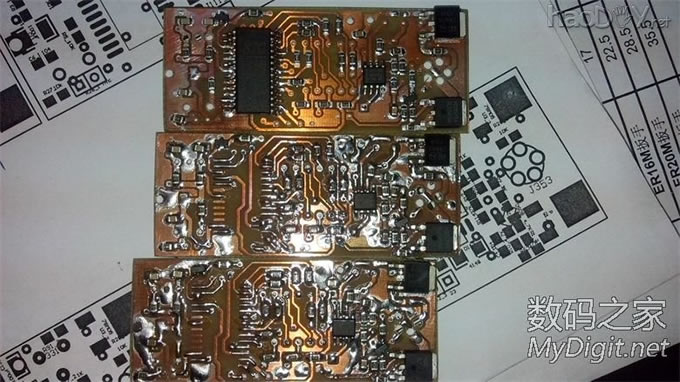

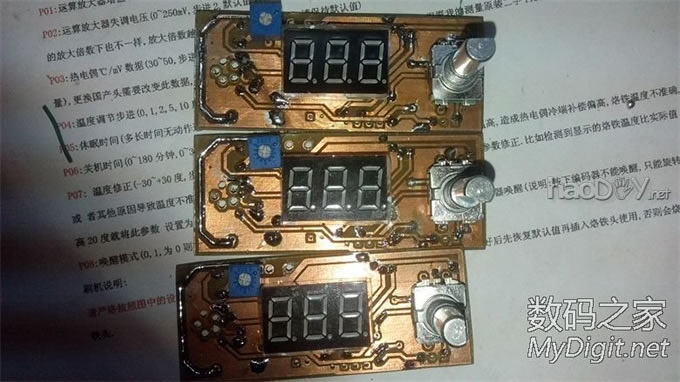

好了 焊接好的图 有段熨斗焊接的视频 看看能不上传 http://v.youku.com/v_show/id_XODA1NzkzODIw.html 焊好的图片

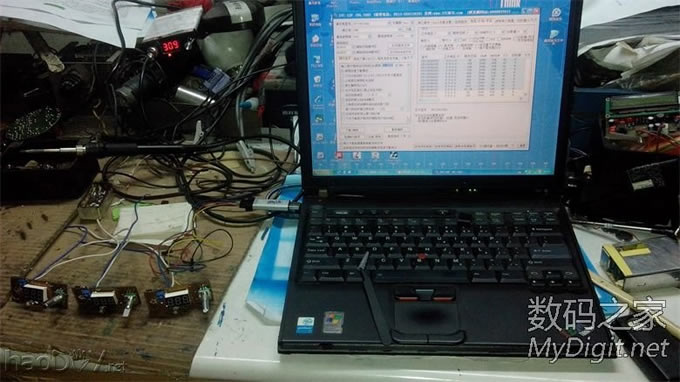

下载的图

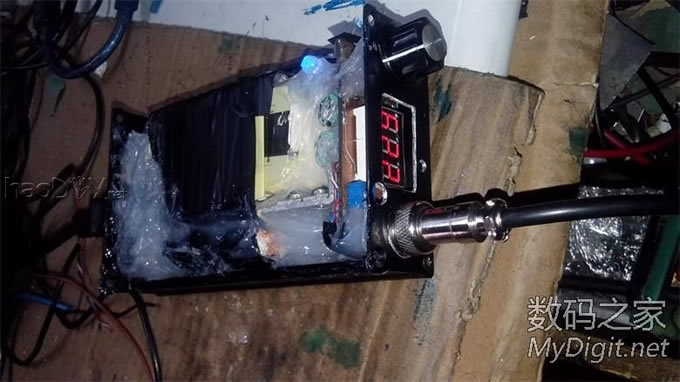

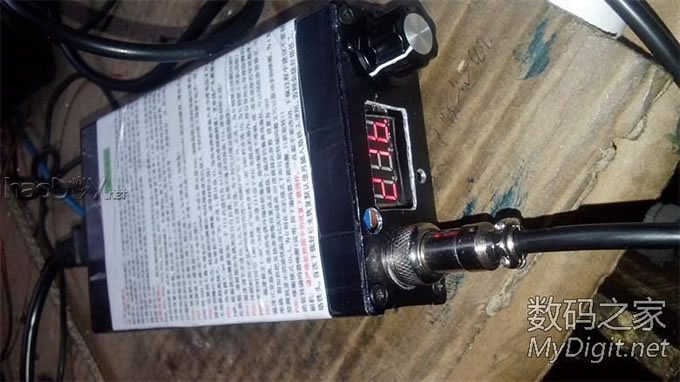

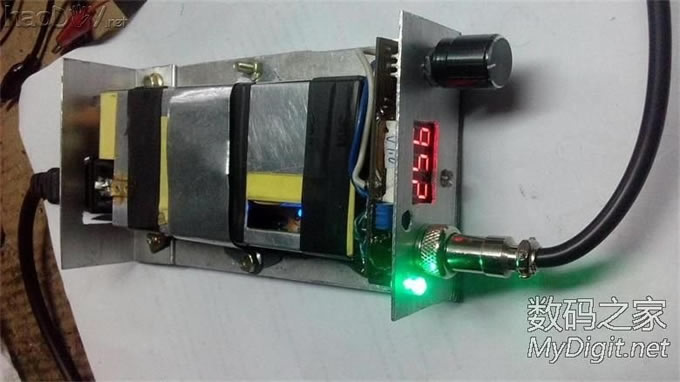

最后成品
