自制电路板流程

时间:2017-08-14 16:54来源:www.crystalradio.cn 作者:S66D 点击: 次
自制电路板流程 ,矿石收音机论坛
经过几年的思考与积累经验自制电路板流程 终于想出一套自制PCB的办法。
目前这种办法存在一些问题，希望大家指出并分享更好的办法！自制电路板流程

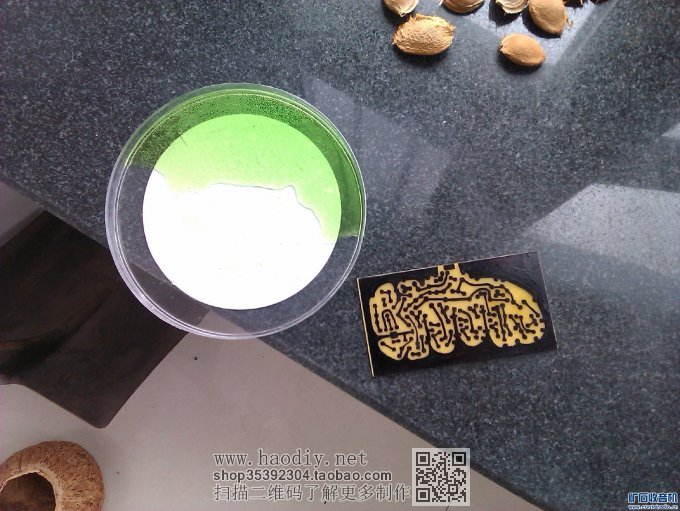

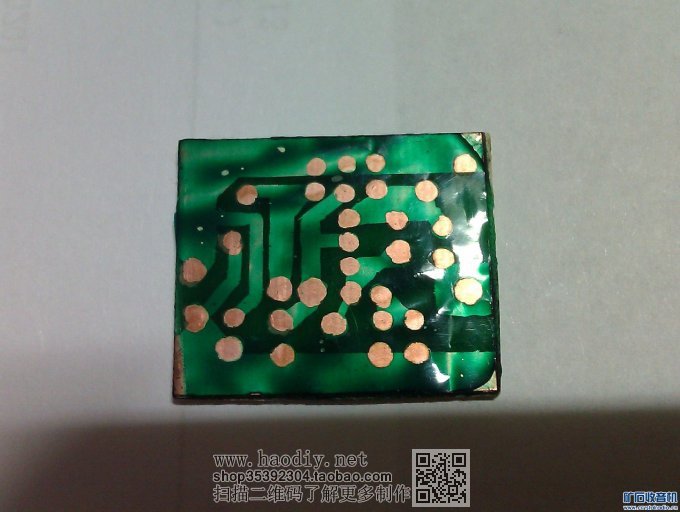

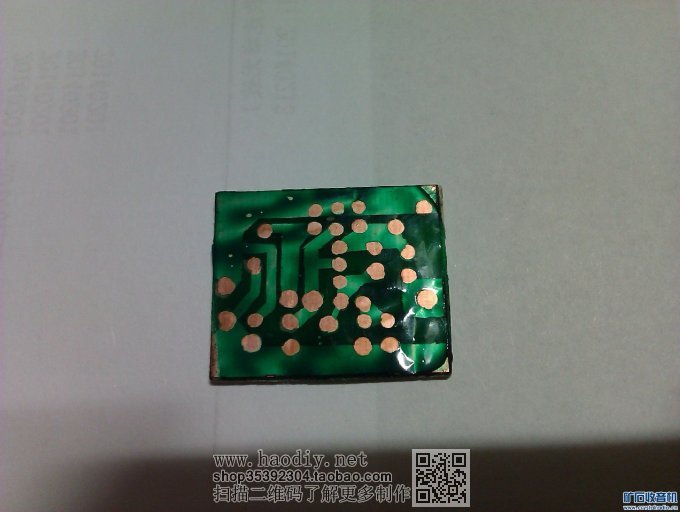

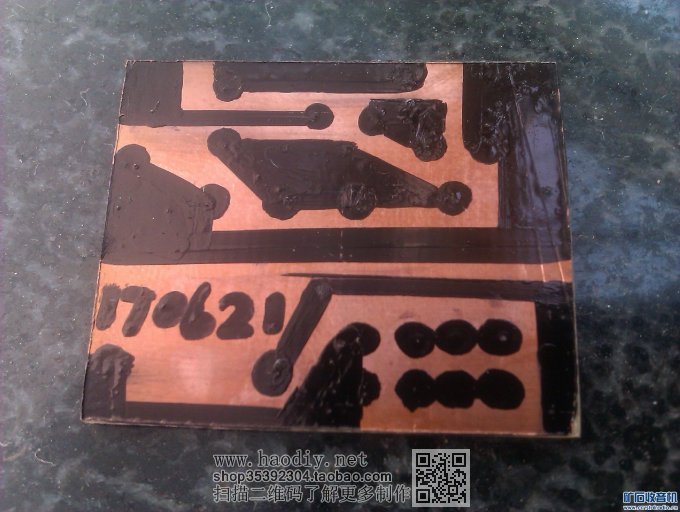

先发一张去年的首作！第一次做，是为了做    晶体管分立元件调频超外差式收音机的制作
链接晶体管分立元件调频超外差式收音机的制作
http://www.crystalradio.cn/forum ... 5&fromuid=92191
(出处: 矿石收音机论坛)

自制电路板流程自制电路板流程自制电路板流程自制电路板流程自制电路板流程自制电路板流程自制电路板流程自制电路板流程自制电路板流程

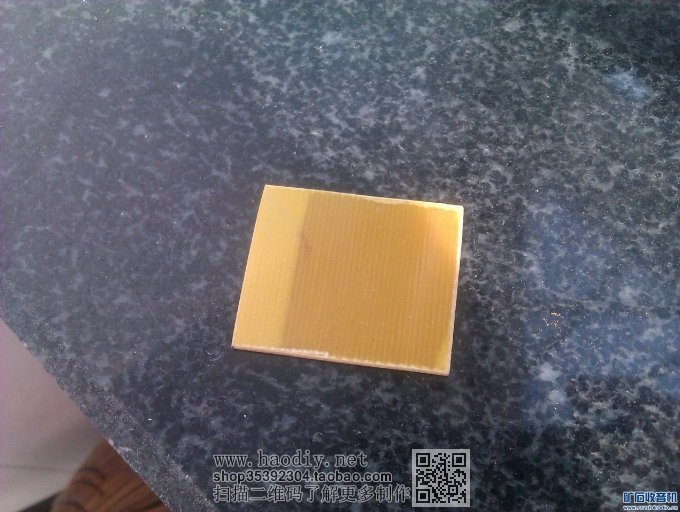

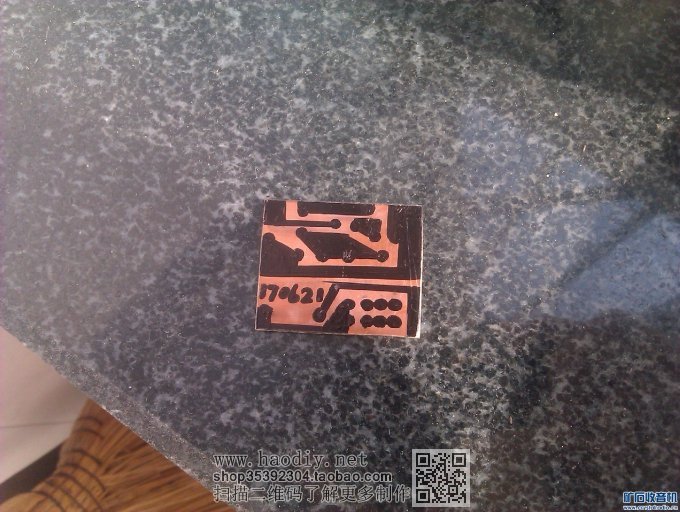

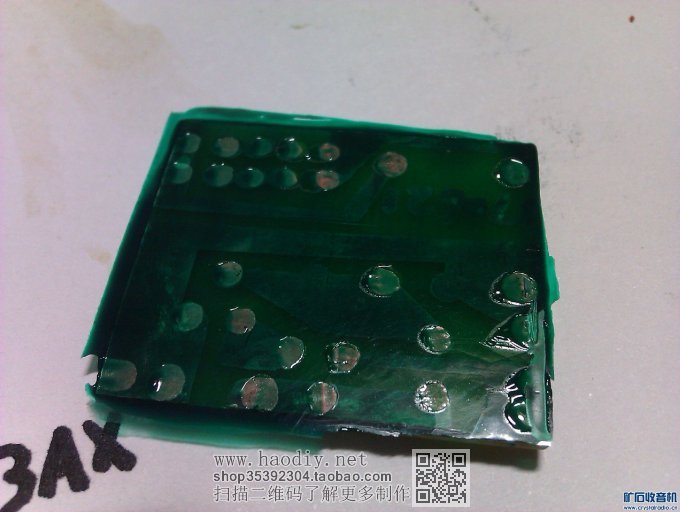

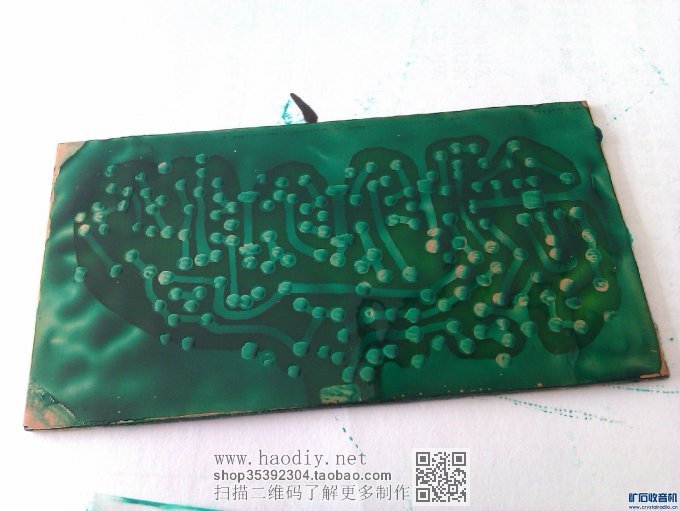

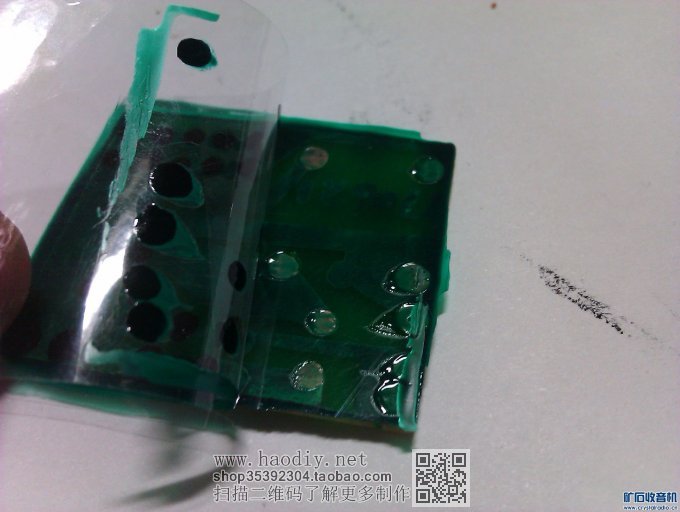

  油漆、指甲油等用笔来描图，很不方便，油漆、指甲油浓了拉不开，稀了流淌，笔尖上油漆干了不好画，画错了要改必须刮掉再画。

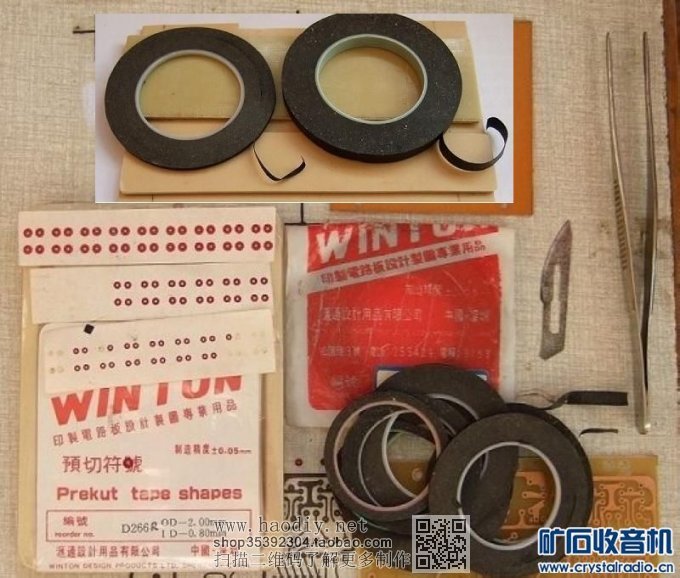

     做一个板子，我用这种背面有不干胶的带子和焊盘粘在铜箔上，带子和焊盘看需要买宽的、细的，大的小的，要改画可以挑起来重新粘。

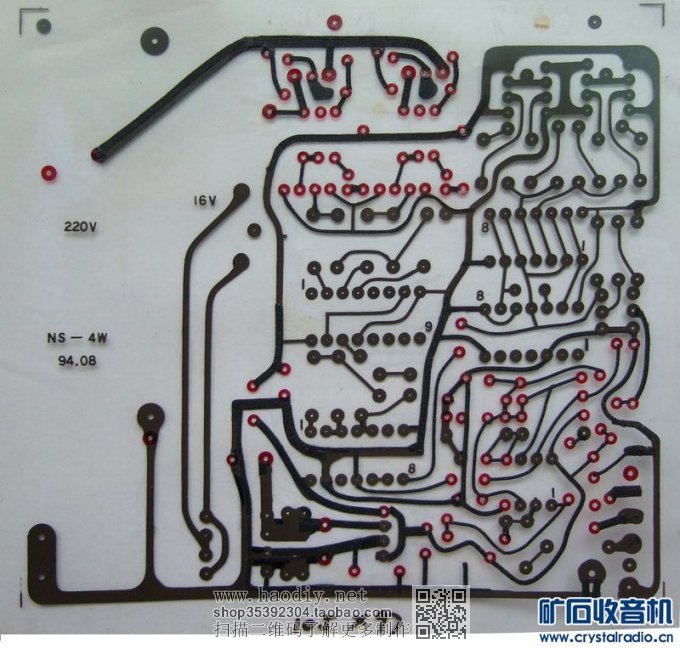

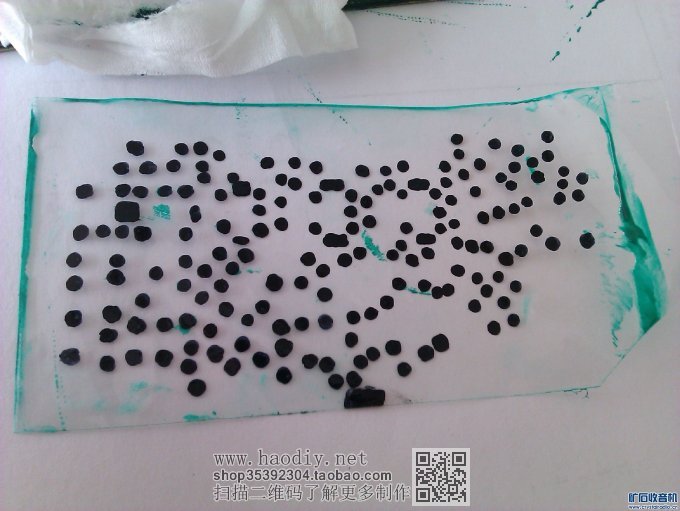

     做批量板子，就把带子和焊盘粘到透明片子上，做成印板图，再印刷到批量铜箔上。
     更先进方法是用电脑软件，把电路图转化为印板图，再印刷到铜箔上。着我就不会玩了。

自制电路板流程
自制电路板流程

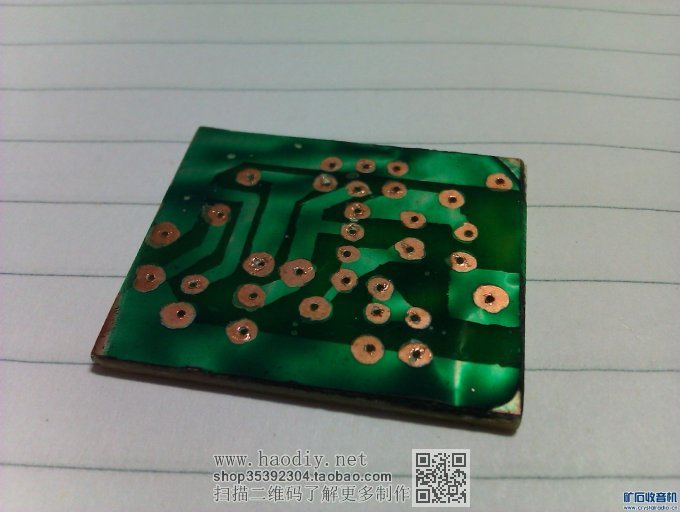

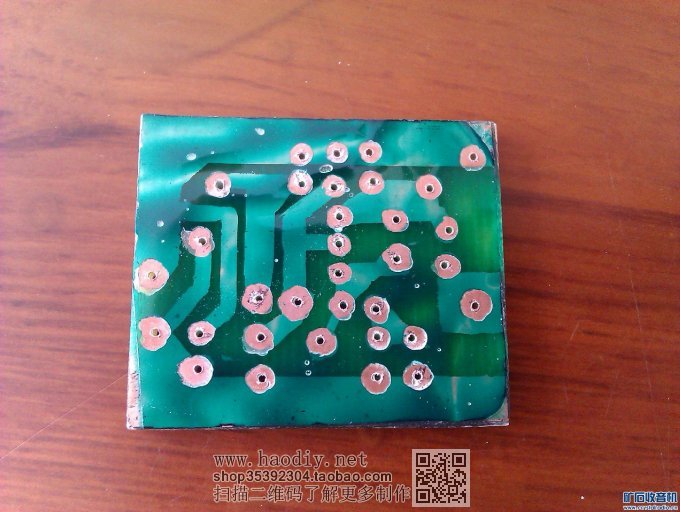

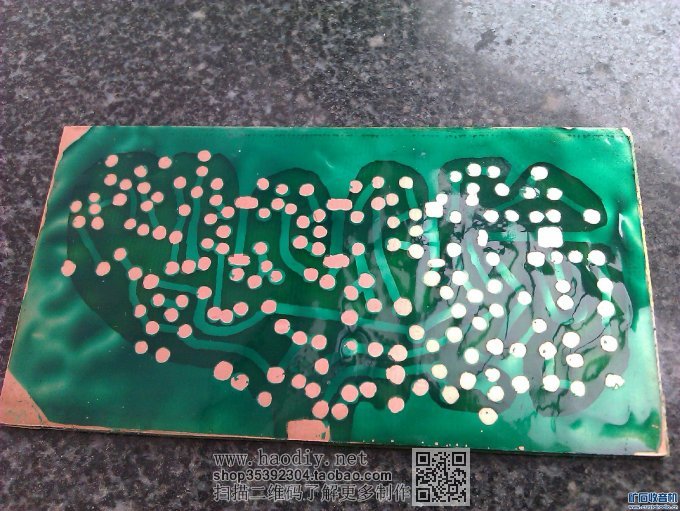

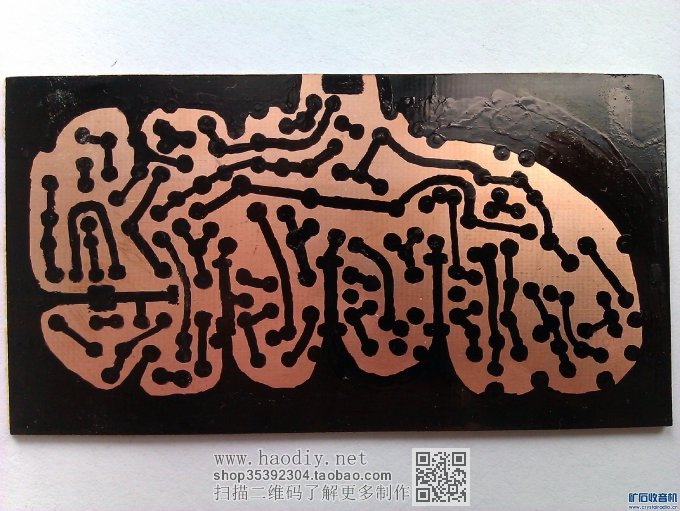

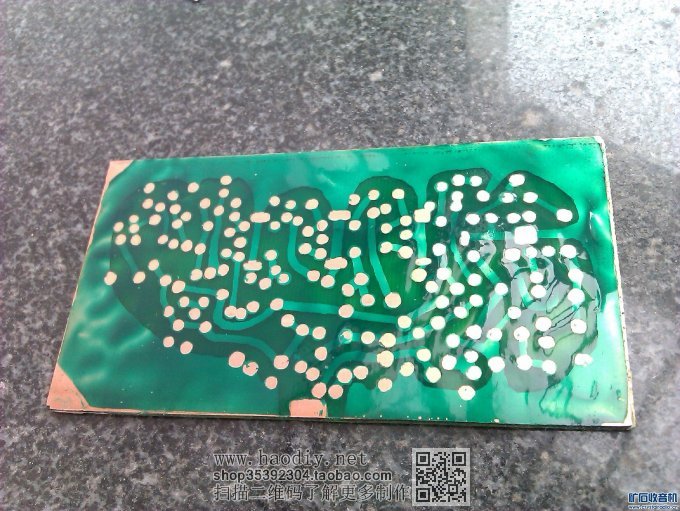

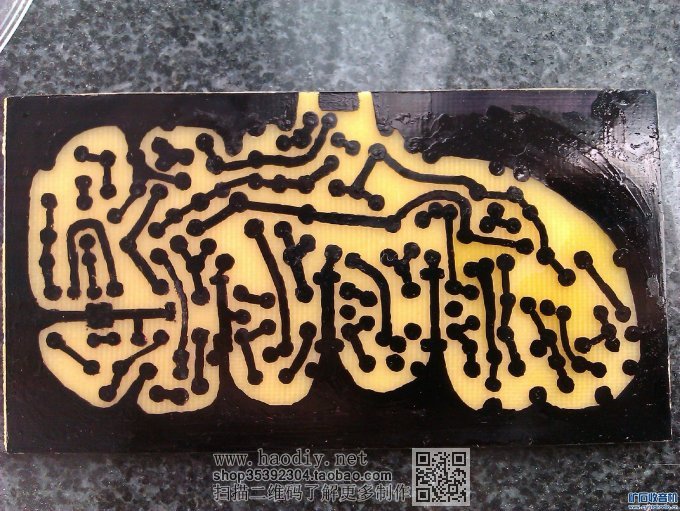

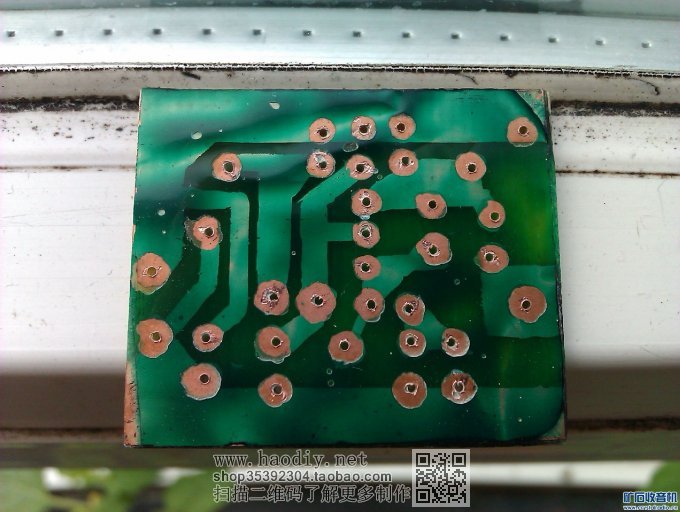

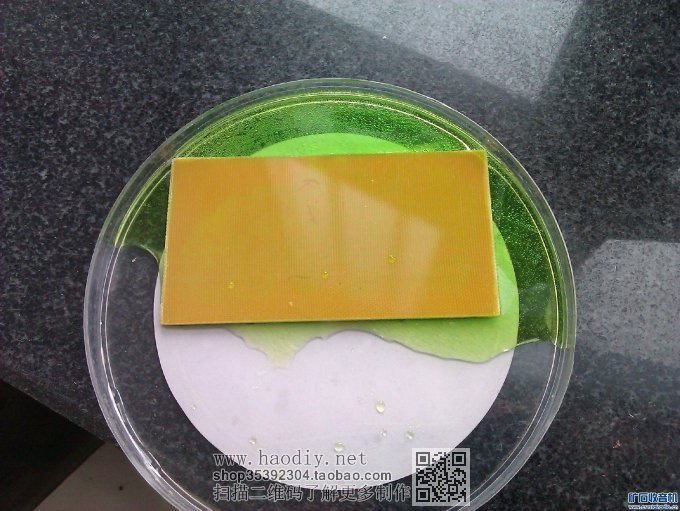

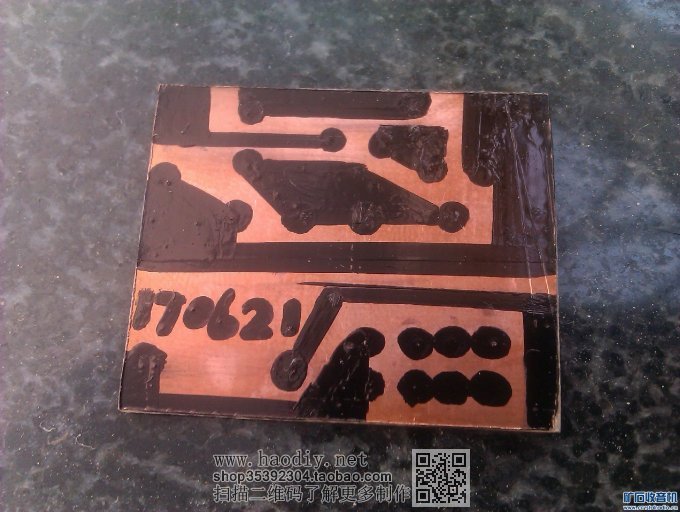

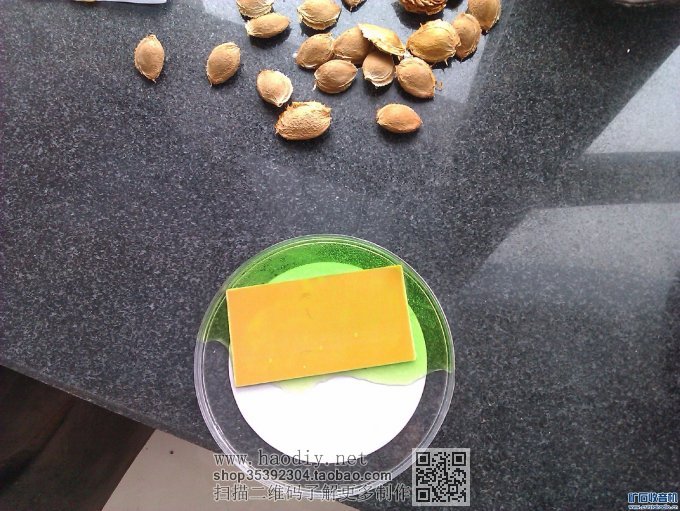

下面发我做的第二张板子。。


自制电路板流程自制电路板流程自制电路板流程自制电路板流程自制电路板流程自制电路板流程自制电路板流程自制电路板流程

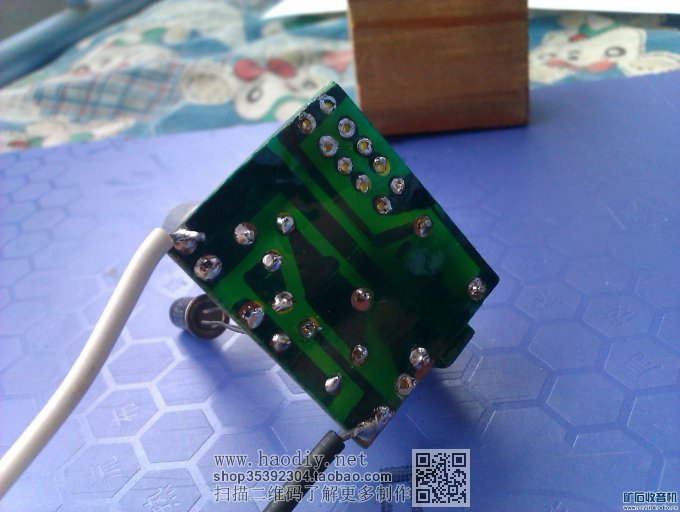

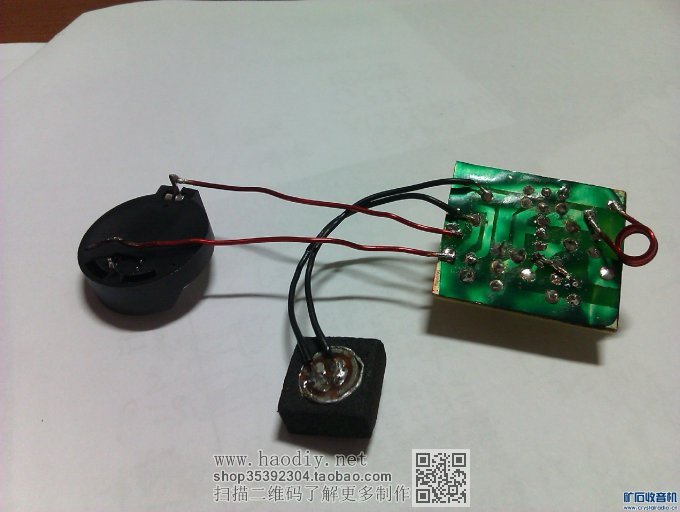

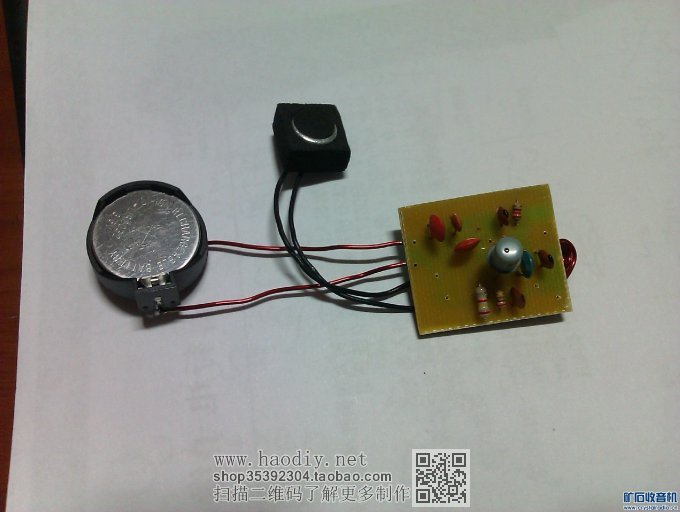

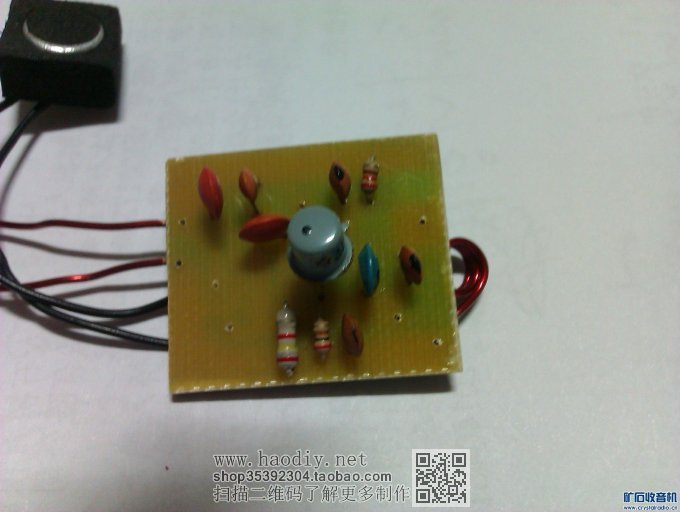

最后，第二块板子做成了FM单管发射机。。但是效果不好，只是有信号，没有声音自制电路板流程


自制电路板流程自制电路板流程自制电路板流程

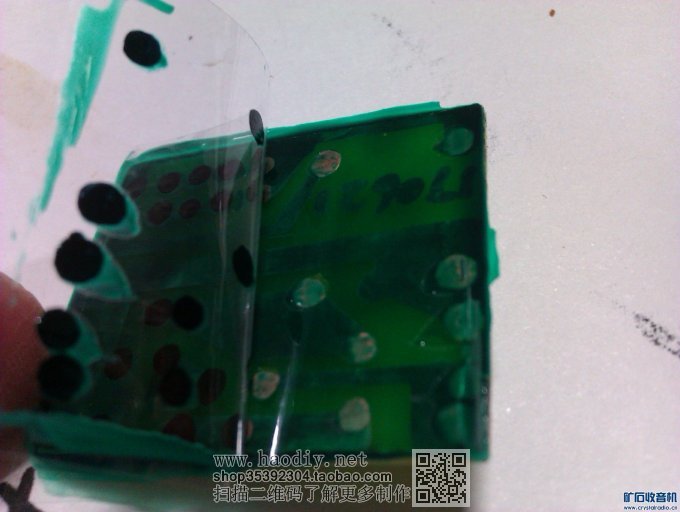

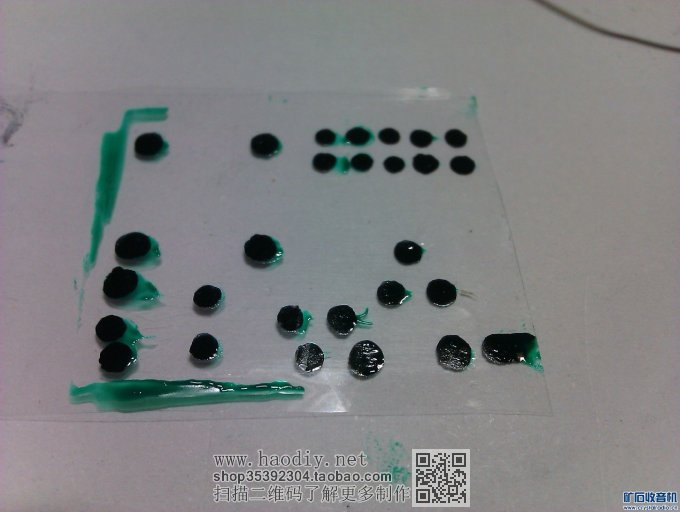

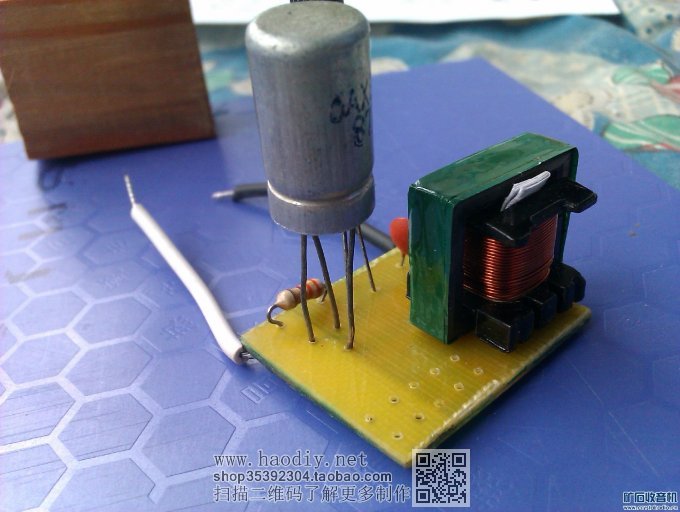

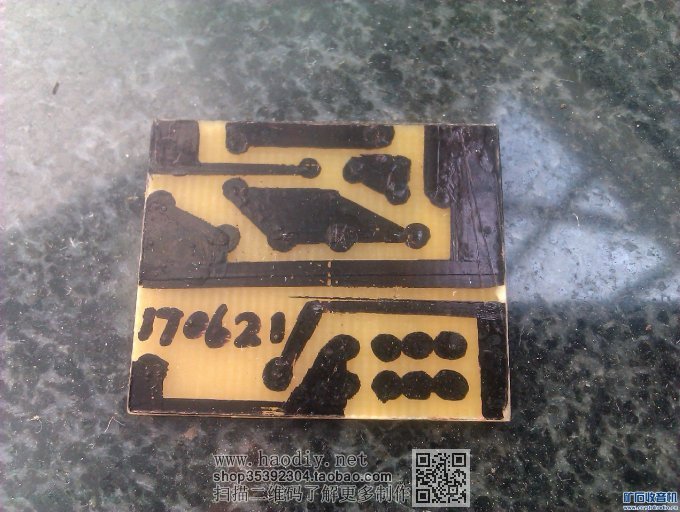

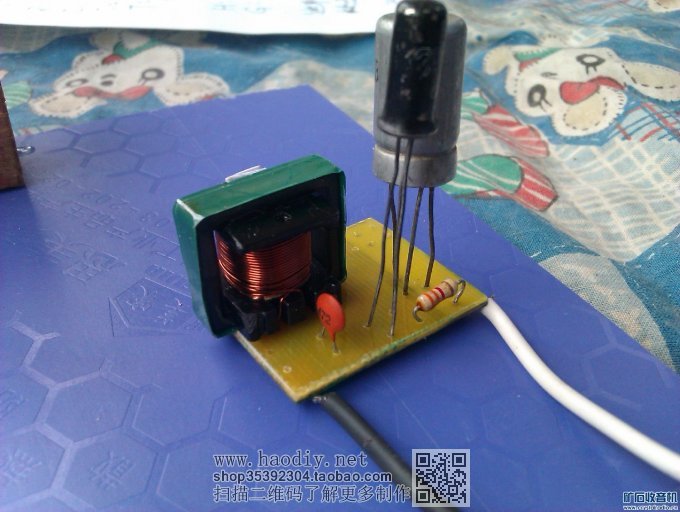

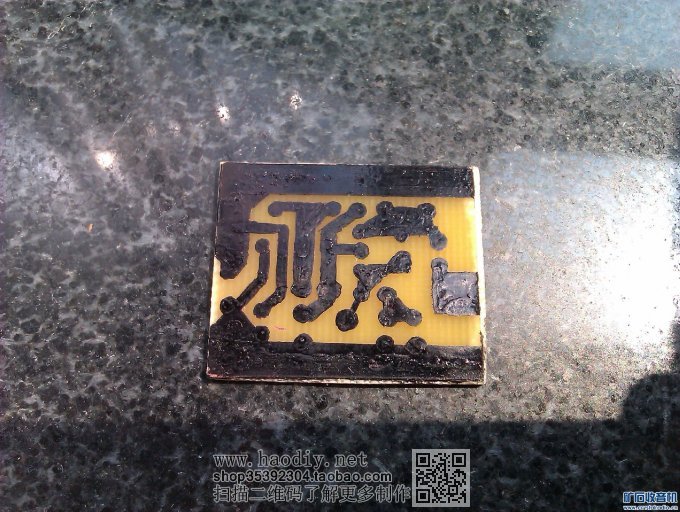

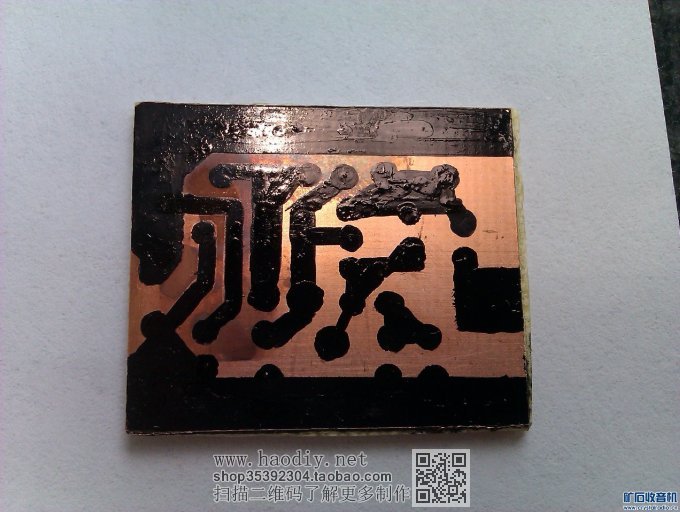

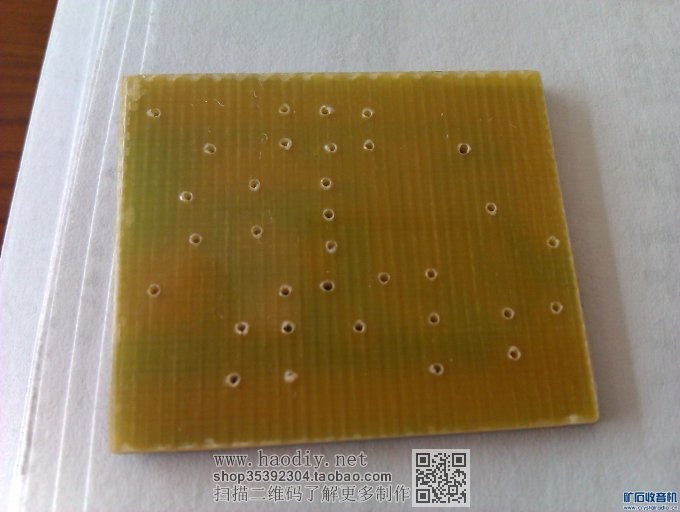

发我的第三块板子，就是我现在做的升压器。。。。


自制电路板流程自制电路板流程自制电路板流程自制电路板流程自制电路板流程自制电路板流程自制电路板流程自制电路板流程自制电路板流程自制电路板流程自制电路板流程自制电路板流程
