美女的U盘坏了，叫我修，当时拆开的时候发现颗粒是块SD卡，估计是固件坏了，量产吧。当时量产的时候也不知道怎么搞，一直没成功，SM3257ENAA主控。结果搞不定，干脆把SD卡拆下来换F再量产吧，拆下的SD卡当时就坏了一个焊盘，U盘主控板上也坏了3个焊盘，看到SD卡上坏了的焊盘当时就果断放弃，换F量产。结果那坑爹的量产工具，能正确读出Flash容量，老是说ID错误什么的，换了几片F都一样，F是清空过的。搞好久没搞定 后面怀疑是不是掉那几个焊盘的问题，用放大镜仔细观察了掉了的焊盘，凭自己的那点焊接技术搞定这一个超小的焊接应该没问题吧，死马当活马医了，试试看吧，也许能成功，因为还可能是扩容盘呢，要不是美女的U盘，还真不想搞了，哈哈！！！ 已经询问过里面数据是否重要，不重要，好吧，放心开搞 ================================= 上过程

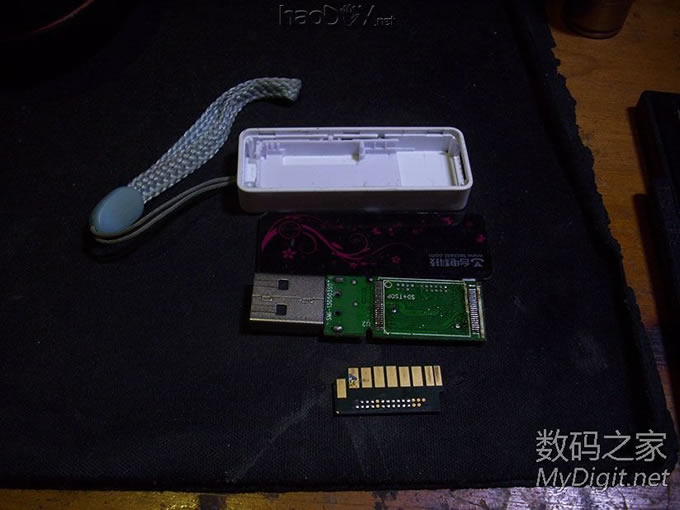

已经拆开

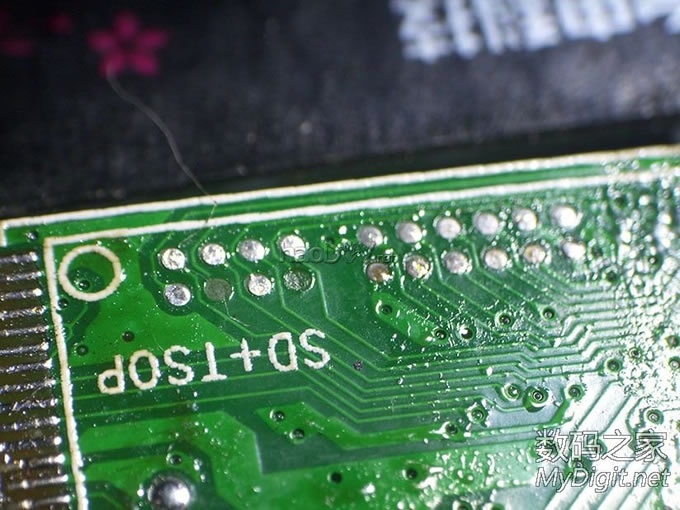

掉了两个焊盘，两个掉的焊盘中间的焊盘也不良了，在后面焊接的时候掉了

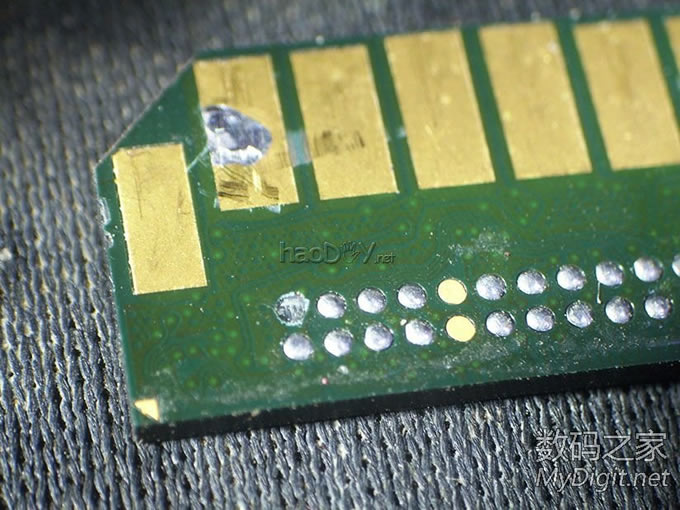

SD卡上掉了一个焊盘，放大镜仔细检查后，旁边就是一个很小的过孔

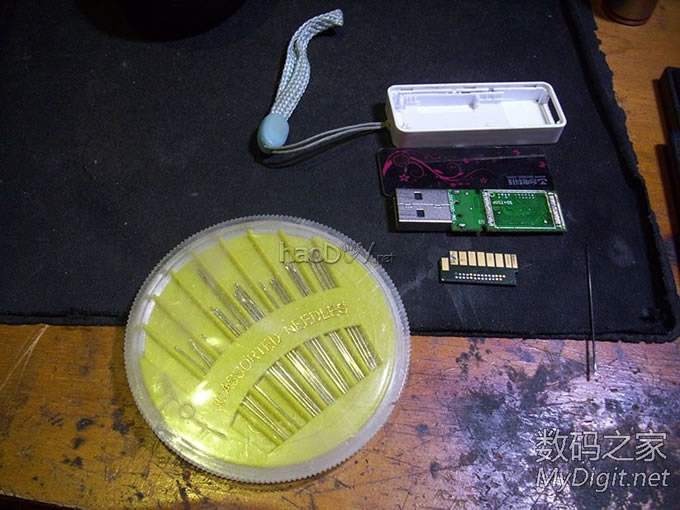

计划用绣花针清掉过孔上的阻焊层，结果发现几乎没法下手，绣花针太大了

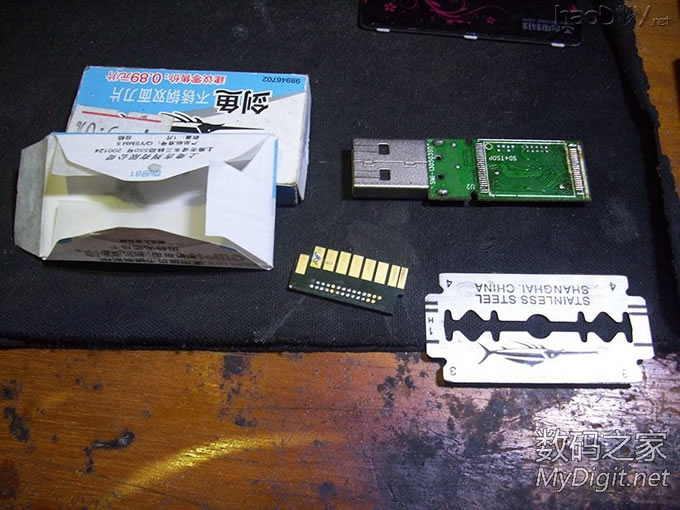

换刮胡刀片，这个到很锋利，轻松搞定

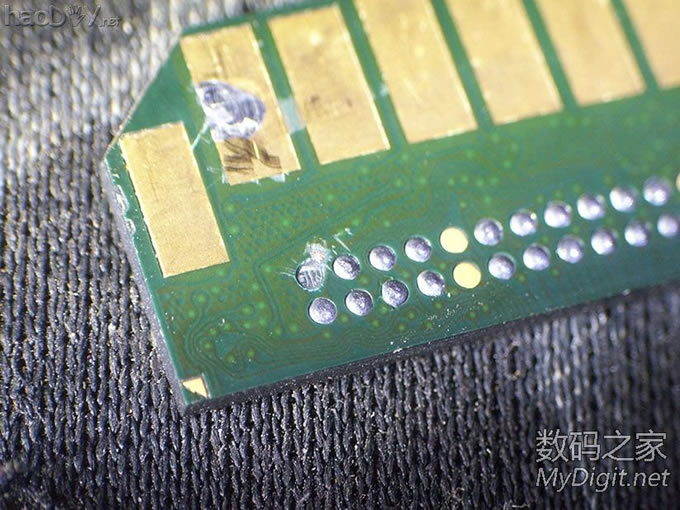

清楚过孔上的阻焊的样子

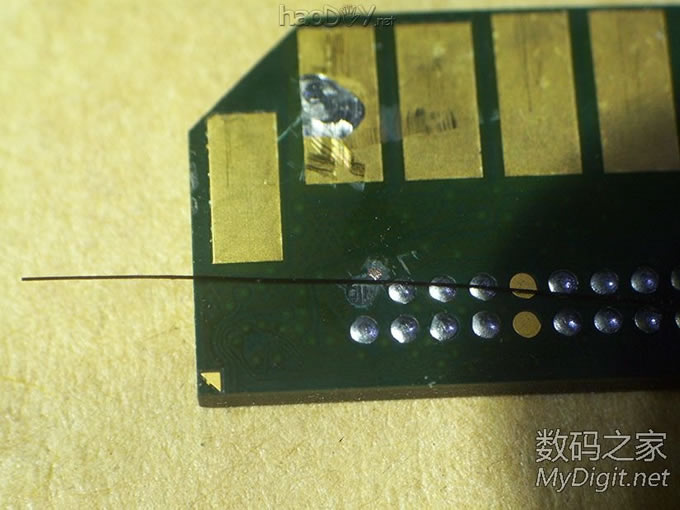

和头发丝比较一下大小，黑色那根线就是头发丝
上锡，那玩意实在太小，不太好上锡
和头发丝相当的铜线，准备飞线引出

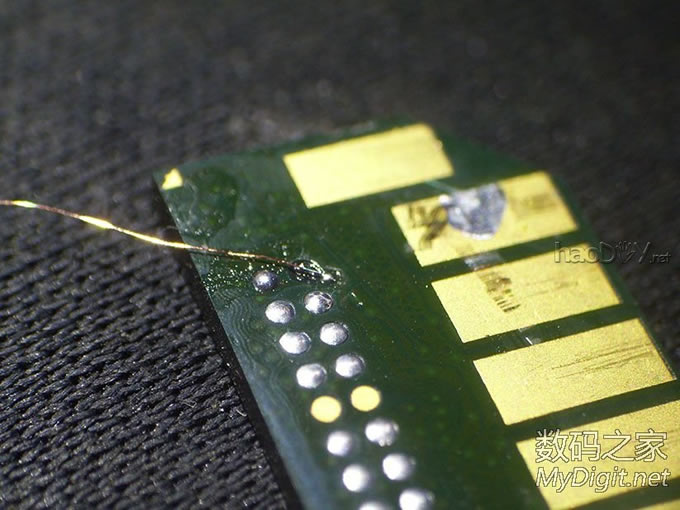

焊接成功，耗时1秒钟左右
检查下焊点，还不错吧，不拍微距根本看不到细节

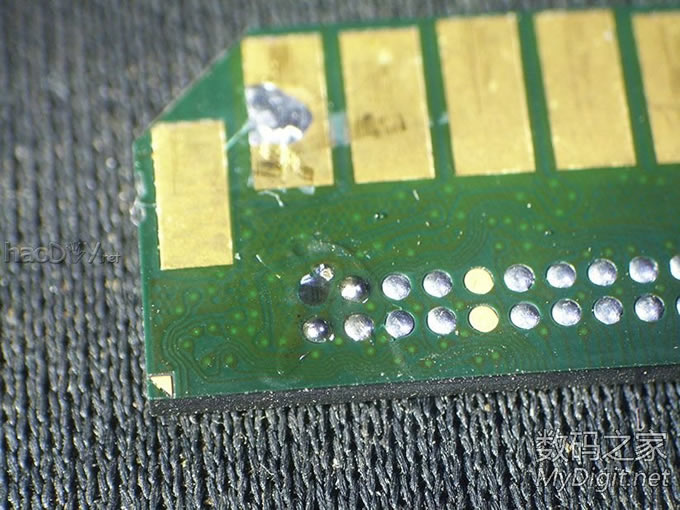

用胶固定封好，若是这个焊盘再掉了，可就更难搞了

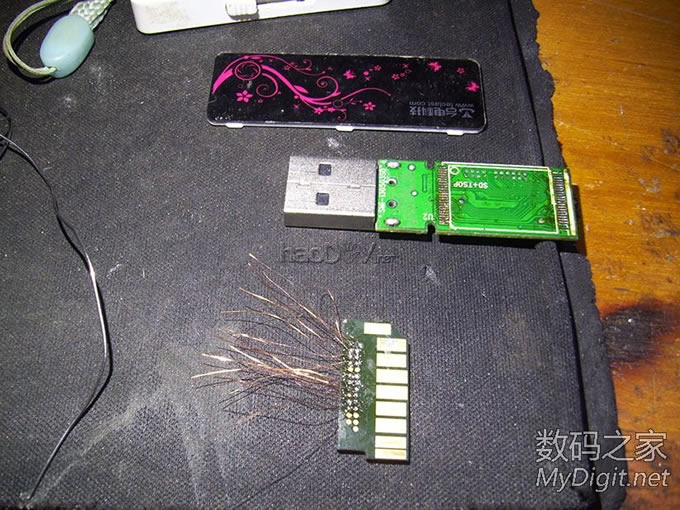

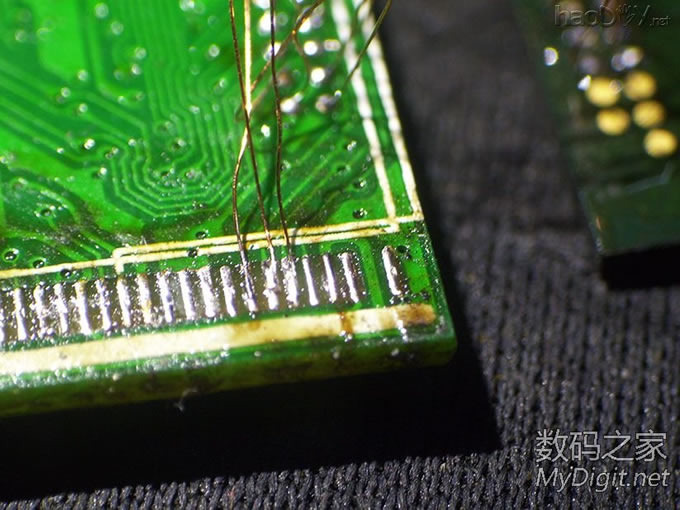

全部飞线，后面的飞线就是小角色了。轻松搞定

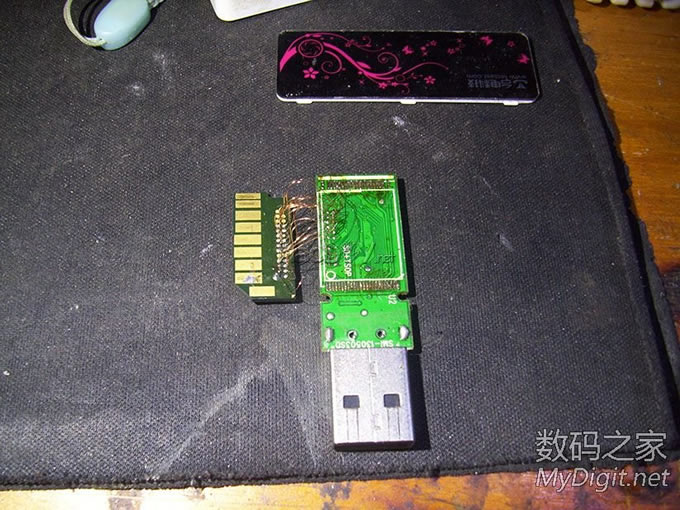

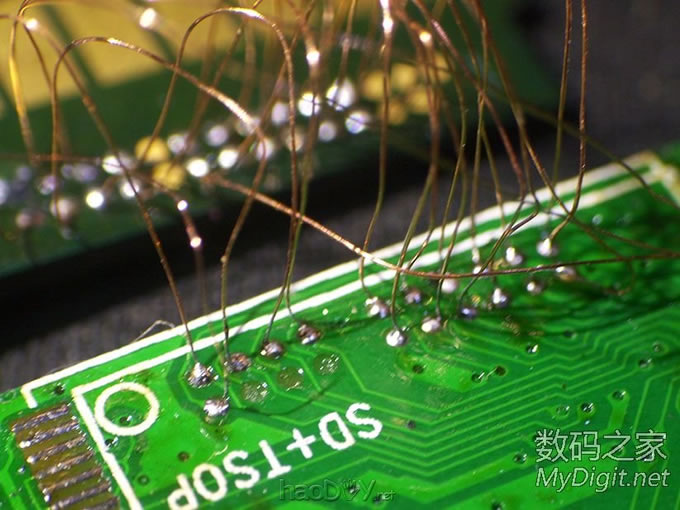

飞线连接好
特写
U盘上掉了的焊盘可以换做接到这里，是一样的

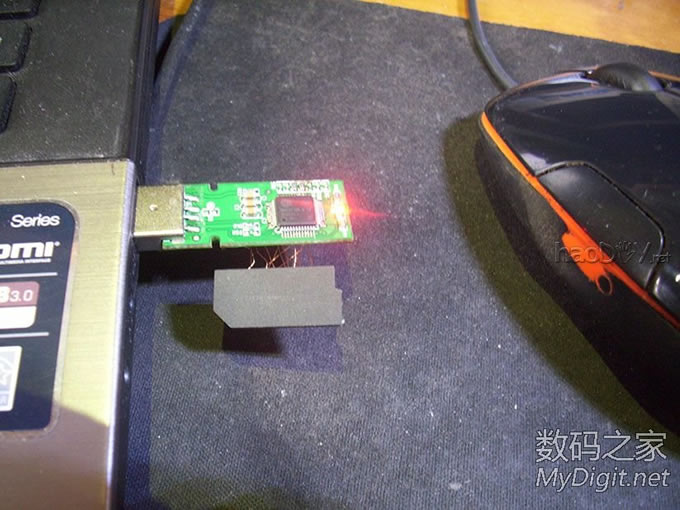

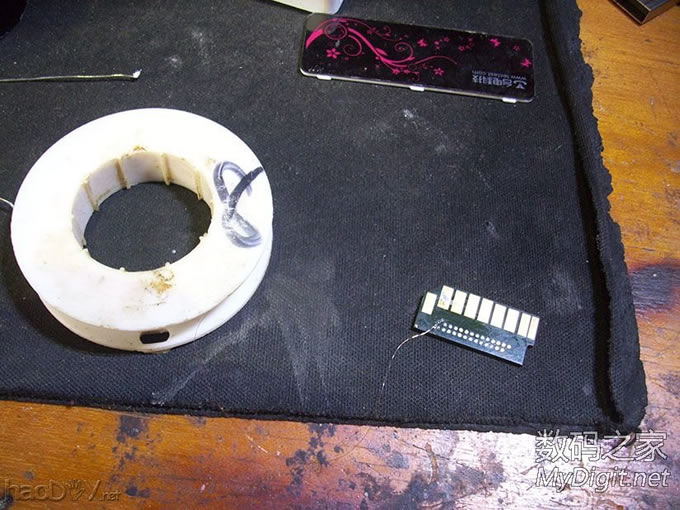

联机测试，看看好不 请无视那个用了5年，橡胶都被摸掉的鼠标吧

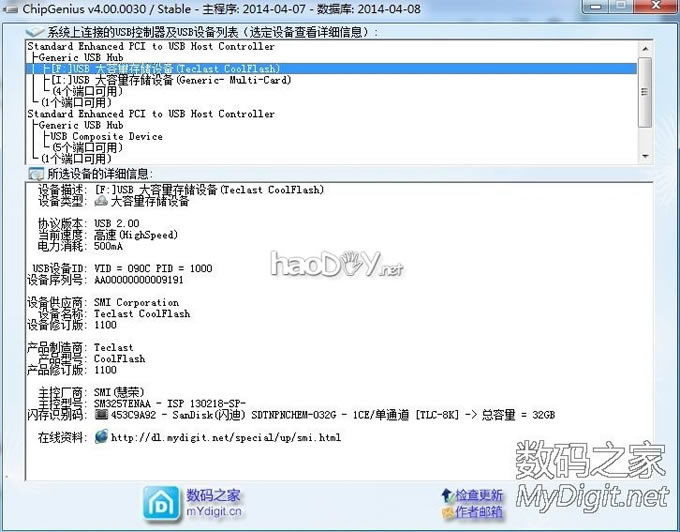

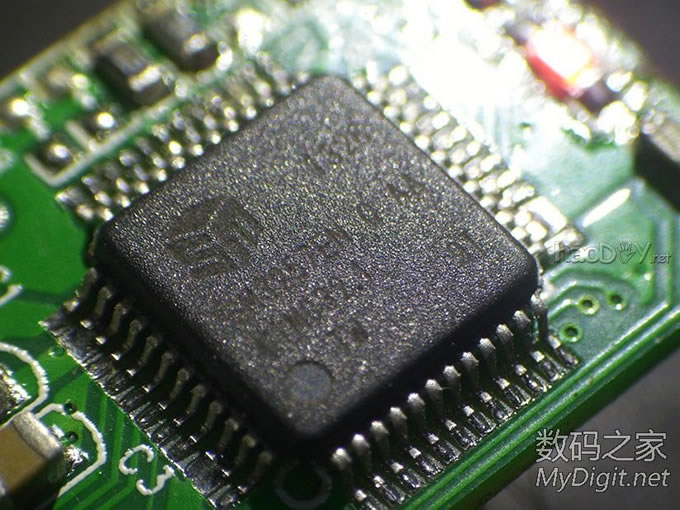

主控 坑爹的主控，坑爹的量产工具
把SD卡用胶固定好后，装好就OK了

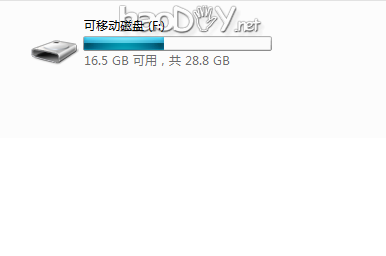

里面有东西，哈哈 第一想法是…… 其实打开里面是空的，格式化后正常。想多了吧

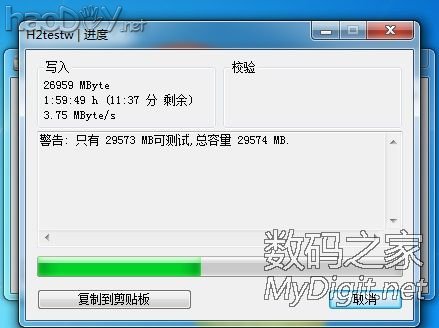

测试一下看看是不是扩容盘，速度好慢啊

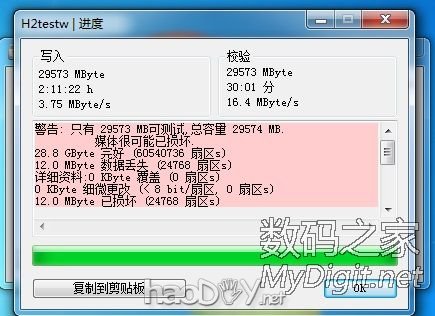

3个小时过后，结果出来了 完了，谢谢支持！！！ (责任编辑：admin) |
