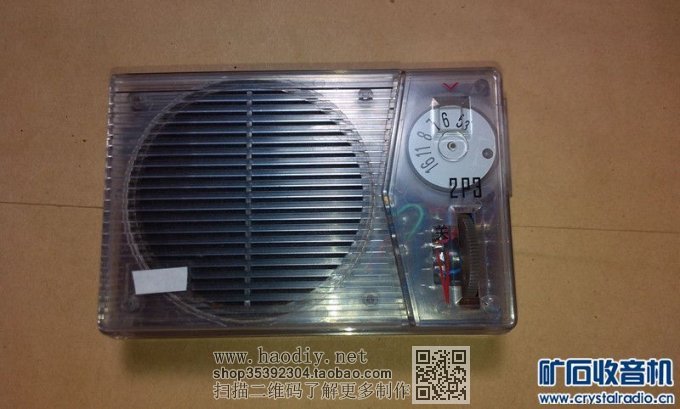

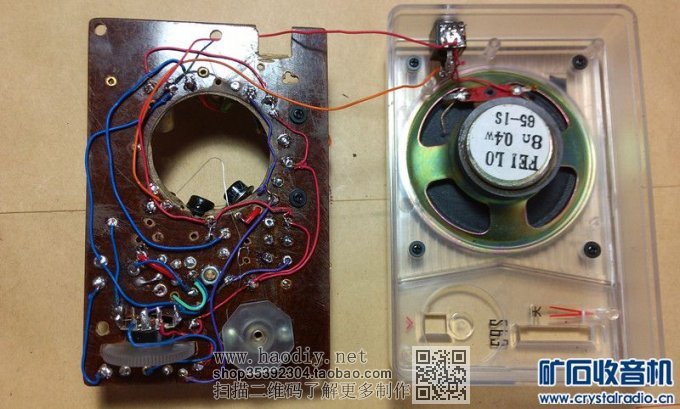

二个月前我在淘宝网上看见德生公司在销售第三版的2P3型收音机套件，同时赠送一个透明2P3机壳。我一不小心邮购了一套。为的是制作一台透明2P3型来复式四管收音机。

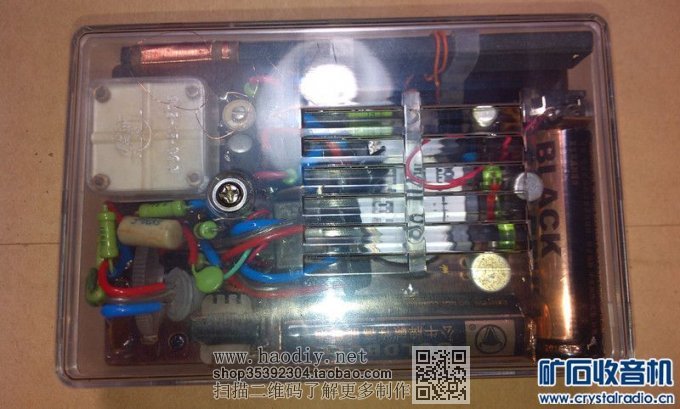

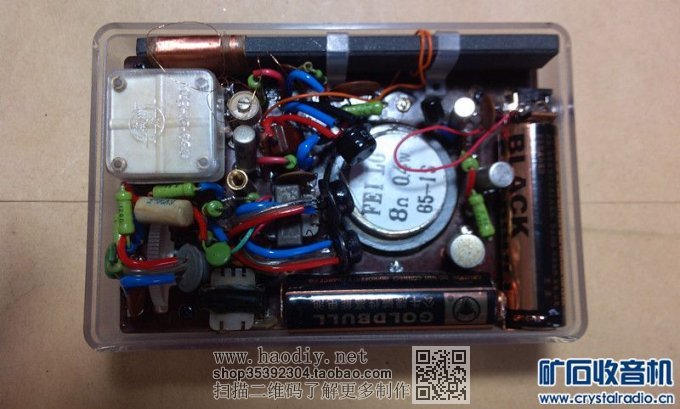

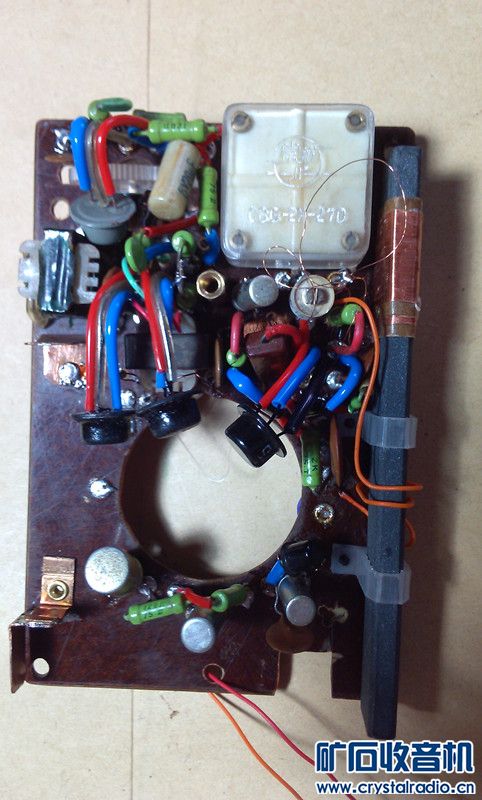

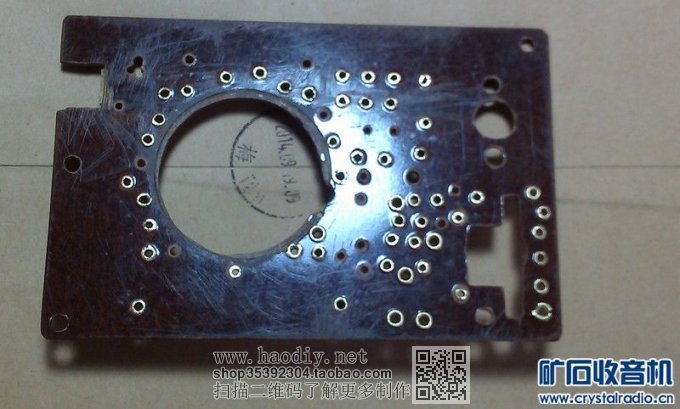

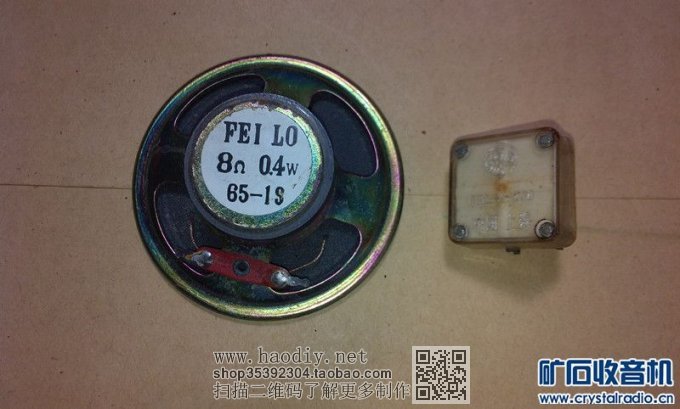

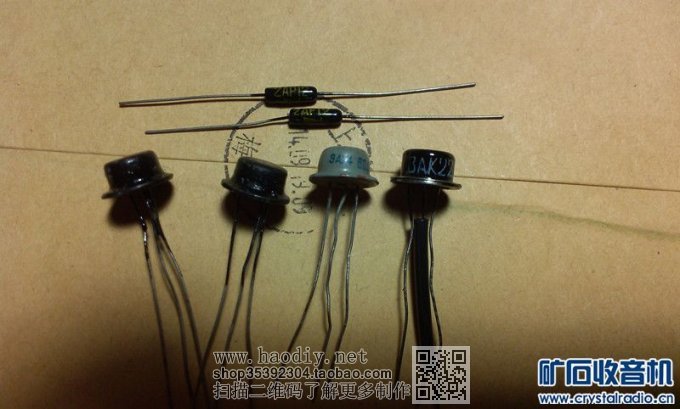

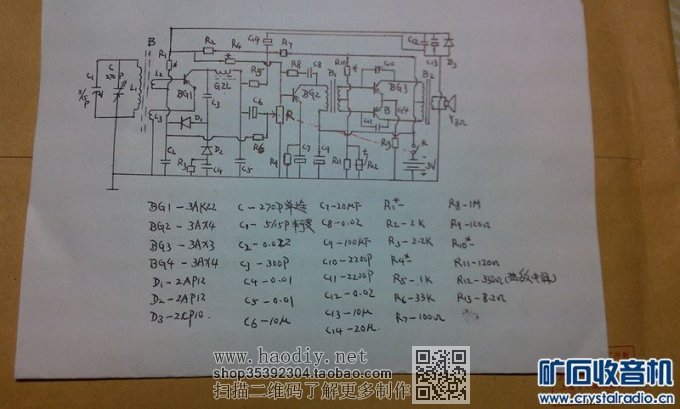

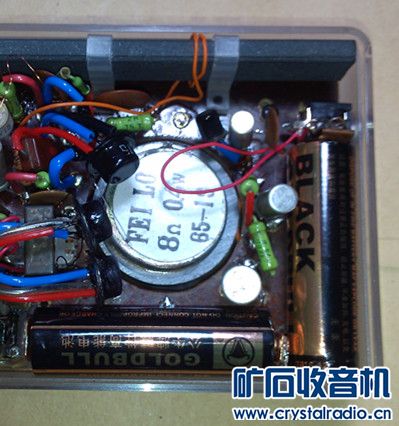

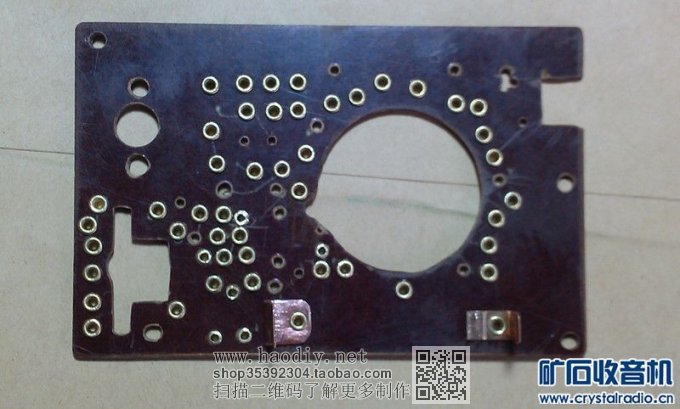

(责任编辑：admin)查阅了一些矿坛的资料，复古型2P3型来复式四管收音机由于采用零部件体积相对比较大，特别是采用Ф65mm外磁式恒磁喇叭的，大都采用6V层叠式电池供电。这种电池价高难买。可不可采用二节5号干电池供电？经过多次排版获得成功。二节5号电中一节利用耳机插座与机壳固定，另一节则用铜片固定在胶木板上。  这台收音机选用在第四届全国收音机评比中获得过国家一等奖的海棠TR401型半导体收音机后期生产的线路图。其中与时俱进作了一定修改：1，再生采用发射极回授，再生稳定均匀。取消一只再生电容器，减小了体积。2，低放级增加直流负反馈，稳定工作点。3，取消与输出变压器初级并联的电容器，改用在每个功放管基极与集电极各连接一个负反馈电容器，提高音质。4，增加一个简单硅稳压管，提供稳定偏流从而稳定工作点。5，电源采用二节5号电池。电压3V，而非原来的6V。个别电阻数值作了相应调整。  收音机零件除了电位器采用微型的，其余都选用上世纪80年代之前的元器件。高频管选用3AK22，低放管选用3AX4,功放管选用3AX3*2。二极管选用2AP12。稳压管为一硅管的e、b极代用。电阻选用1/8W绿袍电阻。普通电容器选用瓷片电容器。电解电容器选用3型小型电解电容器。扬声器选用外磁式恒磁飞乐65-1S型，阻抗8Ω。上述阻容元器件数值请见电原理图。电感线圈数据为：磁性天线：在Ｍｘ４００扁磁棒５×１４×１００上用Ф０.０７×７丝漆包线或Ф０.１５漆包线绕制：Ｌ１－７２圈，间距５ｍｍ绕Ｌ２－７圈，再生圈Ｌ３－１到２圈。高频扼流圈ＧＺＬ在外径Ф７ｍｍ、内径Ф４ｍｍ高３ｍｍ的磁环上用１.５ｍ长Ф０.１丝漆包线绕制。输入输出变压器铁芯都用３.５×５.５ｍｍ２矽钢片绕制，Ｂ１初级Ф０.０６漆包线绕１１００圈，次级用Ф０.０６漆包线双线并绕４５０圈。Ｂ２初级Ф０.１１漆包线双线并绕１４０圈，次级用Ф０.２７漆包线绕８０圈。   元器件准备齐全后，找了一块旧胶木板，按机壳和零部件大小加工，钉上空芯铜铆钉。然后焊接，先焊接接地线，再焊接电源接线。然后按功放、低放与来复高放顺序焊接电阻、电容器、晶体管等。其中偏流电阻R1、R4和R10先不焊接。   焊接完成后仔细检查有没有错焊、漏焊。检查无误，就可以进行调试。先调整功放级集电极电流：在输出变压器初级中心抽头与电源负级串入一个10mA电流表（可用万用表相应电流档。）。用一个10K电位器串一个1K电阻，接入R10位置处。打开电源开关，调整电位器使得电流表显示2mA。关去电源，拆除电流表并连接好输出变压器初级中心抽头与电源负级。拆除电位器与1K电阻，用万用表电阻档测量电位器与1K电阻的电阻为1.5K。用一个1,5K电阻作为R10焊接在R10位置处。 接着调整低放级集电极电流：在输入变压器初级一头与电源负级串入一个10mA电流表（可用万用表相应电流档。）。用一个10K电位器串一个1K电阻，接入R4位置处。打开电源开关，调整电位器使得电流表显示2mA。关去电源，拆除电流表并连接好输入变压器初级一头与电源负级。拆除电位器与1K电阻，用万用表电阻档测量电位器与1K电阻的电阻为4.6K。用一个4.7K电阻作为R4焊接在R1位置处。 接下来调整高放来复级集电极电流：在电阻R5一头与电源滤波电阻R2、R7连接处，串入一个1mA电流表（可用万用表相应电流档。）。用一个50K电位器串一个10K电阻，接入R1位置处。打开电源开关，调整电位器使得电流表显示0.5mA。关去电源，拆除电流表并连接好电阻R5一头与电源滤波电阻R2、R7处。拆除电位器与10K电阻，用万用表电阻档测量电位器与1K电阻的电阻为19K。用一个20K电阻作为R1焊接在R1位置处。 最后调整频率覆盖和再生：转动电位器先合上电源开关，喇叭中传出广播声音夹带着再生叫声。调整L3为1圈和与L1位置，使再生刚要叫又没有叫处停下。移动L1在磁棒上位置，调节密封单连使得频率拨盘上16与11处收到540KHz中国之声电台广播。调整C1半可变电容器，调节密封单连使得频率拨盘上5.3的5之间处收到上海第一财经1422KHz电台广播。（老的密封单连电容量变化与现在相反。）上述调整需要多次进行，才能得到最好的效果。    收音机收听效果：在上海南站地区，可以收到全部上海电台的广播，没有夹音，表明选择性也不错。最大的优点是调节选台时，台与台之间没有任何杂音。   |
