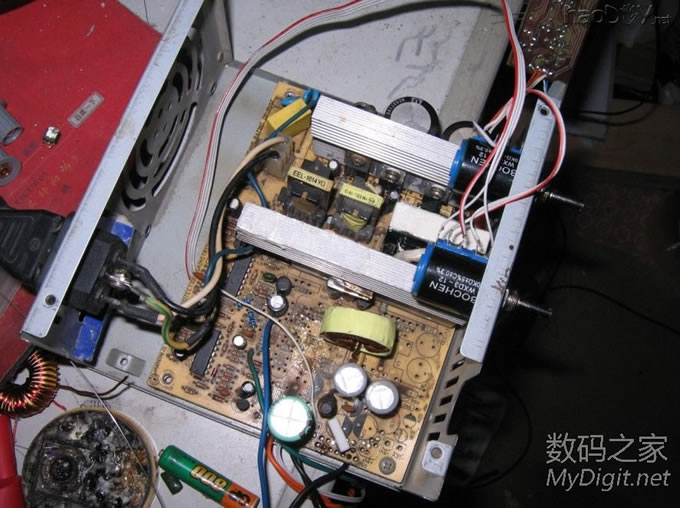

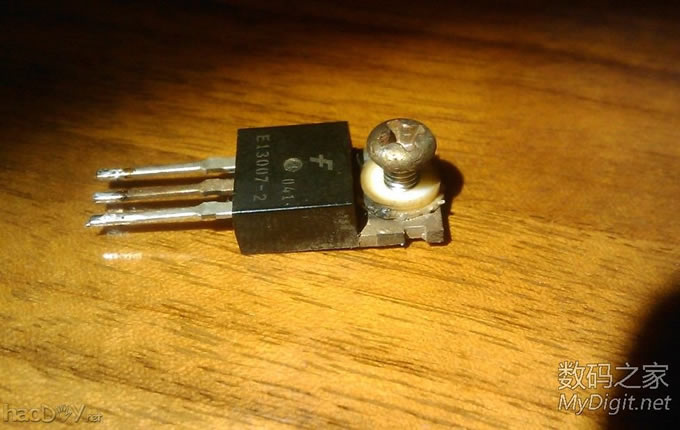

拿了一个很老的ATX 200W的银河电源改成0～50V 0～10A的可调电源，单片机控制脉冲泄放电阻，损耗很小，只有设置电压小于输出电压才会发送脉冲放掉电容里面的电。下面看图说话。 拆掉多余的输出。。保留12V

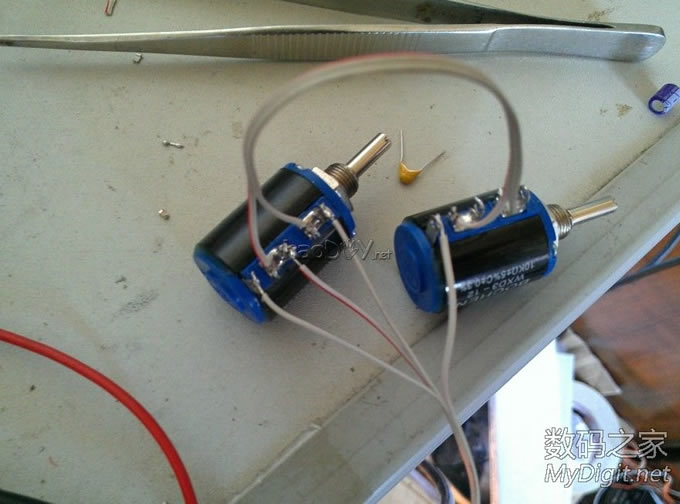

电位器用了4根线，买错了，买成5圈的了。。。

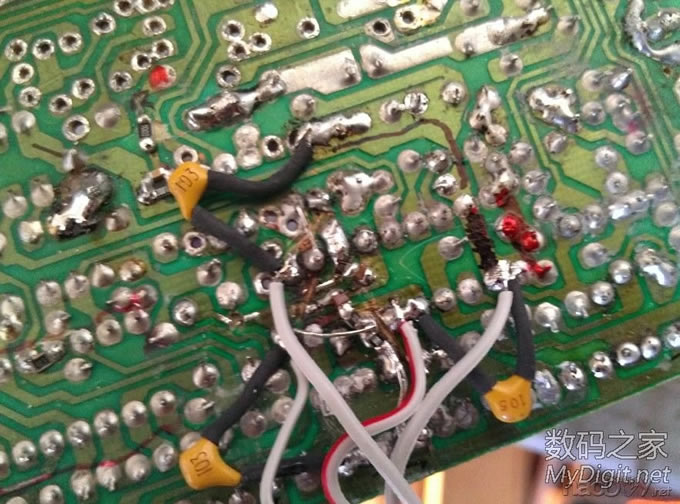

难点，调节RC。确保没有一点声音，我这个全段无声很安静。
拆开变压器，重新绕，确保可以调节到50V，默认只能27V，实际带负载只能到24V。我这个改成了56V。

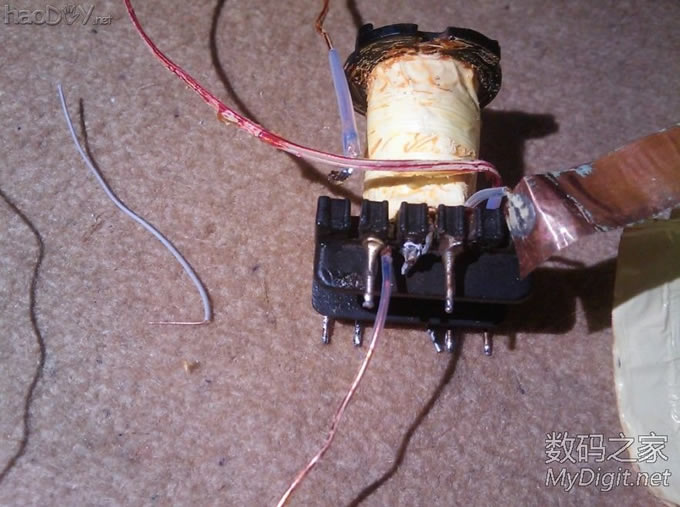

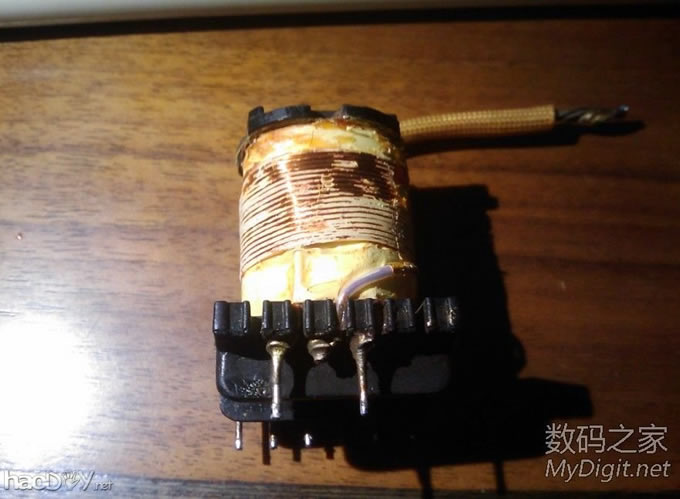

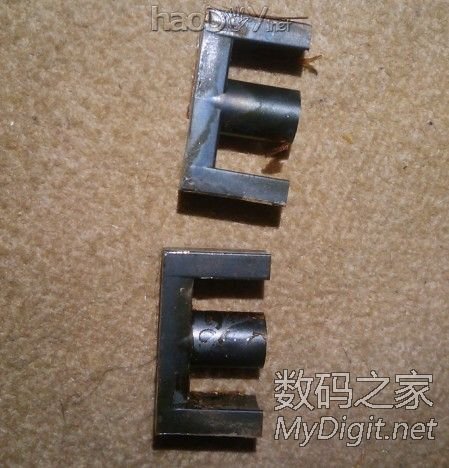

拆开变压器、、、、、

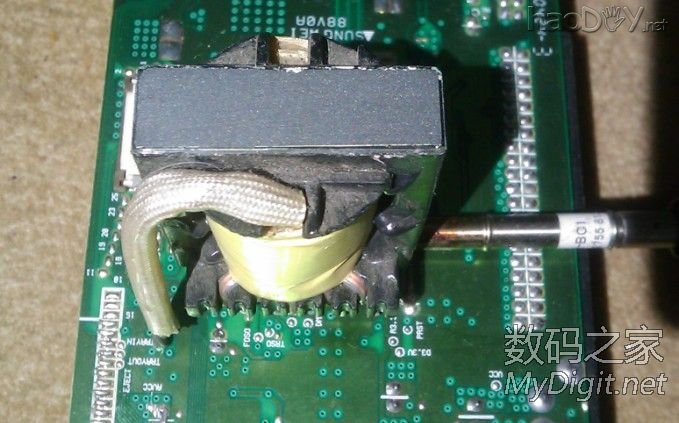

继续拆开变压器。。。。

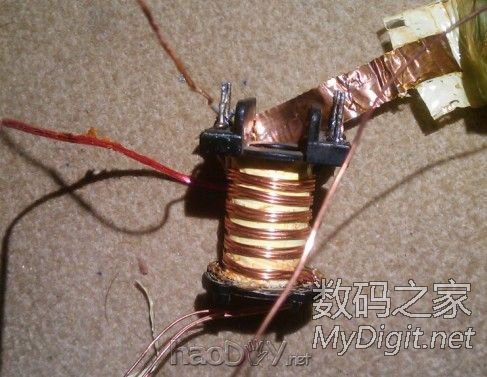

找到一PFC拆线圈0.7直径的。。。
拆。。。继续。。。

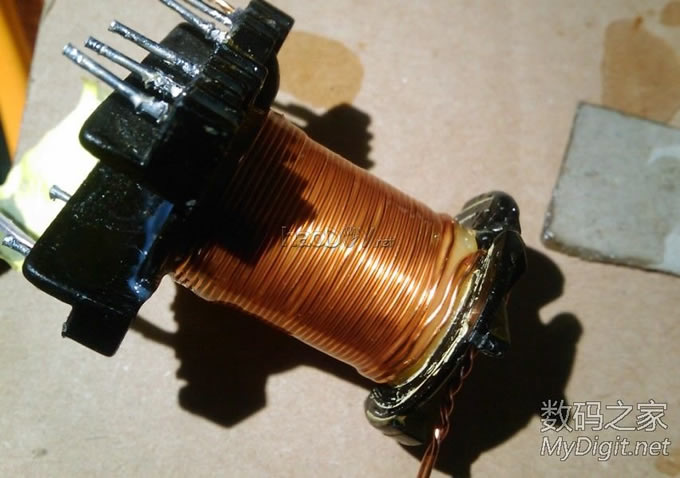

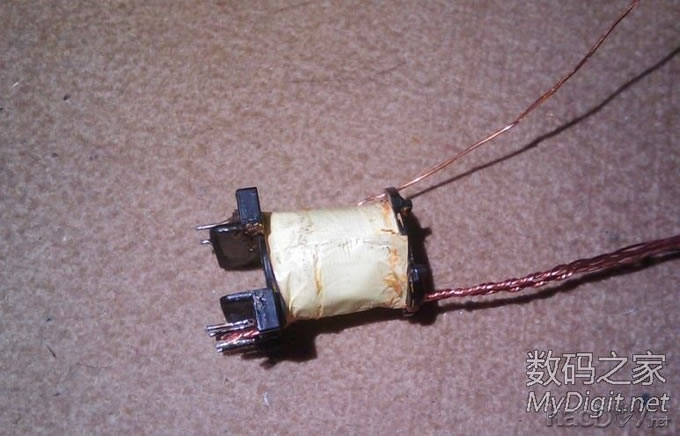

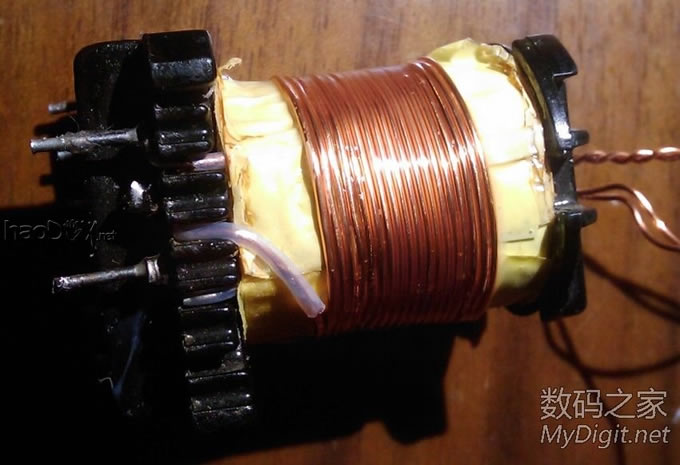

绕。。。继续绕。。。
这个。。。。广告时间。。。
T12加热了拆。。。。

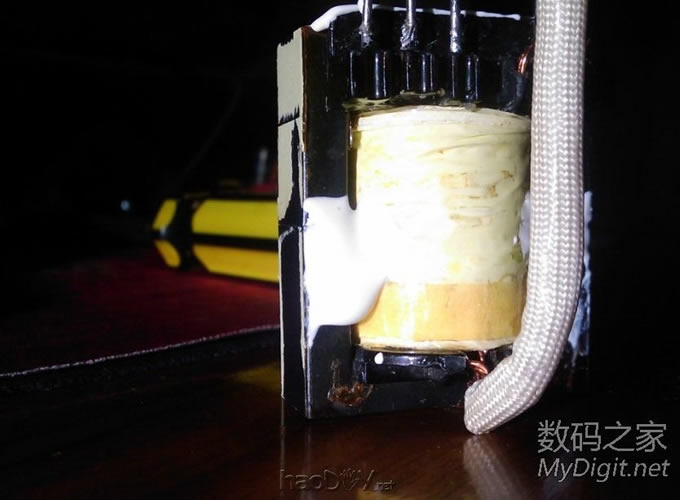

没有油漆，只能用705.。。。。。透明硅胶。。
继续。。。
再继续。。。。。。。

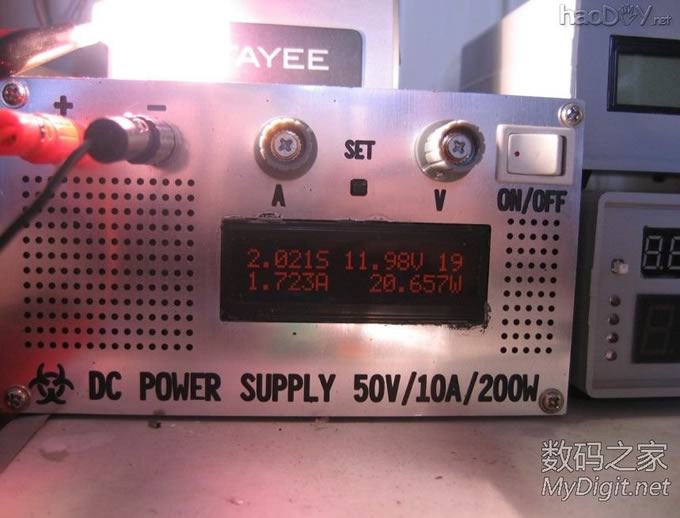

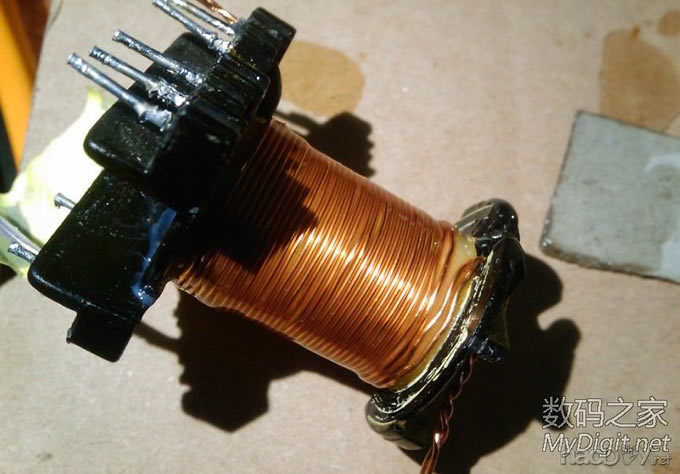

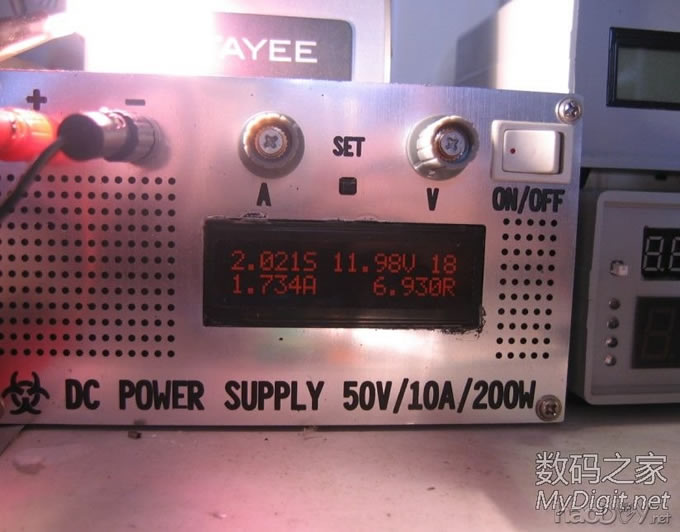

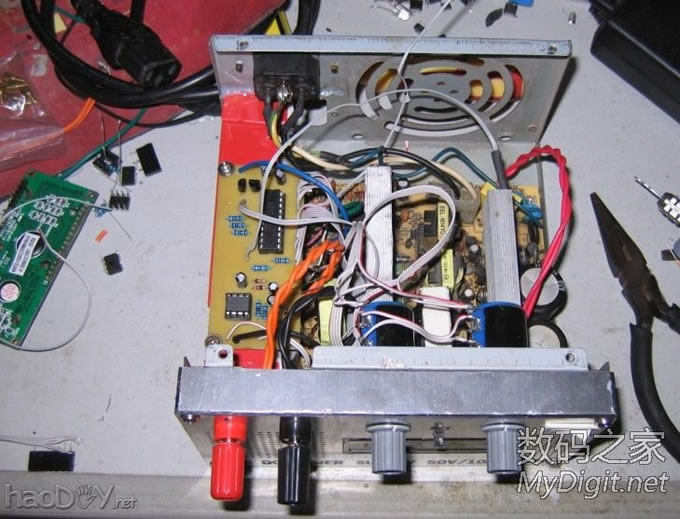

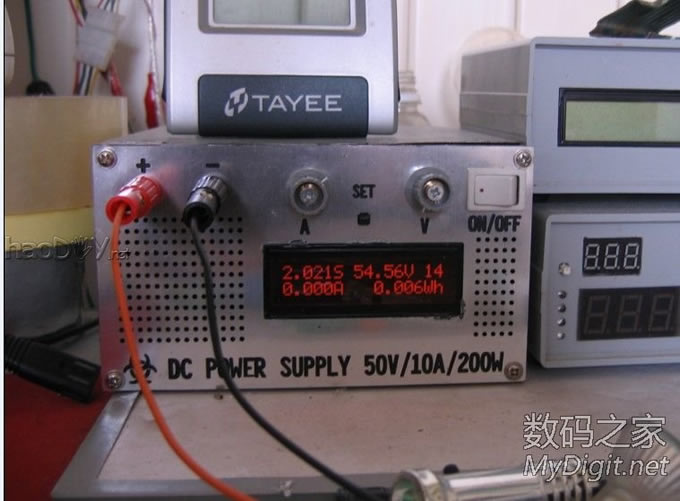

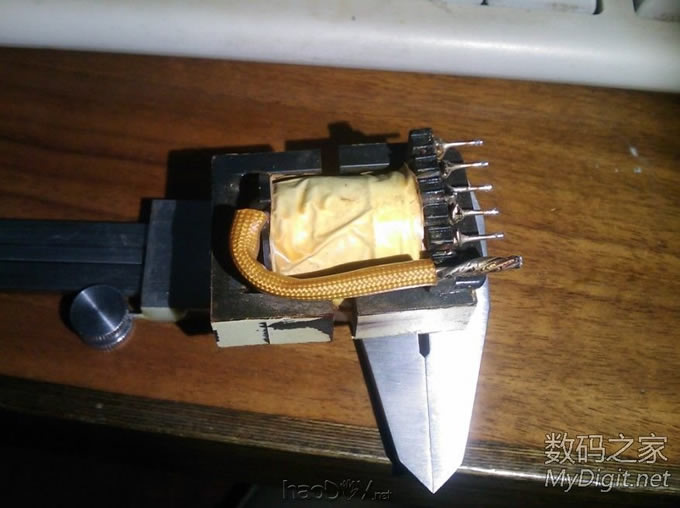

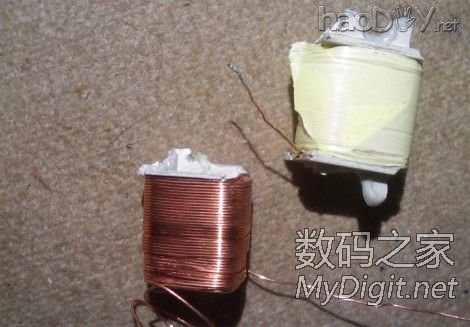

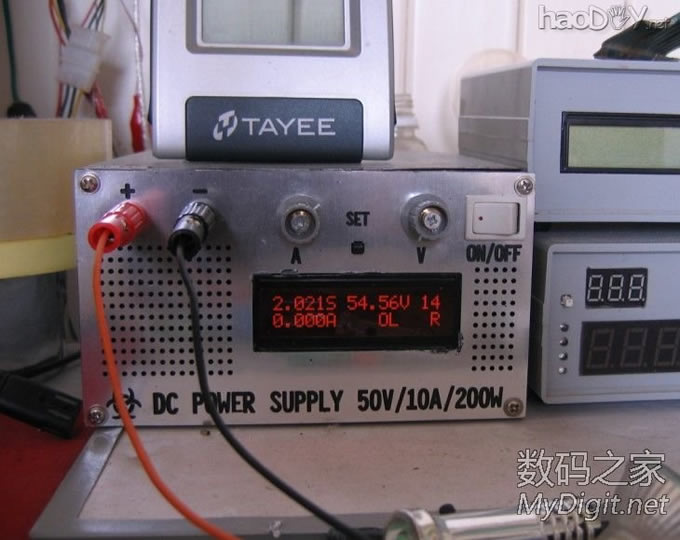

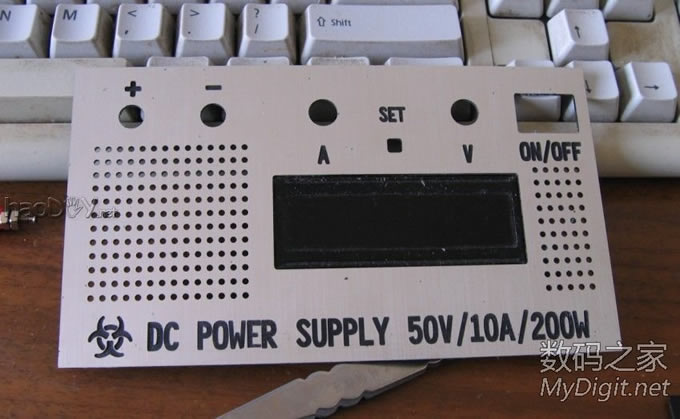

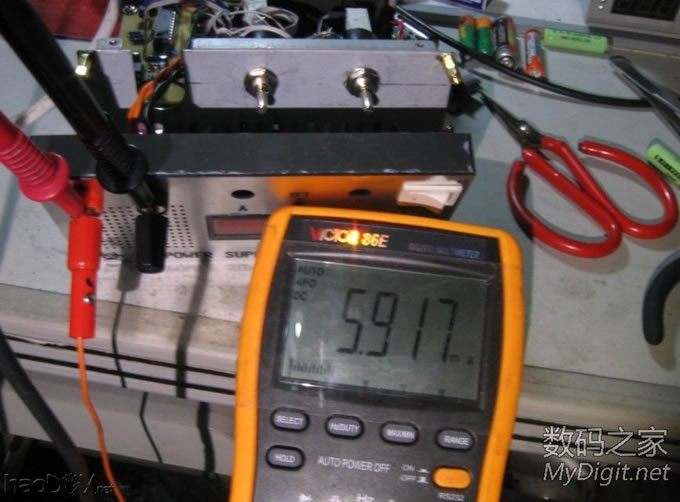

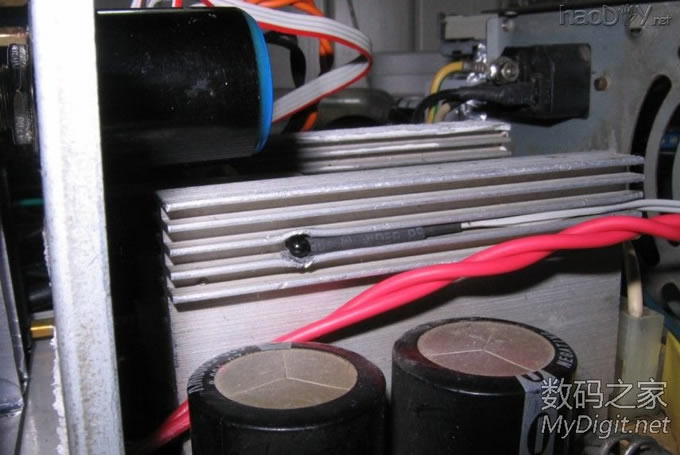

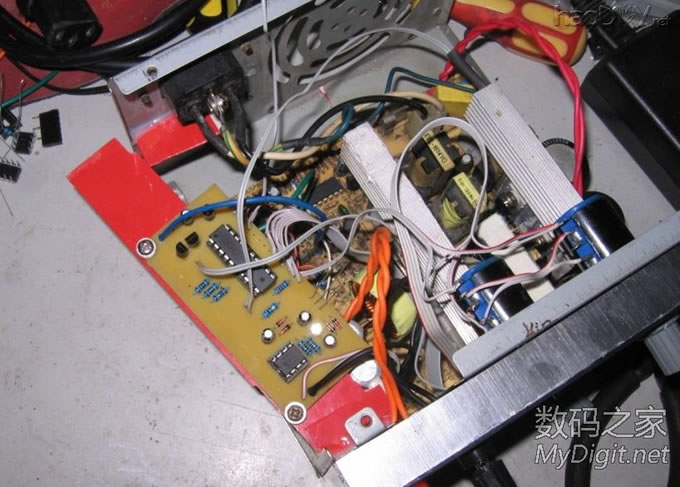

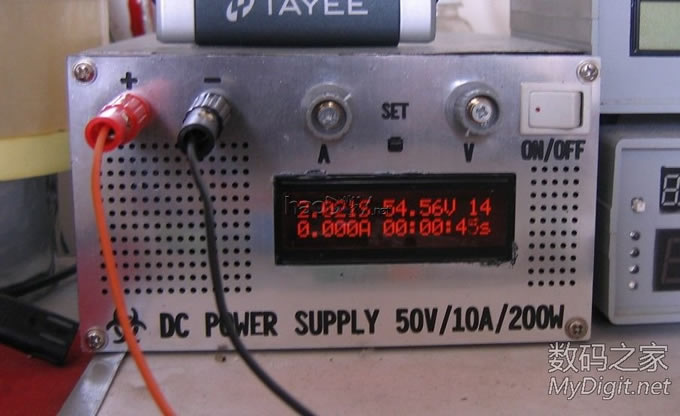

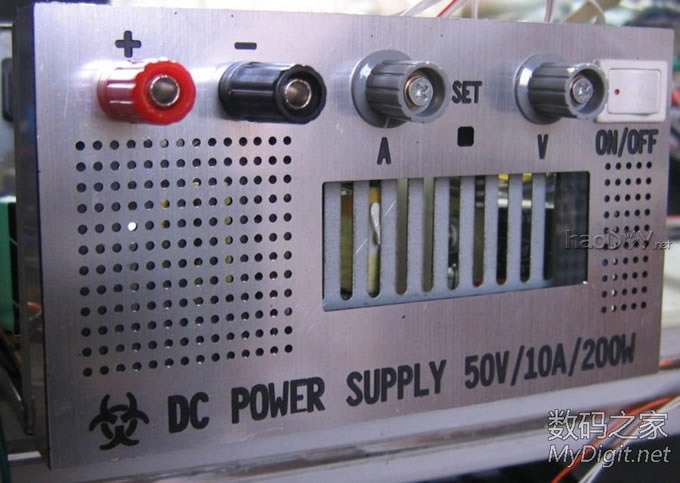

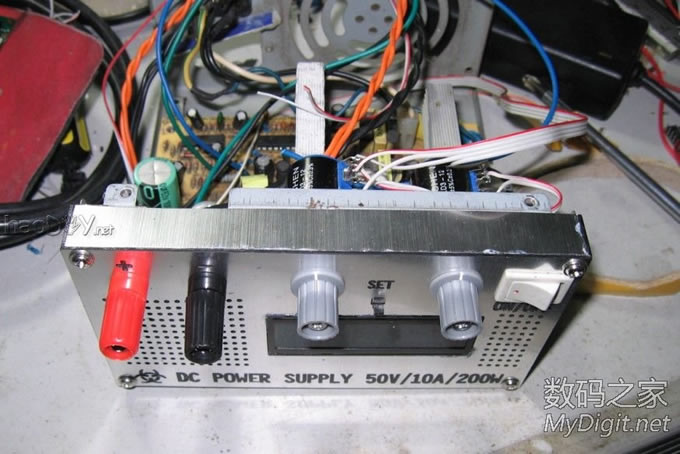

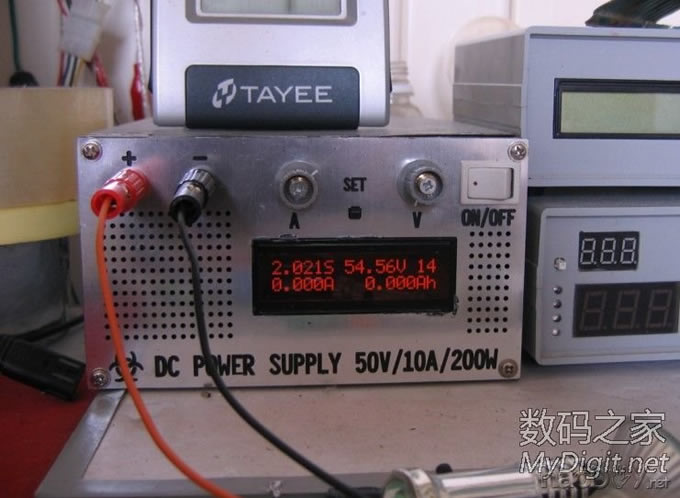

下页继续。。。本楼图片满了。。。 继续绕变压器。。。。  搞定。。704伺候。。。  最大上到 200W大约10分钟散热不良。。塑料都烧挂了。。。  加工面板。。。  土豪银的面板哈哈。。。。  铜柱+螺丝固定。。。  装上测温的NTC。。。。  装上单片机板子。。刀片式的哦。。。。可以“抽插”。。。。  看到了吗？？？刀片哦。。。。  恒流模式，最小5.9mA完美。。  最大输出54.56V。。。可惜里面的电容是50V的。。。短时间没事。。。  多功能表头。。可以显示充电冲入了多少Ah。。。  多功能表头。。可以显示充电冲入了多少Wh。。。  动态电阻。。。。  上石英灯测试。。。12V 20W的
居然还有一张图。。。那就下一楼的吧。。。
最后一张图。。。。结束。。完美。。。加分吧。。。 (责任编辑：admin) |
