感觉比较完善的ATX电脑电源改0~39V 0~6A可调电源

时间:2017-08-02 13:33来源:数码之家 作者:hly1202 点击:
直接进入主题:1)表头电源由辅助电源5V通过3R33隔离输出5V供电,不用另加表头变压器。2)2个4X4的风扇,12V的就一个了,考虑用5V的风扇,电源由辅助电源提供,风扇无噪音,不考虑控制电路。3)电压动态保护,超过调整电压值的12%时,494芯片4脚高电平保护。
直接进入主题:1)表头电源由辅助电源5V通过3R33隔离输出5V供电,不用另加表头变压器。
                        2)2个4X4的风扇,12V的就一个了,考虑用5V的风扇,电源由辅助电源提供,风扇无噪音,不考虑控制电路。
                        3)电压动态保护,超过调整电压值的12%时,494芯片4脚高电平保护。参考坛友的电路自己调整。实际通过外加电压测试切实可行
                        4)加入CC,AC指示电路,使工作状态更加清楚。
                        5)电流取样直接在板中--也就是改制电源中的电流检测电阻2X0.05欧两端取值,不在电压电流表中加电流取样电阻,使限流更准确

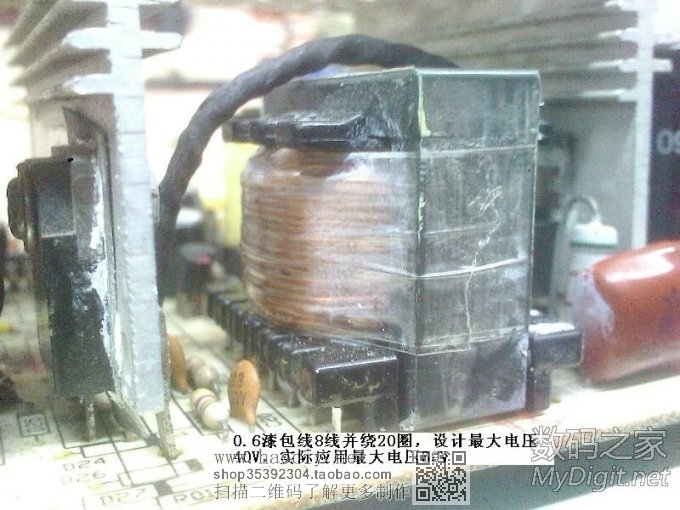

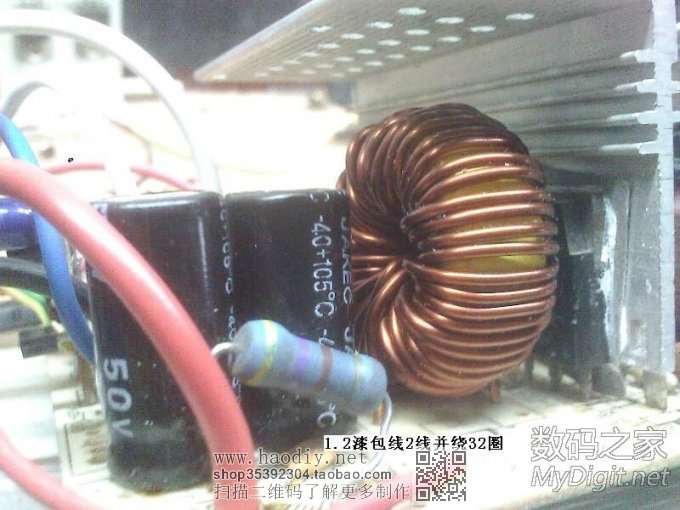

      从开始拆解电源,改变压器线圈,改扼流线圈,制作3R33隔离电路,压制PVC外壳底座至基本可用---可显示,可调压输出一共用了一天时间!!够快了感觉比较完善的ATX电脑电源改0~39V 0~6A可调电源
参考的帖子,向原作者表示感谢:http://bbs.mydigit.cn/read.php?tid=485637
                                                              http://bbs.mydigit.cn/read.php?tid=432163(这个就是计算软件,大家这里下载,请尊重原作者)
                                                              http://bbs.mydigit.cn/read.php?tid=407534

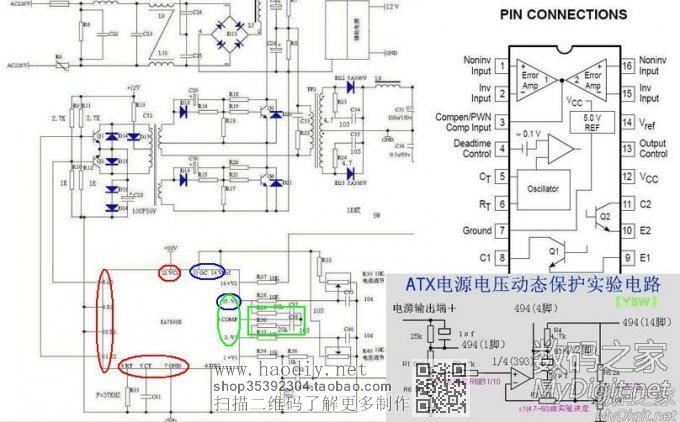

        其实494芯片的电脑电源是最好改制的,控制部分(参考下图)494芯片的5,6,7,8,9,10,11,12脚的电路不动,5,6脚是内部振荡外接RC,除非你想改变振荡频率,不然最好不动。7脚和12脚是电源,你要动?感觉比较完善的ATX电脑电源改0~39V 0~6A可调电源#@#。8,9,10,11脚是驱动输出也是不动的。13脚是脉宽状态控制,14脚是基准5V电压输出,13脚和14脚正常情况是短接的。图中红色部分。
      15脚是内部其中一个比较器的负端输入(提醒一下,未改动的电源一般13,14,15脚在电路板中时三脚短接的,改制的时候要把15脚和14脚的连接铜箔用刀子划段,15脚独立出来)从14脚5V输出接限流电阻和可调电阻取样用来和16脚比较,调整控制电流输出。16脚为检流电阻端电压取样;这就是恒流电路了。
       1脚和2脚是内部的另一个比较器,1脚为可调输出电压通过分压电阻取值,使1脚的电压和2脚的电压相同,这个平衡就是恒压过程,2脚是从14脚5V输出接可调电阻取样。这就是恒压电路了。
        3脚是2个内部比较器的反馈端,未改前就有RC反馈到2脚和15脚,不动就可以了。如果变压器会啸叫,可以通过改变这2个反馈的RC值来消除。因为自制变压器的Q值不同,这个数据也不同,要靠试验得出。
        4脚是保护脚,高电压5V保护,低电压3.3V(这里有2个状态输出)最好是接近0V时工作。保护电路就是控制这个脚的电压来实现的。
感觉比较完善的ATX电脑电源改0~39V 0~6A可调电源
      现在清楚了各脚的功能,是不是没有了无从下手的感觉了呢?
      如果你怕搞不清楚,就5,6,7,8,9,10,11,12脚及外围电路不动,13脚和14脚的铜箔不动,14脚和15脚的短接铜箔割开,并把1,2,3,4,脚和13,14,15,16脚外围的所有元件通通拆掉,包括339或393比较器及其外围元件。然后按图焊回元件,没几个。在论坛混的这个不是问题吧!感觉比较完善的ATX电脑电源改0~39V 0~6A可调电源
      控制部分搞好了,要拆电源输出部分了,你可以从+12V的黄线往回找,这个就是主要的输出路线,其他的同样通通拆掉,记得电容要换高压的,不然。。。。。。。感觉比较完善的ATX电脑电源改0~39V 0~6A可调电源感觉比较完善的ATX电脑电源改0~39V 0~6A可调电源
      如果不改变压器,这样就差不多完成了,电压一般可以25V,没特殊的话一般够用了。通电测试时最好把保险管拿掉,接入60W的白炽灯测试,防止烧功率管。

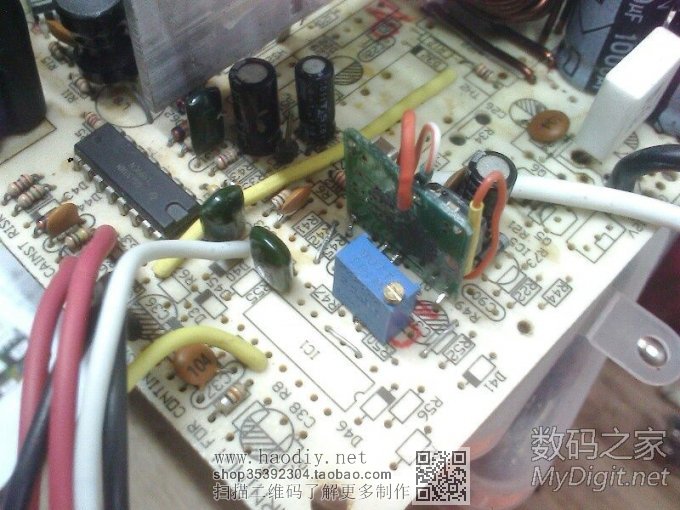

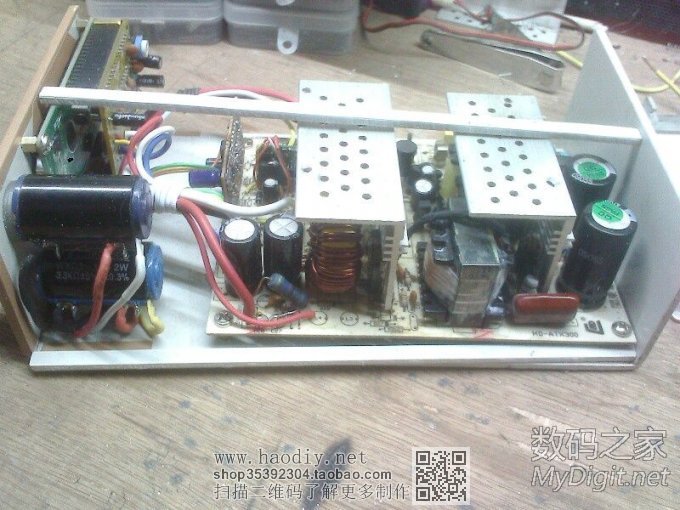

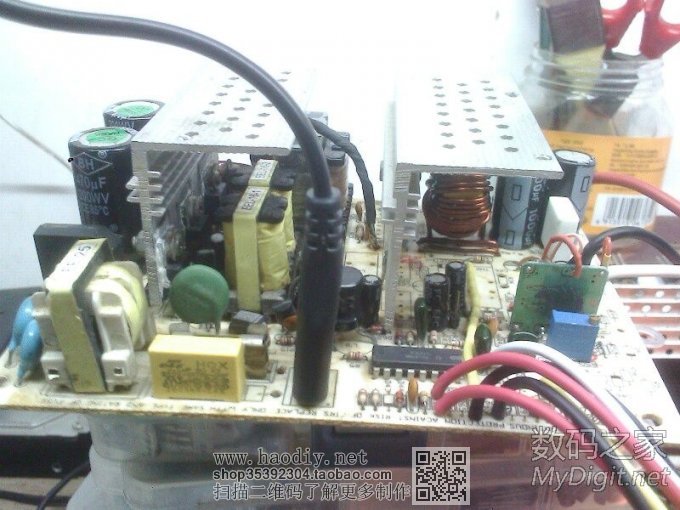

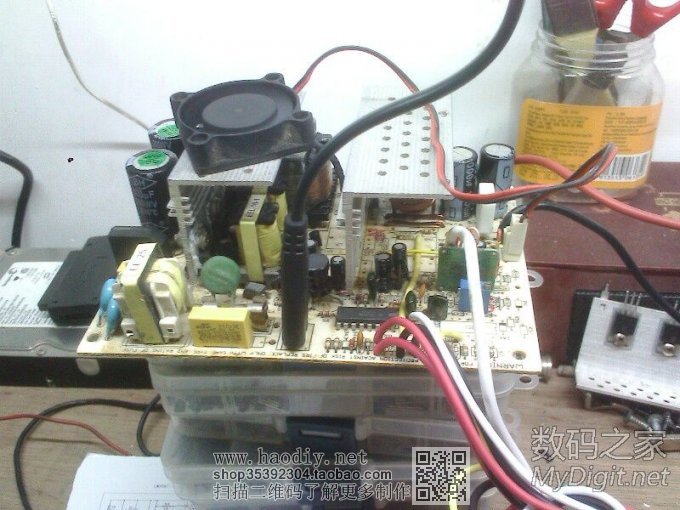

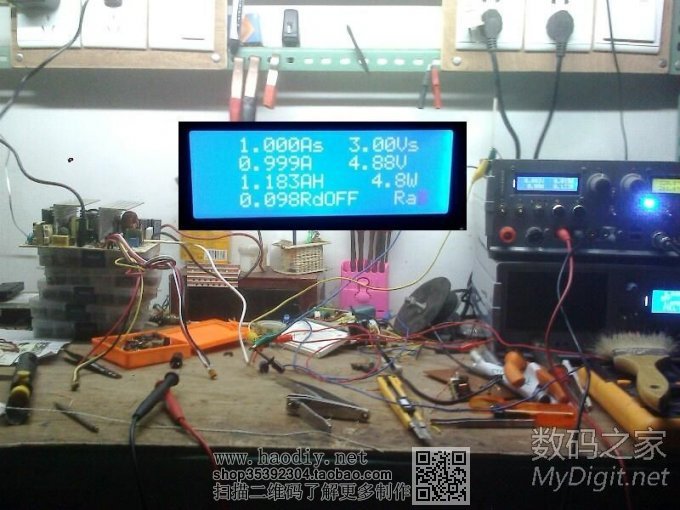

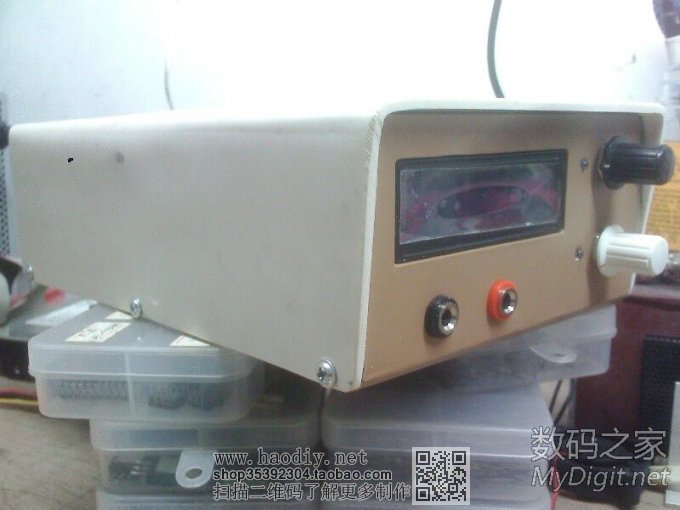

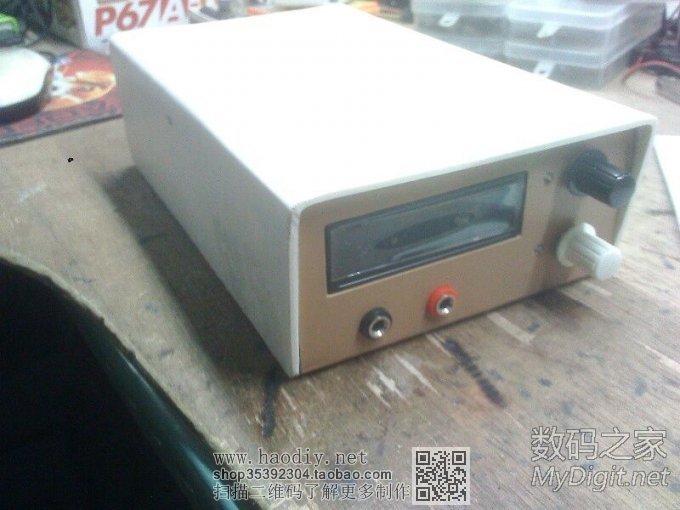

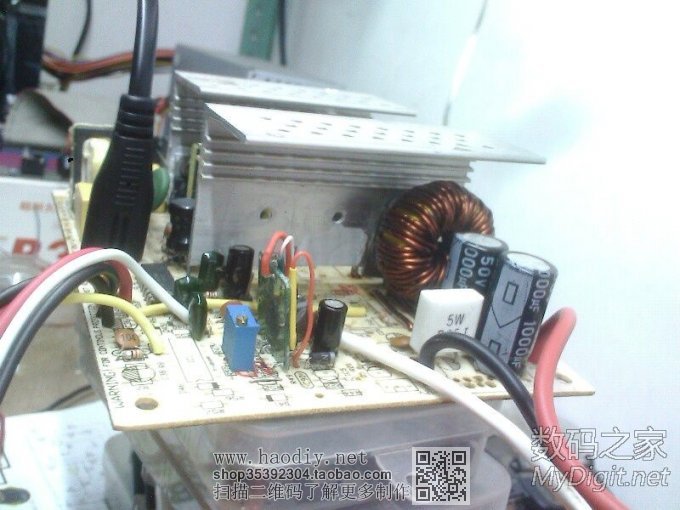

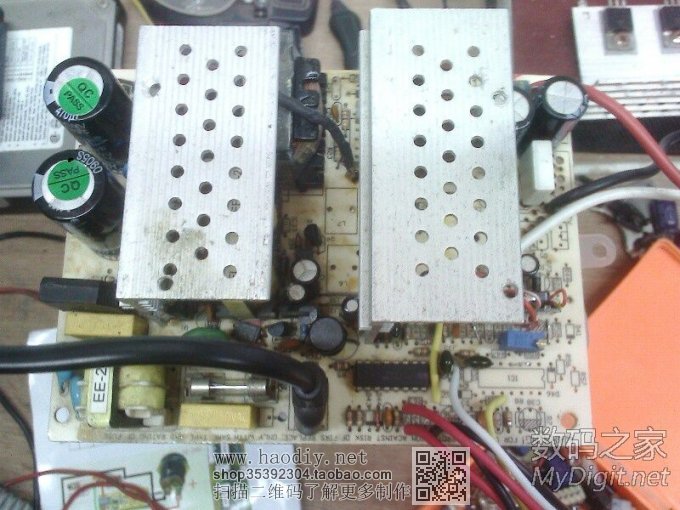

      下面是我的了
感觉比较完善的ATX电脑电源改0~39V 0~6A可调电源
感觉比较完善的ATX电脑电源改0~39V 0~6A可调电源
感觉比较完善的ATX电脑电源改0~39V 0~6A可调电源
感觉比较完善的ATX电脑电源改0~39V 0~6A可调电源
感觉比较完善的ATX电脑电源改0~39V 0~6A可调电源
感觉比较完善的ATX电脑电源改0~39V 0~6A可调电源
感觉比较完善的ATX电脑电源改0~39V 0~6A可调电源
感觉比较完善的ATX电脑电源改0~39V 0~6A可调电源
感觉比较完善的ATX电脑电源改0~39V 0~6A可调电源

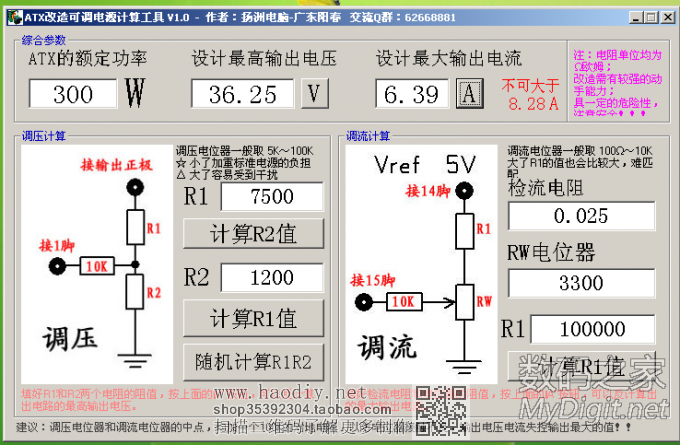

其实我们坛里有很多好东西的,看你会不会搜索和应用,比如下面这个计算软件,电阻和可调就靠他
感觉比较完善的ATX电脑电源改0~39V 0~6A可调电源
感觉比较完善的ATX电脑电源改0~39V 0~6A可调电源

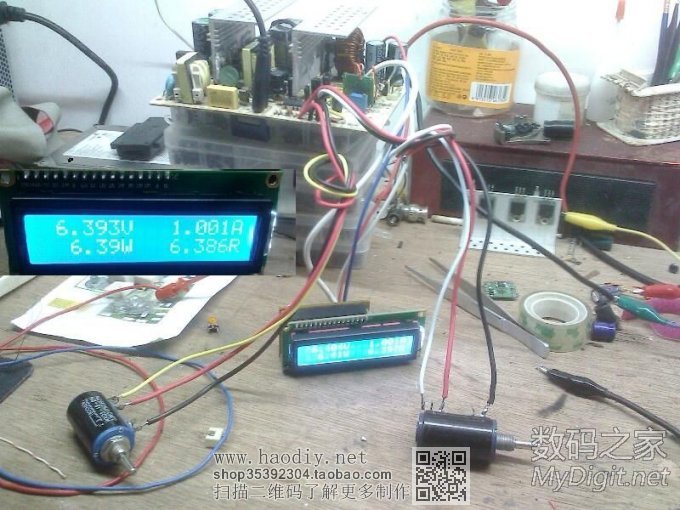

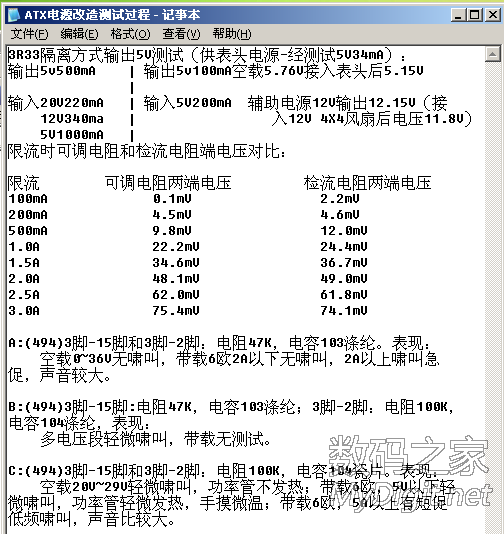

3R33隔离电路坛里也是有的,下图是我的一些测试数据
感觉比较完善的ATX电脑电源改0~39V 0~6A可调电源

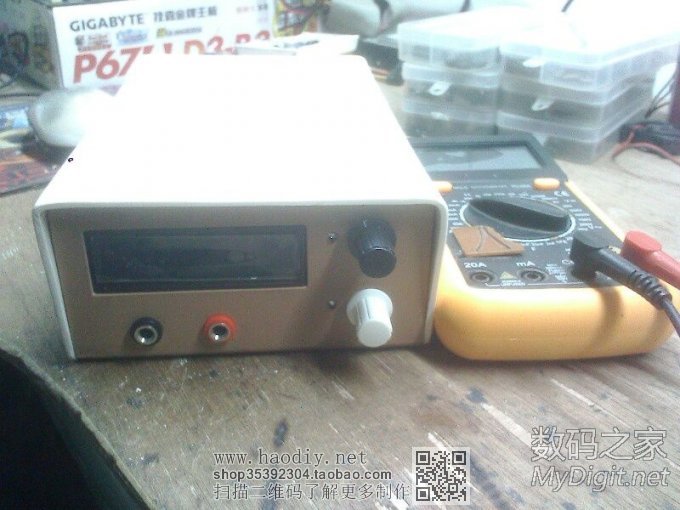

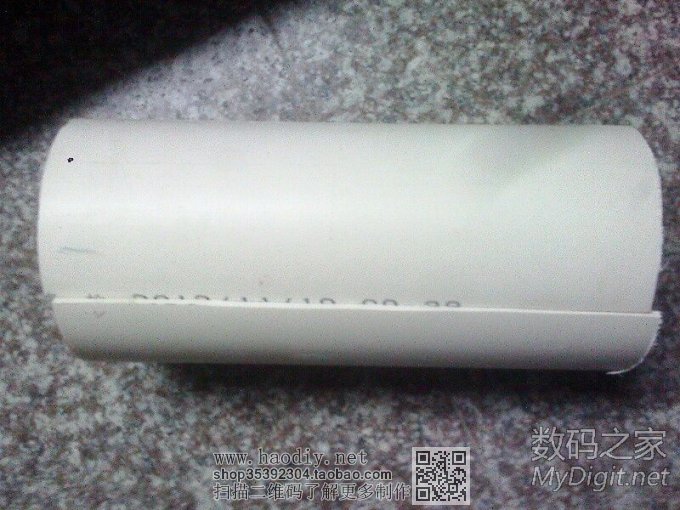

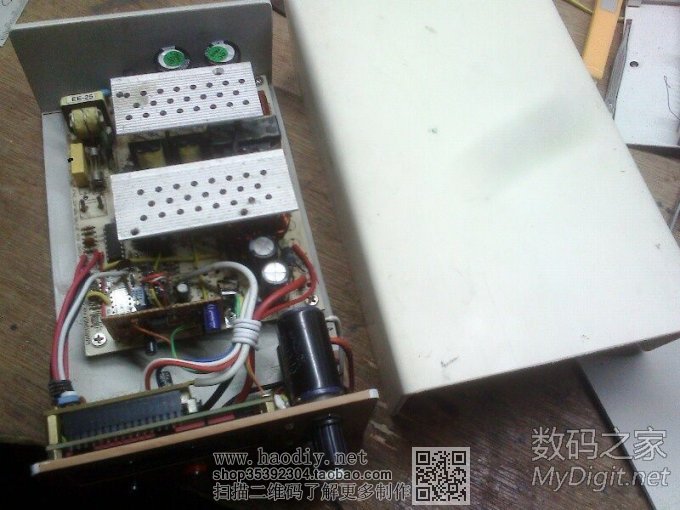

一楼继续。36楼有PVC管材制作外壳上盖的过程

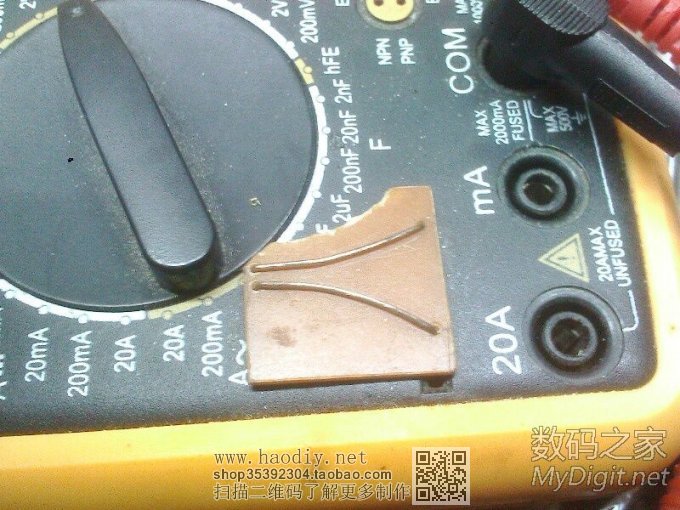

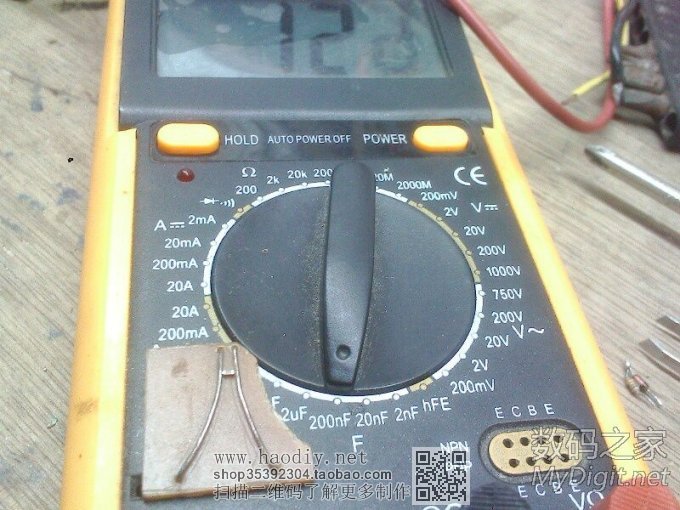

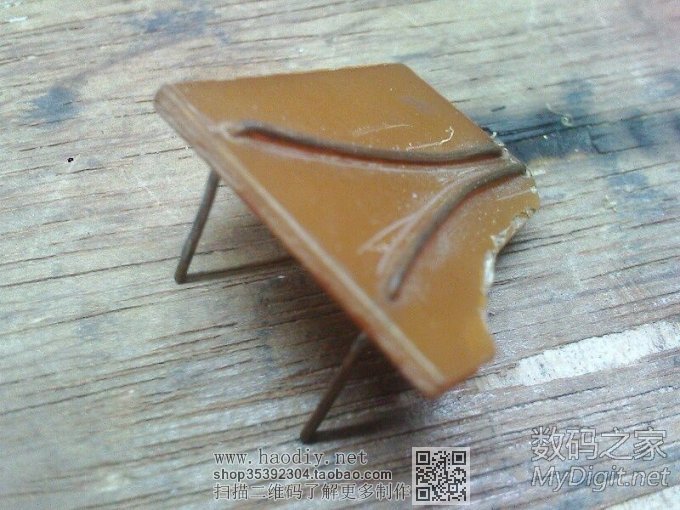

就是一个附加工具,焊一个八字,贴片和短脚的电容都可以测了,不用擦啊擦啊插不到感觉比较完善的ATX电脑电源改0~39V 0~6A可调电源
感觉比较完善的ATX电脑电源改0~39V 0~6A可调电源
感觉比较完善的ATX电脑电源改0~39V 0~6A可调电源
感觉比较完善的ATX电脑电源改0~39V 0~6A可调电源

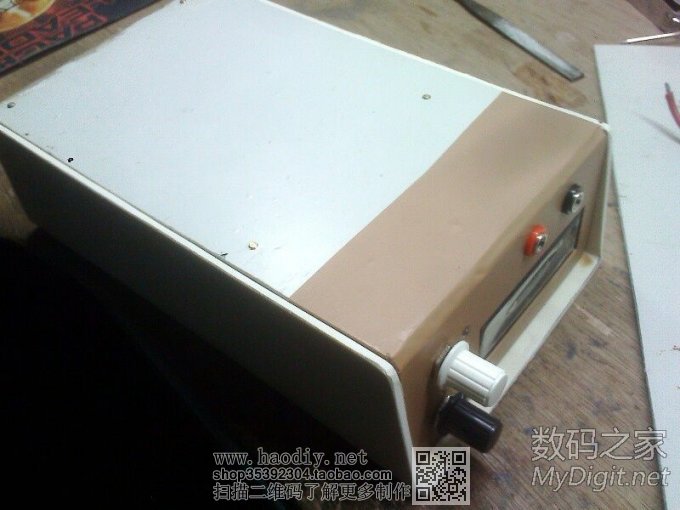

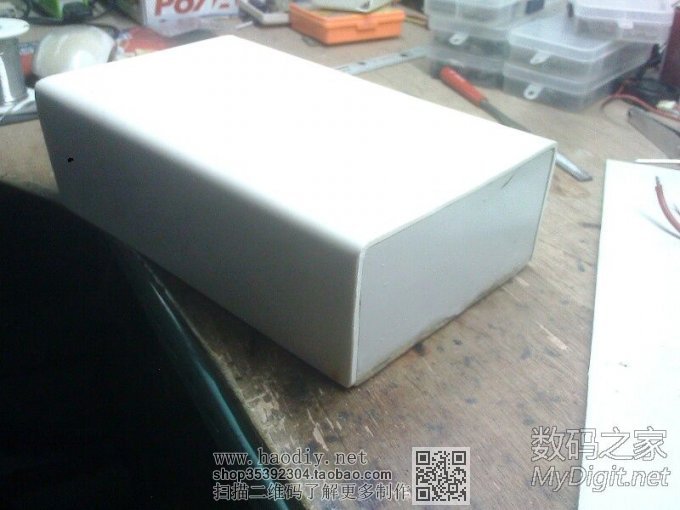

外壳制作没什么技术含量,就是要有耐心,还有长度,宽带,高度要计算好,转角的余量要注意,尽量留大点,大了可以修改,小了就玩了。

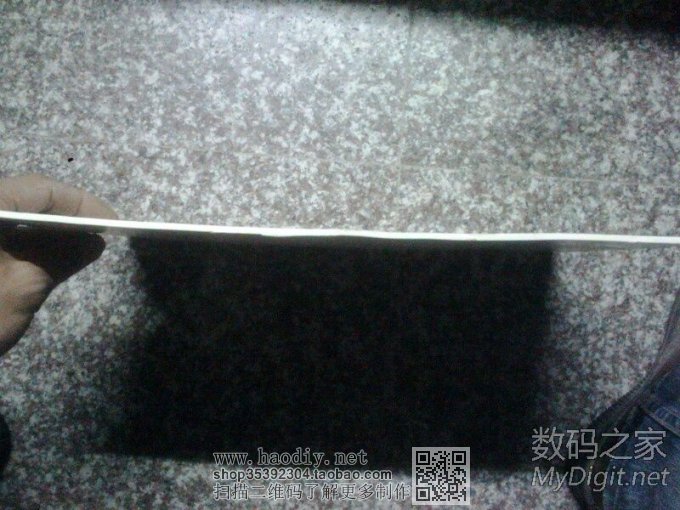

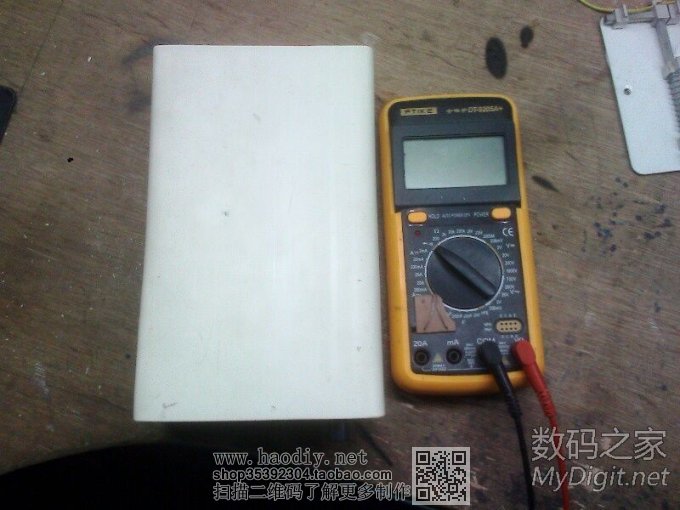

如果一次折角不满意,继续加热,软化后就会摊开,继续折角就是了,我这个也折角2次才满意。加热工具是工业风筒。压平工具是用木片,如果有瓷砖可能效果更好。折角工具也用木片,厚点的,直角要切好,如果找2段角铁,角度会更好。想好看点就和我的面板一样贴上膜,由于D型电源接口和4X4的5V风扇还没到,所有都没挖洞。不说了,看图片是一步一步的顺序下去的:
感觉比较完善的ATX电脑电源改0~39V 0~6A可调电源
感觉比较完善的ATX电脑电源改0~39V 0~6A可调电源
感觉比较完善的ATX电脑电源改0~39V 0~6A可调电源
感觉比较完善的ATX电脑电源改0~39V 0~6A可调电源
感觉比较完善的ATX电脑电源改0~39V 0~6A可调电源
感觉比较完善的ATX电脑电源改0~39V 0~6A可调电源
感觉比较完善的ATX电脑电源改0~39V 0~6A可调电源
感觉比较完善的ATX电脑电源改0~39V 0~6A可调电源
感觉比较完善的ATX电脑电源改0~39V 0~6A可调电源
感觉比较完善的ATX电脑电源改0~39V 0~6A可调电源
感觉比较完善的ATX电脑电源改0~39V 0~6A可调电源
感觉比较完善的ATX电脑电源改0~39V 0~6A可调电源
感觉比较完善的ATX电脑电源改0~39V 0~6A可调电源
感觉比较完善的ATX电脑电源改0~39V 0~6A可调电源
感觉比较完善的ATX电脑电源改0~39V 0~6A可调电源
