廉价也发烧--6G2&6p12p 四瓦输出HIFI单端

时间:2017-05-31 21:08来源:www.crystalradio.cn 作者:老驾新编 点击:
三极管接法的6P12P有着相当好的曲线,价格便宜,很多时候只要2-5元钱,6G2更是半个12AX7,0.5元的价格更是具有杀伤力. 6P12P不容易做好的主要原因是没有选定正确的电压及输出阻抗,往往用手里3.5k阻抗的输出牛凑合,难以做出很好的音效。这里介绍一种更适合6
三极管接法的6P12P有着相当好的曲线,价格便宜,很多时候只要2-5元钱,6G2更是半个12AX7,0.5元的价格更是具有杀伤力.

6P12P不容易做好的主要原因是没有选定正确的电压及输出阻抗,往往用手里3.5k阻抗的输出牛凑合,难以做出很好的音效。这里介绍一种更适合6P12P管子的做法。简单,方便。更适合自己绕牛的发烧友。
廉价也发烧--6G2&6p12p 四瓦输出HIFI单端

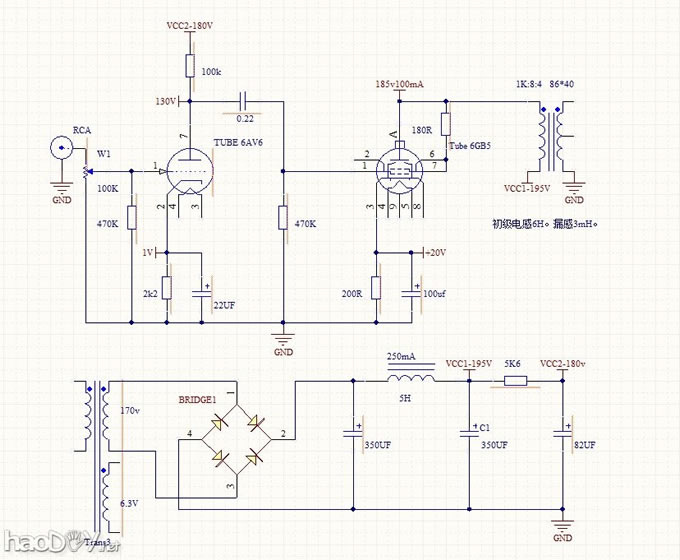

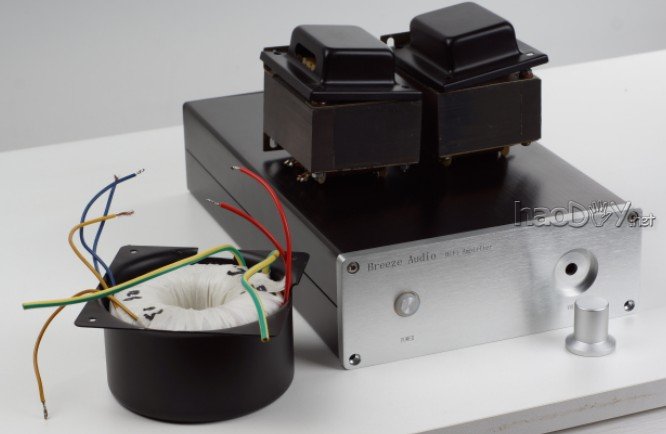

电路图上的电压为实际测量。环形变压器+牛罩的使用,也使电源对外干扰几乎减低到0

廉价也发烧--6G2&6p12p 四瓦输出HIFI单端

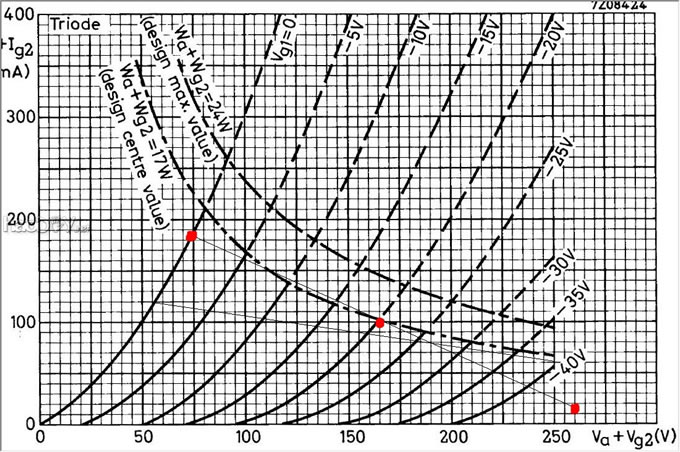

下图是比较理想状态下的6P12P三极管接法的曲线。工作电压165v,栅负压20v,阳极电流100毫安,负载阻抗1k,输出功率可达4w。
廉价也发烧--6G2&6p12p 四瓦输出HIFI单端

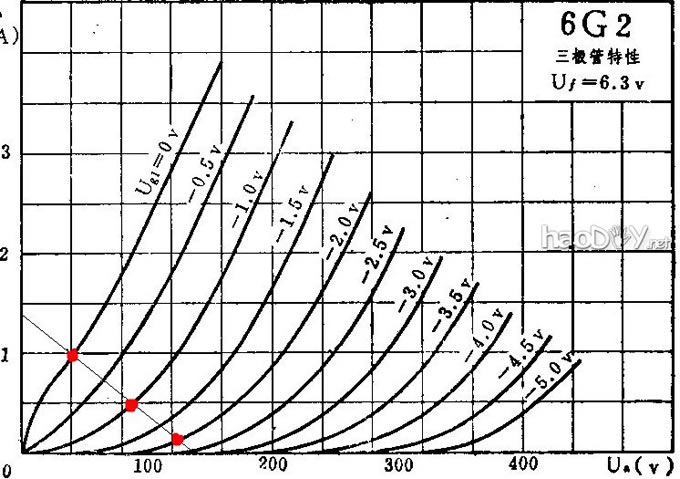

6g2更是与6P12P配合的天衣无缝。0.6v输入上半周最大输出30v,下半周可输出20v。

廉价也发烧--6G2&6p12p 四瓦输出HIFI单端
本帖最后由 老驾新编 于 2014-10-23 01:54 编辑

输出变压器采用86*40,二手Z11铁芯,初级0.27*1550匝,次级采用五组0.44*106(4欧)149(8欧)并联。采用5次夹4初的结构以进一步减低漏感。要求层层垫纸0.04mm。组间垫纸0.12mm。效率84%。振铃更可高达260khz。初级电感量8.9H,漏感2.2mh。

对于1k阻抗的输出牛,8.9H的初级电感量已经绰绰有余了。而165v电压下的6P12P内阻只有不到500欧。

阻抗1k:4:8

廉价也发烧--6G2&6p12p 四瓦输出HIFI单端

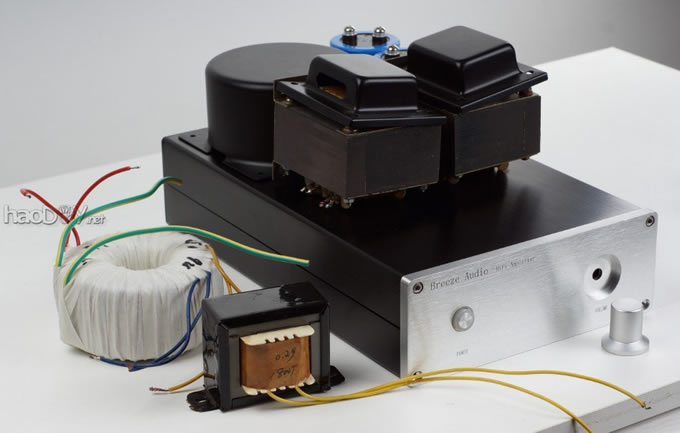

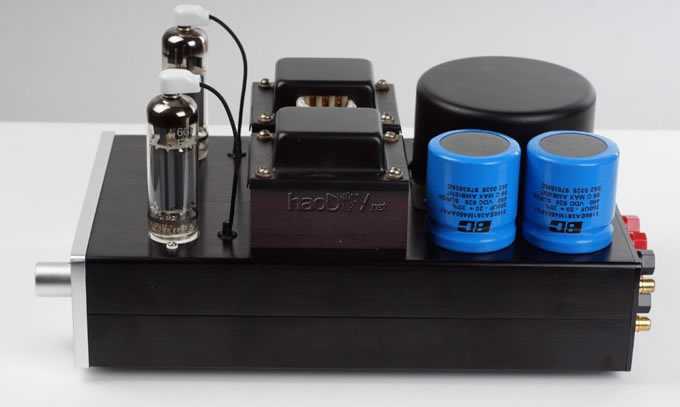

飞利浦BC电解电容为整机增色不少。

廉价也发烧--6G2&6p12p 四瓦输出HIFI单端



本帖最后由 老驾新编 于 2014-10-23 01:55 编辑

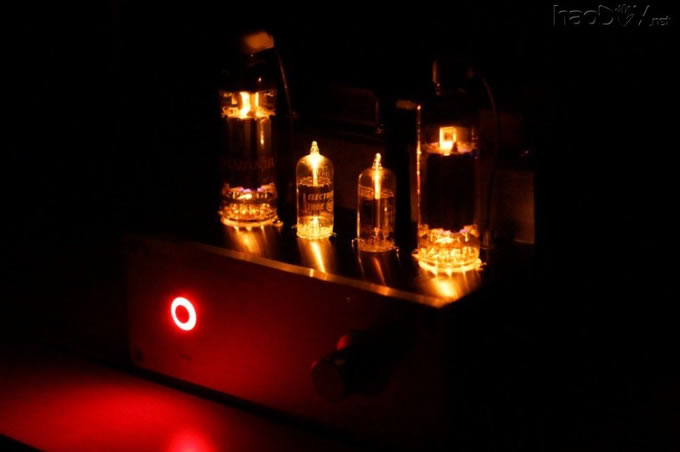

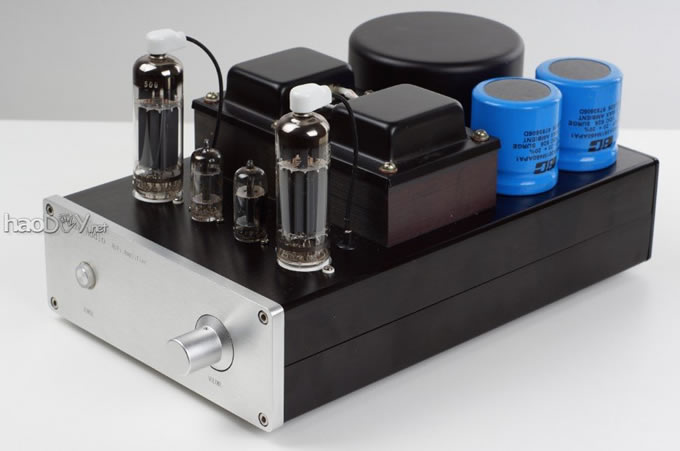

夜色下的6G2及6P12P更是妩媚动人。


廉价也发烧--6G2&6p12p 四瓦输出HIFI单端

兼容的进口管:6AV6,EL500,EL504,6GB5.

整机频响,无负反馈状态时10-30khz  +-0.5db。3.5w输出时失真小于2%。

认真按照线路标示电压施工,成机足可媲美2A3单端。

整机成本低于400元,最大的单体支出是那只全铝机箱118元。

廉价也发烧--6G2&6p12p 四瓦输出HIFI单端

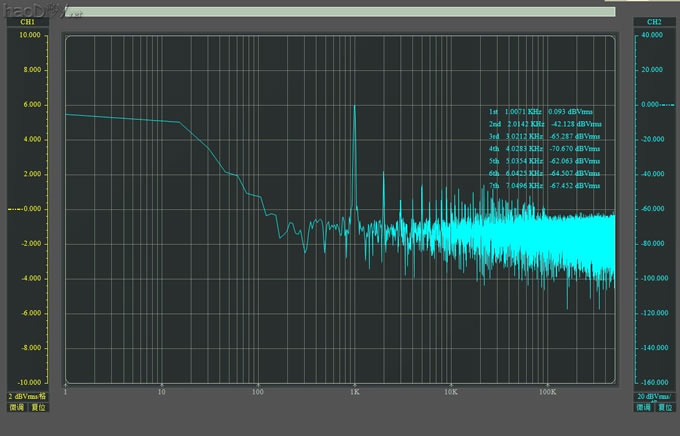

下图是0db输出频谱分析。1v输出。失真-40db以下。

二次谐波-42db
三次谐波-65db

这可是电压值噢,如果是失真功率值要做平方的。

廉价也发烧--6G2&6p12p 四瓦输出HIFI单端

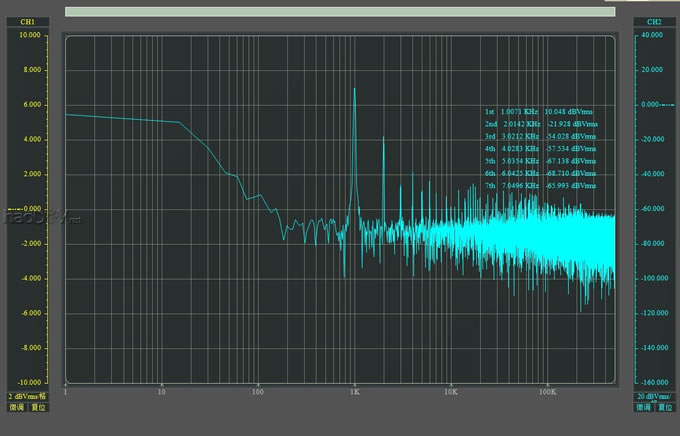

下图是10db输出频谱分析。3v输出。失真-30db以下。

二次谐波较输出值-32db
三次谐波较输出值-64db
这可是电压值噢,如果是失真功率值要做平方的。

仍在非常非常好的状态下。

廉价也发烧--6G2&6p12p 四瓦输出HIFI单端

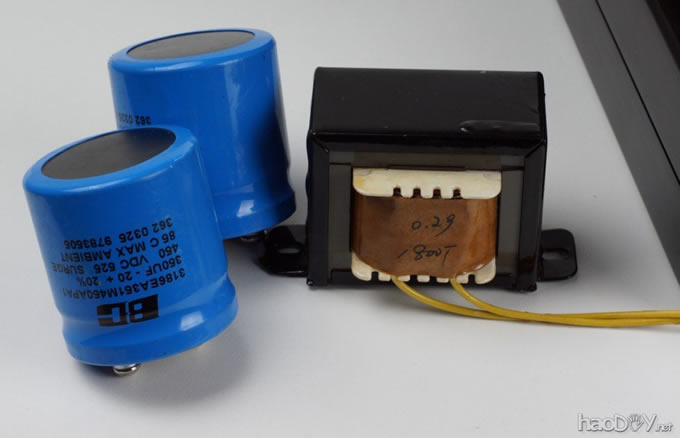

扼流圈及滤波电解

廉价也发烧--6G2&6p12p 四瓦输出HIFI单端
