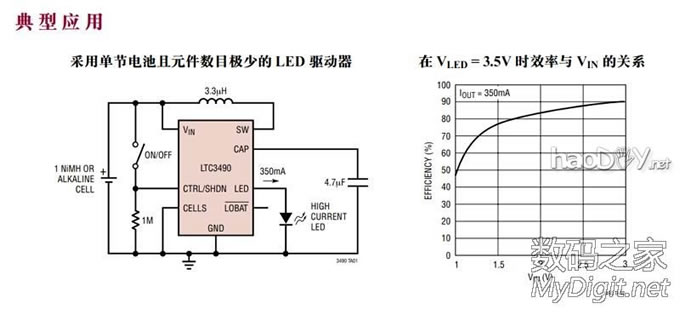

最近比较闲,决定把手上的一颗LTC3490用掉 LTC3490用于1节或者2节5号电池升压,点亮大功率LED,最大电流350MA,需要2节电池才能达到 1节电池效率比较低,用三洋的Eneloop电池大约可以达到150-170MA 这个IC很早以前在凌特申请的,本来有两颗,可惜后来玩坏了一个,今天把另一颗用掉 LTC3490典型应用

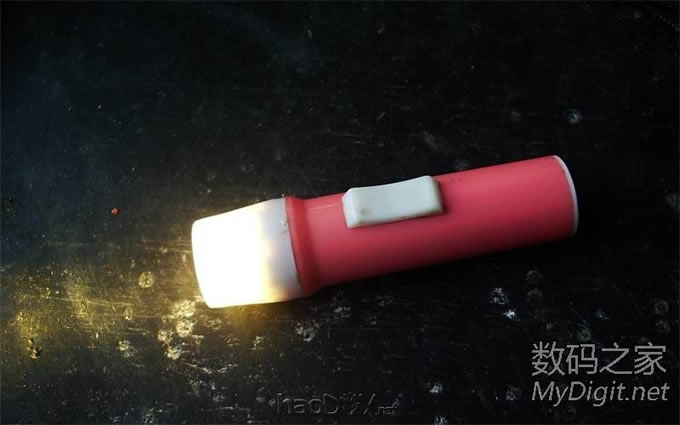

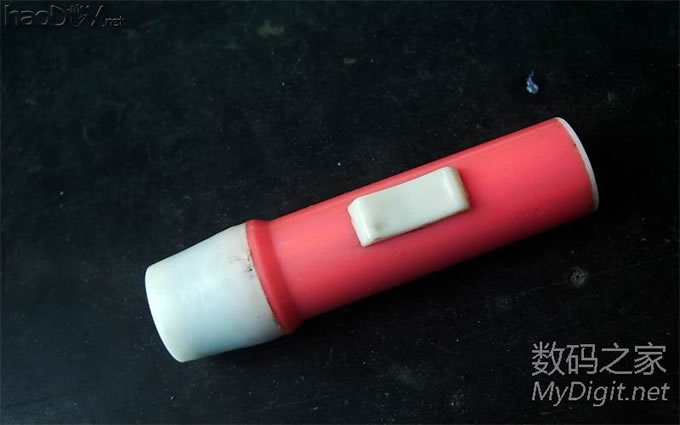

就是改造他,这个手电原来是2节5号电池+白痴灯泡的 已经被我改过一次了,截短了一半,

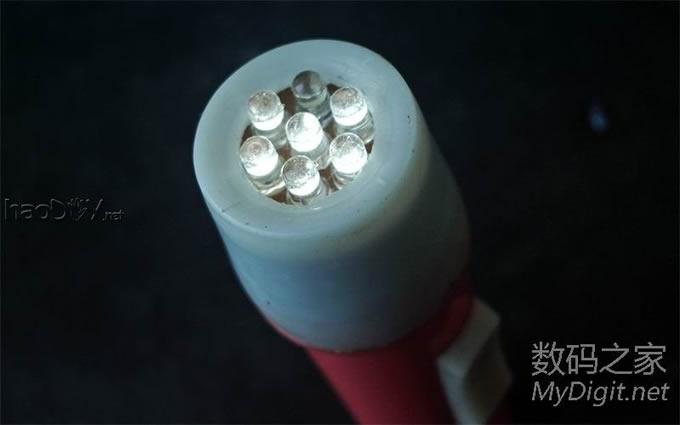

原来改造用的20MA的LED,已经有一个不亮了

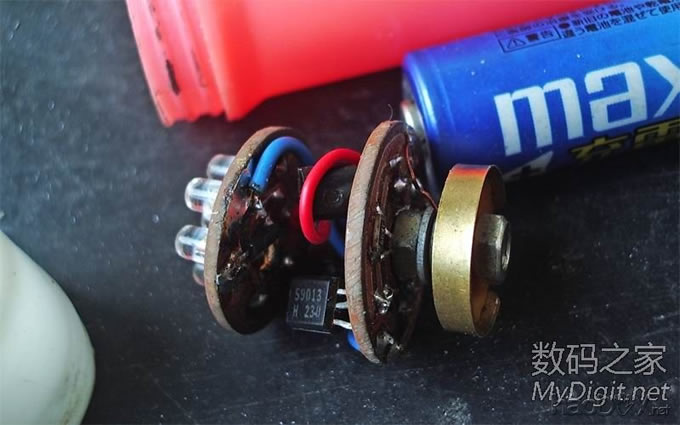

原来的结构,独立元件升压电路,电流最多能到60MA

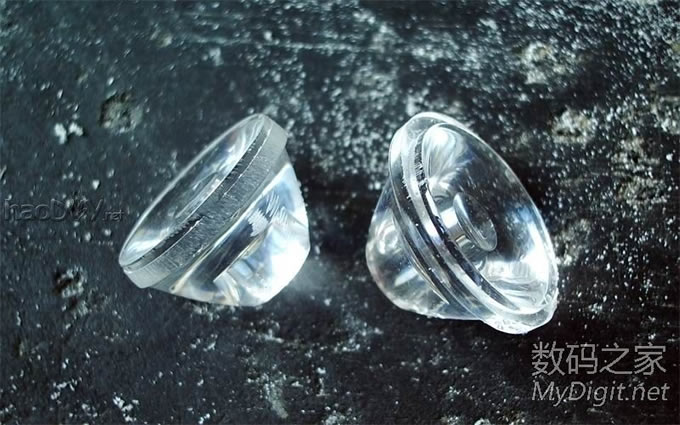

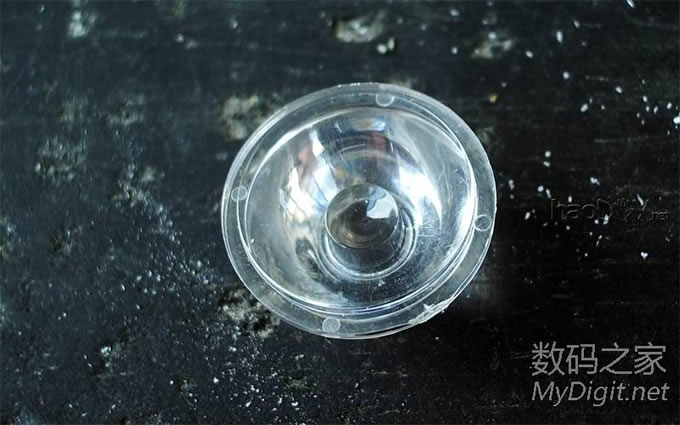

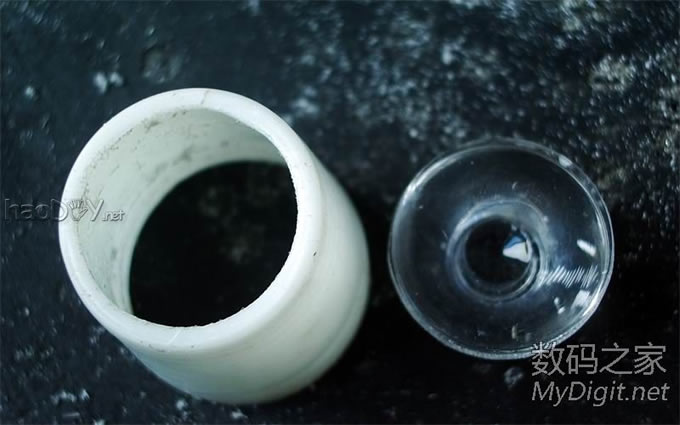

好了,开始改 光杯试了一下太长了,距离不够, 于是找到一个透镜,可以用在粉团灯珠上
透镜比较大,把边锉掉
灯头开孔,只留很窄的边

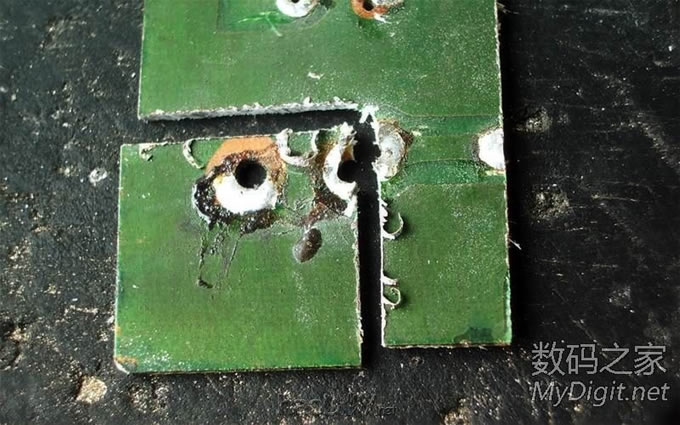

电路部分 把我那块破板子再锯掉一块

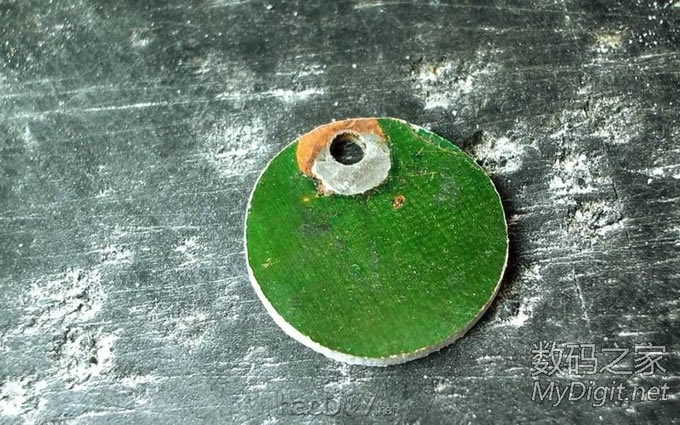

变身圆形
比一下看看

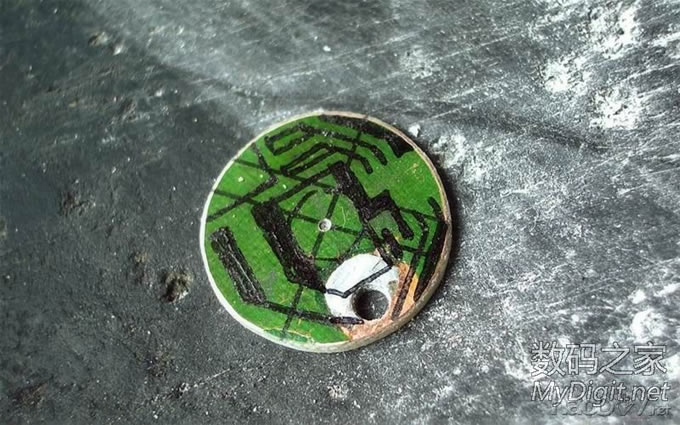

开始画地图, 按照惯例,这个图又画错了,后来才发现

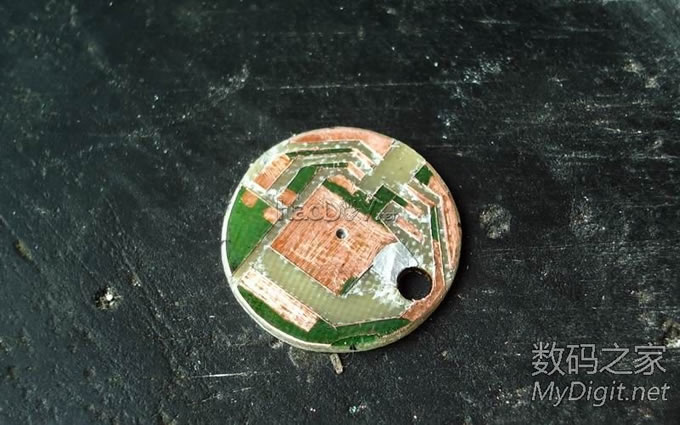

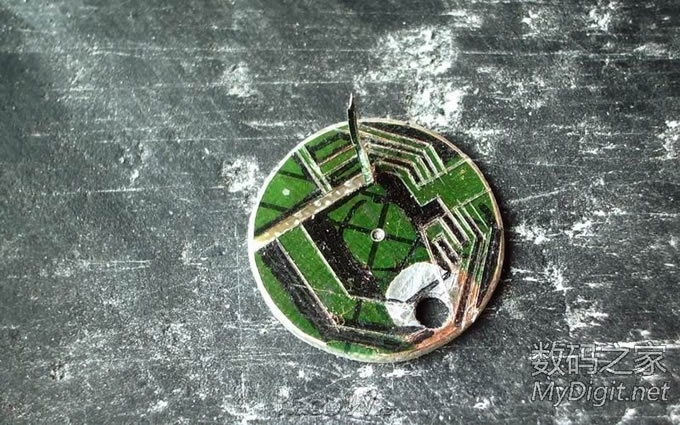

撕皮什么的最有意思了
需要焊接的地方,都清理出来

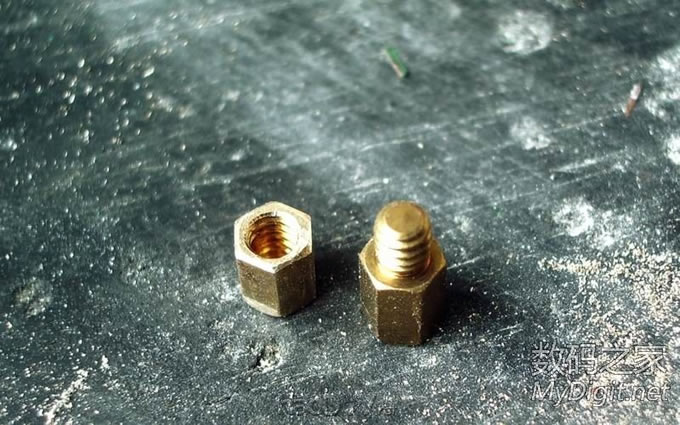

刚才的铜柱,少了一张

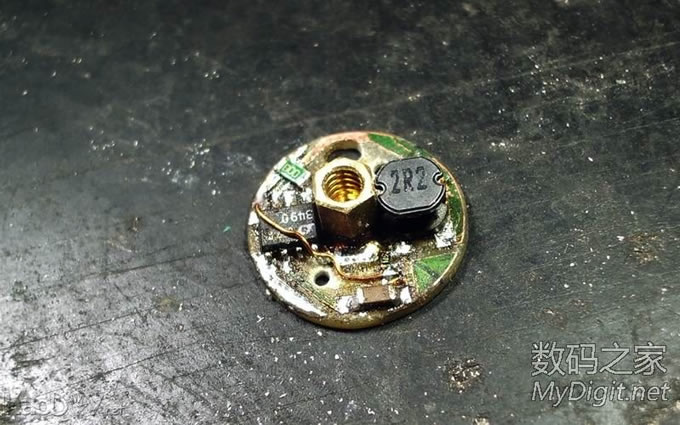

焊接中......

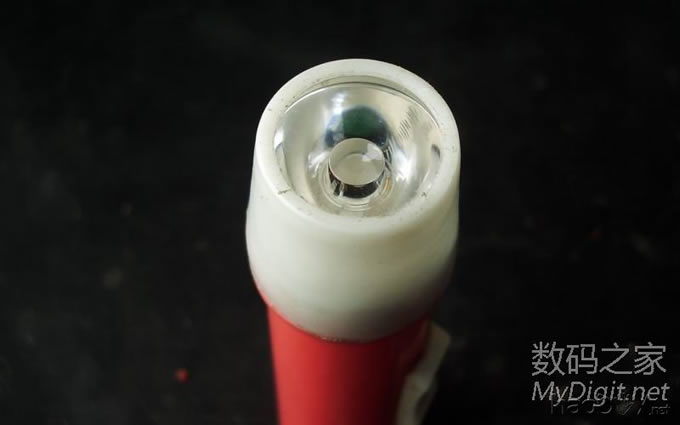

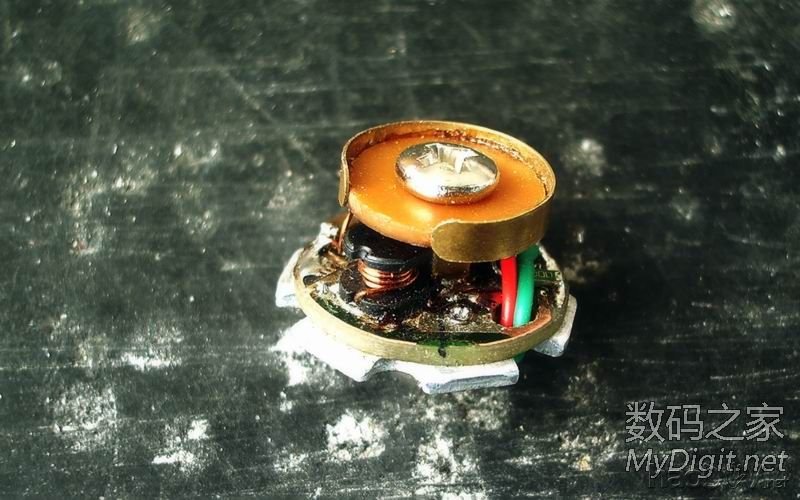

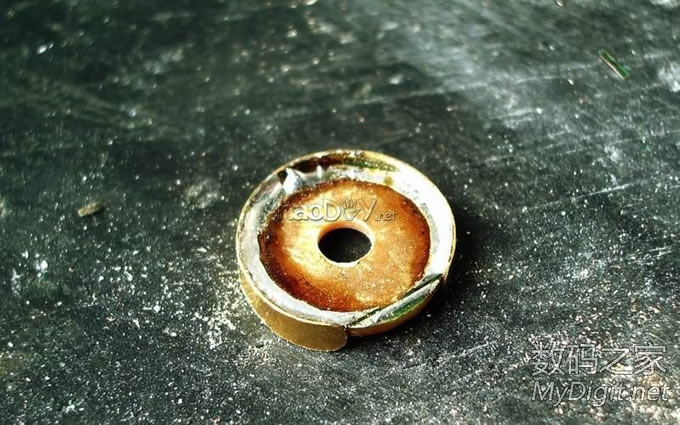

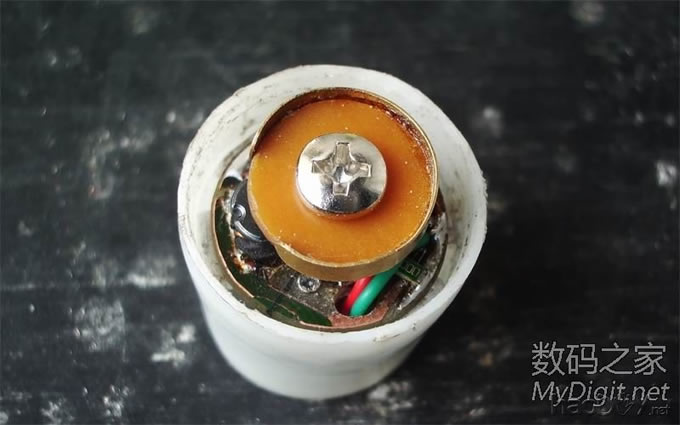

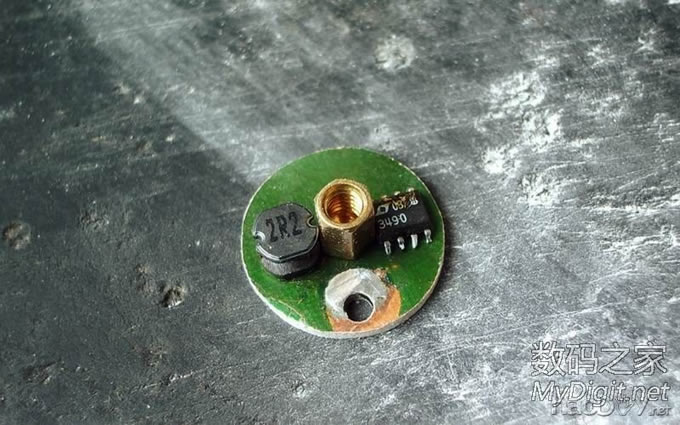

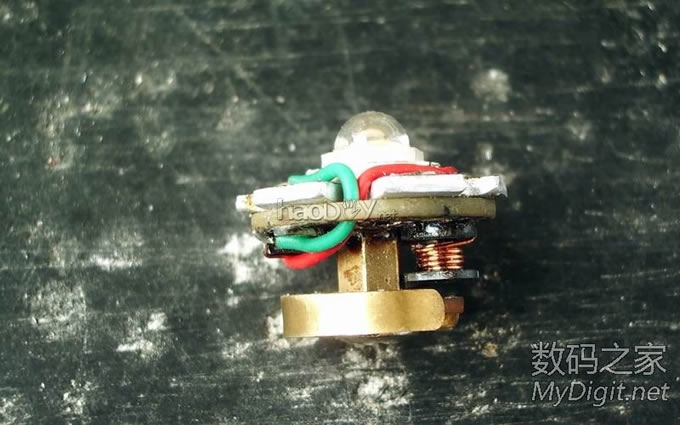

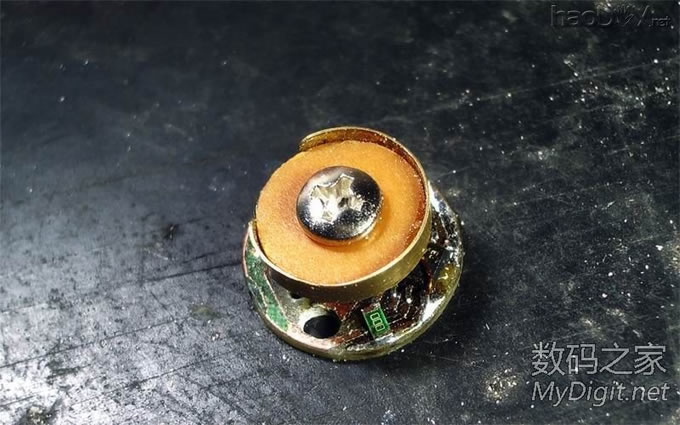

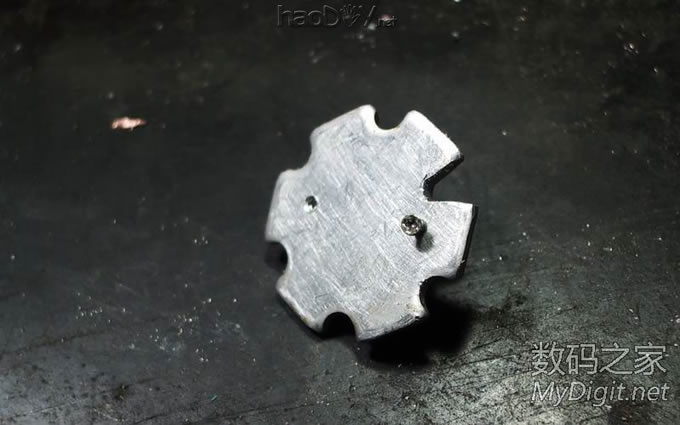

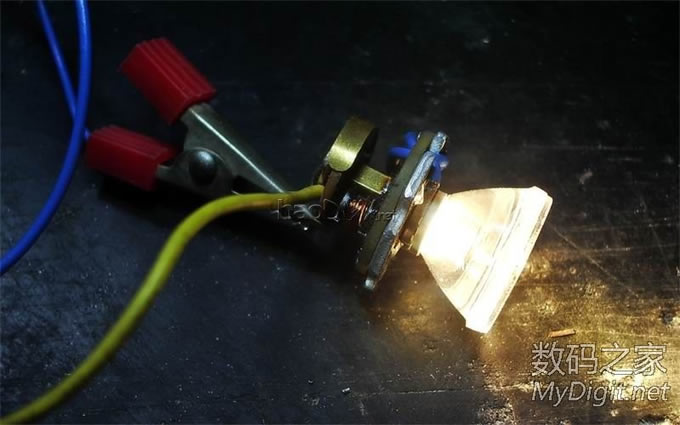

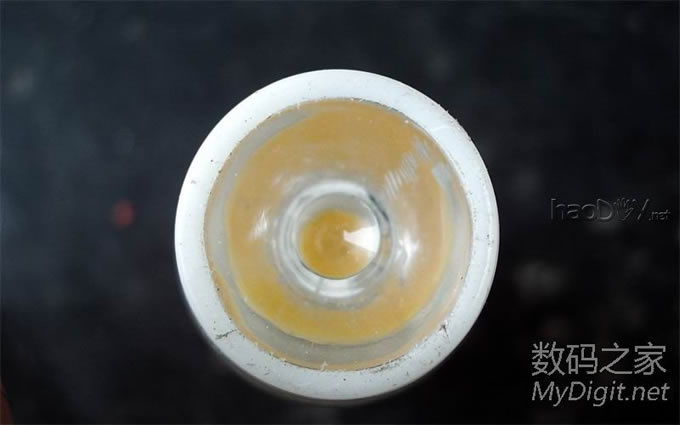

下一层继续发  这个是负极,铜皮围着PCB 上次改造做的,还能继续服役  零件都齐全了,看一下效果,大螺丝是正极  电路板会到处跑,所以还要固定一下 在灯珠铝基板上打两个浅孔,背后有电路,所以不能打穿  都拧到一起  另一个角度  测试中, Eneloop电池实测电流150MA,垃圾电池只有120-130MA  测试完成,装进灯头  好啦,全貌  透镜看起来也不错  可以服役了
