本帖最后由 dzmsoft 于 2014-10-22 21:37 编辑

好像那个帖子被删掉了, 这里重新发一下吧

去年听到互联网说 3D 打印机的事，说电脑设计的 3D 模型直接可以用来打印，一想这也太神奇了，特别是对于我们 DIY 爱好者来说，少个什么配件是常有的事，如果能打印那太妙了。近段时间，经了解 3D 打印机有开源代码，只要增加机电部分就可以实现，作为科技制作爱好者的我来说，必须做一个玩玩。

先从网上买了一些零件和材料，不想买整套套件的原因是这样就没有 DIY 的乐趣了。

补充内容 (2014-10-29 13:45):

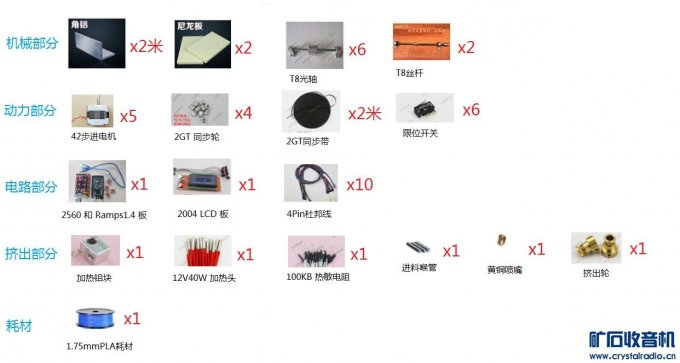

后面有回帖给出具体硬件和软件说明表。

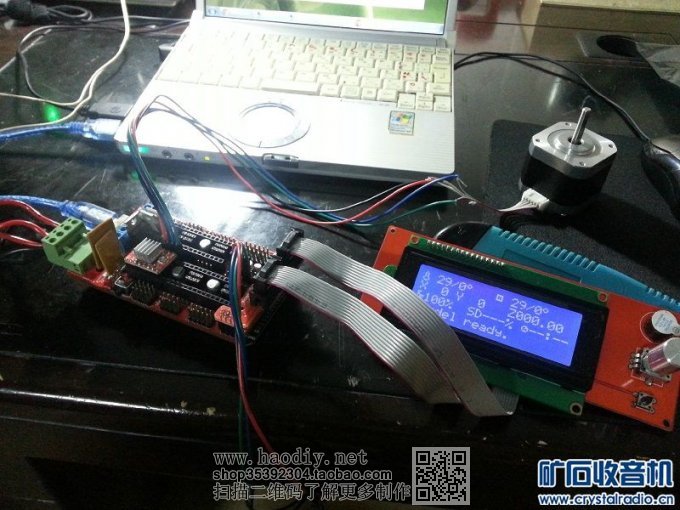

然后从网上下载开源的 Marlin 固件，用 Arduino IDE 写入 Mega 2560 单片机开发板，再测试一下连接 ramps 1.4 板后带步进电机是否可用。

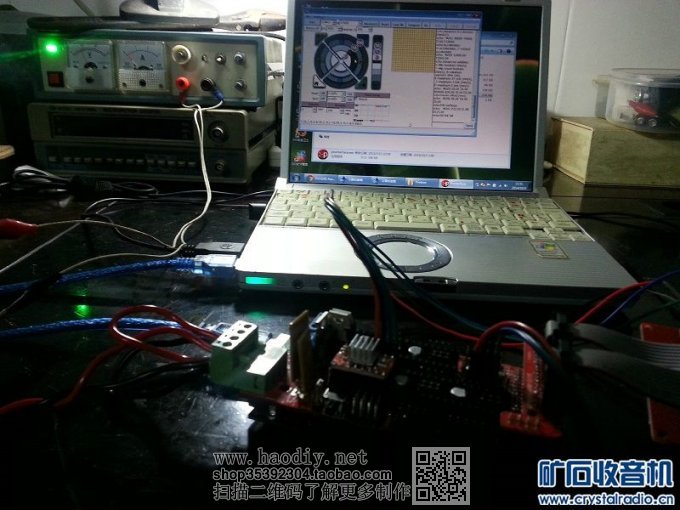

测试的软件是 Pronterface。
【参赛】DIY 桌面 3D 打印机

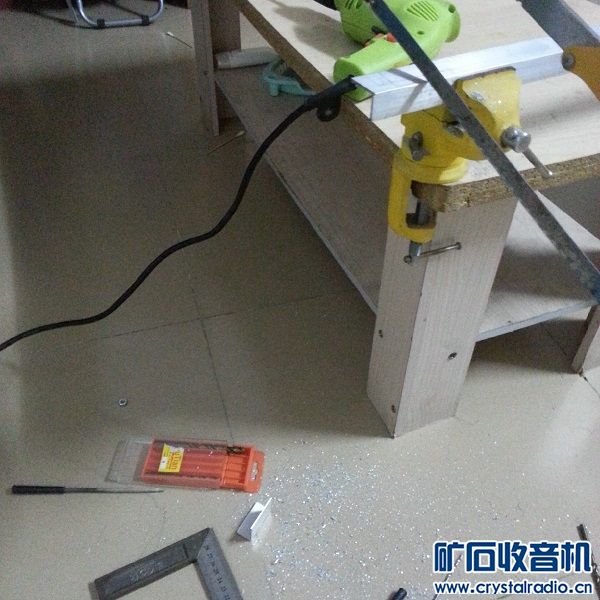

开始锯角铝条。话说角铝块比木头锯起来不容易拐弯。
【参赛】DIY 桌面 3D 打印机

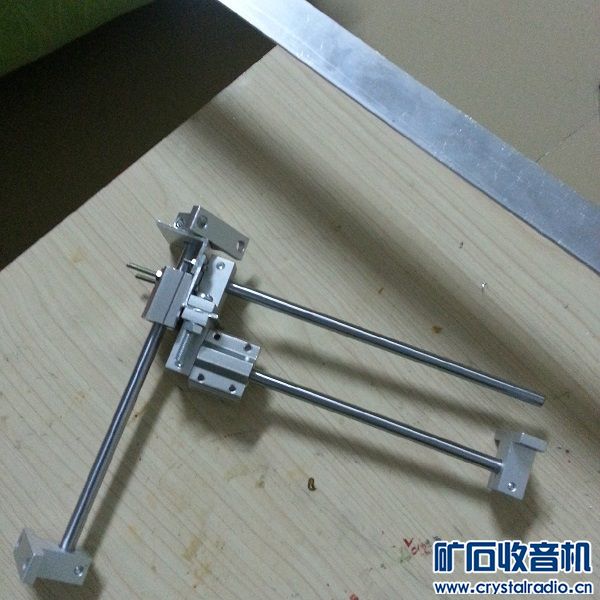

用光轴、角铝和螺丝螺母组装起来的一个传动 Y轴和Z轴传动组件，这角铝和螺丝搭配做成各种零件还真方便，只用一把锯子一个手电钻就可以，避免业余环境下无法方便加工金属材料的困扰。
【参赛】DIY 桌面 3D 打印机

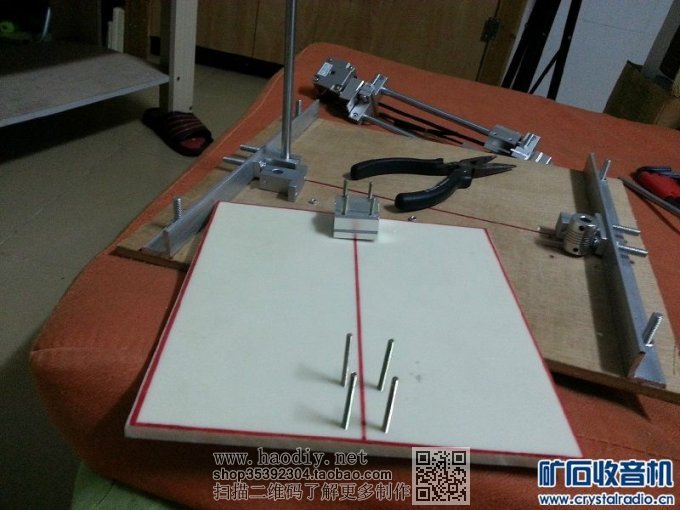

组装工件平台 (X轴)。
【参赛】DIY 桌面 3D 打印机

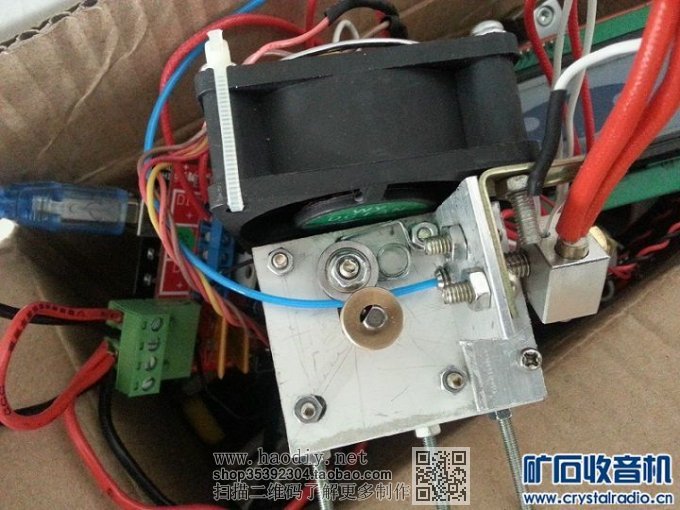

挤出机，也是用几片角铝组成。
【参赛】DIY 桌面 3D 打印机

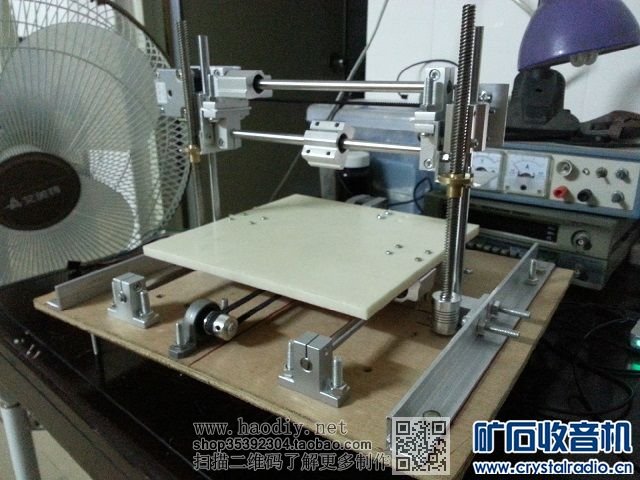

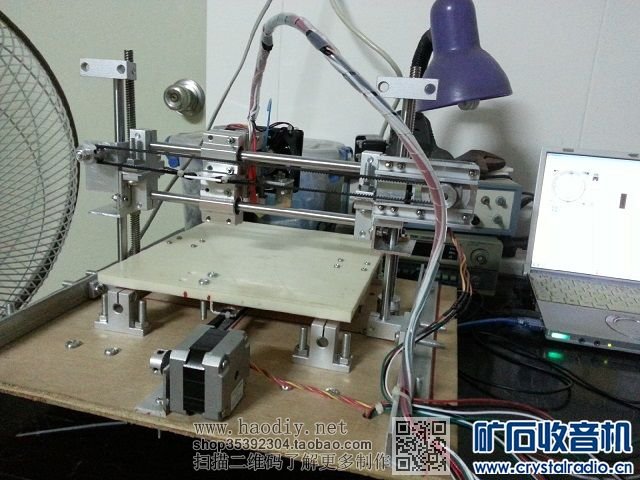

组装好X,Y,Z轴和步进电机的整体效果。
【参赛】DIY 桌面 3D 打印机

装上挤出部分。

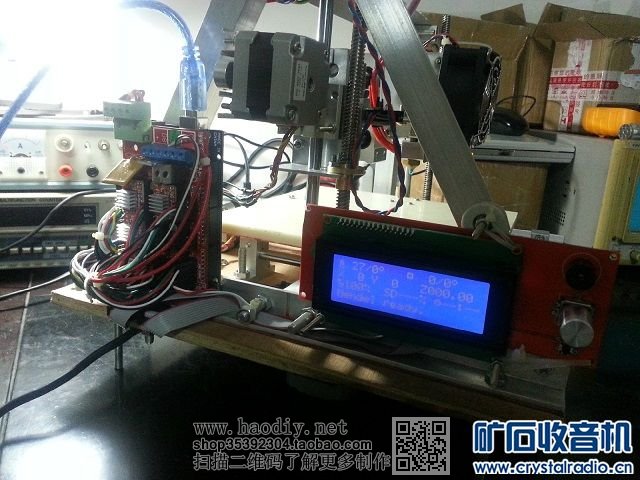

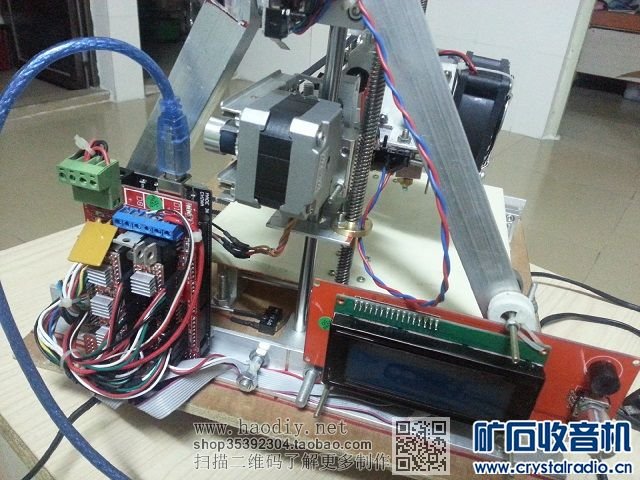

整体接线完成。

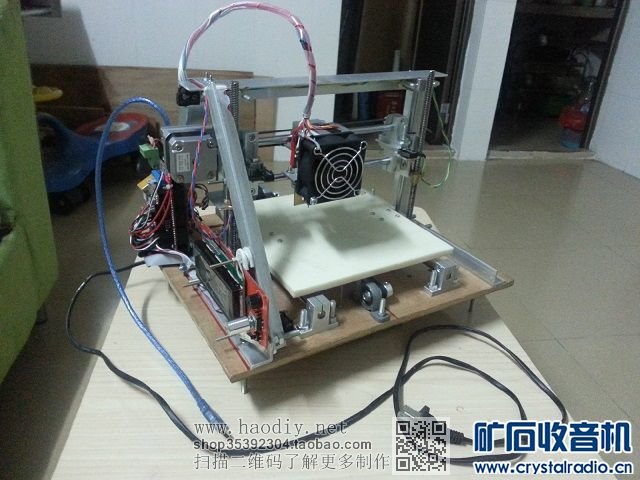

侧面效果。

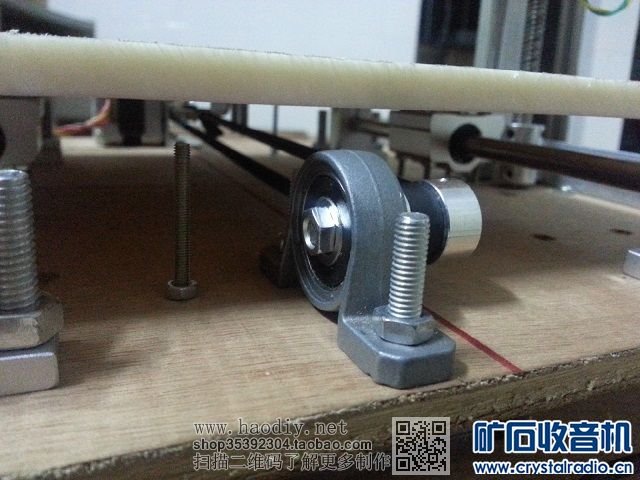

工件平台同步带传动系统。
【参赛】DIY 桌面 3D 打印机

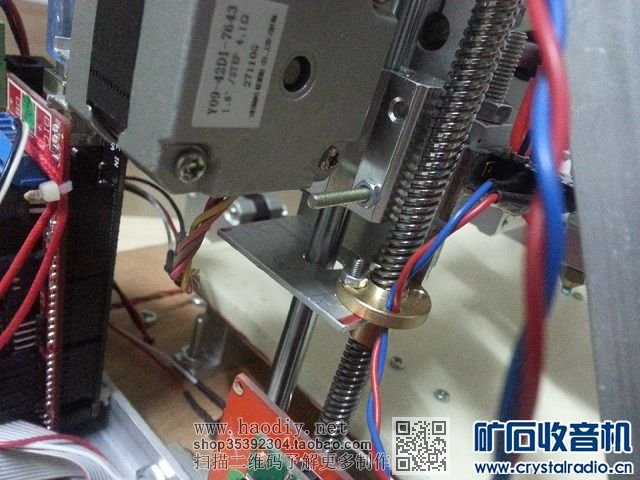

Z轴丝杆和螺母的固定。
【参赛】DIY 桌面 3D 打印机

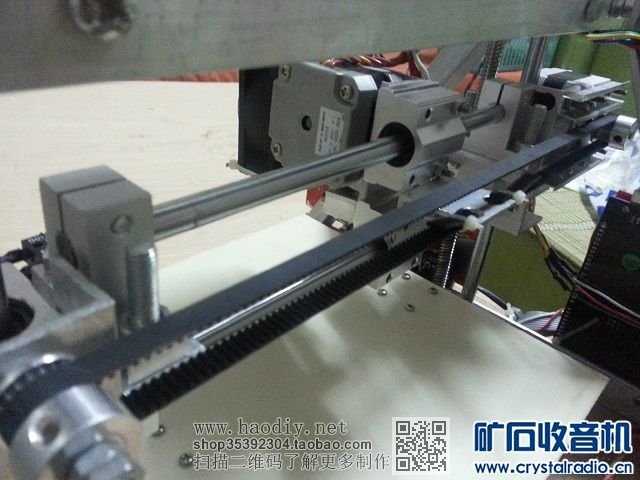

Y轴承同步带传动系统。
【参赛】DIY 桌面 3D 打印机

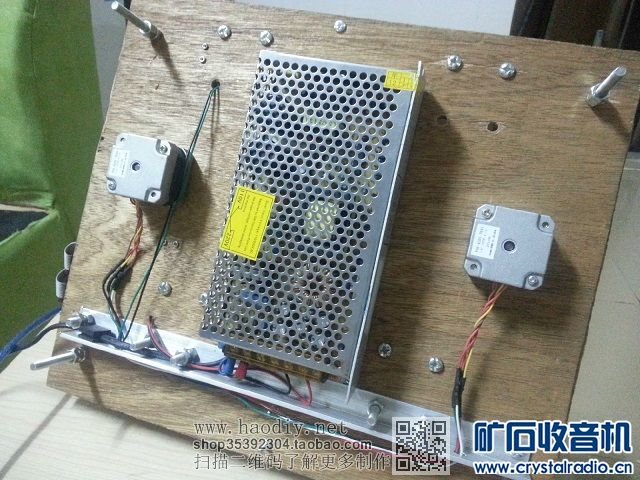

木板下方的Z轴承步进电机和开关电源。
【参赛】DIY 桌面 3D 打印机

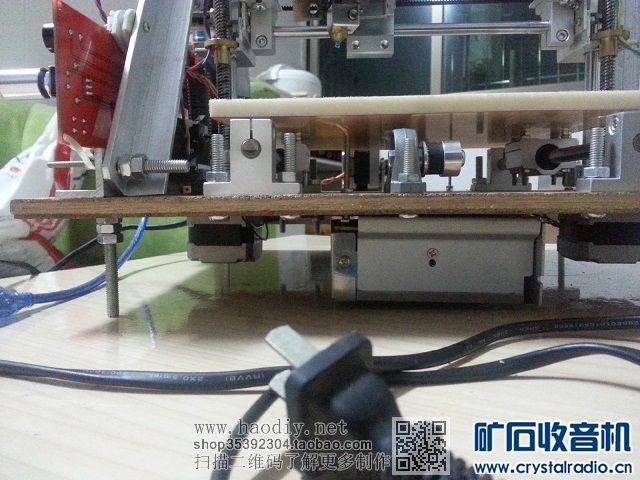

底部。

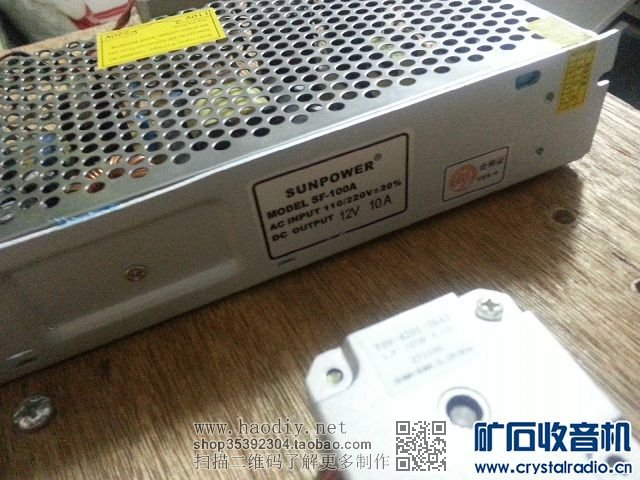

开关电源功率 12V 10A 120W。
【参赛】DIY 桌面 3D 打印机

通电测试。

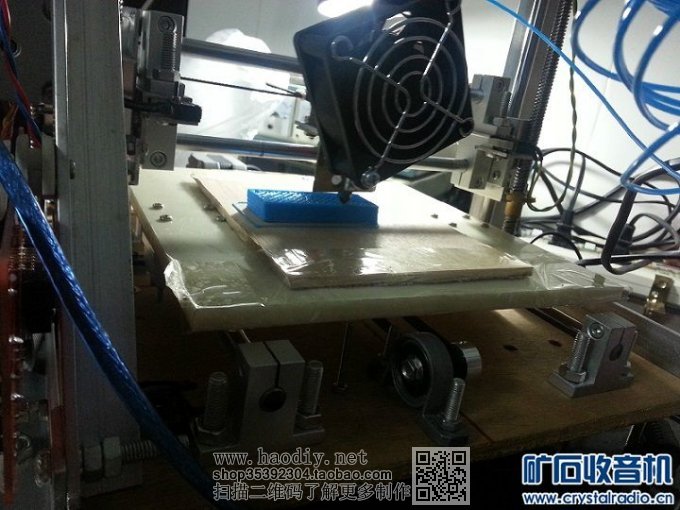

先打印一个从 3DSMax 中转出来的方块，尼龙板上面垫了一个三合板，要不然不沾板。
【参赛】DIY 桌面 3D 打印机

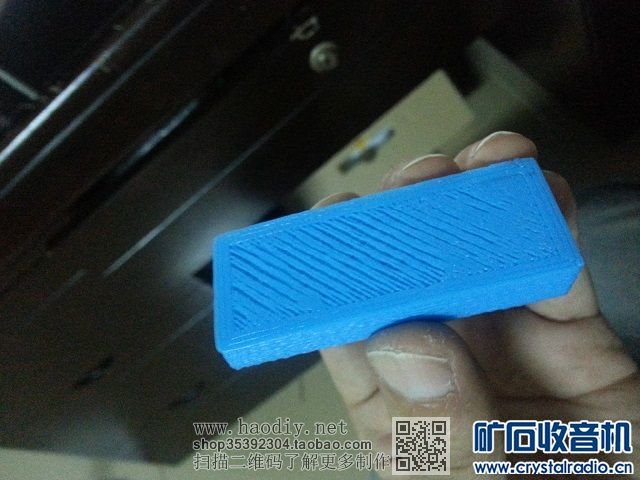

方块效果，表面有纹路，出丝效果不好，看来是挤出头压力不够，需要改进一下。
【参赛】DIY 桌面 3D 打印机

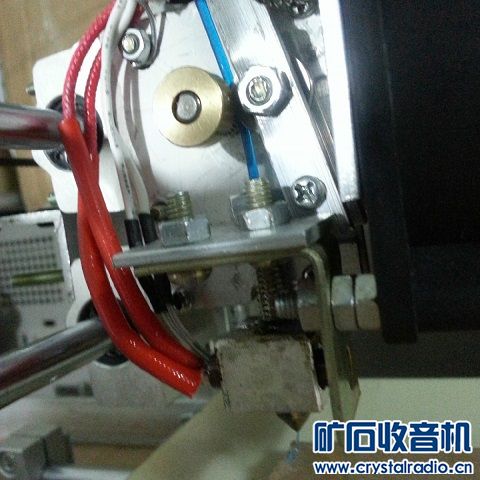

改进后的挤出机，弹簧放在端部，提高挤出力，手基本已经拔不动丝了，继续测试。
【参赛】DIY 桌面 3D 打印机

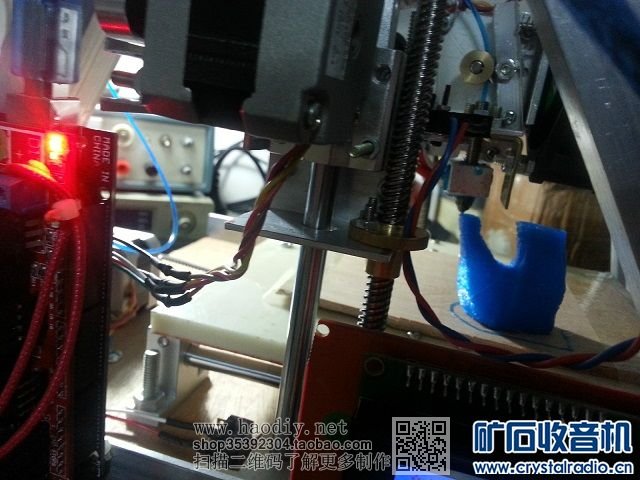

正在打印一个网上下载的恐龙头模型。
【参赛】DIY 桌面 3D 打印机

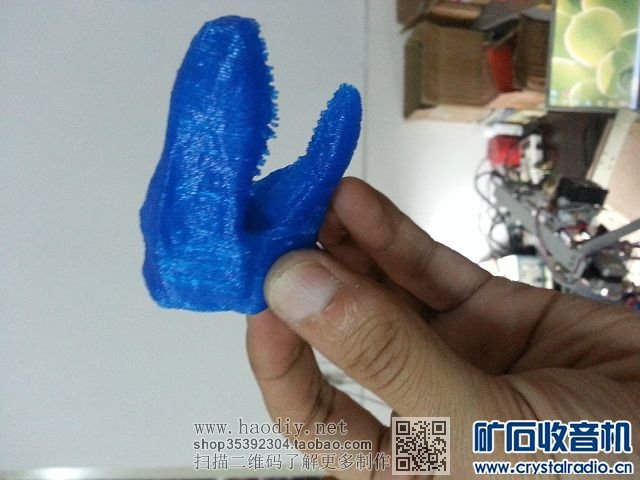

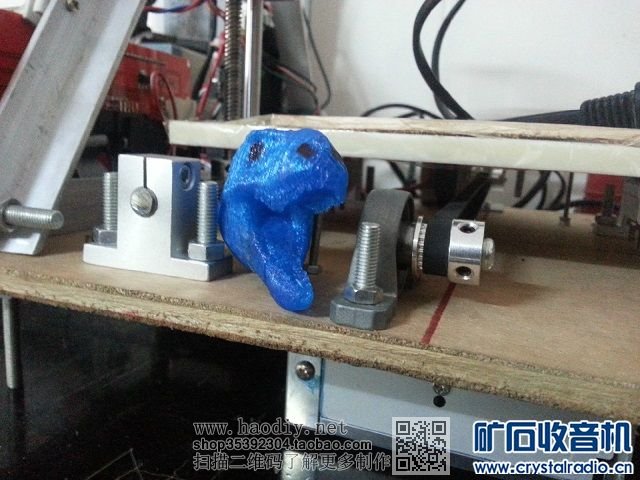

打印好的恐龙头。

点上眼睛，更像一点。
【参赛】DIY 桌面 3D 打印机

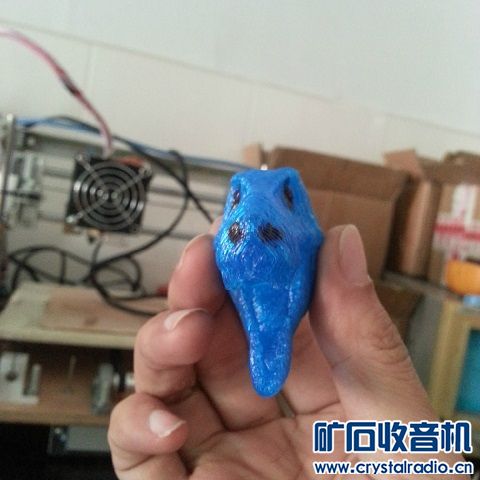

打印好的恐龙头正面，有没有侏罗纪公园的感觉？
【参赛】DIY 桌面 3D 打印机

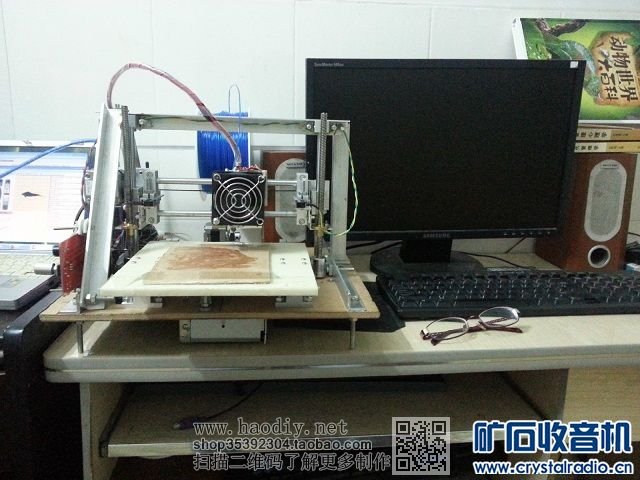

再来一张整体图，宽度和键盘差不多，不过打印范围也只有 100mmx100mmx50mm，很微型；因为有时候还是不粘板，索性又在三合板上涂了一些万能胶，因为只要一点点粘性就可以，所以涂一次可以打很多次。
【参赛】DIY 桌面 3D 打印机

佛像，0.4mm喷嘴还是有点粗，层高用的是也是 0.4mm，看来要降低层高。
【参赛】DIY 桌面 3D 打印机

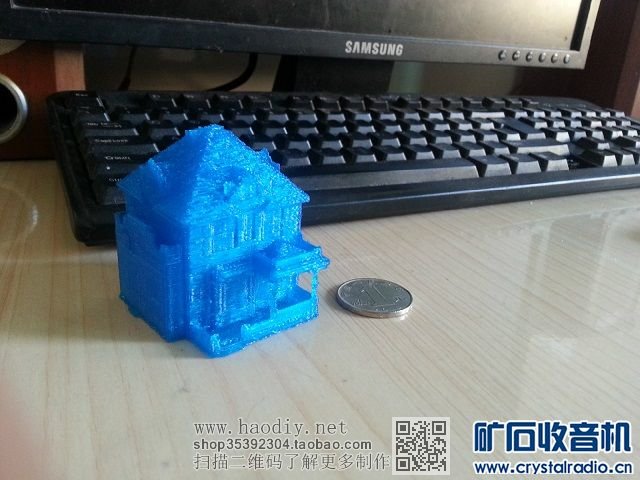

小房子，嗯。

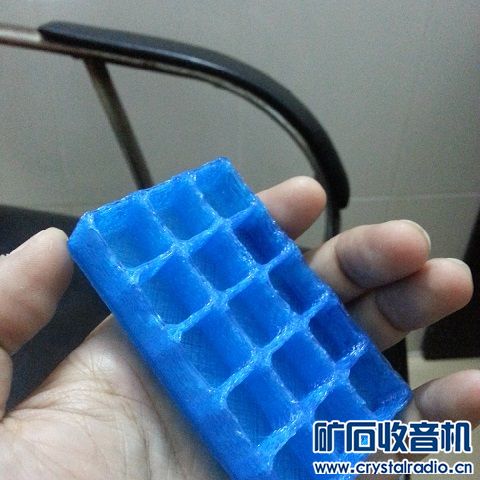

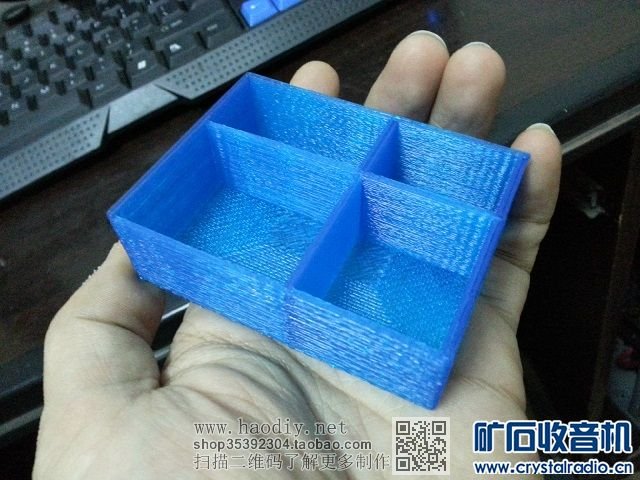

小小收纳盒，可以装三极管？
【参赛】DIY 桌面 3D 打印机

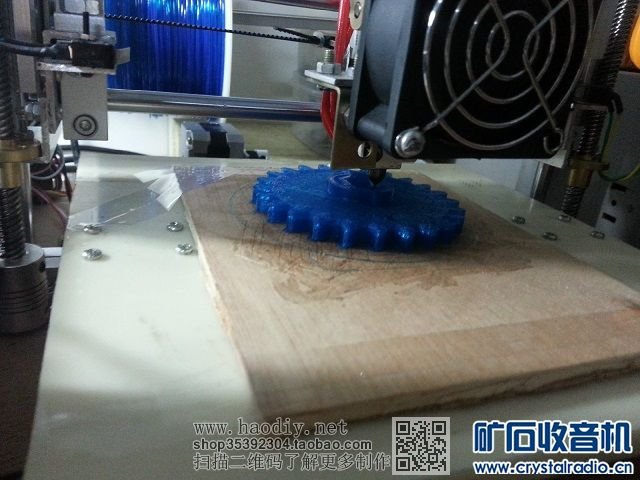

齿轮打印中。

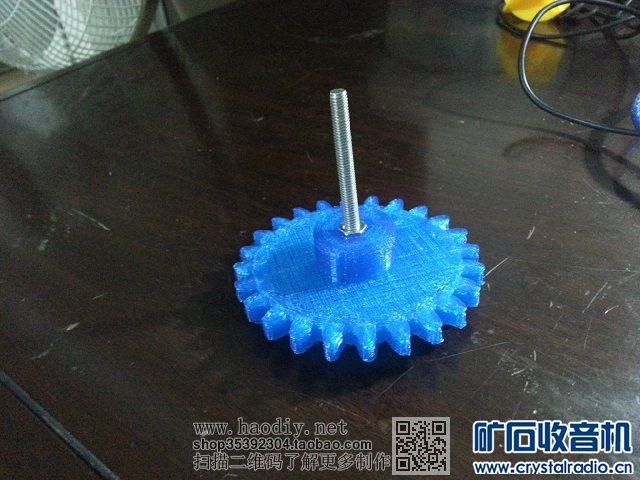

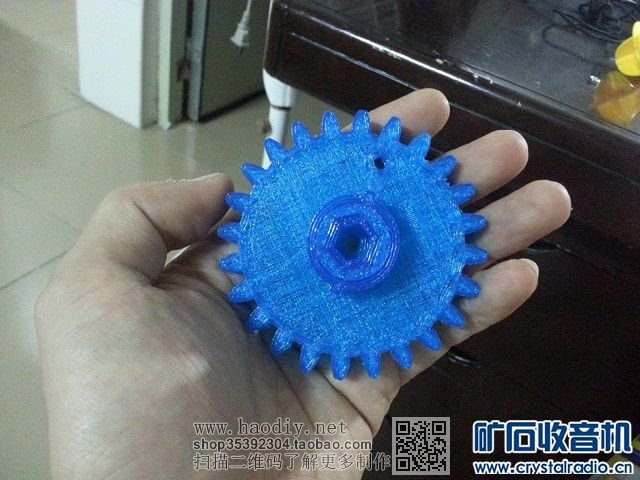

打印好的齿轮，轮廓精度还可以。
【参赛】DIY 桌面 3D 打印机

放在桌上，还像那么回事。
【参赛】DIY 桌面 3D 打印机


下载附件

2014-10-22 21:06 上传

调整了打印层高为 0.2 mm，打印出来更精美。
【参赛】DIY 桌面 3D 打印机

到此，我 DIY 的这个桌面 3D 打印机完成了。
