TDA7294V双通道自用功放(3)
时间:2013-02-23 10:28 来源:www.ndiy.cn 作者:lei273c 点击:次

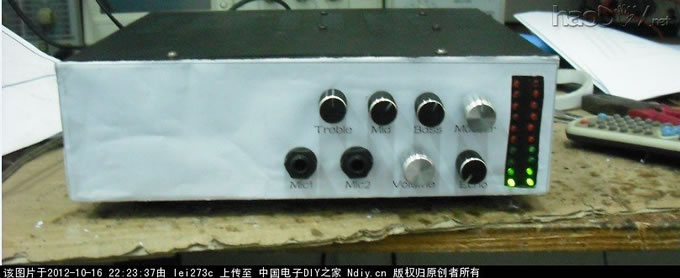

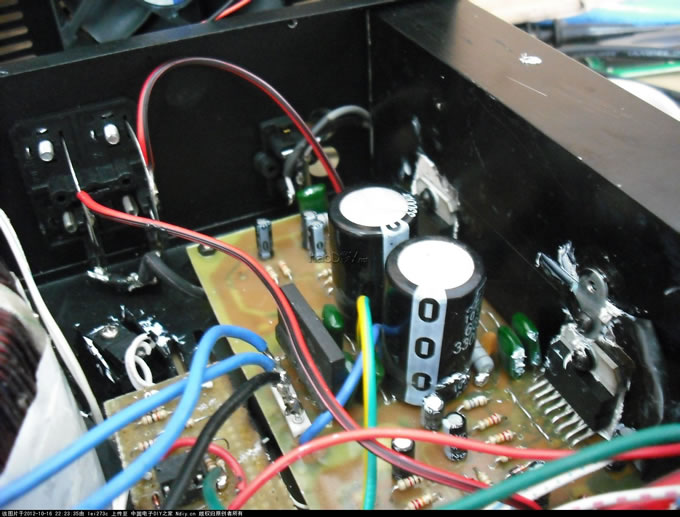

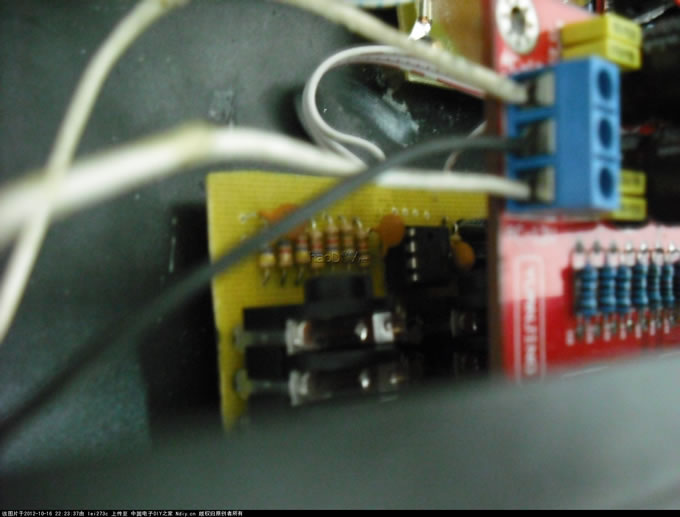

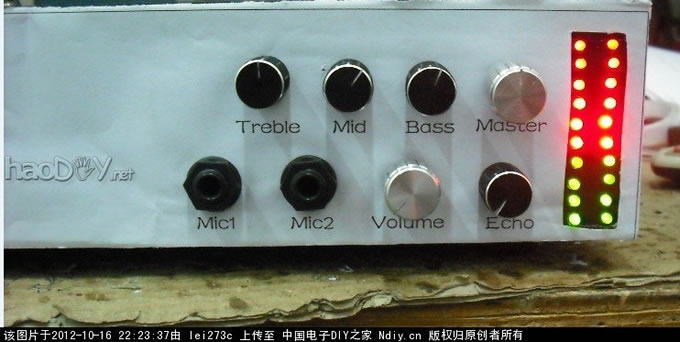

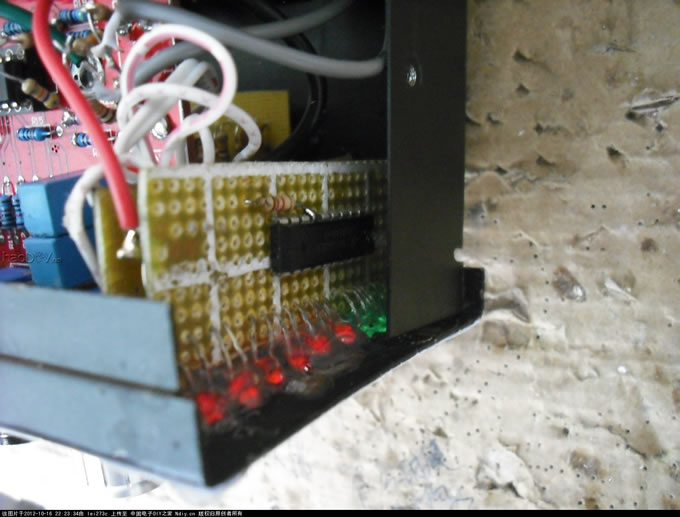

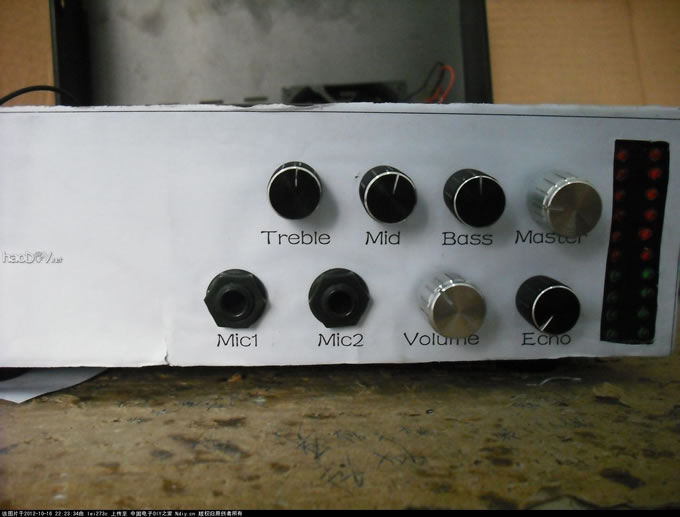

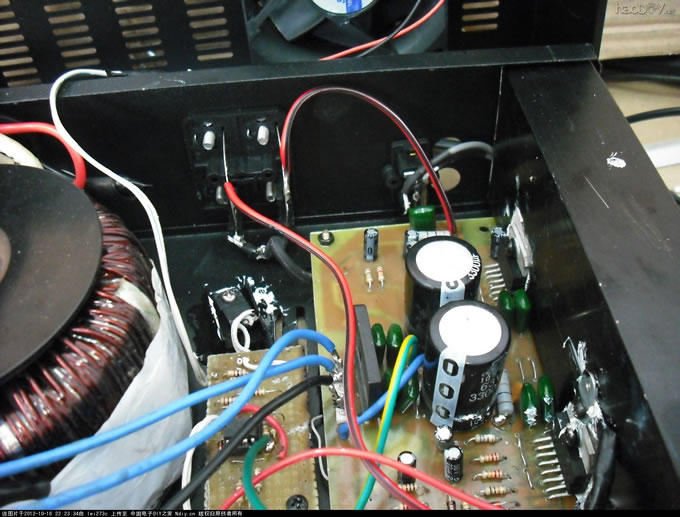

  下图为电平指示部分，当时腐蚀的板的时候少腐蚀了一块，另一块就用洞洞板插了一下，铁板孔打偏了，没办法弄正了，手工打的  下图为MIC和ECHO电路部分，  下面开始上组装全景图 由于各电位器各接口的功能不好表示，就用白纸打印了一下功能贴了上去，本来计划印刷上去的，但是现在条件有限。等日后有机会了再印上去。机壳左边的方孔我有其他用处，开这个孔最痛苦了  下面上所有的图片了    |
