TDA7294V双通道自用功放(2)
时间:2013-02-23 10:28 来源:www.ndiy.cn 作者:lei273c 点击:次

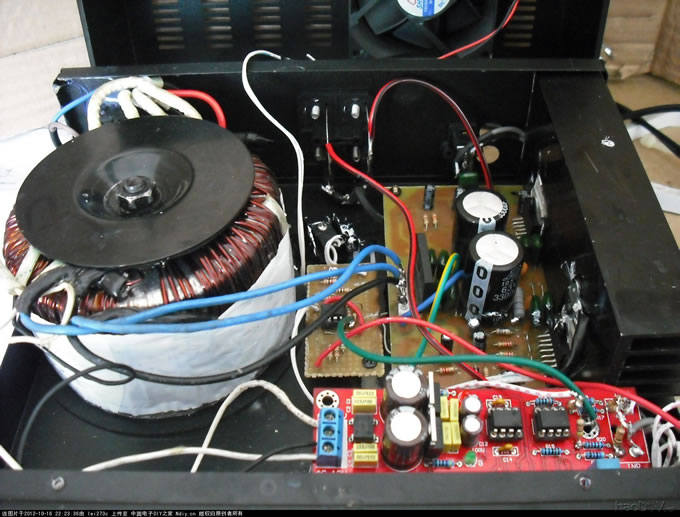

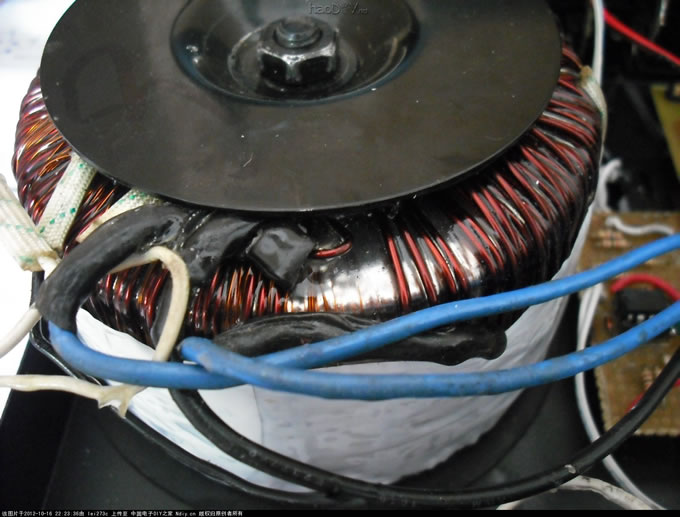

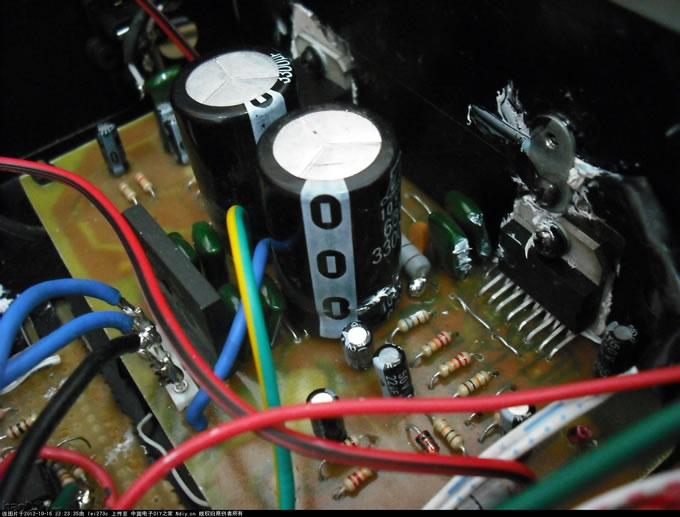

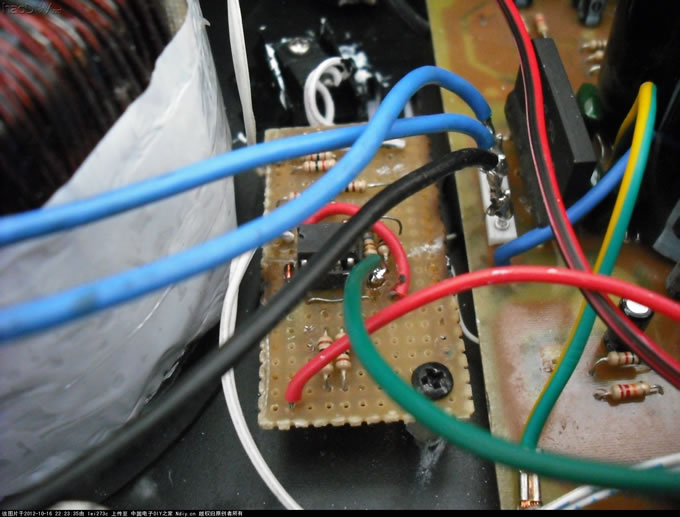

 在一切都准备好了以后，我惊愕了，当时在想，是机壳空间自己变小了，还是我在设计的时候没有考虑周全。当然是后者的原因了。  组装的过程中由于空间的问题，就去掉了待机功能和喇叭保护功能（等日后有空再想办法画个再小点的板子找个合理的空间再加上）。注：高中低音线路板是以前一朋友送的，这次也不浪费用上 下面不多说了，上组装后的图片：先来个组装后的全图   再来一张变压器的图，这个变压器当时没有合适的，手上有一个48V交流的，我就把次级拆下来然后再一点一点的绕上，从变压器上大家应该可以看的出铜线不够长，有接过的迹像。没办法。无奈啊。绕好后没有树脂，就用普通的胶水浇了一下，主要因为我当时绕的时候线不够紧，想通过这这种方法来弥补我的过失   上一个温度检测电路部分，请注意中间的小板，运放用的是LM358做的一个比较器  下图为功放的后级俯视图，TDA7294原先是想用可乐的那个第一版本的，我没有调出来。就自己画了一个。  (责任编辑：admin) |
