TDA7294V双通道自用功放
时间:2013-02-23 10:28 来源:www.ndiy.cn 作者:lei273c 点击:次

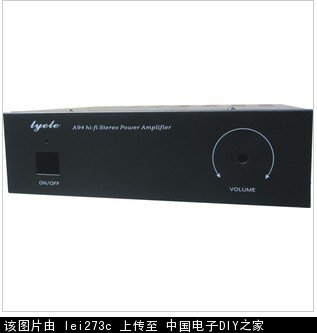

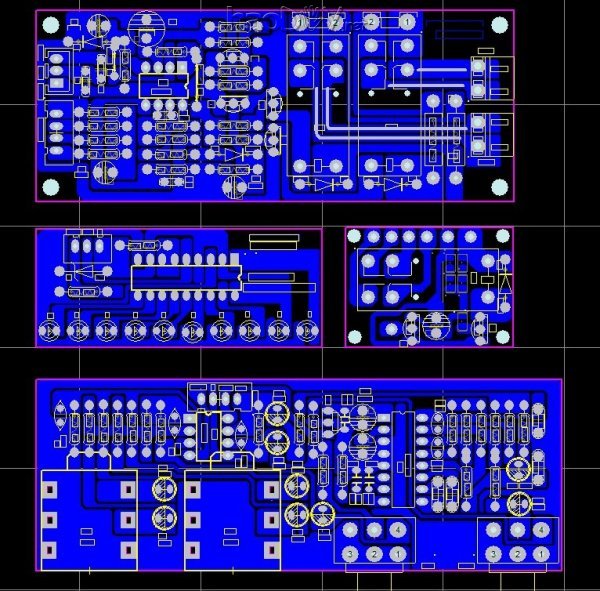

| 第一次这么正式的DIY一个功放，以前都是找2030A 2822等IC直接搭出来玩一下就算了的。其实我一直就想做一个功放自己用。我的要求也不高，够自己用就可以了。借此机会，借此动力，一月前开始了我的真真正正的TDA7294V双通道DIY作业。 做好后，整体的效果我很满意。高中低音我都比较喜欢。肥而不腻。都是个人感觉，请勿拍我  以下为新增附件，附件内容为信号检测电路、电平指示电路、喇叭保护电路、MIC的PCB原件。请用protel99se或者AD打开.PCB为原图纸，TDA7294V后级图纸不记得放在哪里了。等找到后再上传。自已画的图纸，设计有不妥的地方还请多包涵  以下DIY中，所使用的电路原理图，论坛里都有的。TDA7294V功放电路和音量指示电路，完全按IC手册上电路做的。 温度检测控制电路和输入信号检测电路，请查看我以前发的贴子。以前发的贴子中有详细的说明。 首先就是开始找机壳了，淘宝逛来逛去最终选中了一款机壳上图  然后就是想自己应该做什么功能了，初步我定为： 1，Audio输入，两组MIC输入 + ECHO延时混响，双通道输出 2，定温检测散热系统 3,考虑到TDA7294V在不工作的时候也会微量的发热，所以也做了一个输入信号检测电路自动断开电源的节能电路。 4，喇叭保护电路，计划用比较简单的那种，几个三极管一个继电器搞定的。 5，电平指示 画相关电路板，用三氯化铁腐蚀，打孔、插件、焊接、调试 确了定以上功能以后，就可以开始打磨机壳了，打磨的过程就不上图了，当时在打磨的过程 当中忘记拍照片了。不过在后面的照片中也可以看得出我打磨的艰辛。 (责任编辑：admin) |
