胆石结合6N11电子管+TDA7294功放
时间:2017-05-12 08:28 来源:www.crystalradio.cn 作者:水晶之恋 点击:次

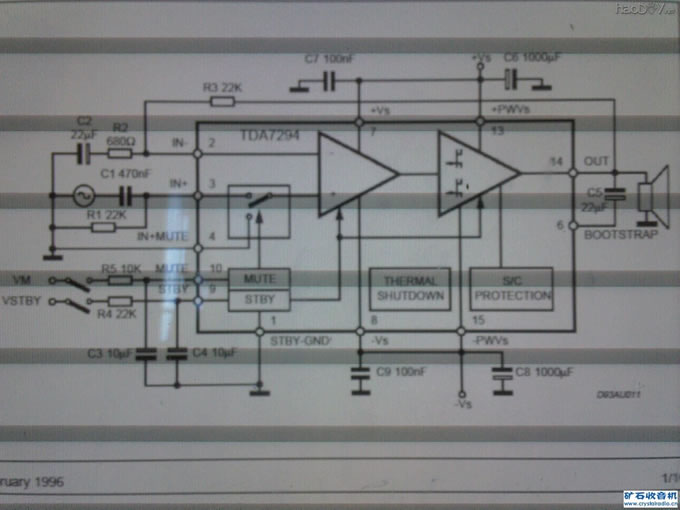

| 真正的前胆后石，电子管作电压放大，晶体管作电流放大兼推动输出，音质另有一番风味。 电子管选用6N11，也可以用6DJ8、ECC88、6922代用。 简单描述： 1）一级srpp电路，用6dj8，工作电流在6-8mA，放大倍数大约为10倍以上; 2）后级用TDA7294 3）电子管高压部分用6Z4+4007作桥式整流，两级RCRC滤波，输出电压为250V左右； 4）本身TDA7294就包含有保护电路，所以取消喇叭保护电路
|
