这个上部份完工了


钻眼固定架在挖一方孔装松香焊锡

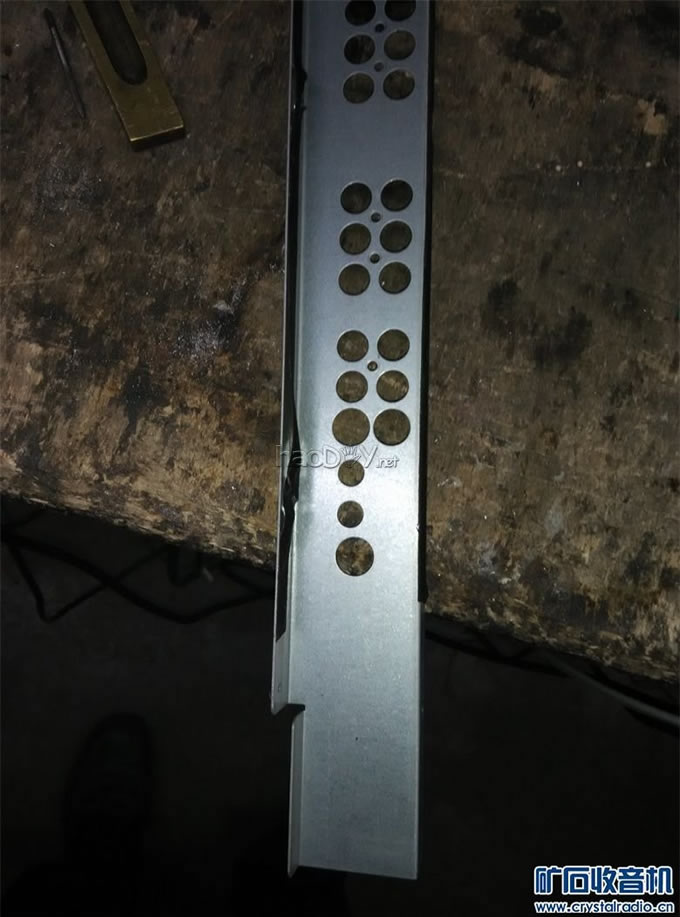

用这个渡辛铁皮作一个盒子

#p#分页标题#e#

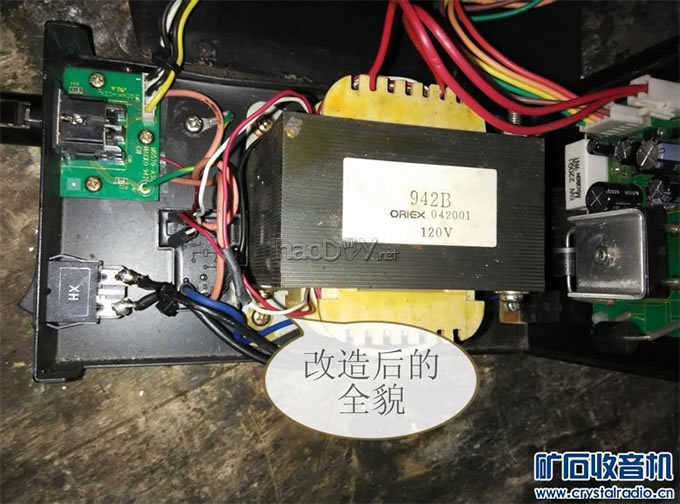

这样就总装了中间那个罗丝是活的

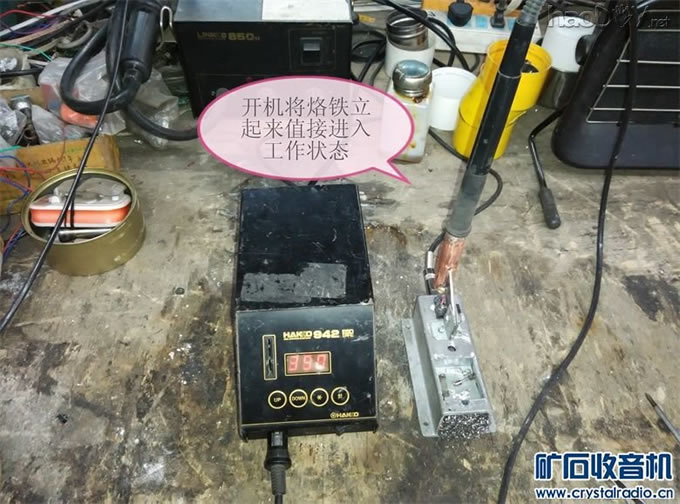

放上烙铁开关通了

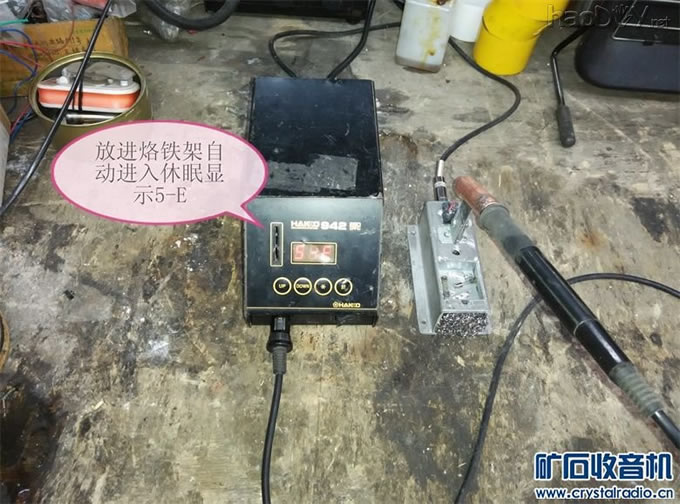

经一天的改造942焊台的休眠功能经数次的实验基本达到目地了。也请改过的师傅提出宝贵的键义。

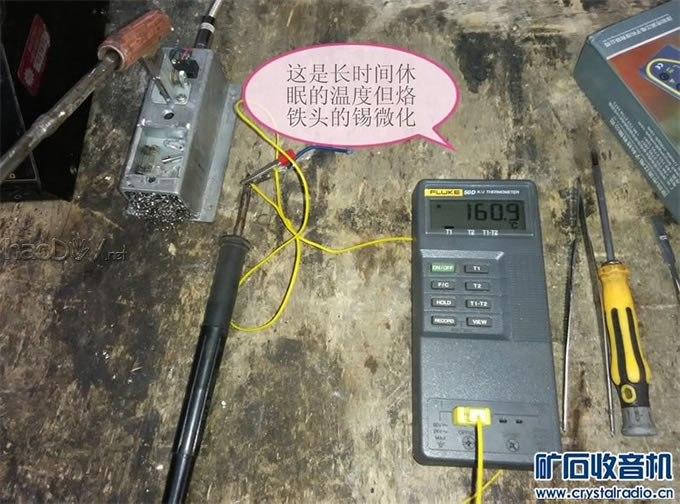

休眠后的温度长时间在160度

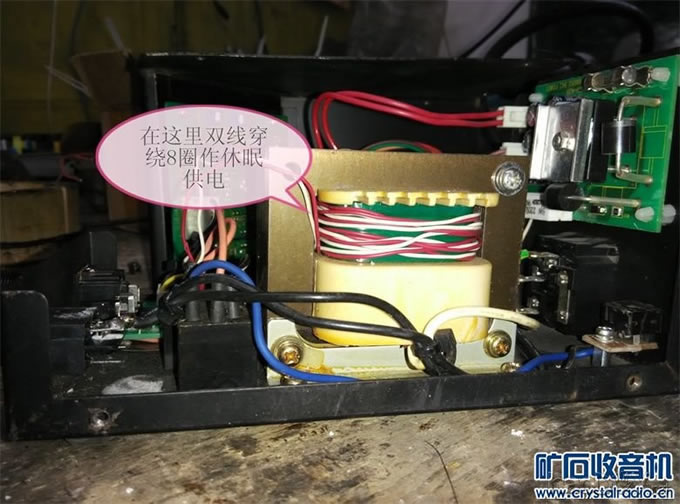

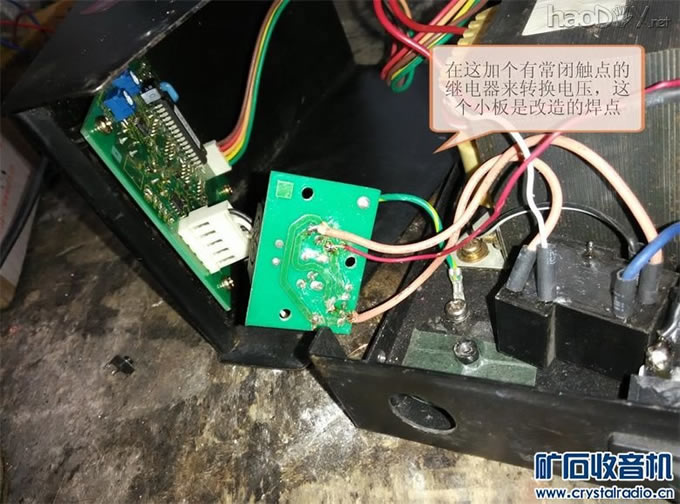

因上次的942焊台休眠功能在休眠时有很的大的功耗，为i减小功耗又改造了一下。具体工作原理是K12头在5—6V是比较好的休眠状态大概在200多度，电流在0.5A就利用这个特点来改造一下。具体的就是在原变压器的次级里有很大的空间用值径大于0.5豪米的漆包线或电线穿绕。因穿绕很麻烦我就双线并绕这样就少穿一半。然后在头尾相连电压就提高 了。在找一有常闭触点的继电器5V的或24V的都可以因焊台有这两组电源。正产使用时烙铁立起微动开关断开，继电器线圈不得电常闭触点通焊台正常的工作。需要休眠状态放下烙铁微动开关接通继电器吸合常开触点接通就把穿绕的6V接到烙铁回路了使烙铁有保温的功能了。这样它的耗就小了也就3W左右也达到休眠的作用。因时间短有些问题考虑的不周全在做工工艺都不是很细请大家原谅。不妥之处多提意见由其是942焊台没能在软件方面下功夫是一大遗憾（因上学正是文革然后下乡没学过外语）谢谢。
