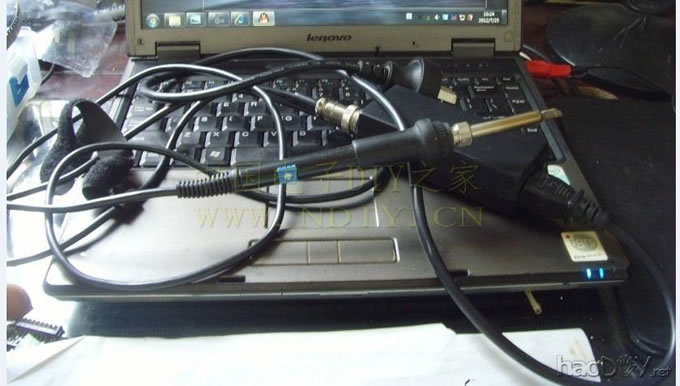

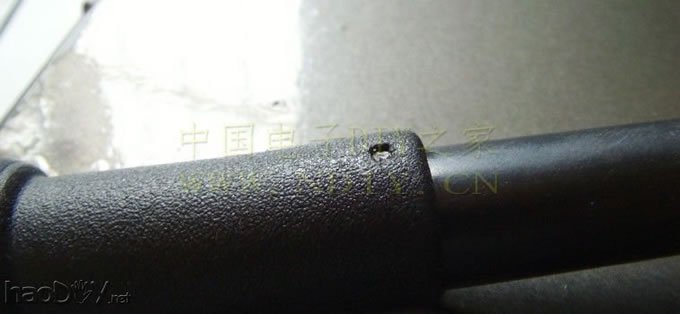

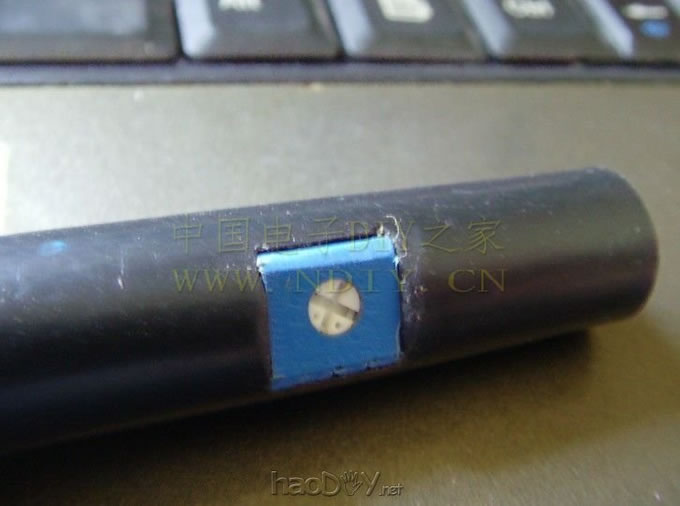

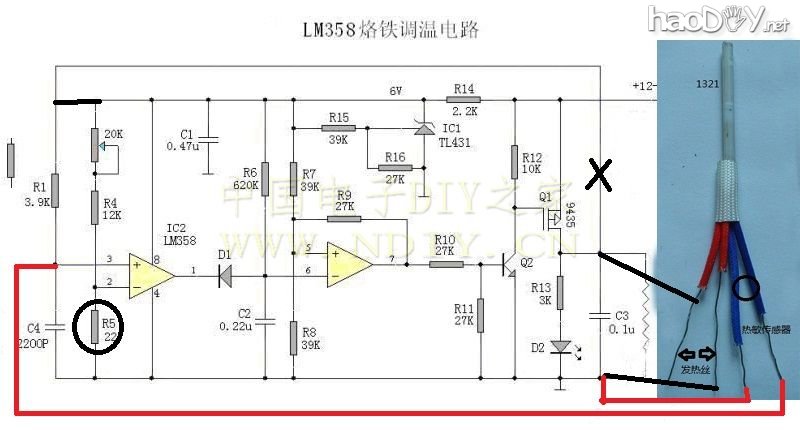

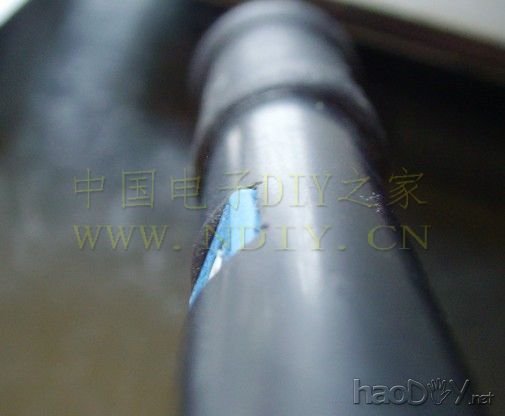

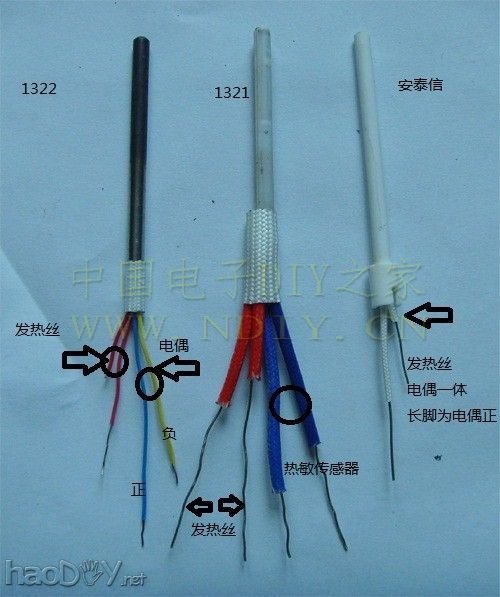

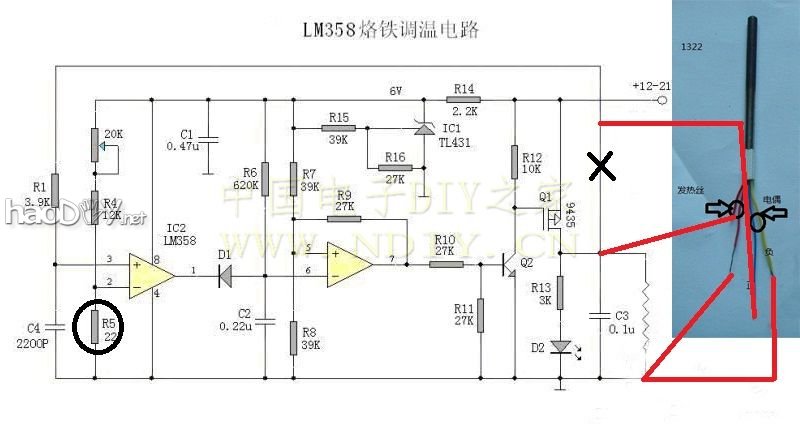

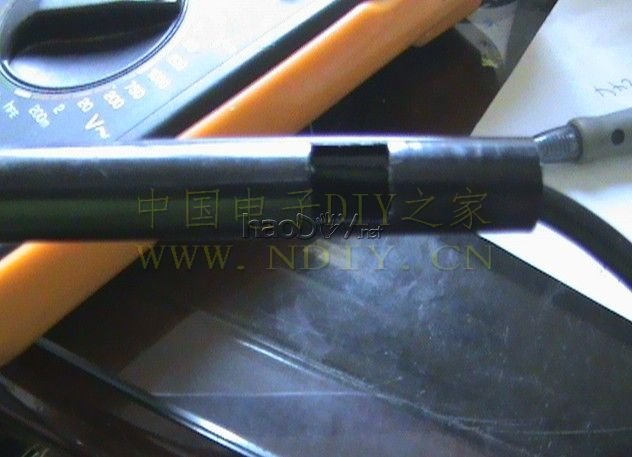

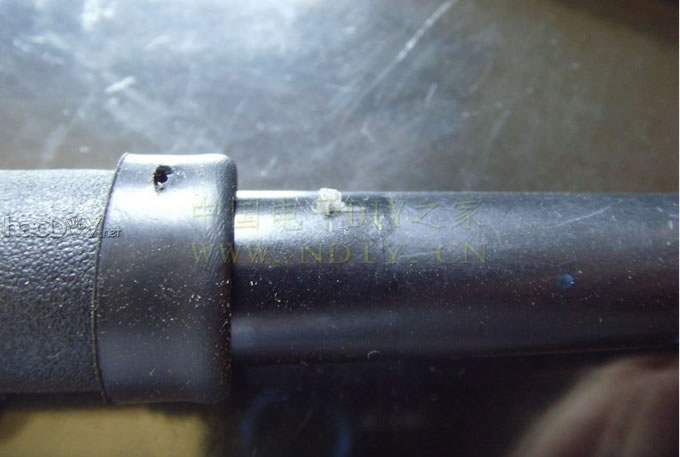

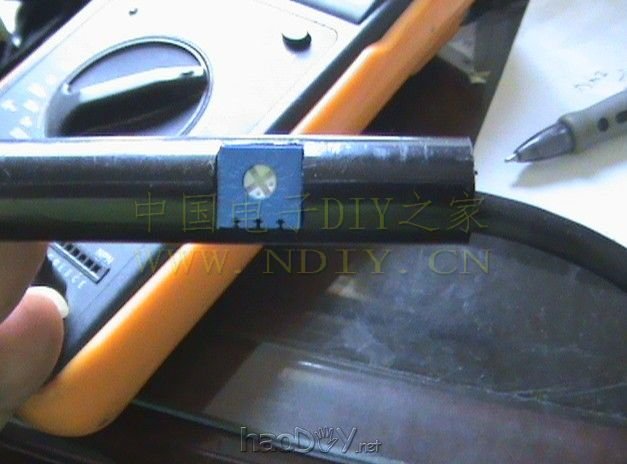

看大家玩白光都疯了，自己感觉小日本留下来的垃圾，我干嘛呀去捡来当宝贝呀，我支持国产的。全新的感觉也好点，把恒温控制电路放到手柄内部，只要外接12v-24v的电源就能正常工作使用了，在没有市电的地方用电瓶或者其他供电设备就能进行焊接作业。在网上查了一些资料，用下面的这个图进行改进。 把原手柄接线板取下来  根据图纸做好的控制板PCB，外型和原接线板一样，便于固定和安装   焊接好所有元件，为了缩小体积能顺利装进手柄内部，全部采用贴片  我用的是安泰信的两线烙铁芯，对温度监测电路做了适当调整，这个芯子在电偶电压在6mv左右刚好能化锡，在17mv温度达到最高450度，这个数值是我测的，可能不是很准确，所以把R5改成两个22欧电阻并联，上端电路不变，这样对原电路作最小的改动，最高温度能满足要求，但这样最低温度就有点低，电位器调到最低点电偶输出大概3mv，这个时候温度在140度左右，但能兼顾到焊接需要的温度范围，就没继续改动了。 焊接好的板子夹到手柄线固定铁片上的效果  把后面铁的部分用胶布裹一下，这个地方也是温度调节钮的安装地方，以防短路。 下面低手柄进行改造，我采用的方法比较简单，在尾端留够防弯折的导管插入手柄的距离再开一个和可调一样大小的孔#p#分页标题#e#  这个孔下面就是刚才贴片包裹绝缘胶布的地方，把可调放进去试试，  对可调边缘突出的棱角打磨   这个可调选和手柄颜色一样的黑色就比较好了，我只找到这个颜色的，凑合吧。 再就是安装工作指示灯，外壳是黑色的，发光二机管光线透不出来，用普通的发光管体积比较大，为了以后维修方便容易抽出电路板，在板子上安装了一个贴片的发光管，并在手柄的对应位置开一个孔，找一个废光盘切了一块弄成一个小的圆柱体插到这个孔里，注意在手柄内壁不能超出，要和内壁平齐，防止以后拉电路板的时候挂着了，在外面胶套的相应地方也开一个小孔，露出塑料圆柱。这样就不影响里面板子活动了。光线也能通过小塑料柱透到外面了。   还有就是调温电位器不能直接固定在板子上，这也是考虑板子维修时少麻烦，用两根足够长的线连到板子上，这样在板子抽出来的时候不会收到影响。下面这是组装完成的图，经过实际实用，感觉良好  #p#分页标题#e#下面介绍一下市面上常见的恒温烙铁芯和这个电路的配合，恒温烙铁芯常用的有两种，两芯的和四芯的，温度检测也分两种电偶和热敏电阻式，对这个电路进行小小的改动即可完全适应，这个电路是白光的两线芯用，电偶随着烙铁温度的升高输出电压也升高，对这个电压进行取样比较来判断温度的高低，我用的安泰信的芯在电偶输出6MV时刚好能化锡，输出17MV时头子就烧通红了，对不同的烙铁芯这个数值是不一样的，要想这个电路适应常见的烙铁芯就调整 这个图纸中的R5，这个值是可以计算出来的，烙铁芯电偶电压加到运放3脚，当3脚电位高于2脚时停止加热，所以我们需要在可调调到温度最高时的状态，也就是调到短路状态时，运放的2脚电压就是烙铁芯最高温度时的电偶输出电压，知道了这个电压，就能通过电阻的串联分压来算出R5的取值，怎么算大概大家都知道，就不细说了，这是两线的电偶输出的芯的调整，还有四线1322，这个一样的接线如下  把发热线直接接到电源上等到发热芯通红时测出电偶输出电压，再用上面的方法算出R5的取值，就好了。 下面说热敏电阻式的烙铁芯的电路调整，如图，芯的型号是1321，常态热敏电阻阻值在46欧左右，加热到通红阻值大概是160偶  温度检测电阻接到3脚对地，温度升高时电阻阻值变大，运放3脚电压锯升高，这样就把电阻阻值的变化转换成电压的变化了。这里单独给烙铁芯发热线供电，当通红时测运放3脚电压，记住这个电压，再用上面两芯电偶式烙铁芯一样的方法算出R5的值就行了。 我对这三种烙铁芯都做过，调试都能成功  大家记住一点，对不管是电偶式的还是热敏电阻式的，在单独对发热线加热时看见通红的时候就停止，别一直通电，测试好了就立即断开电源，恒温就是对芯子间断加热来实现的，要不芯子在全压下长时间工作很容易烧掉谨记 (责任编辑：admin) |
