第1步材料准备

1x    PIC12F689 或者PIC12F675 (PDIP8)
1x    8脚的IC插座
1x    LM7805 5V稳压器
1x    0.1uF电容，50V (1206 SMD)
1x    10uF电容，16V (1206 SMD)
10x  220R电阻，1/4W (1206 SMD)
9x    220R电阻，1/10W (0603 SMD)
1x   10K电阻，1/10W (0603 SMD)
18x  绿光led  (0805 SMD)
10x  蓝光led (0805 SMD)
1x    白光led (0805 SMD)
1x    按钮 (5mm高)
1x    9V电池线夹
1x    9V电池
1x   15x8cm PCB
1x   12cm 散热风扇(8cm的也可以)

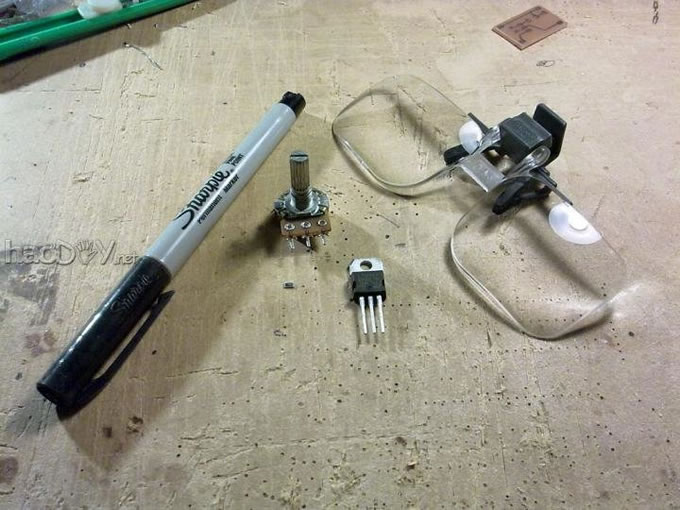

#p#分页标题#e#如果你要加上速度控制器，那么还需要：

1x  LM317
1x  220R电阻(1206 SMD)
1x  5K电位计
1x 12VDC电源或者电池
4 米长的线缆，用于连接直流电。

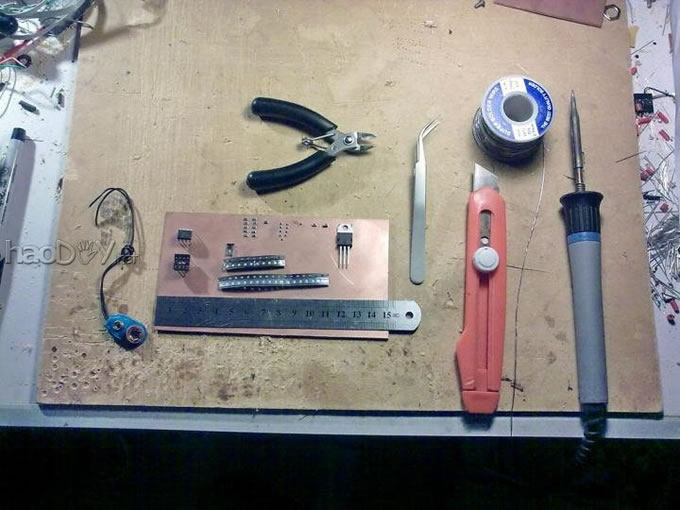

所需工具：

- 电烙铁(15-25W)
- 0,5mm硬心焊锡
- 剪刀
- 尖嘴钳
- 小刀
- 金属直尺
- 双面胶
- 放大镜

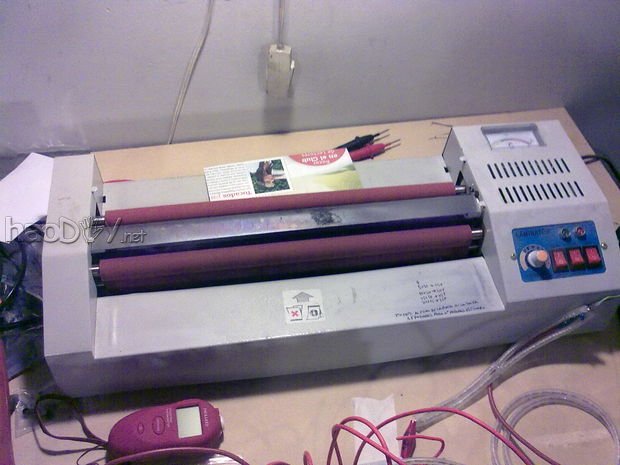

另外你还需要制作PCB板，以及对微控制器进行编程。我用于制作切割PCB板的材料有：

#p#分页标题#e#第2步制作电路板

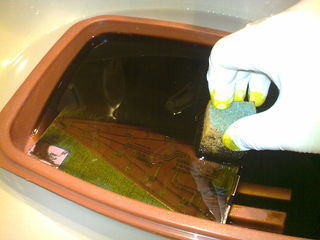

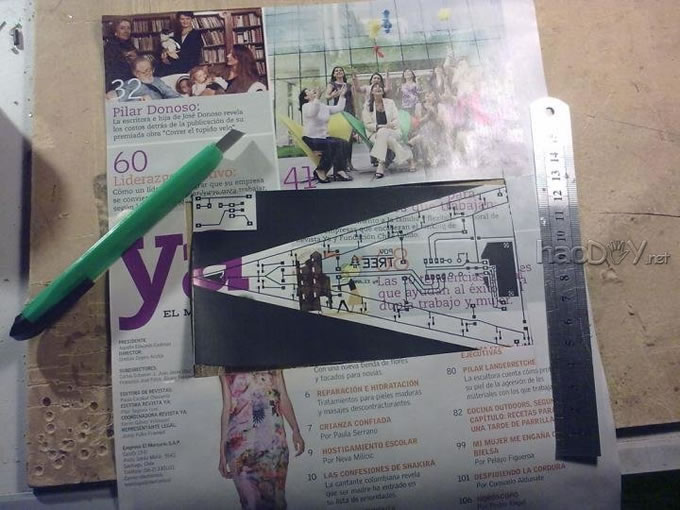

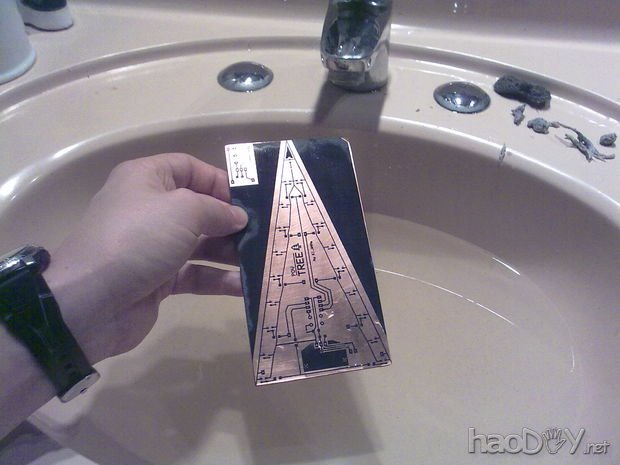

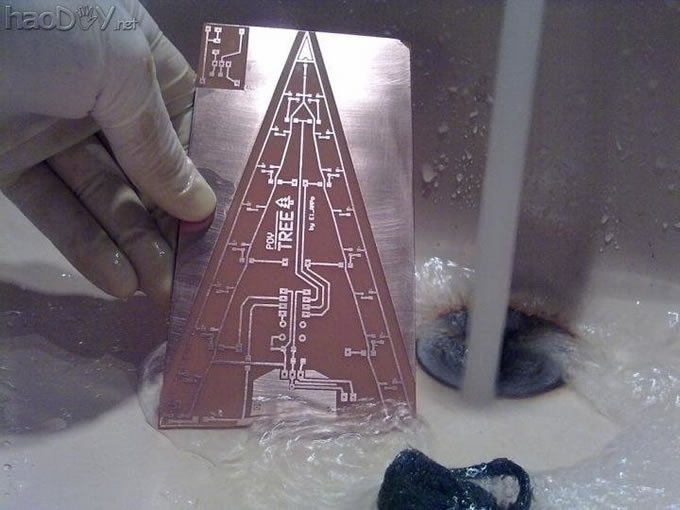

下载附上的PCB文件，打印出来。按照这张图制作出来的PCB尺寸是15x8cm。

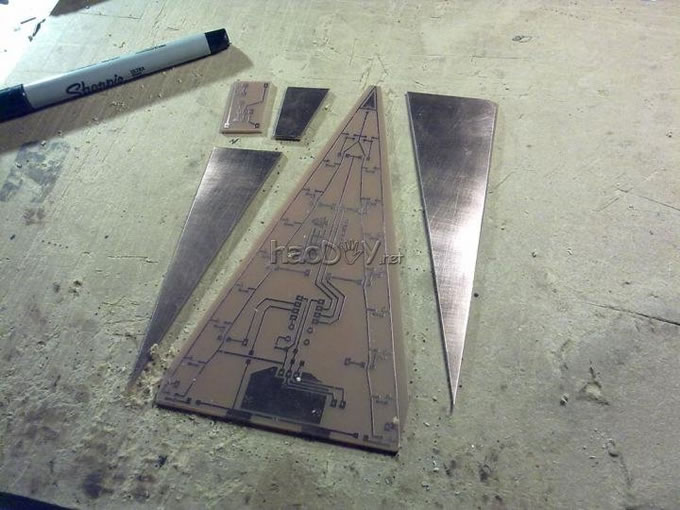

第3步钻孔

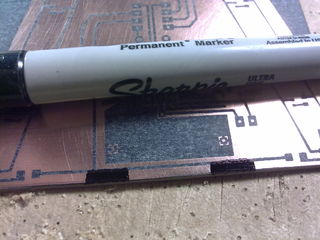

在印刷好的PCB板对应位置钻孔。在按钮等位置钻1mm的孔。

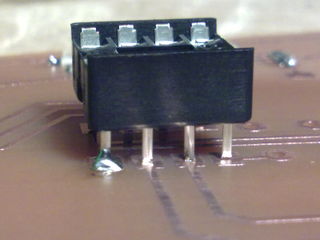

第4步焊接

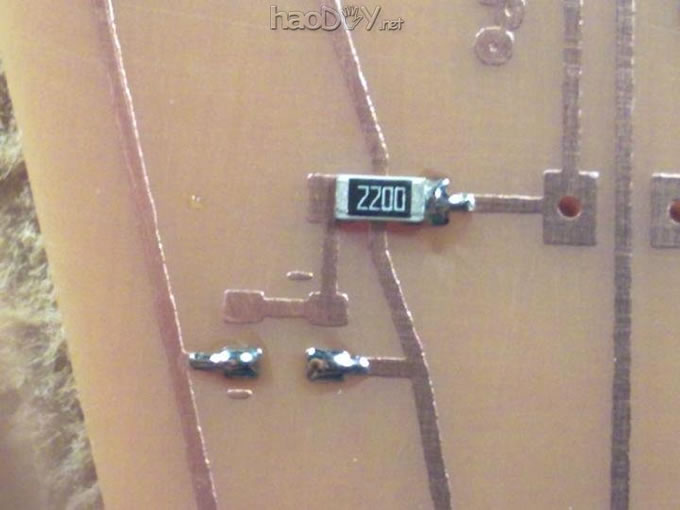

这一步进行SMD焊接。由于SMD元件非常小，所以我通常需要使用放大镜。

SMD焊接的基本步骤是先焊接焊接的基本步骤是先焊接焊盘，然后把元器件放上去，将引脚位置对好再焊接。听起来很简单，但过程中有可能会漏掉焊盘，所以还需注意以下几点：

- 把电路板的顶部转到右边：
- 预焊接所有顶部的焊盘；

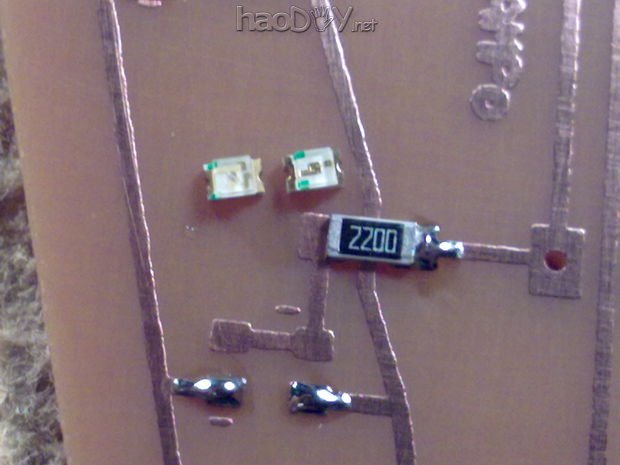

- 在顶部焊盘上放置元器件；
- 把PCB逆时针转90º；
-预焊接所有右边的焊盘；
-在右边焊盘上放置元器件；#p#分页标题#e#
- 再把PCB逆时针转90º ；
- 焊接底部的焊盘；
- 转动PCB 90º，焊接左边的焊盘；

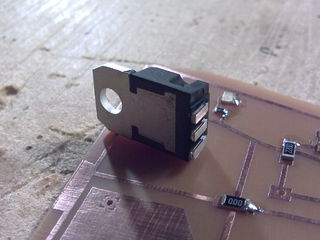

-焊接主元件的第一个引脚，然后把其他元器件对齐；

-把元器件和跳线全部焊接好。

另外需要特别注意LED的极性。

第5步芯片编程

下载hex文件，用下面的语言编入芯片：

使用了2.0 Firmware升级版后，该制作可以由5种旋转模式和一种停止模式（默认）。

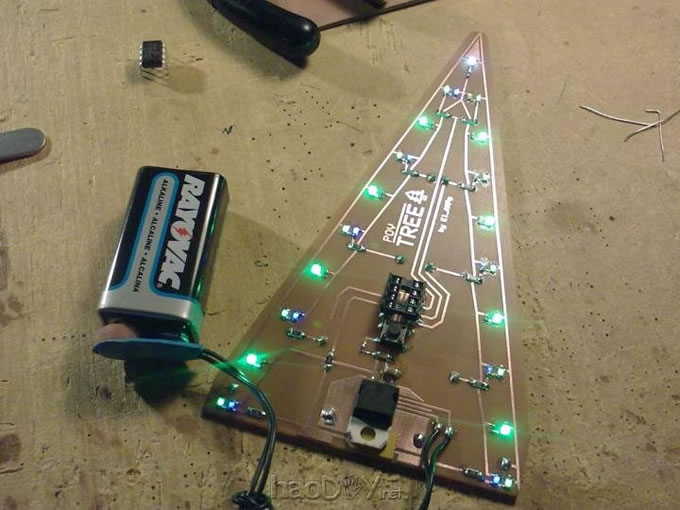

第6步测试电路板

在不加微控制器的情况下，将电路板接上电源。应该可以看到LED点亮。

第7步安装风扇

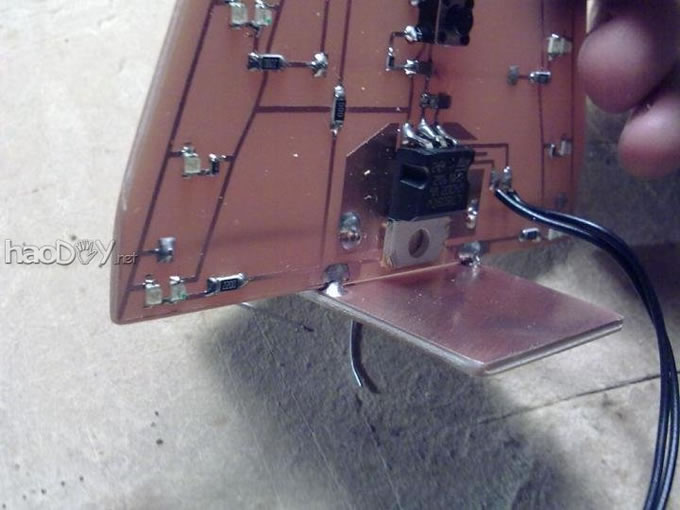

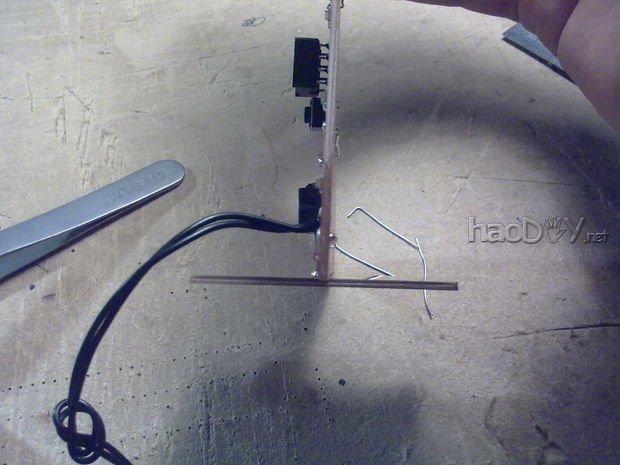

把PCB板焊接到底座上，需要摆在正中央，并且垂直于底座。

然后把电池固定在底座下面，可以使用热粘贴剂、环氧胶或双面胶。

接下来把圣诞树固定到风扇中央。这里需要用尺子和笔找到风扇的中点。

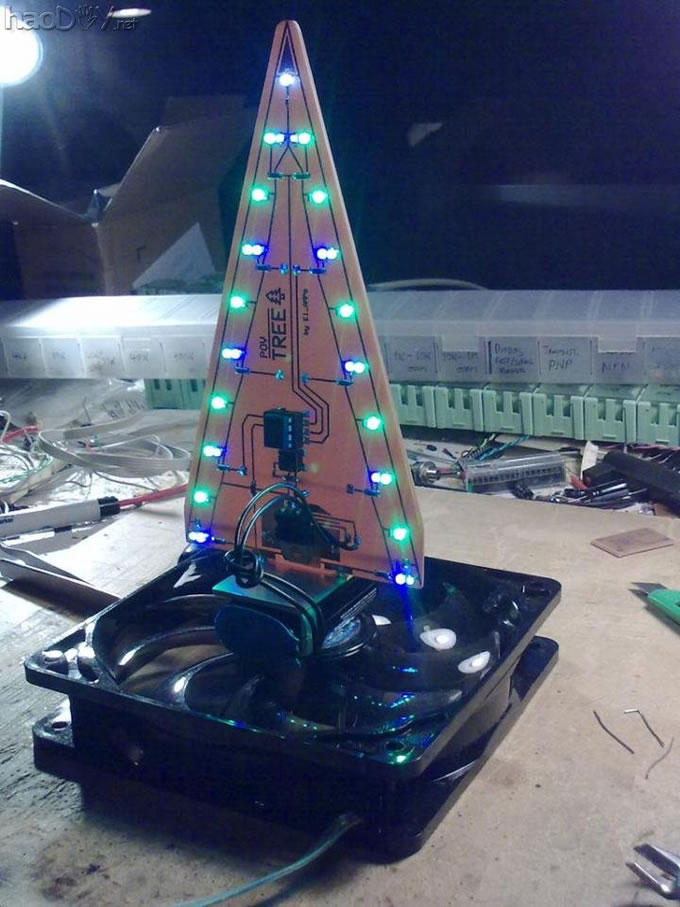

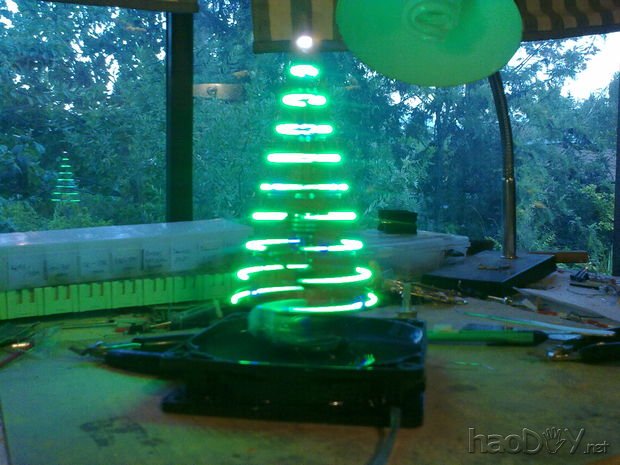

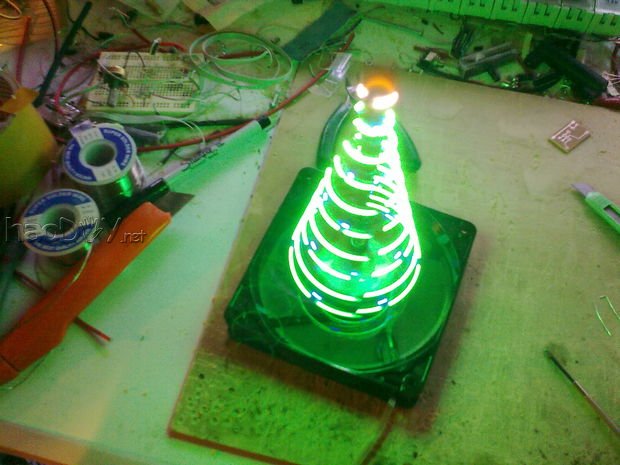

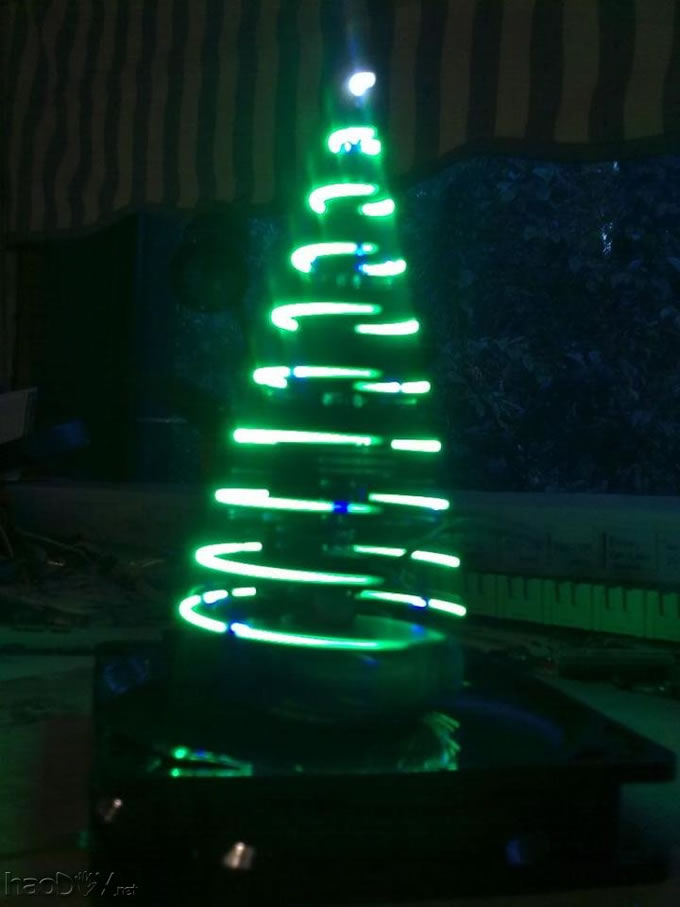

第8步完工

最后把装置接上电源，慢慢的提高风扇的电压。如果听到噪声，则需要停下风扇，检查圣诞树的平衡情况，把圣诞树调整好。

做好的圣诞树可以放在桌上的饰品，也可以当作礼物送给别人。
