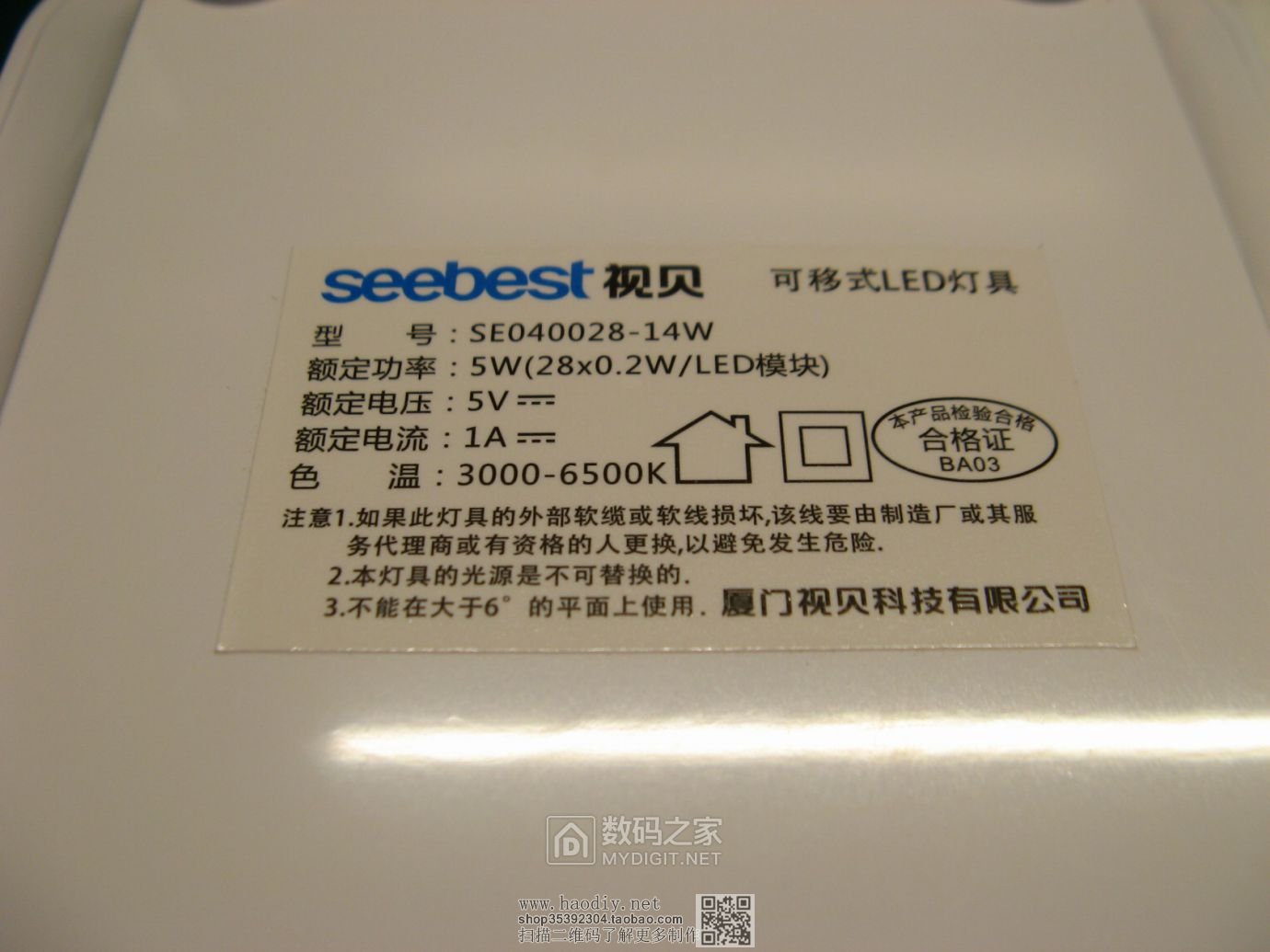

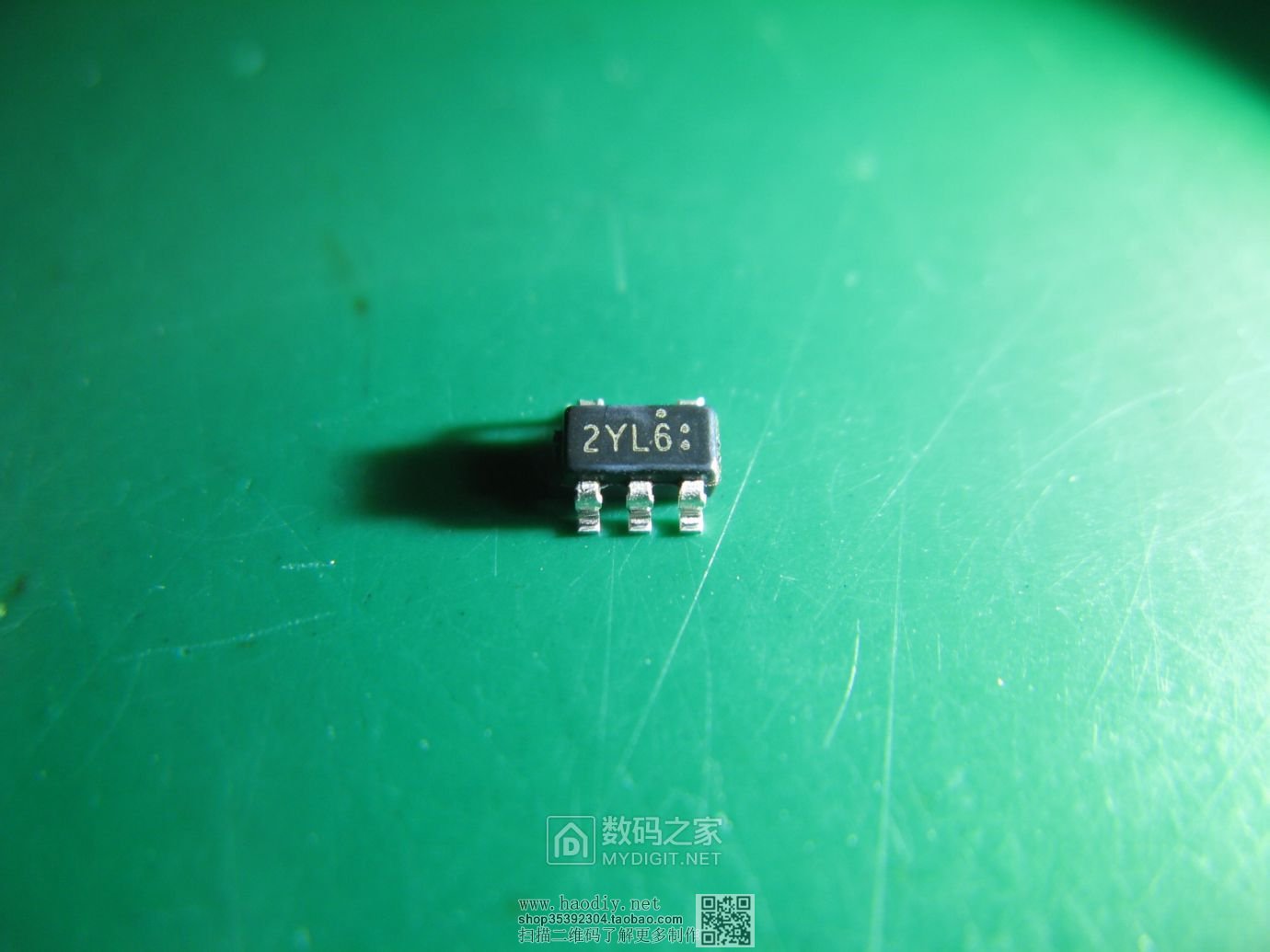

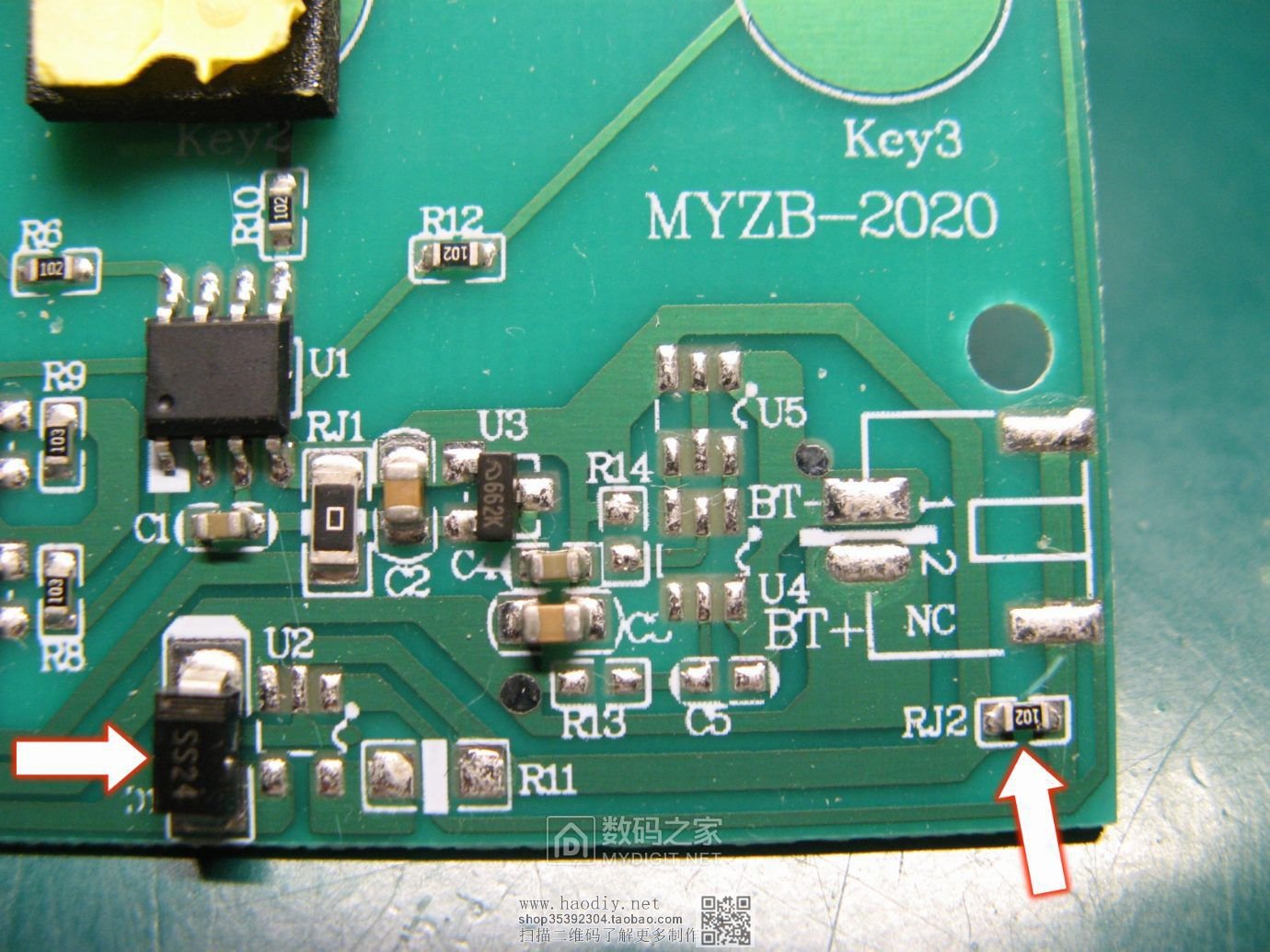

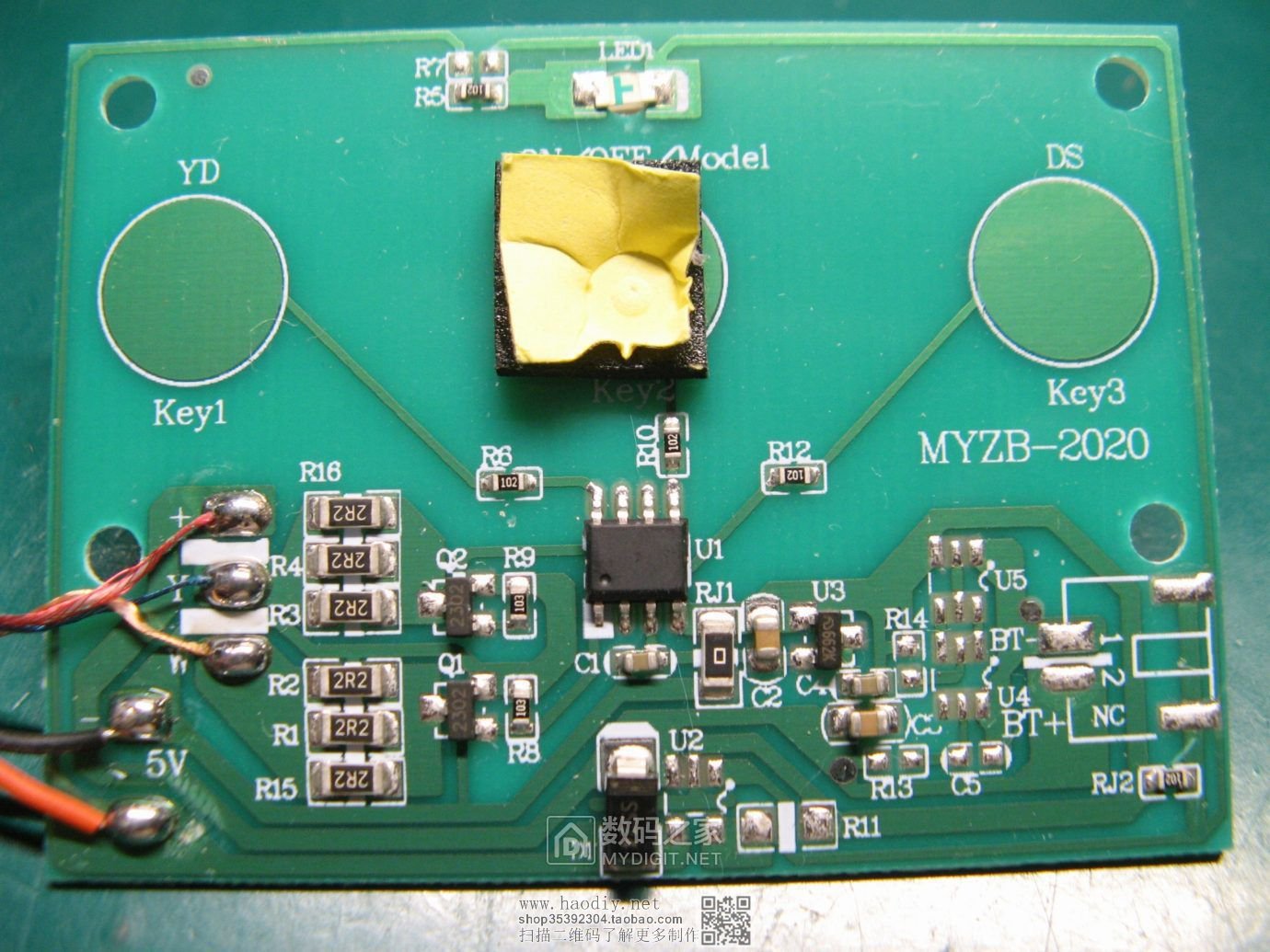

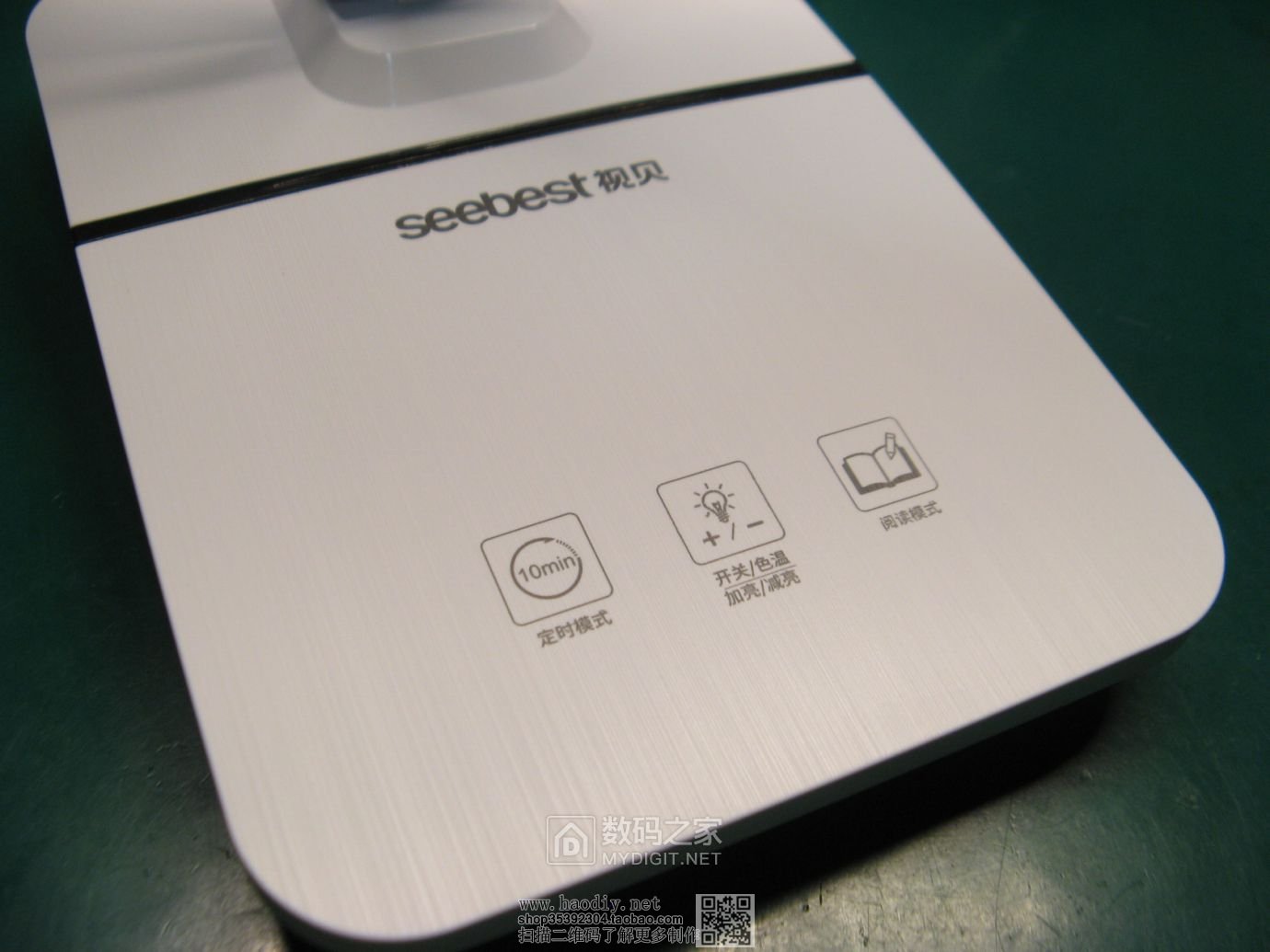

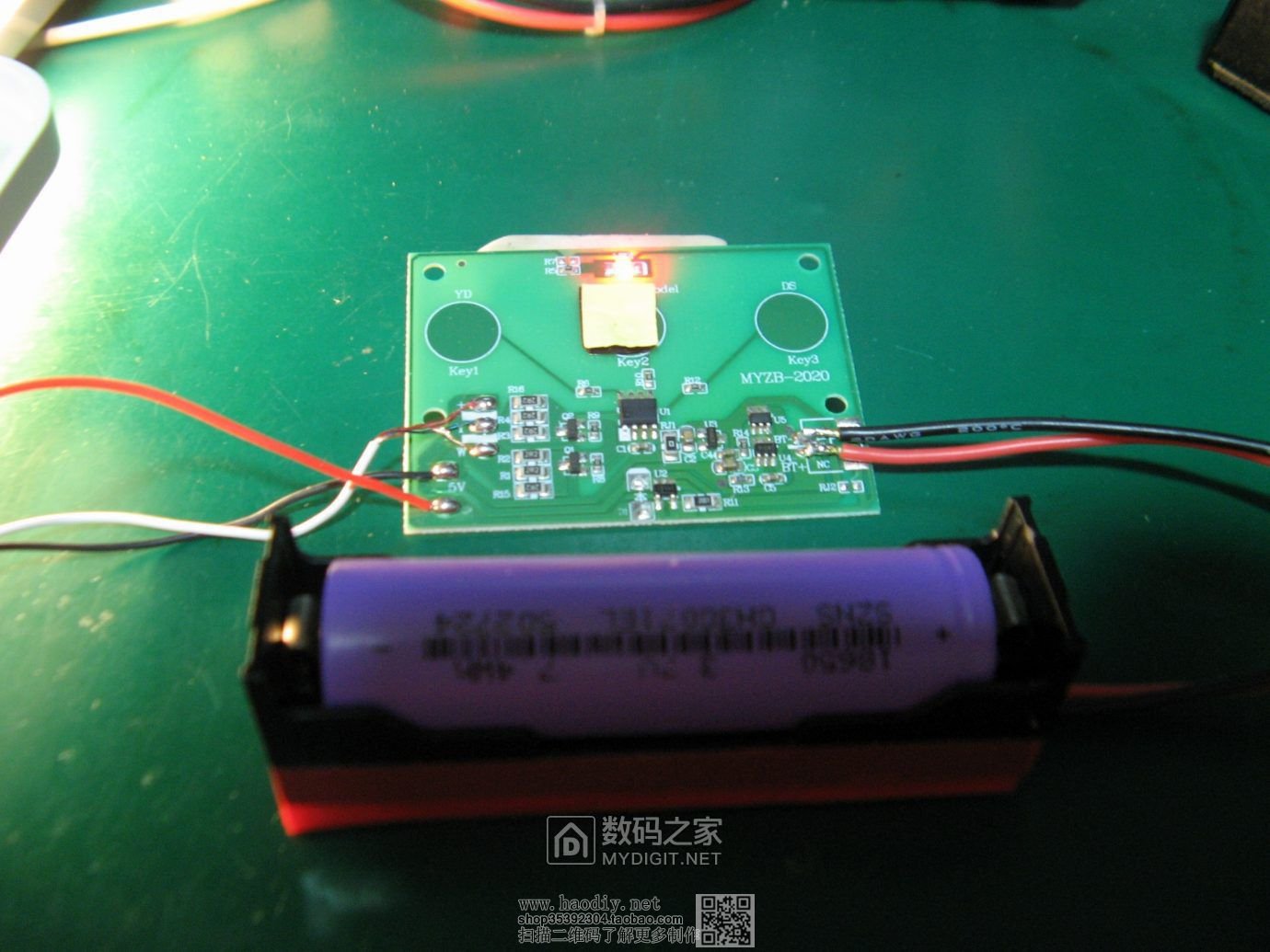

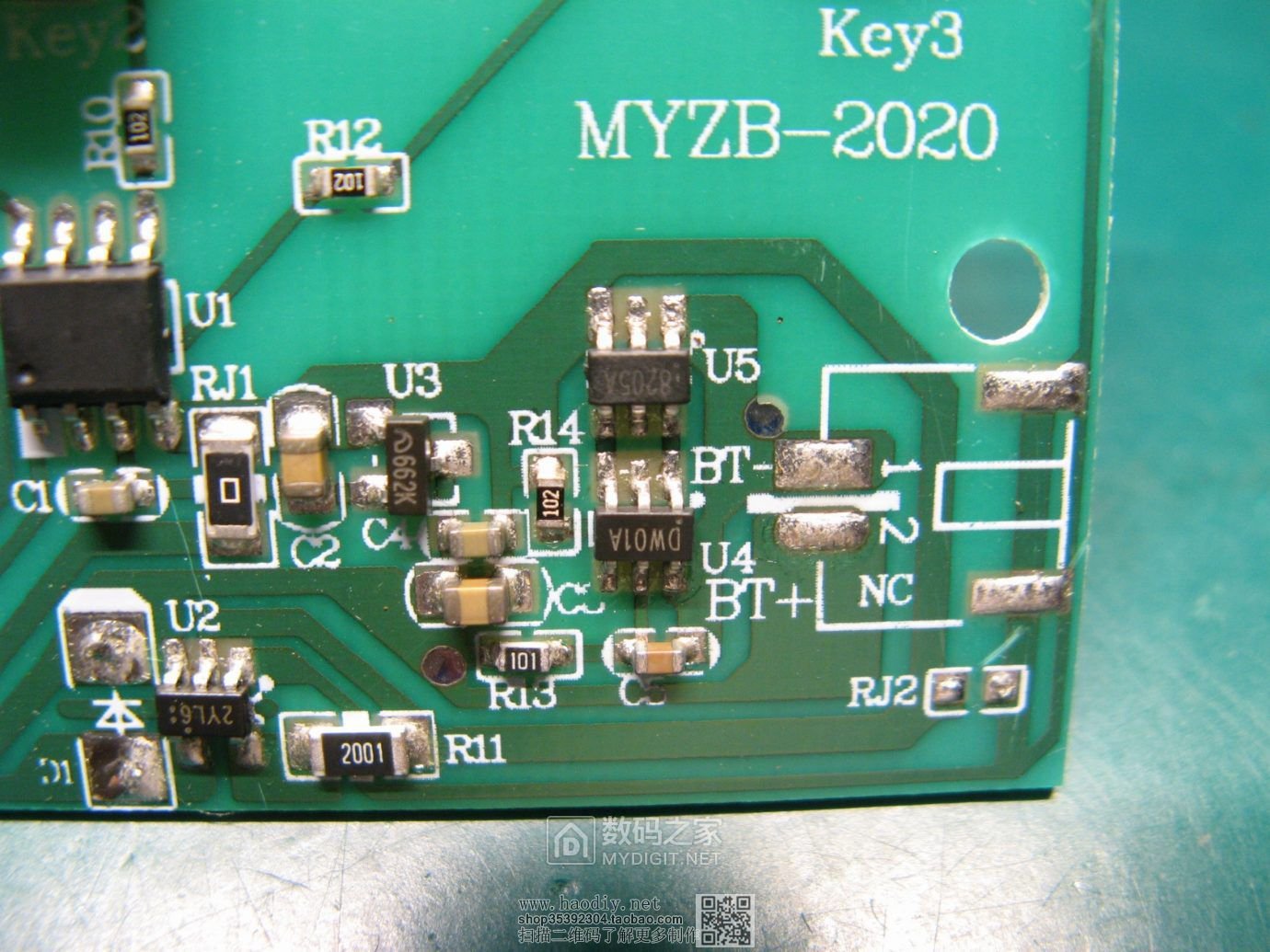

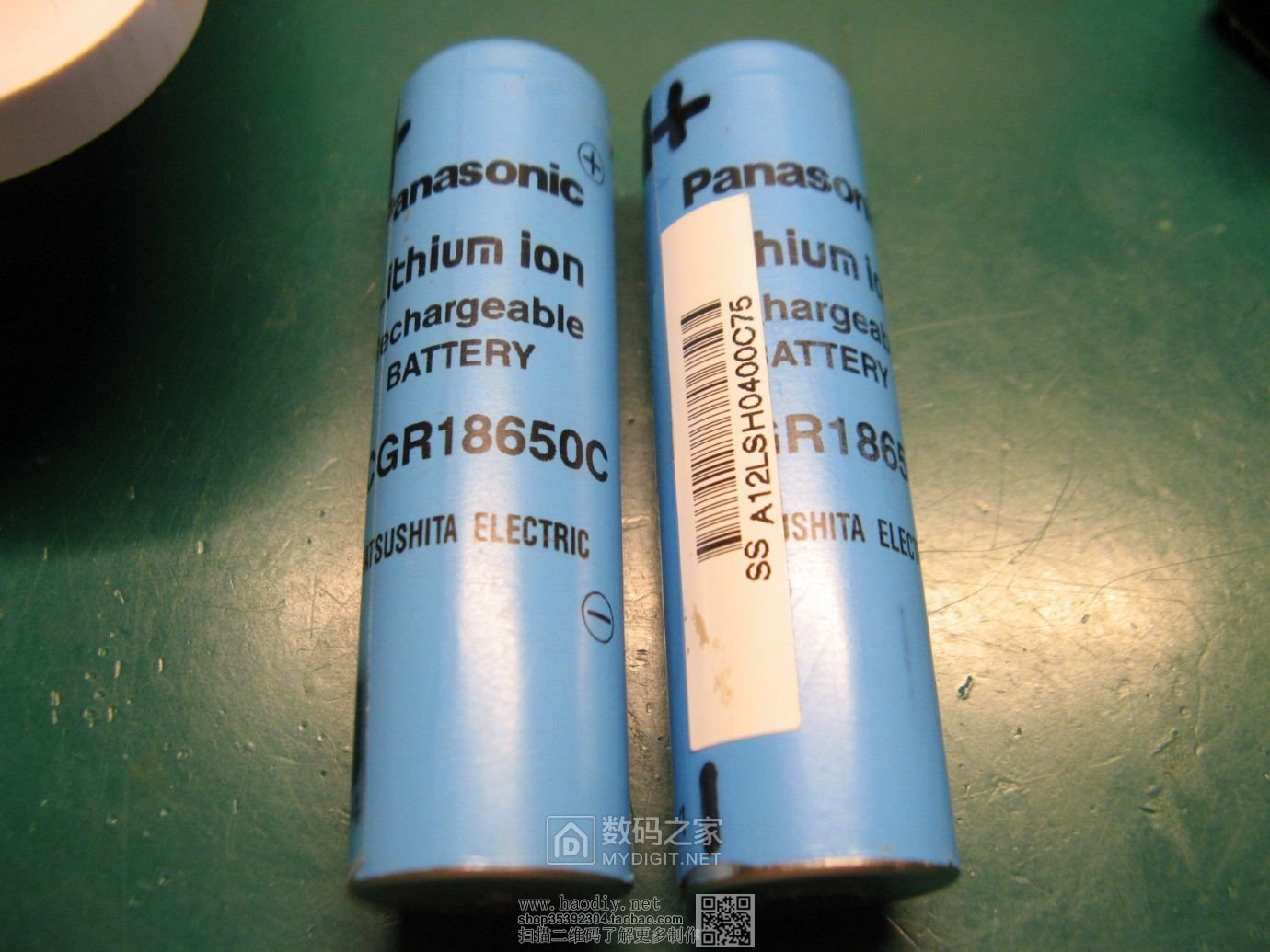

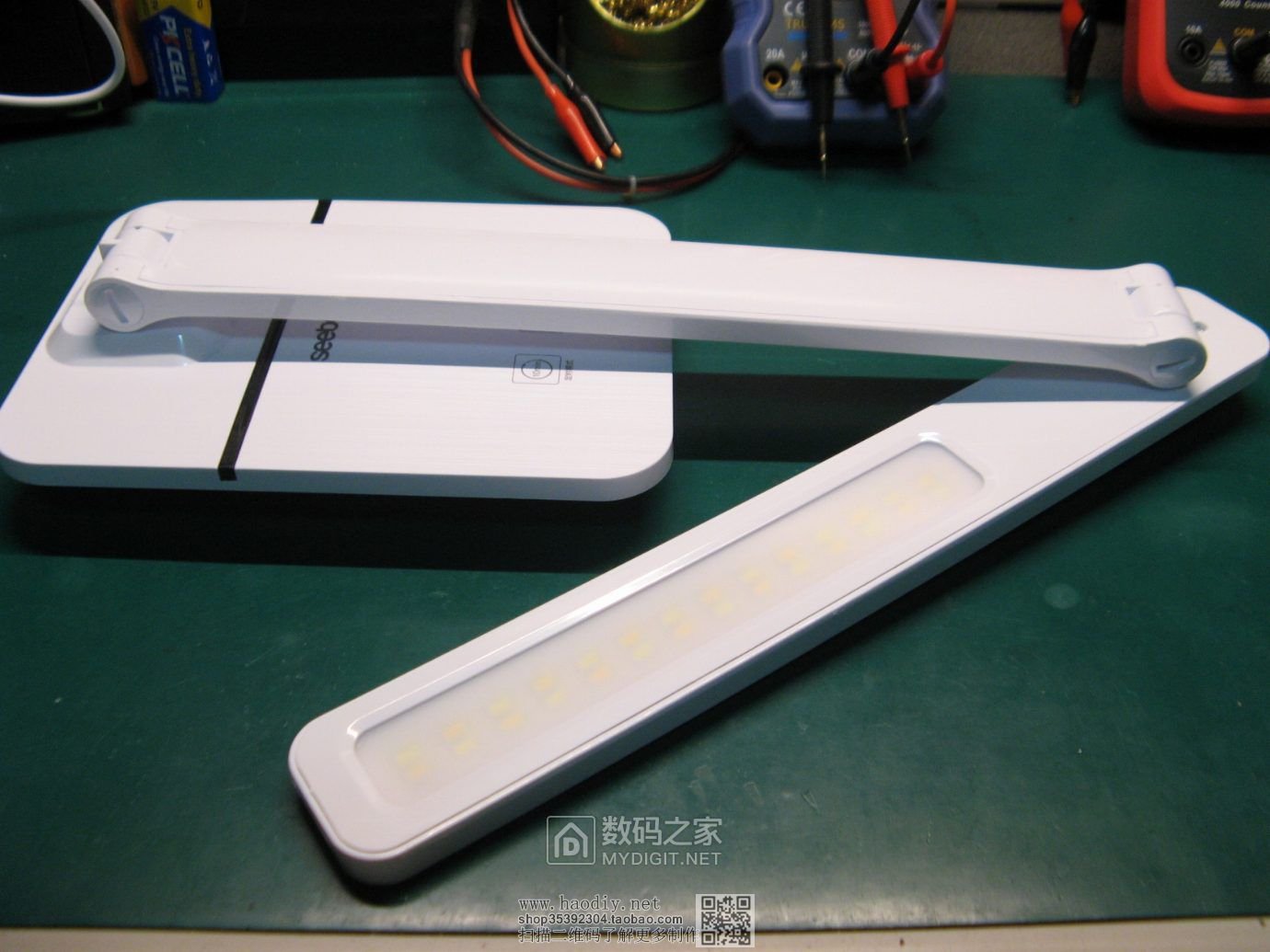

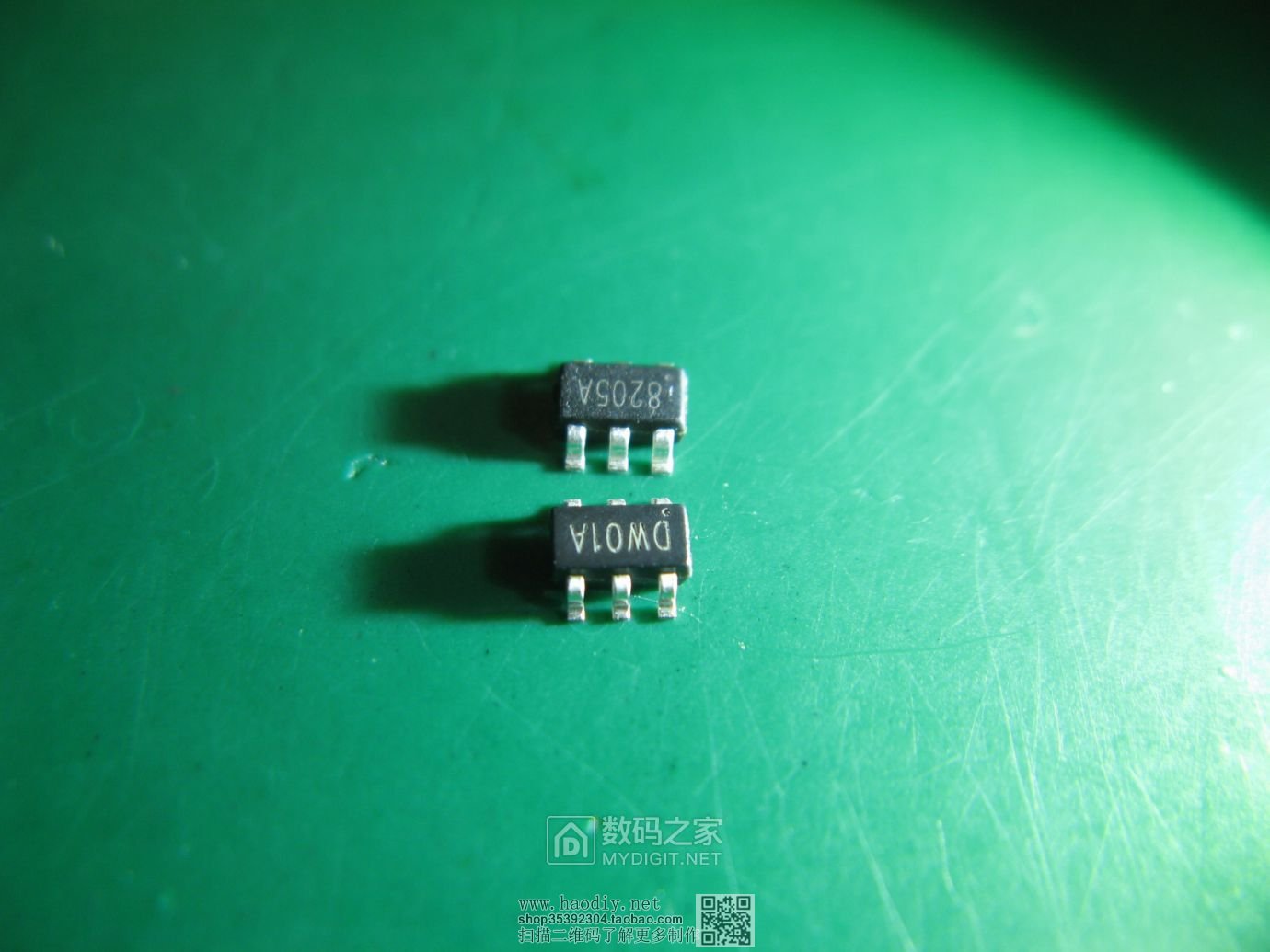

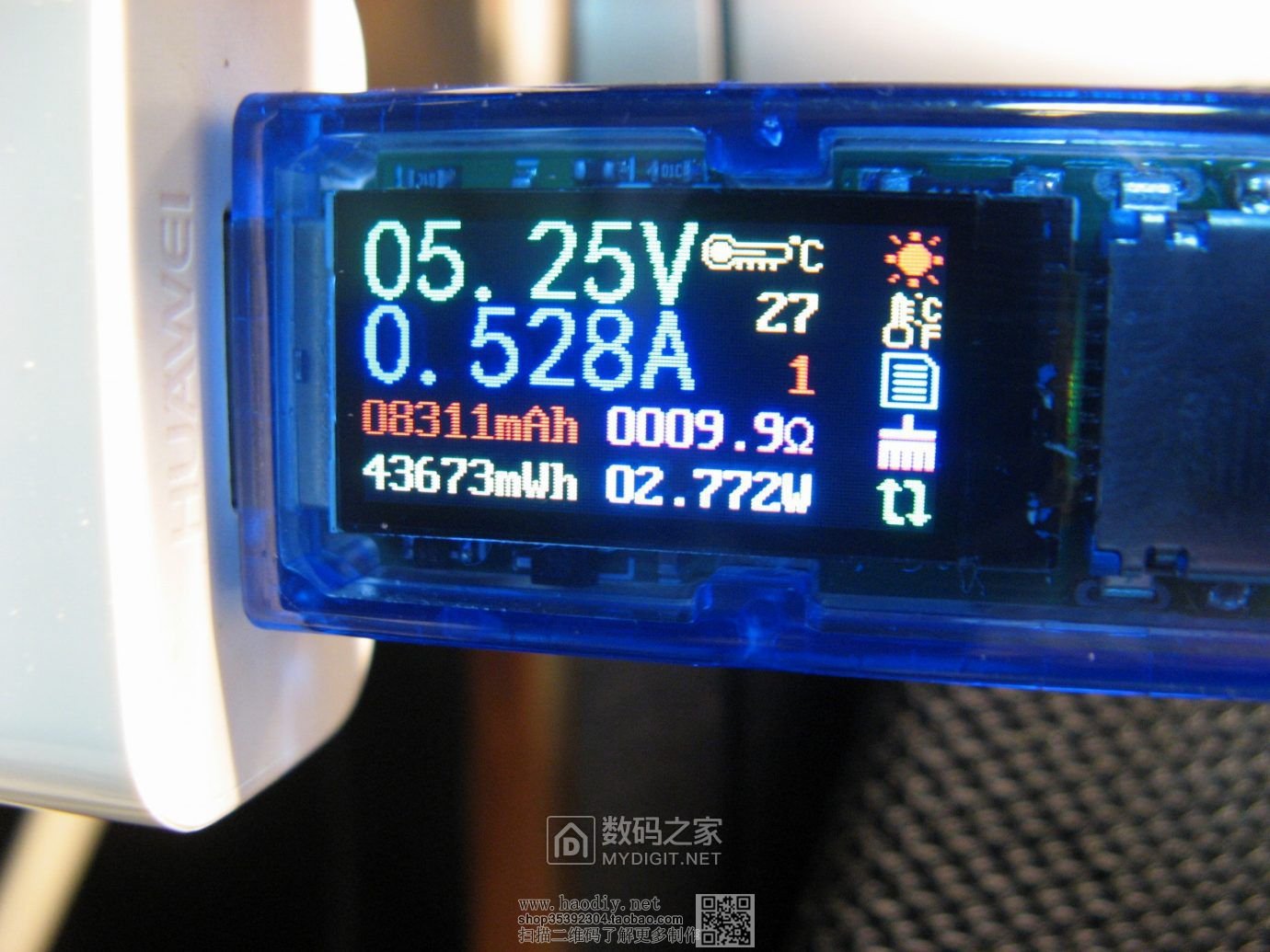

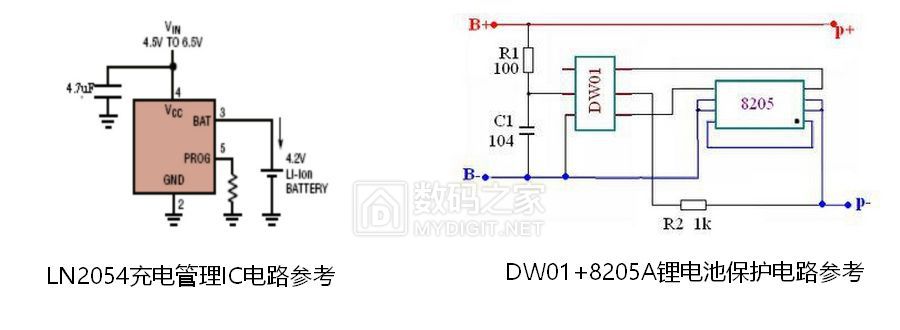

前些天爱淘优惠购推荐的视贝SE040028-14W台灯，14W不是功率，只是卖家放了一个看起来像功率的烟幕弹，台灯买的时候各种优惠券+折扣后实付10多块，很便宜了 。 灯的外观还是可以的，表面有拉丝效果，看起来比较上档次，三个触摸按键分别是夜灯档、开关/模式切换、阅读档。  灯的功率其实是5W，实测高亮状态下功率接近5W，基本没虚标。  主板全图，触摸主控是一个SOP8无字IC。  灯买的比较便宜，因为是不带电池的缩水版，而且对应的充电和放电保护功能也被厂家完全简化掉了，不过这难不倒数码之家的人，想办法把元件补齐就是了  。咱所学是个搬砖的专业，跟电子根本不搭边，理解的也粗浅；为了稳妥起见，特意请教了业内专业的球球同学@qrut 确定了缺失的三个IC（U2、U4、U5）的具体型号，然后顺藤摸瓜找规格书确定了外围元件。话说球球同学倒底是专业的，板子和布线看一遍就知道IC是啥，在此特别感谢球球@qrut的热心帮助 。下面是具体的改造方法： 1、红色箭头所指D1和RJ2拆掉不要了 2、U2是LN2054，SOT23-5封装的4.2V充电管理芯片 3、U4是DW01A，锂电池保护IC 4、U5是8205A，双NMOS管 5、R11＝2KΩ 1206封装 6、R13＝100Ω 0603封装 7、R14＝1KΩ 0603封装 8、C5＝0.1uF 0603封装  LN2054 4.2v充电管理IC，丝印2YL6  DW01A和8205A  LN2054充电管理、DW01+8205A锂电池保护电路参考  补齐元件完成，热风枪干这个活很合适，几分钟就能搞定。  临时接上电池，测试充放电功能正常。  LN2054最大输出电流在500mA左右，输出能力有点偏小。  库存里挖了两节旧的18650，单节容量大概还有1000多mAh，搭配LN2054 500mA的充电能力，也算合适。毕竟充电比较慢，大容量的电池充起来太费时间。  电池焊接好了，连接主板完成，充电正常。  改造完成，5W的功率还算可以，看书写字都还行，对得起12块几的价格 。 谢谢大家的观赏，我们下期再见！ (责任编辑：admin) |
