DIY 电量指示灯

时间:2017-06-23 20:48来源:数码之家 作者:游泳的鸟儿 点击: 次
电钻是3串12ｖ锂电，没电量显示，于是就想做一个电量指示灯，用LM358做。可是做好后发现放不进去。算了抠出来用吧。线路因多次修改，不断布线，不断焊接，所以没做好，到处是飞线，后面也很乱，大家轻喷。给点M鼓励一下吧先上电路图，后来限流电阻是一个灯配
电钻是3串12ｖ锂电，没电量显示，于是就想做一个电量指示灯，用LM358做。可是做好后发现放不进去DIY 电量指示灯DIY 电量指示灯。算了抠出来用吧。
线路因多次修改，不断布线，不断焊接，所以没做好，到处是飞线，后面也很乱，大家轻喷。给点M鼓励一下吧

DIY 电量指示灯

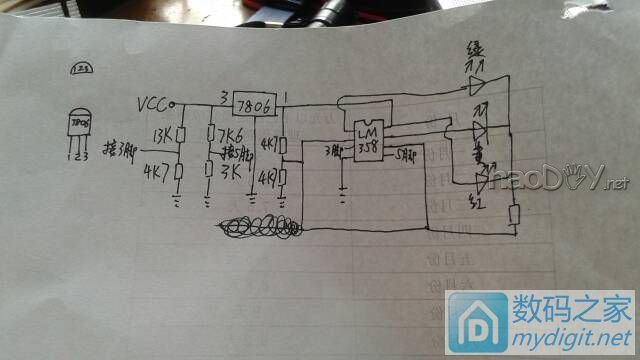

先上电路图，后来限流电阻是一个灯配一个240欧的
DIY 电量指示灯

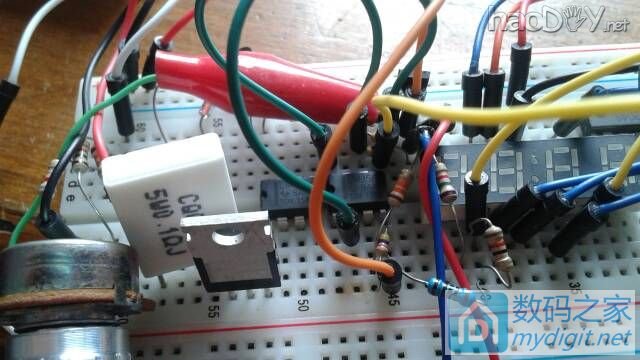

现在面包板上实验一下，面包板很乱
DIY 电量指示灯

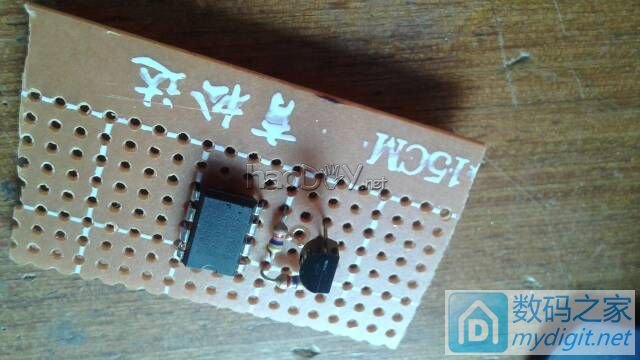

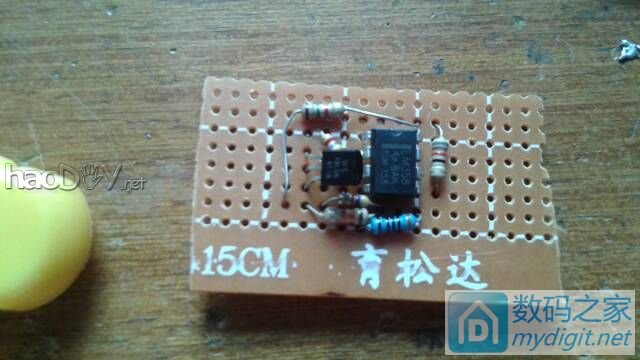

焊358和7806还有分压电阻
DIY 电量指示灯

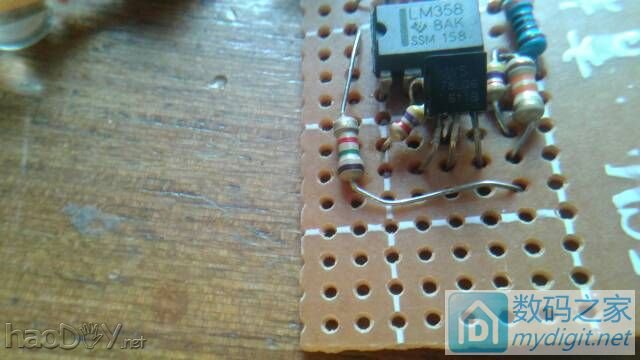

继续焊
DIY 电量指示灯
我焊我焊我焊焊焊
DIY 电量指示灯

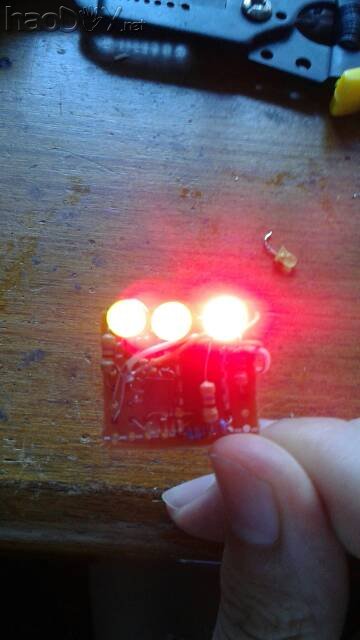

好了，迷你版
DIY 电量指示灯

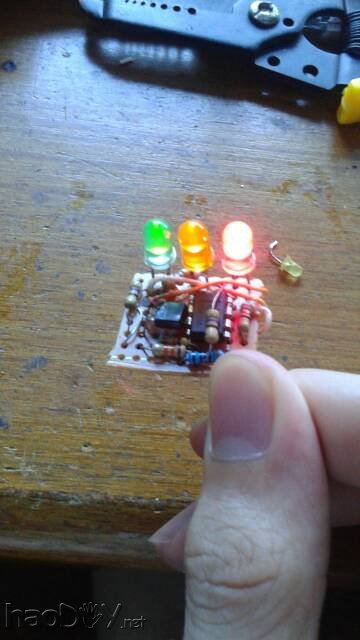

不错
DIY 电量指示灯

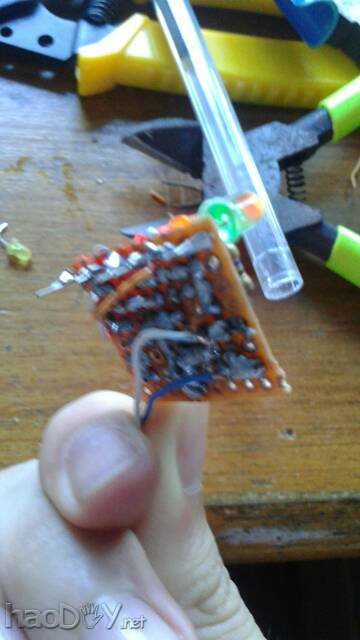

背面很乱
DIY 电量指示灯

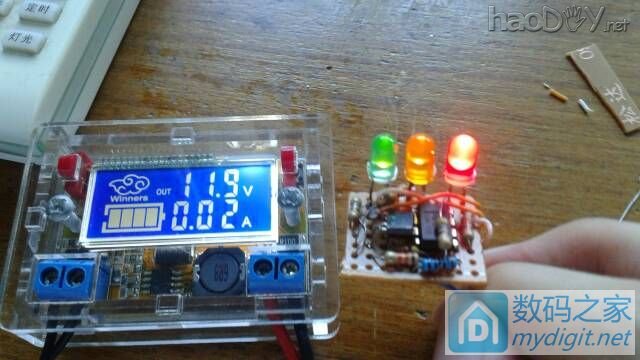

全亮
DIY 电量指示灯

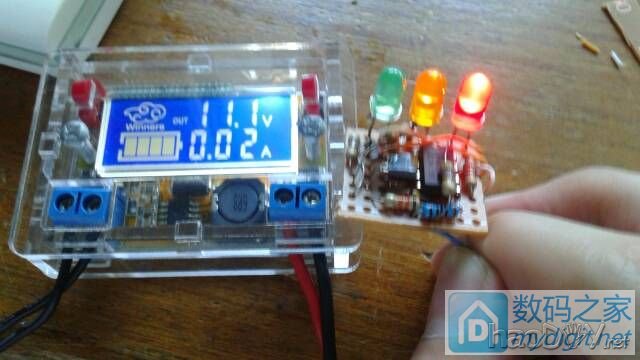

11.1熄灭一个绿灯（单节3.7ｖ）
