9年级或者高一的时候, 好记星的电源适配器坏掉了. 我就找个周末求妈妈让我去电子市场.
(那时候我好喜欢去电子市场, 买点好玩的东西来折腾,
但是妈妈看我弄得房间里乱七八糟还影响学习, 就不太乐意. 所以在妈妈的"魔爪"之下有机会去电子市场是非常难得的) 去电子市场以后就买了个坑爹工频电源适配器5V 500mA, 10元, 在去年已经被砸烂. 然后看到店门口一个插座上插着一个小夜灯, 3个LED, 体积很小. 它和普通的灯管小夜灯完全不一样, 不发热也不频闪, 感觉高大上啊!!!~~~
(那时我家用的还是荧光灯管小夜灯, 发热大, 颜色偏蓝绿, 而且还闪.
因此那时的我觉得LED灯是非常先进的东西) 问店主, 3元一个, 5元俩. 我一想觉得好便宜啊, 于是花5元买了俩.
(那时LED好像不怎么便宜, 白色聚光的零售价要0.15~0.20元一个.
小学或初一时更是卖到了0.50元一个, 可能是看我小孩子, 然后坑我吧...)

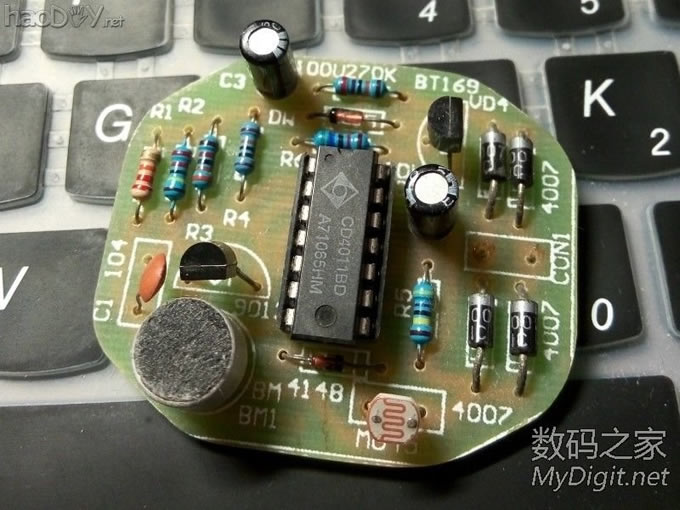

于是, 我把我阻容电路的启蒙老师买回了家. 买回家直接就拆了一个, 然后换上自己喜欢的蓝色LED, 折腾半天. 然后又和自己做的CD4011声光控开关结合, 测试效果. 结果发现LED灯关不死, 现在才知道是阻容LED灯阻抗太高...
(CD4011声光控开关还健在, 但是是否能够正常工作就不知道了

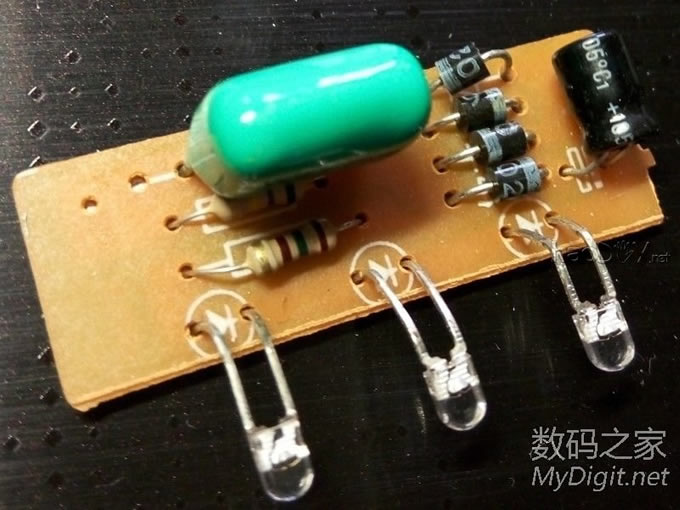

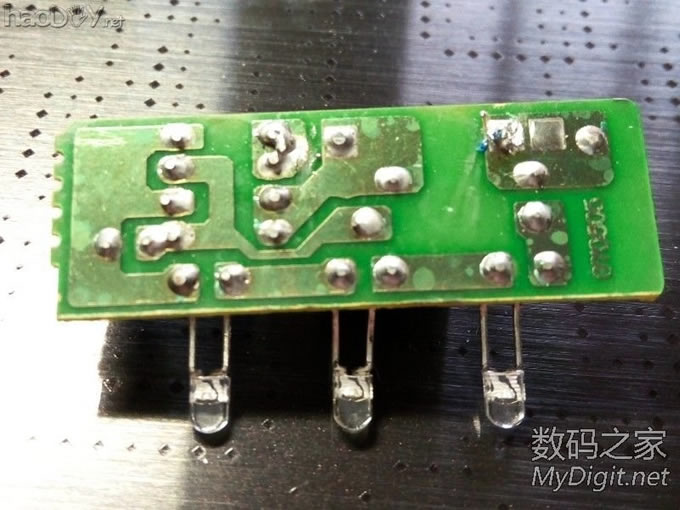

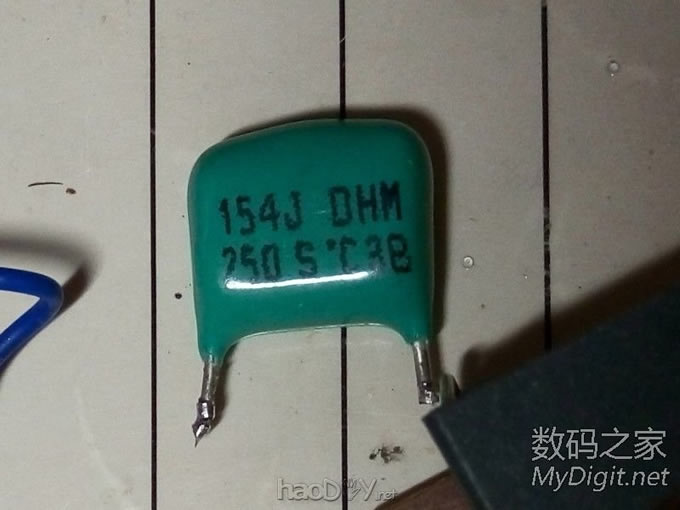

自己换上的蓝色灯也在, 但是刚刚拆了, 没有拍照留念...) 另一个呢, 就被妈妈放插在了餐厅墙壁的插座上, 每天晚上工作6~8小时. 6~7年过去了, 来到今天, 它依然能够正常工作, LED光衰似乎是有一点点, 但感觉和之前没太大差别. 但我嫌它亮度不够, 最终还是把它拆了. 拆开外壳以后焊下导线, 得到PCB, 壳子, 开关. 来看看PCB 0.15μF/250V CBB, 泄放电阻, 超级小的二极管, 限流(保险)电阻, 47μF/16V电容器 经过0.15μF电容限流以后, 电流大约10mA多点, 普通的LED才能"永葆青春"

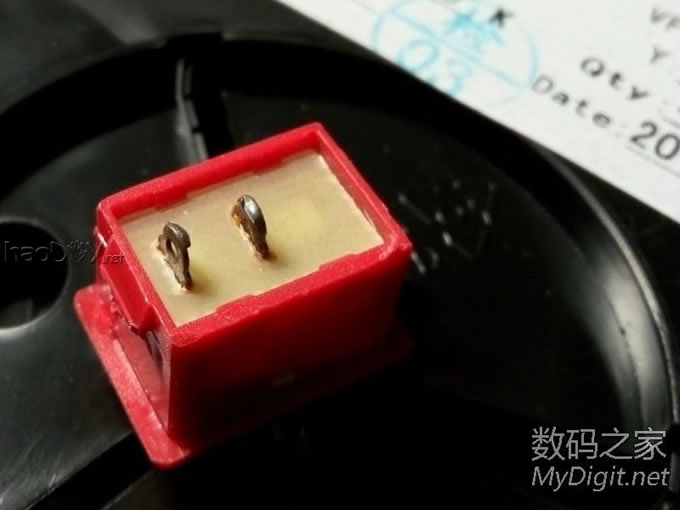

现在想来, 这样的产品还真是危险啊, 万一LED开路, 电解电容就会爆掉. 万一限流电容顶不住高压, 就会击穿, 更危险... 这个是焊点锈掉的开关

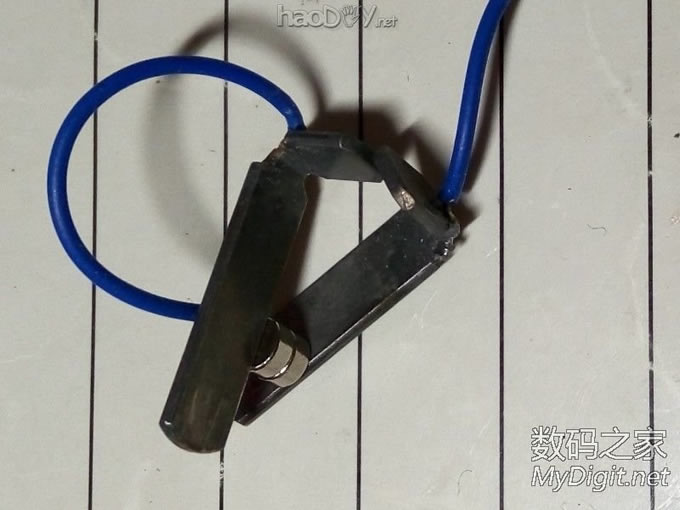

铁或其他磁性材料的插头. (插头也有一个焊点锈蚀了, 擦擦继续用吧)

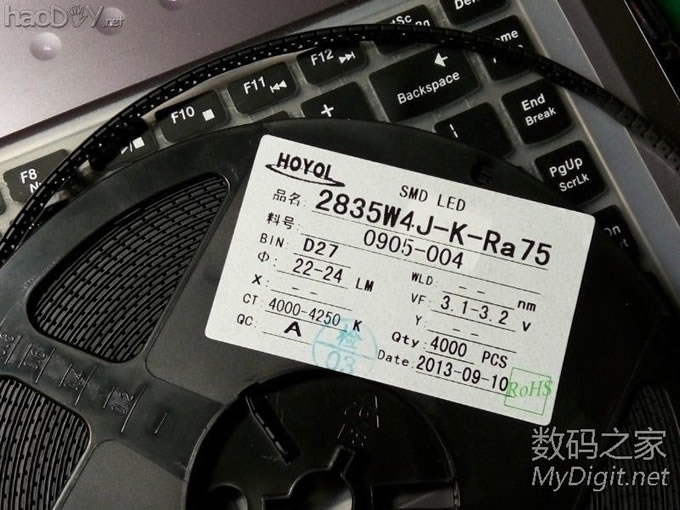

下面说说改造吧 改造这个灯主要是自己买了一盘4000~4250K(微暖)的2835 LED.

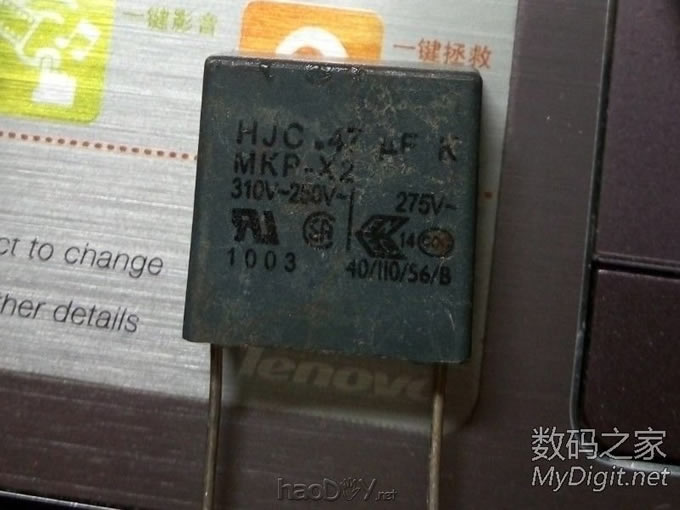

买了东西自然就想利用上, 于是就拿小夜灯开刀了. 限流电容器换成0.47μF/275VAC的MKP. 限制电流大约40mA多点
因为电流大了, 滤波也改大点, 开始换成了100μF/16V. (这里还是冒了个险, 希望LED不要断路吧) 后来发现还是会闪, 电容不够, 索性就加了个1000μF/16V的上去, 这回完全不闪了, 开灯冲击电流没有了, 全被电容吸走了, 你会看到灯缓缓亮起的过程.

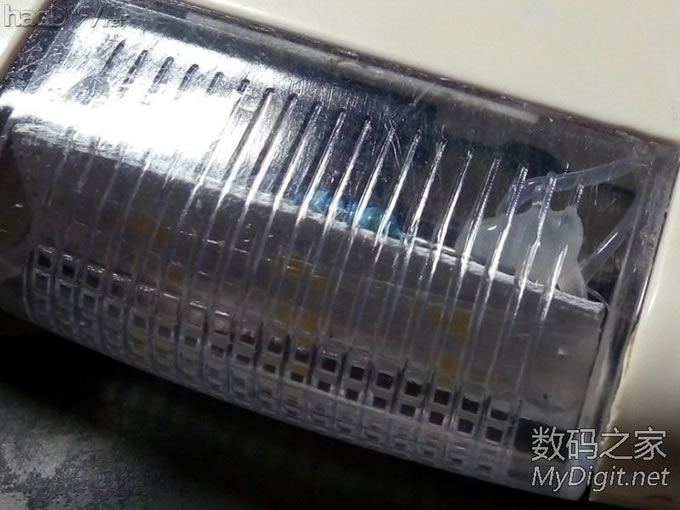

电容大了, 我就加了个泄放电阻, 430kΩ. 透明罩中隐约可以看到

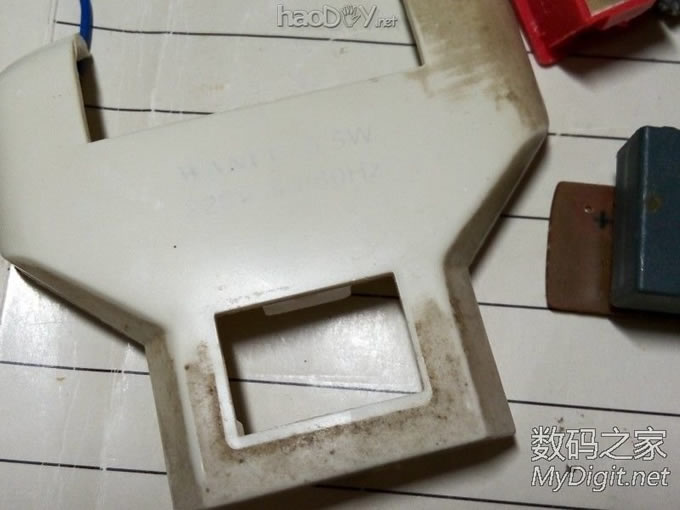

LED灯板是自己做的, 用覆铜板割出3条缝隙, 铜箔变成4部分, 6个LED3串2并连接. 就算一个LED开路,也不会导致整体开路, 即便是两个LED开路, 也只有1/3概率整体开路. 而且总共电流顶多50mA, 即便LED坏掉一个, 那一串的电流50mA全都从剩下的一个LED经过LED也不那么容易坏 这个2835是60mA, 0.2W的  .(电阻和导线焊完以后, 把LED那面的周围全部涂上小时候用的修正液, 白白的, 反光啊~) 改造过程中发现外壳很脏很脏(岁月的积淀), 于是用分析纯乙醇擦拭干净了. 擦过和没擦过的地方对比很明显吧~

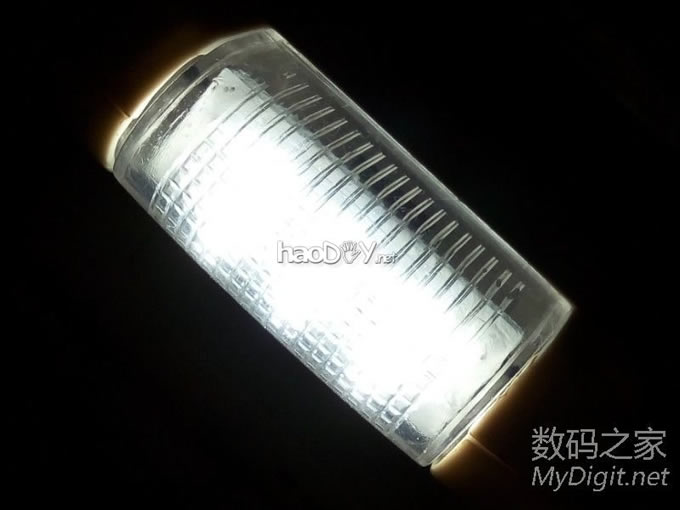

最后改造成功, 点亮试验. 闭合开关一秒钟不亮, 我还以为短路了, 因为1100μF滤波太大, 要过会儿才亮... 手机白平衡导致拍摄出来接近正白还发蓝...
实际上是这样的: 略微黄, 略微偏红橙

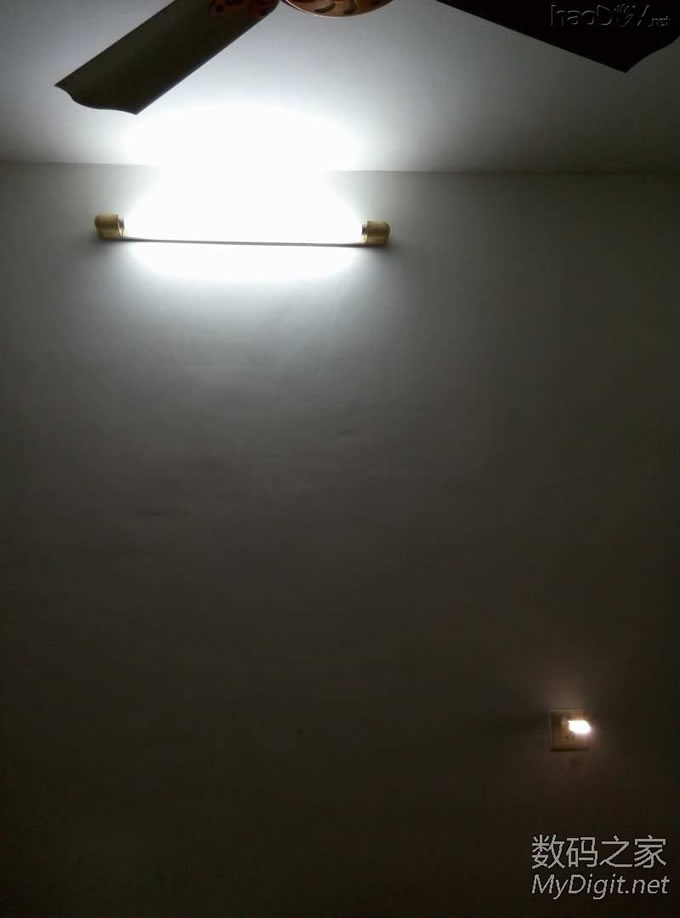

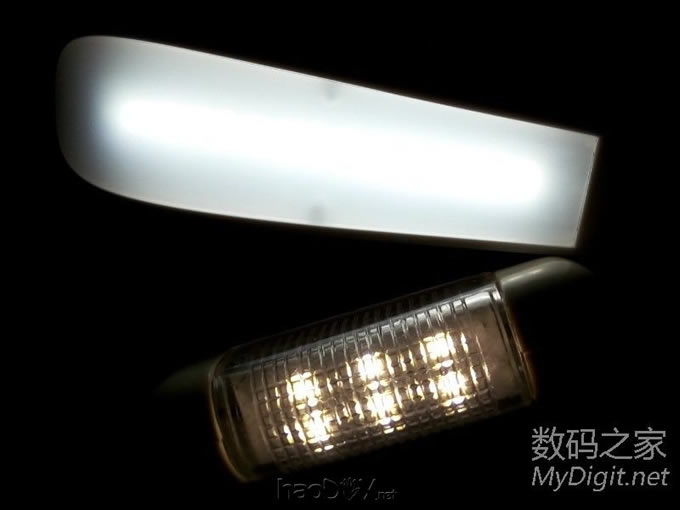

和飞利浦日光灯比比:

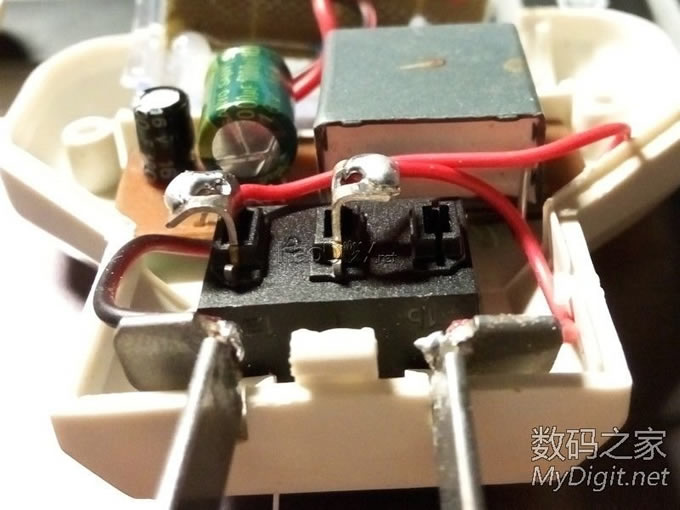

哦对了, 换的开关脚太长, 只能弯过来  可怜的开关, 新的就被打成拐子了

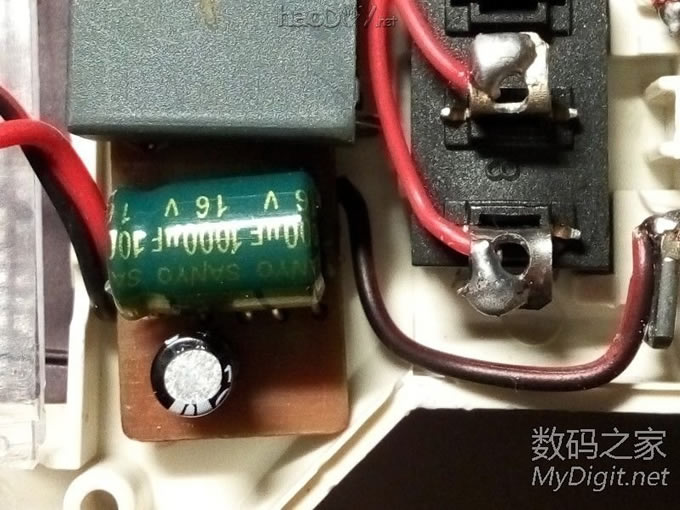

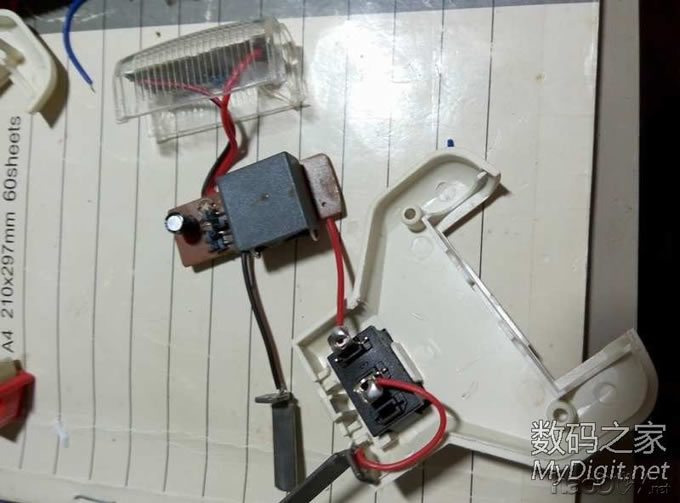

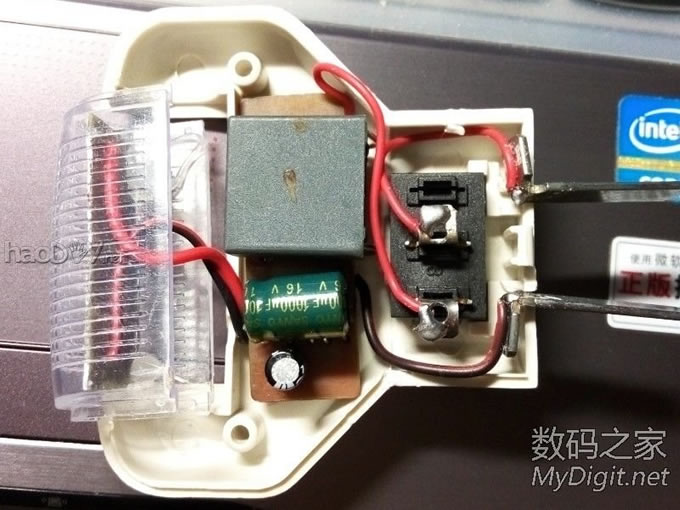

最后总览一下内脏~

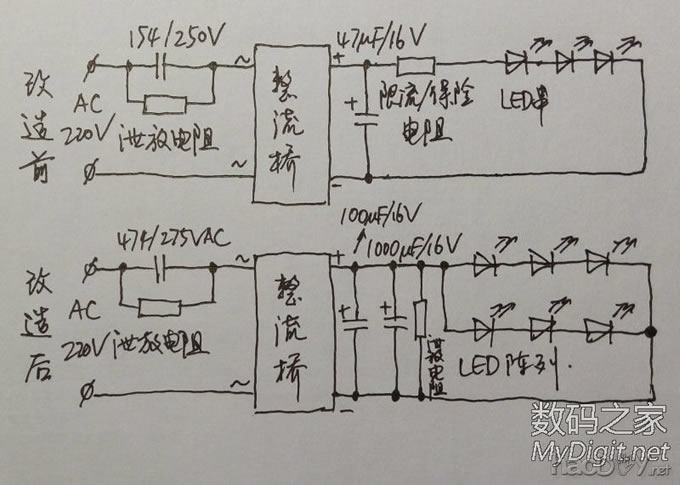

希望新改造的LED灯, 能够再用几年甚至十几年. (就指望那俩100μF和1000μF的电容了) 来一个电路图
~全剧终~ 哦哦哦最后补一个作案现场
~真的全剧终~ ~谢谢观赏~
