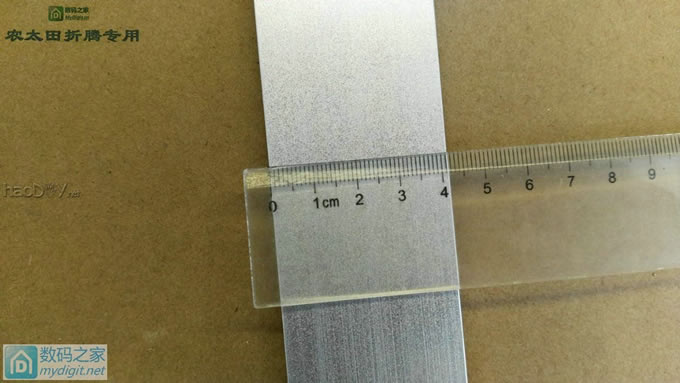

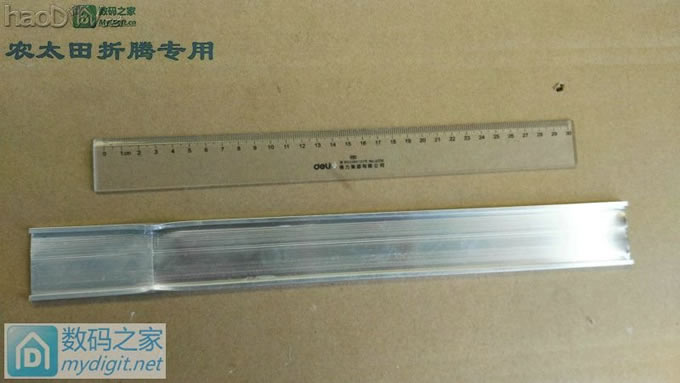

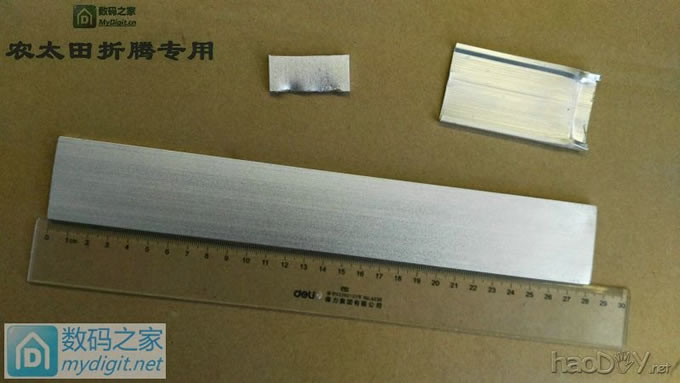

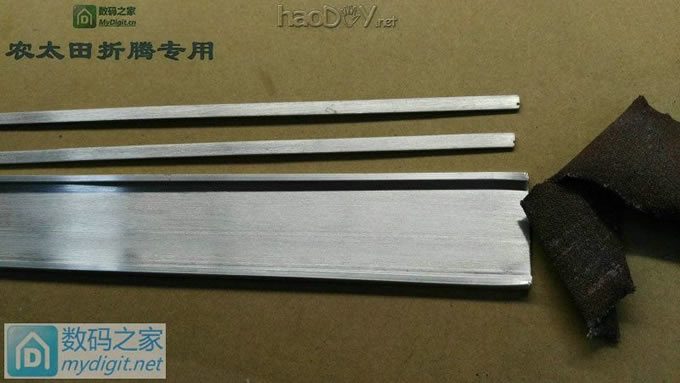

某天，看见一个长方形的铝挡片，毛病又犯了---------------------折腾吧。
材料：
1. 铝挡片；
2.坛友送的背光灯条若干。

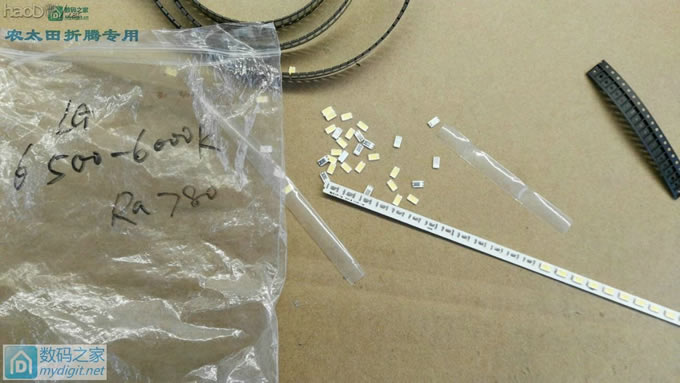

3.LG 5630灯珠6000K若干。
4.12V4A开关电源1个。
5.恒流板1个。
6.开关1个。
7.撸的10K电位器1个。
8.糖果铁盒子1个。。。。。。

又犯病了！看见个铝片又想折腾个可调小台灯！（上集）

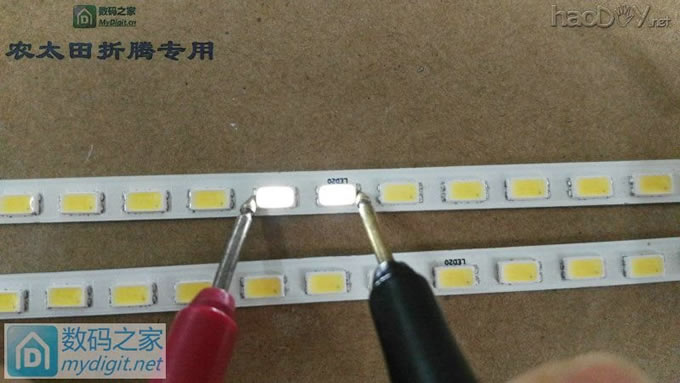

背光灯珠，黑点是正极。

又犯病了！看见个铝片又想折腾个可调小台灯！（上集）

背面贴的是相变散热垫么？
又犯病了！看见个铝片又想折腾个可调小台灯！（上集）

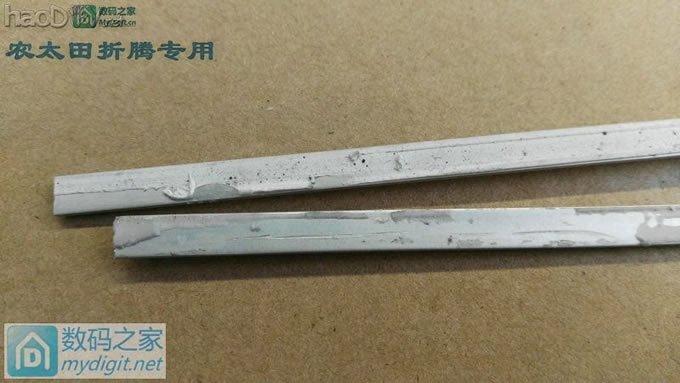

清理并打磨背面。

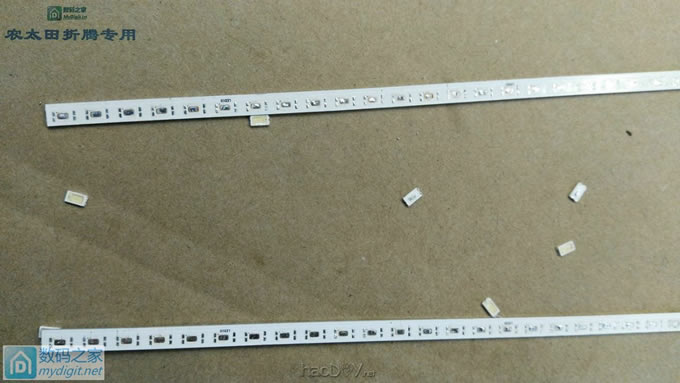

吹掉灯珠，以为灯珠色温太高。
又犯病了！看见个铝片又想折腾个可调小台灯！（上集）

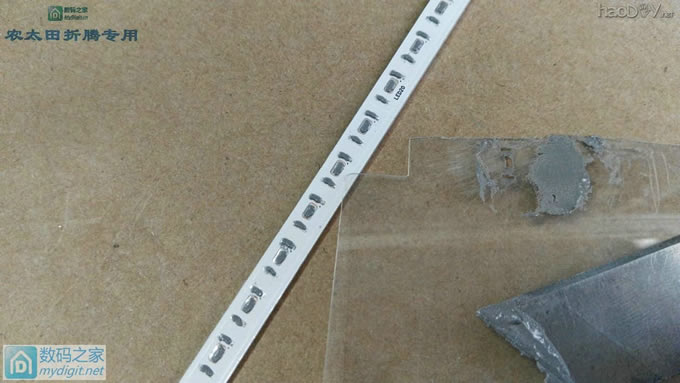

印刷锡膏

楼下继续。。。。

又犯病了！看见个铝片又想折腾个可调小台灯！（上集）

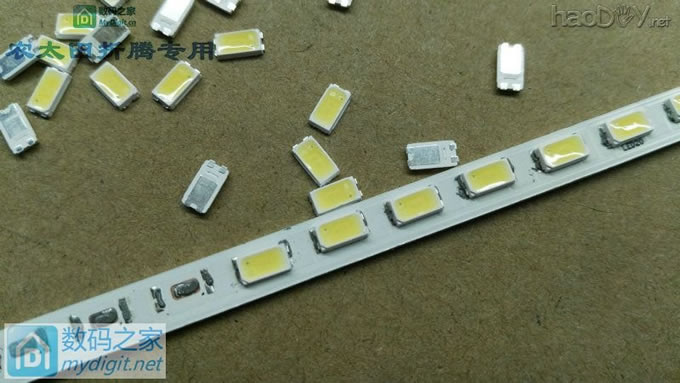

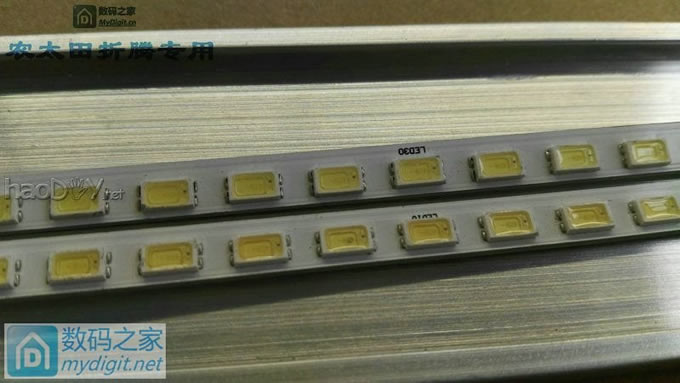

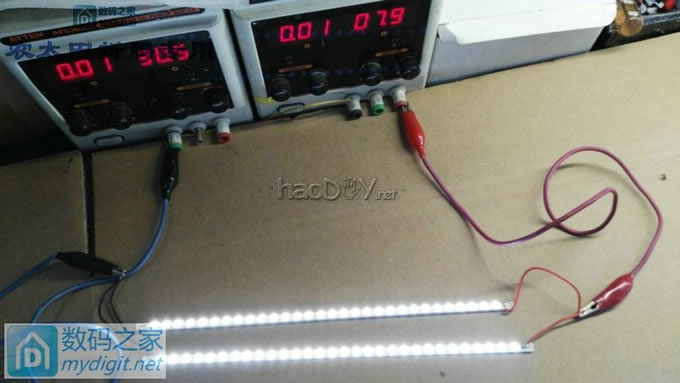

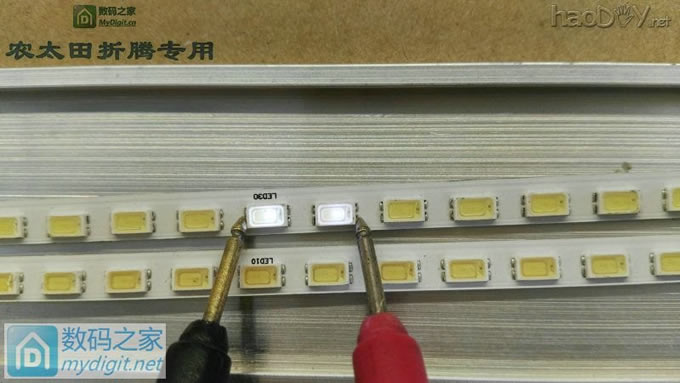

吹好灯珠。这次黑点是负极。。。。

又犯病了！看见个铝片又想折腾个可调小台灯！（上集）

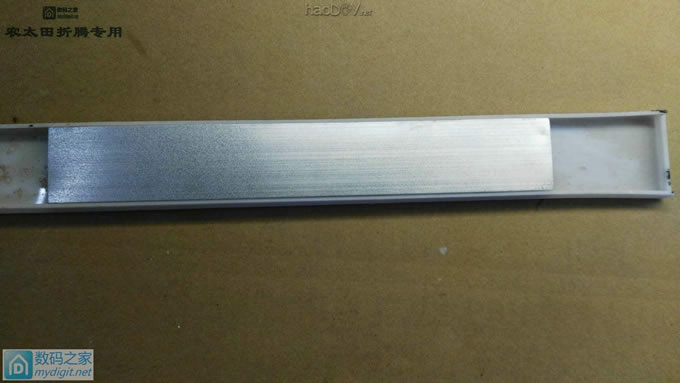

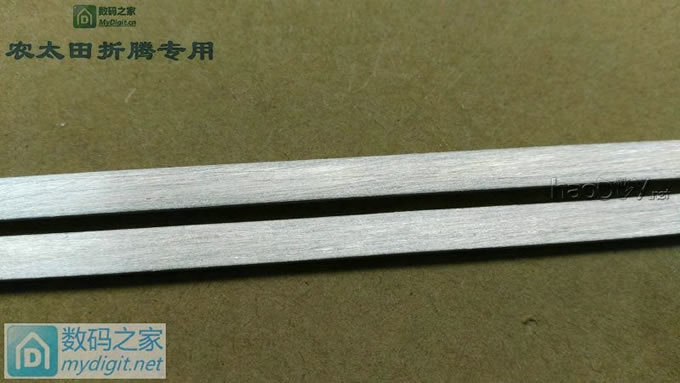

砂纸打磨

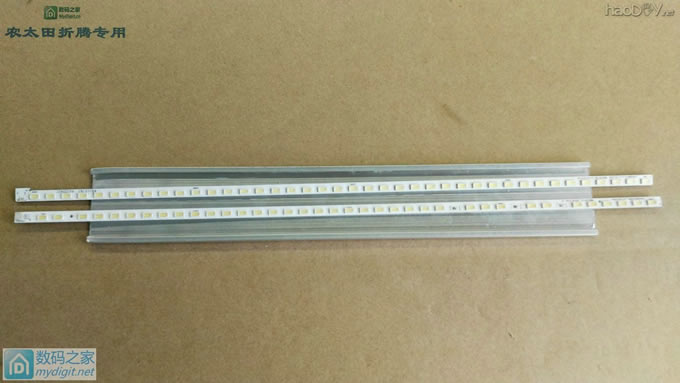

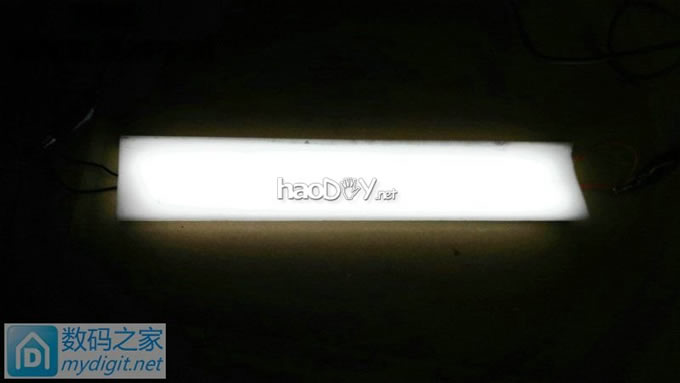

废亚克力，盖上看看。
又犯病了！看见个铝片又想折腾个可调小台灯！（上集）

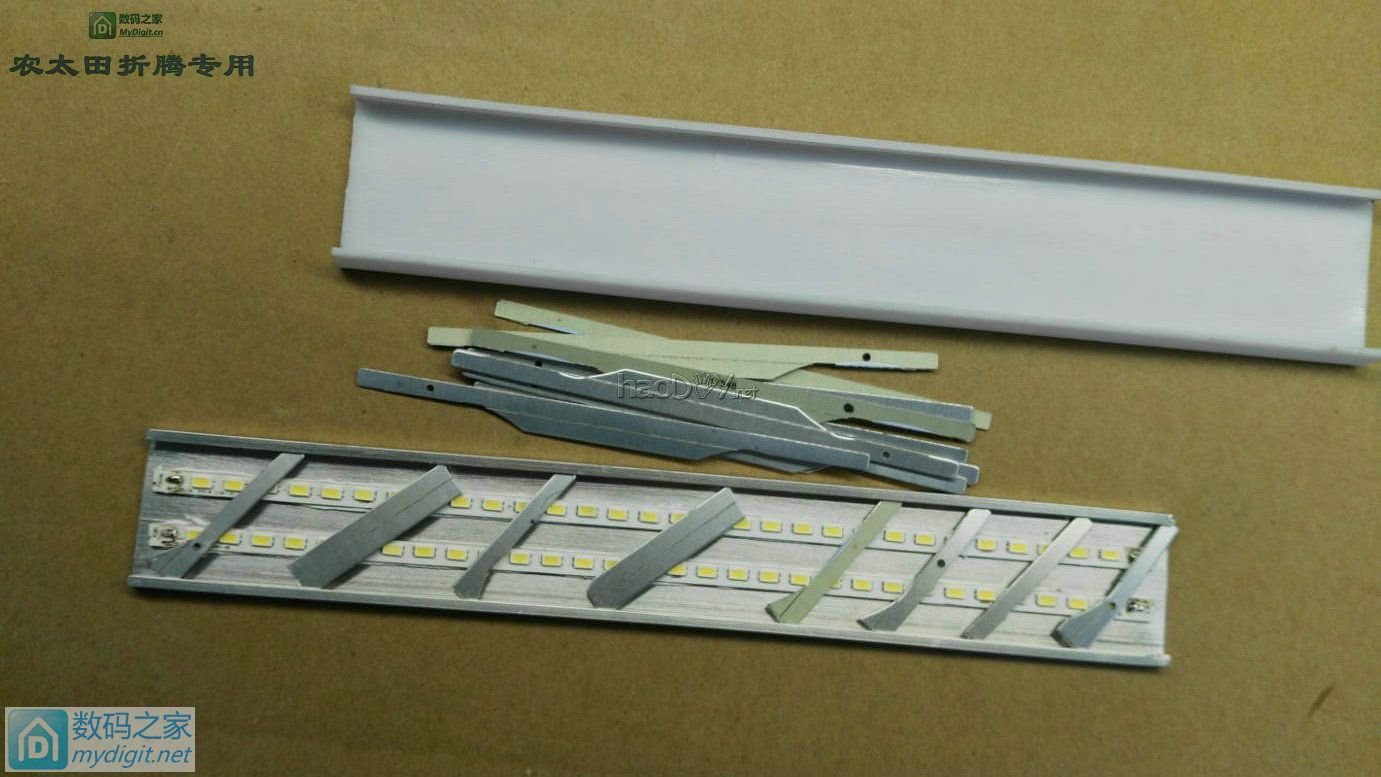

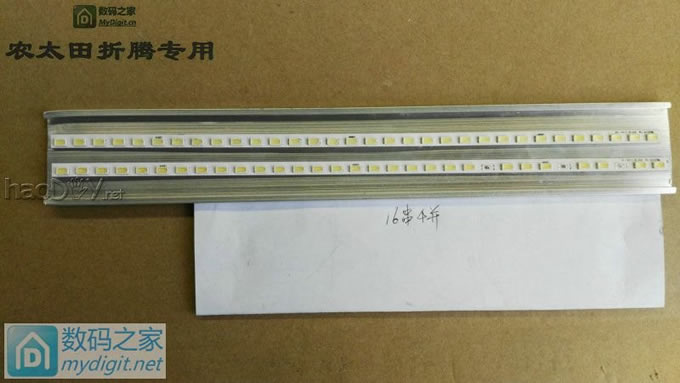

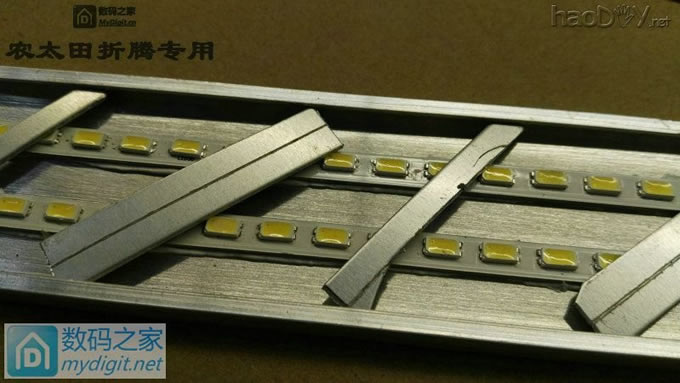

灯条背面上导热硅胶，铝工艺边压住。
又犯病了！看见个铝片又想折腾个可调小台灯！（上集）

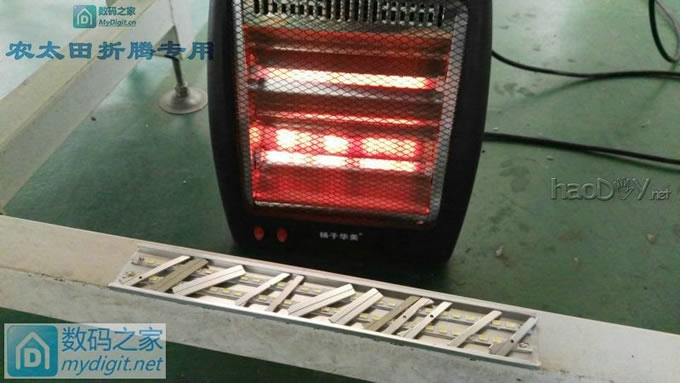

烘烤

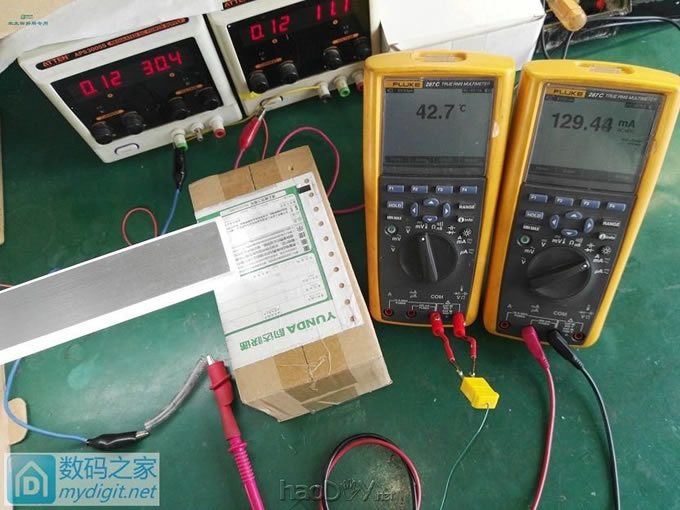

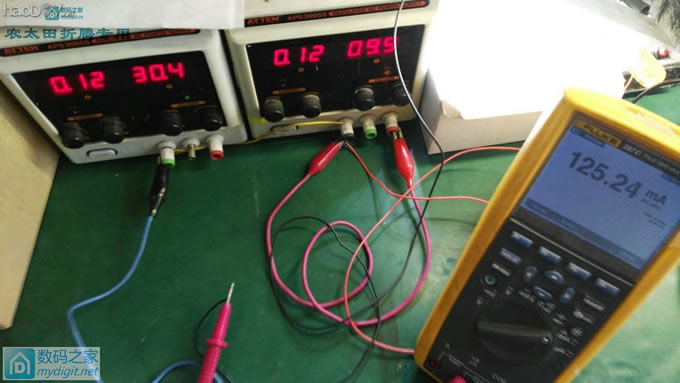

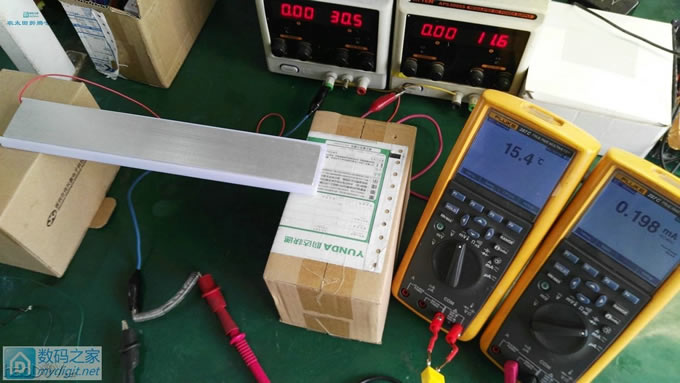

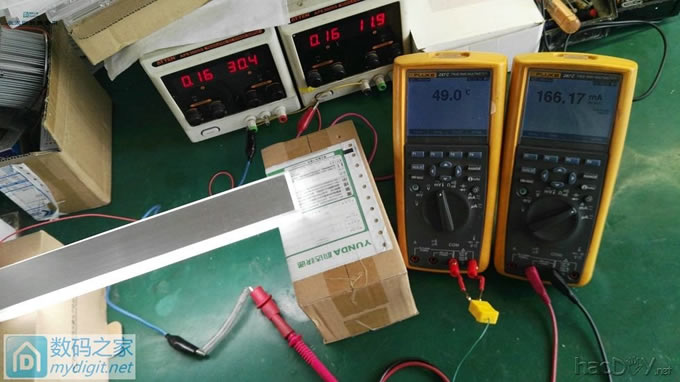

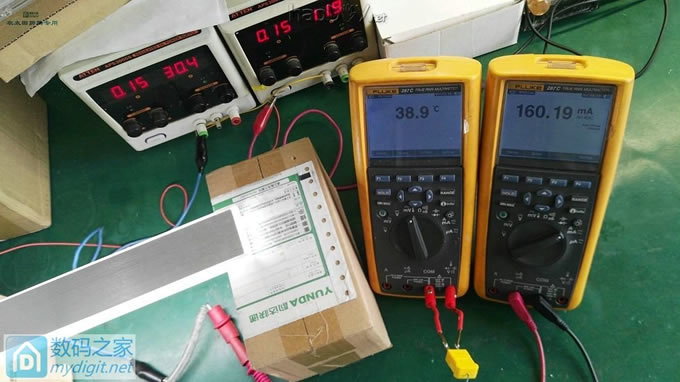

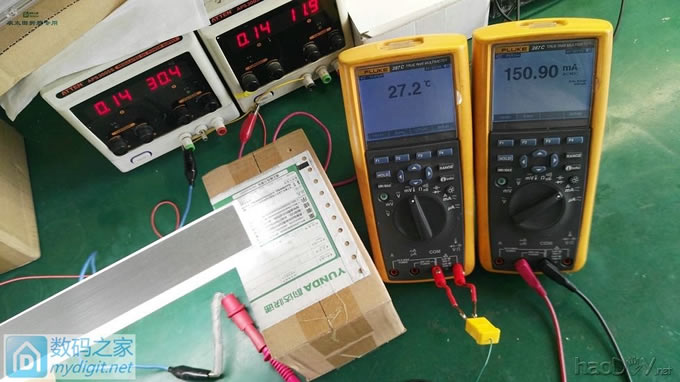

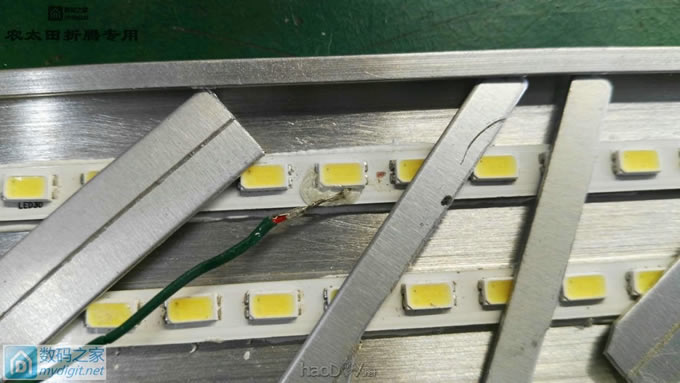

来测温升吧，看电流多大合适。
又犯病了！看见个铝片又想折腾个可调小台灯！（上集）


嗯，看来130MA电流挺好。。。。就这么着。后边接着折腾，抓紧折腾，然后上图！又犯病了！看见个铝片又想折腾个可调小台灯！（上集）
