氮分子激光器制作教程

时间:2012-09-12 17:47来源:极客迷 作者: 水银发生器 点击: 次
他发出的是紫外线激光，照在荧光物质上会发出可见光！！！！！！ 享受吧！是不是很简单？！ 大家快加入我的圈子吧！已经对外开放了哦！ 激光器爱好者http://www.geekfans.com/forum.php?mod=forumdisplayaction=lis
我来为飞哥擦屁股了！！！！！

他每次发帖都不发教程，所以我来发教程！！！（这就叫擦屁股！！！）

废话不多说，材料：
1.垫板（绝缘性好的东西即可）
2 小时前 上传
下载附件 (22.41 KB)


2.高压电源20-60kv
3.粗漆包线（做打火器用的，有现成的也行）
4.绝缘胶带
5.荧光笔


6.铝箔
7.铝合金条或铜条
合影：

第一步：制作电容
在垫板一面贴上一层铝箔

用铝箔引出电极，粘好！


在另外一面再粘好两片大小相同的铝箔

电容边缘要做好绝缘，否则会放电！！！！
PS：可以把铝箔适当剪小！

第二部：制作激光产生部分
钜电极！！！！！


搞定一根！

第二根直接撅断！！！！！！！！！！！！！！
2 小时前 上传
下载附件 (30.86 KB)


打磨一下，完成！（我做得太长了，应该是电容的2/5才合适！）
#p#分页标题#e#

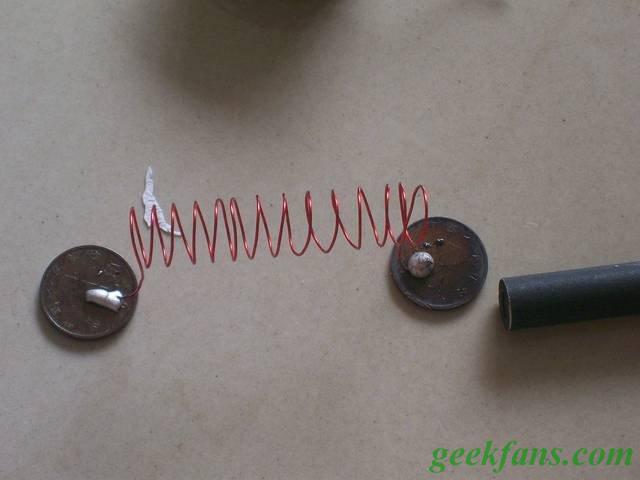

第三步：制作充电电感

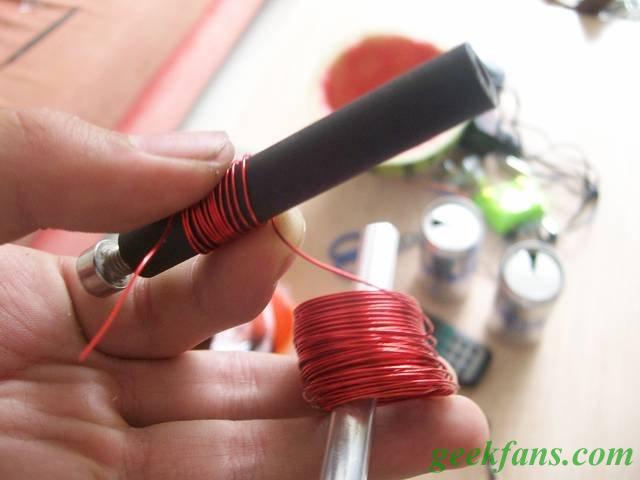

把漆包线绕在一个圆柱体上，14圈，直径约1CM（绕完后会变粗为1.5-2,5 CM！）

2 小时前 上传
下载附件 (28.15 KB)

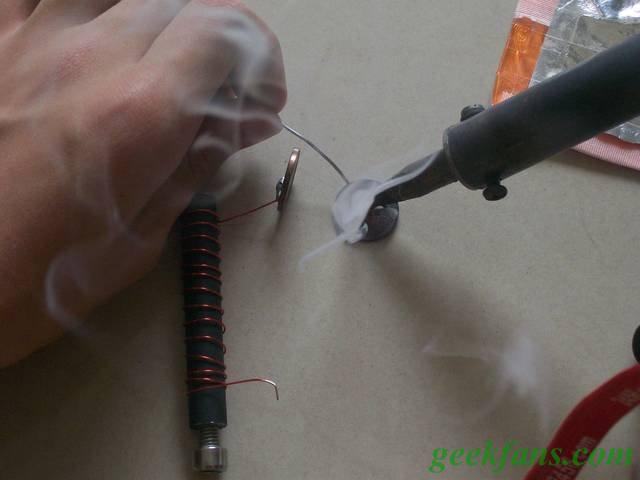

焊在硬币上！
2 小时前 上传
下载附件 (23.58 KB)


完成！
2 小时前 上传
下载附件 (25.57 KB)

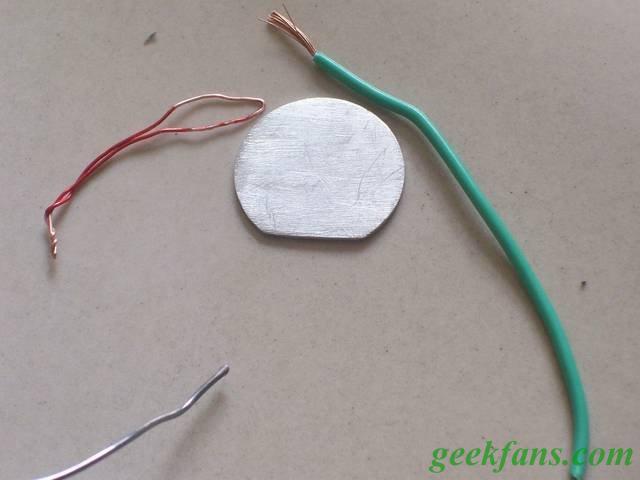

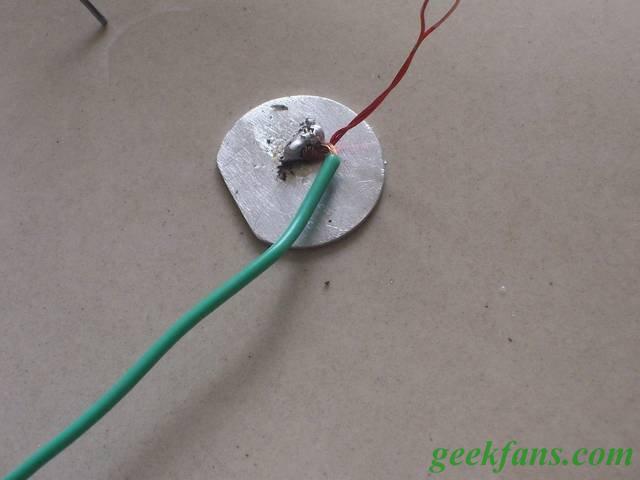

第四步：制作打火器
太简单了，直接看图！
2 小时前 上传
下载附件 (26.03 KB)


2 小时前 上传
下载附件 (25.48 KB)

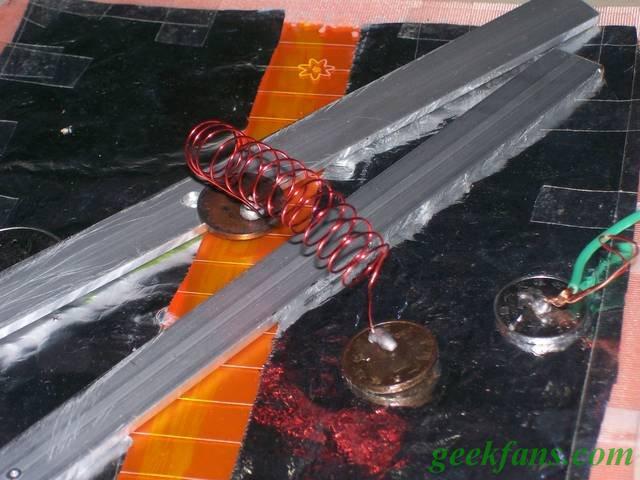

最后一步！组装！

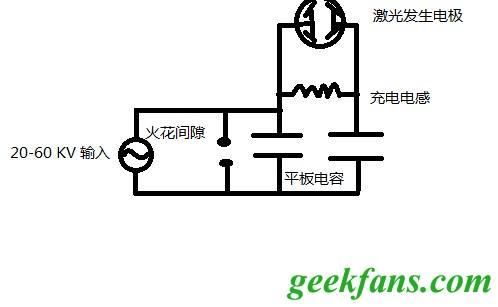

电路图：

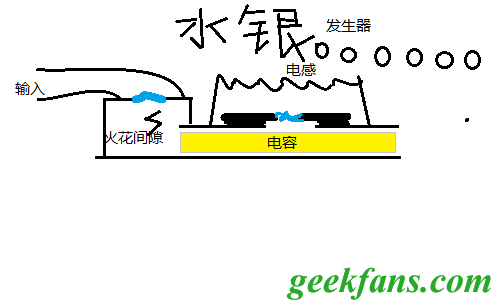

安装图：

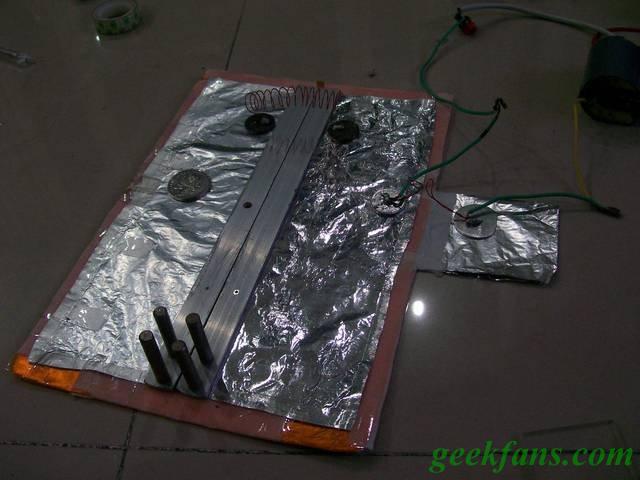

安装！！

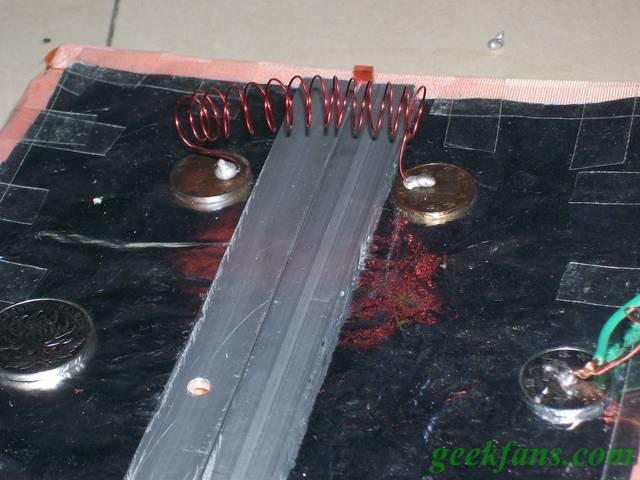

接线：

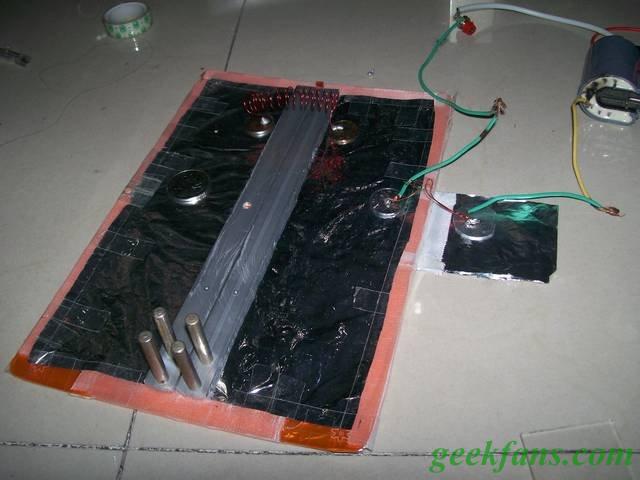

完成

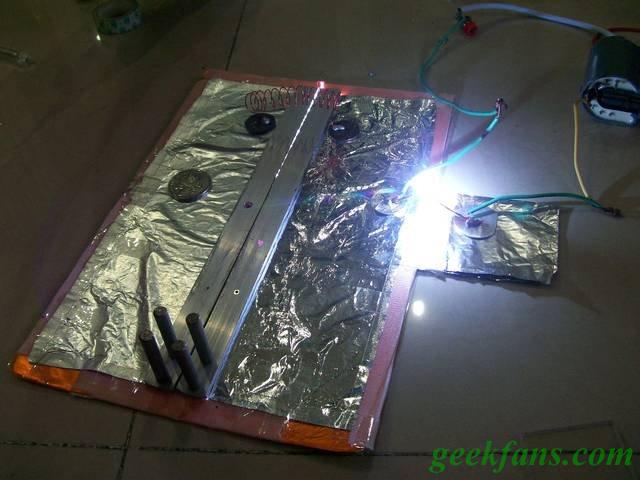

通电！！！！！！！

103_0058.JPG#p#分页标题#e#

他发出的是紫外线激光，照在荧光物质上会发出可见光！！！！！！

享受吧！是不是很简单？！
大家快加入我的圈子吧！已经对外开放了哦！
激光器爱好者http://www.geekfans.com/forum.php?mod=forumdisplay&action=list&fid=181
